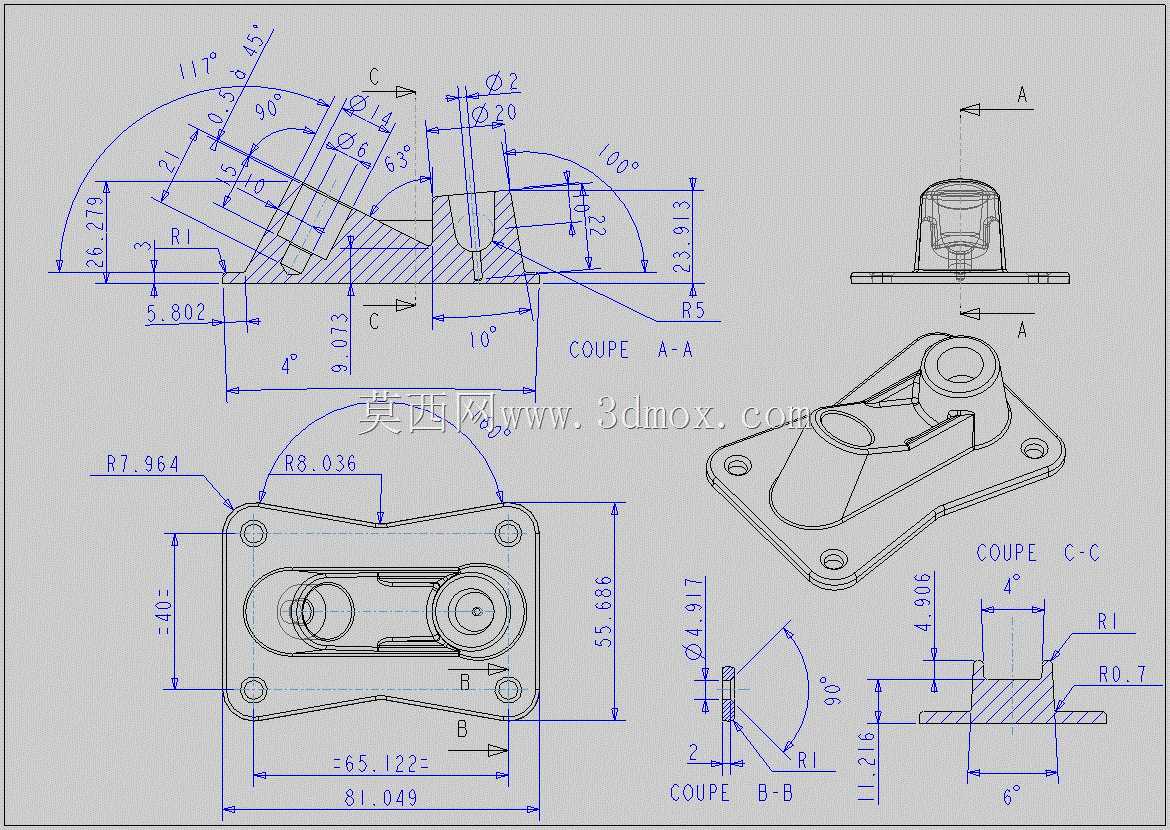

带双凸台安装座的机械支撑连接构件

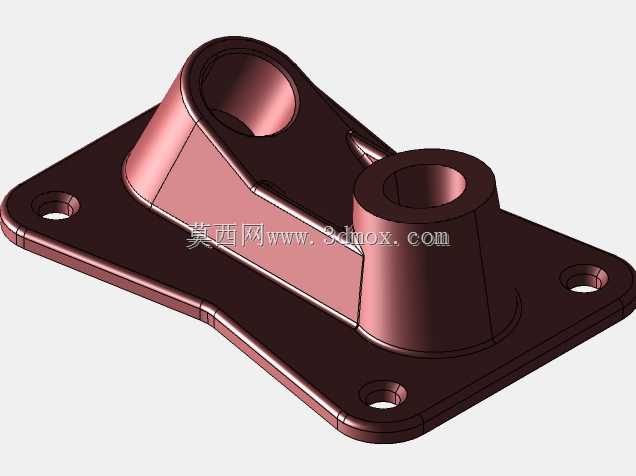

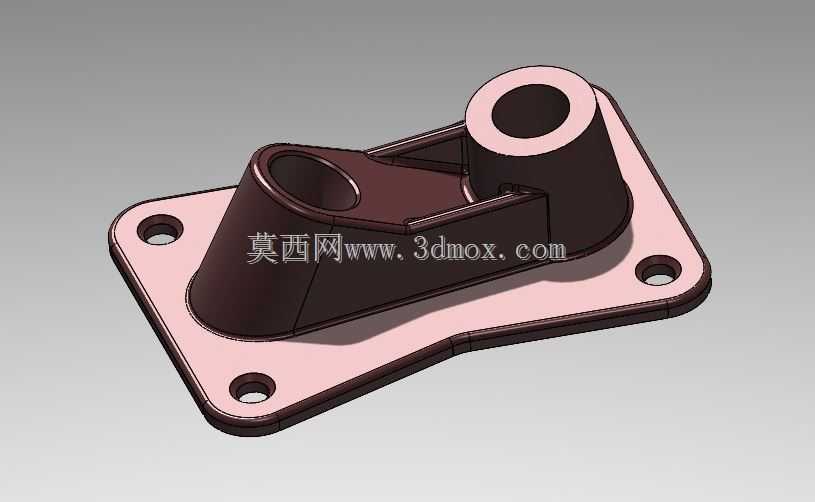

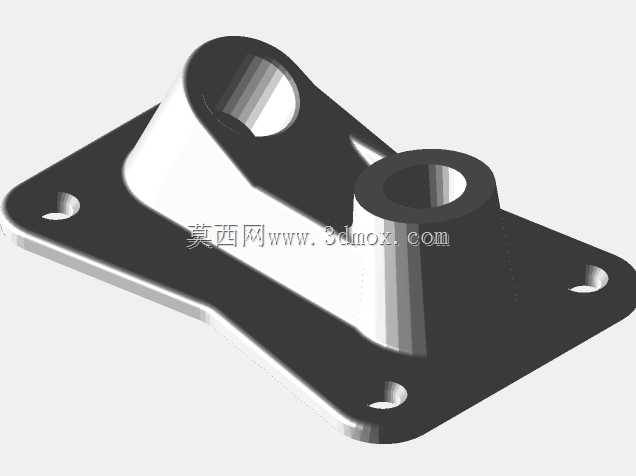

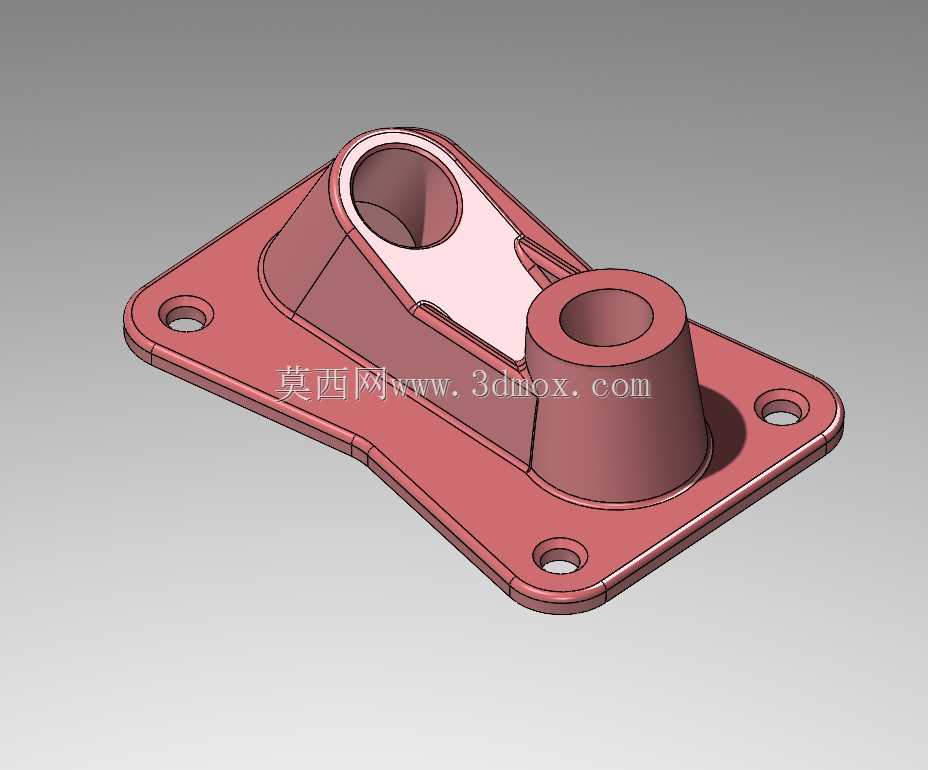

　　这类带双凸台的安装支撑构件，常应用在轻工输送设备、小型工装夹具的机架衔接部位，主要承担轴类零件的定位支撑、相邻组件的载荷传递作用，区别于单凸台支座，它能同时为两个不同走向的配套杆件提供安装基准，减少设备内部的零件堆叠数量，压缩装配空间占用。从结构设计逻辑来看，底座采用带圆角的异形平板轮廓，四个边角位置预留了贯通的安装孔，安装孔周边做了局部沉台加厚处理，既可以避免螺栓锁紧时压溃底座板面，也能让螺栓头完全沉入沉台内，不会突出底座表面干涉其他相邻部件的排布。底座上的两个凸台采用差异化高度设计，较高的斜置凸台带有倾斜的内孔，主要适配斜向布置的导向轴或者铰接销轴，凸台根部做了渐变式的加强筋过渡，筋板顺着载荷传递方向延伸至底座板面，

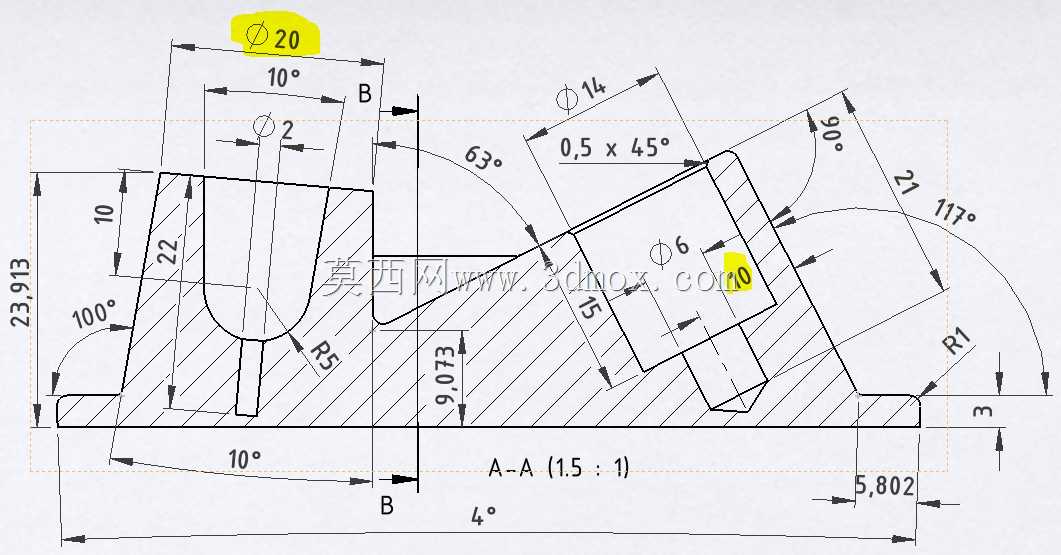

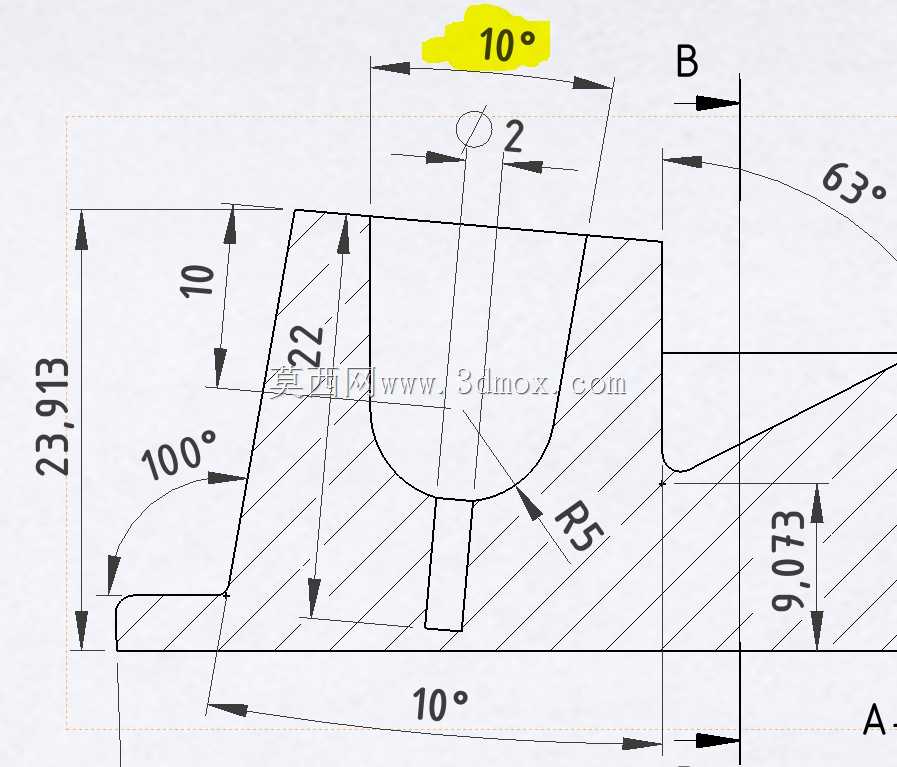

　　能有效抵消斜向载荷带来的弯矩，避免凸台根部在长期交变载荷下出现应力开裂；较矮的垂直凸台为直通孔结构，主要承担竖直方向的支撑定位，凸台外壁做了拔模斜度处理，适配常规的铸造或者注塑成型工艺，减少生产过程中的脱模阻力。设计时需要重点把控两个凸台内孔的轴线相对位置公差，以及内孔与底座安装面的垂直度、倾斜角度公差，一旦角度偏差超出范围，配套轴件安装后会出现卡滞、偏磨的问题，直接影响整套机构的运行顺畅度。安装边界方面，底座的异形轮廓是根据安装位的周边空间做的适配裁切，不会和周边的管线、其他结构件产生干涉，四个安装孔的孔位间距按照通用型材的安装孔距标准设计，可以直接固定在标准铝型材机架或者钢板焊接平台上，不需要额外加工转接板。

　　凸台的内孔孔径按照常规的导向轴、销轴直径系列做匹配，孔壁预留了足够的壁厚，既能满足支撑强度要求，也不会因为壁厚过大造成材料浪费、整体重量超标的问题，底座板面的厚度根据额定承载载荷做了优化，在满足刚性要求的前提下尽可能减薄，降低整体构件的重量。
