太空索道连接构件结构设计练习件

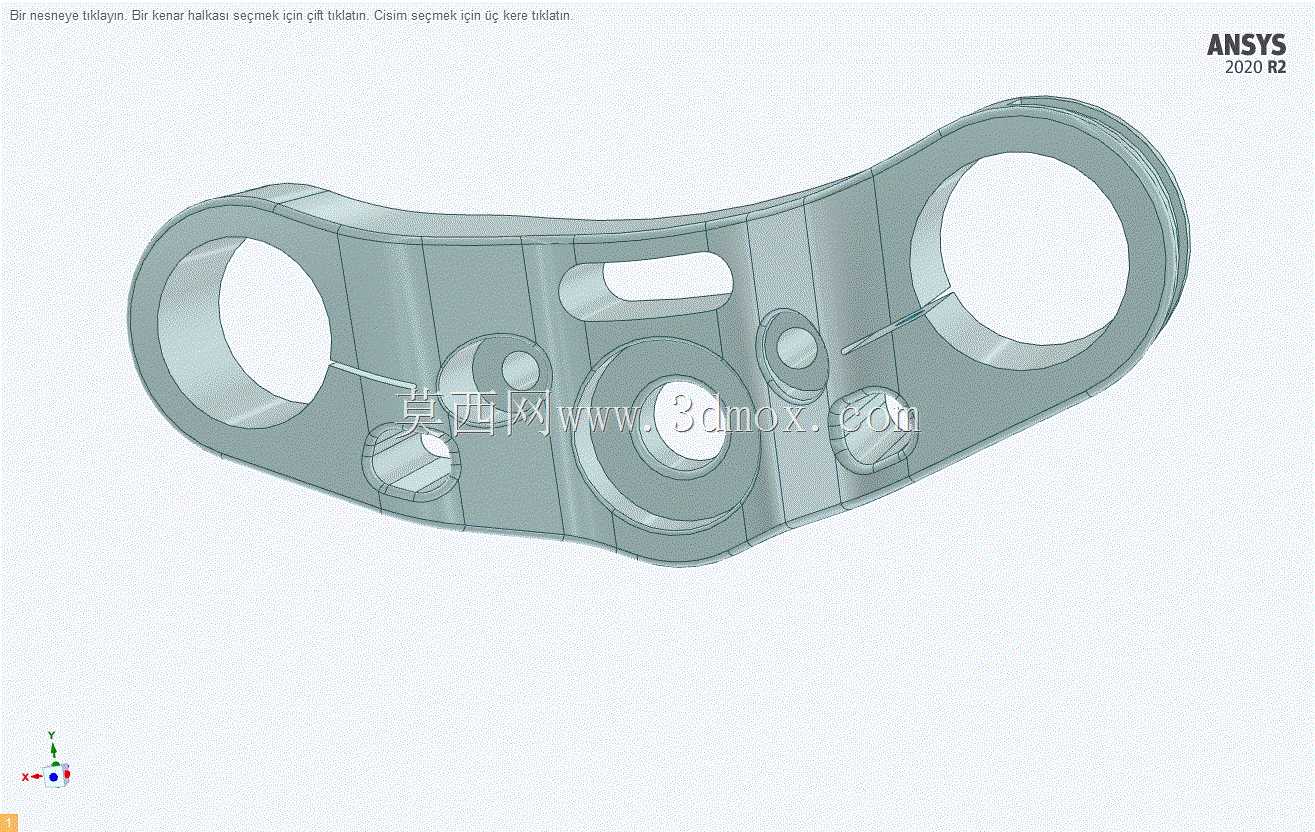

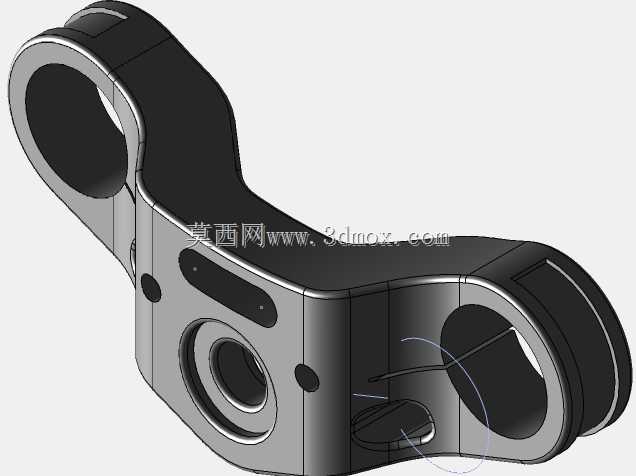

　　该零件属于空间索道类设备的核心连接承载构件，主要应用于高空架空索道系统中，承担载荷传递、构件铰接定位的核心功能，在架空乘人装置、货运架空索道、特种空间缆索配套结构中都能见到同类结构的身影。从实际工况来看，这类构件长期承受交变拉压载荷、风载带来的横向冲击，同时需要适配多组铰接销轴的安装定位，因此结构上做了多处针对性的力学优化。零件两端设置大尺寸同轴铰接孔，用于和主缆索端的连接耳座形成铰接副，孔位边缘做了加厚翻边处理，避免销轴长期转动磨损后出现孔位失圆、应力集中开裂的问题；中间区域通过不等厚的筋板连接两端铰接结构，在非主承载区域开设了减重空腔，在保证整体结构刚度、抗弯抗扭性能达标的前提下，尽可能降低零件自身重量，减少缆索系统的静载负担。

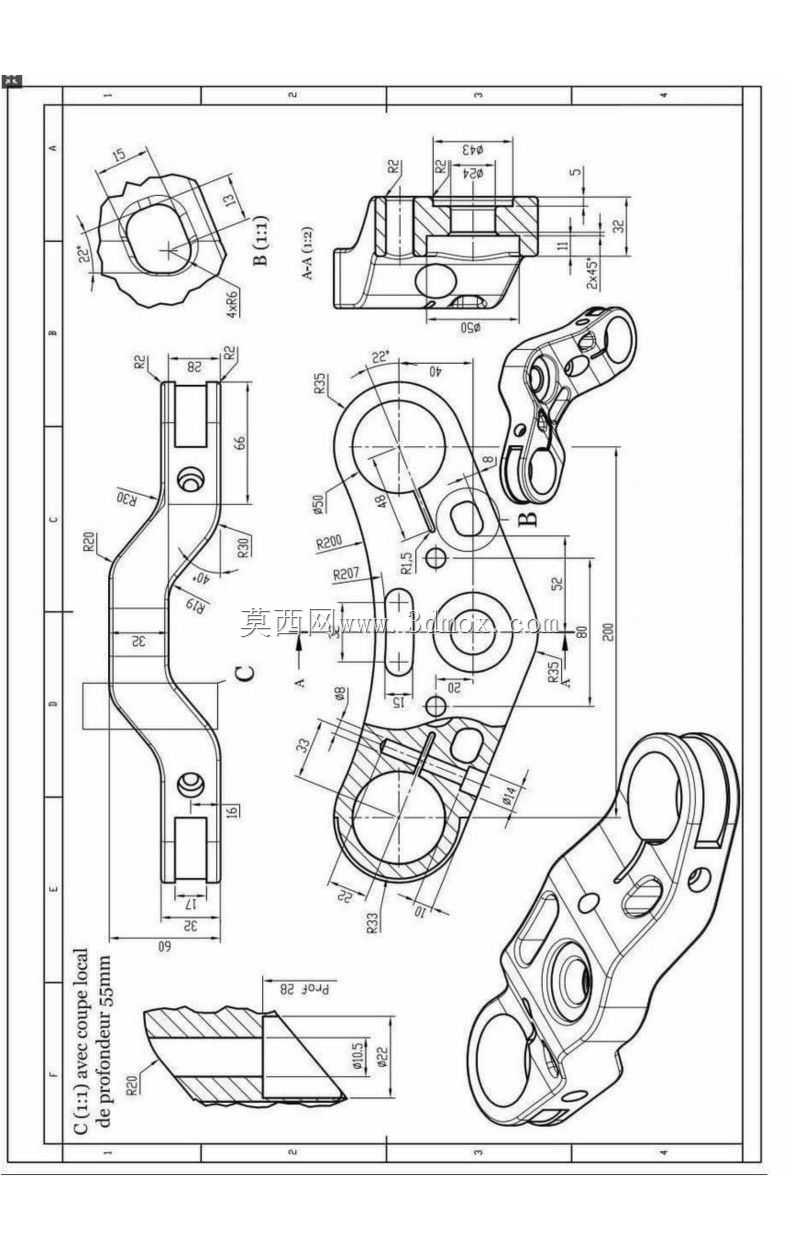

　　零件本体上分布的多组不同直径的小孔位，分别用于安装定位销、润滑油嘴、附属构件固定螺栓，其中中间位置的大直径凸台结构，用于安装配套的铰接轴套，凸台端面预留的止口结构可以实现轴套的压装定位，避免轴套工作过程中出现轴向窜动。设计过程中需要重点关注各孔位的形位公差，两端主铰接孔的同轴度、各安装孔与主基准面的位置度直接影响后续装配的顺畅度，筋板与主体结构的过渡位置全部采用圆角过渡，避免热处理或者载荷作用下出现应力集中导致的断裂问题。从安装边界来看，零件整体为扁平类异形结构，安装时需要卡入两侧连接耳座的间隙内，因此零件的整体厚度、两侧端面的平面度都有严格要求，避免安装后出现卡滞、铰接转动不顺畅的问题。

　　这类零件的建模练习可以帮助结构设计人员熟悉异形承载件的建模思路，掌握减重结构、铰接结构、安装凸台的布局逻辑，理解承载类零件在刚度、重量、装配便利性三者之间的平衡思路，建模过程中需要优先确定主铰接孔的基准位置，再依次搭建主体筋板结构、附属安装孔位、过渡圆角，避免建模过程中基准混乱导致后续特征修改困难。
