双法兰立式连接支座结构三维建模

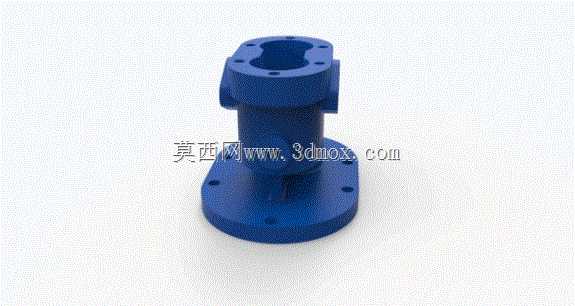

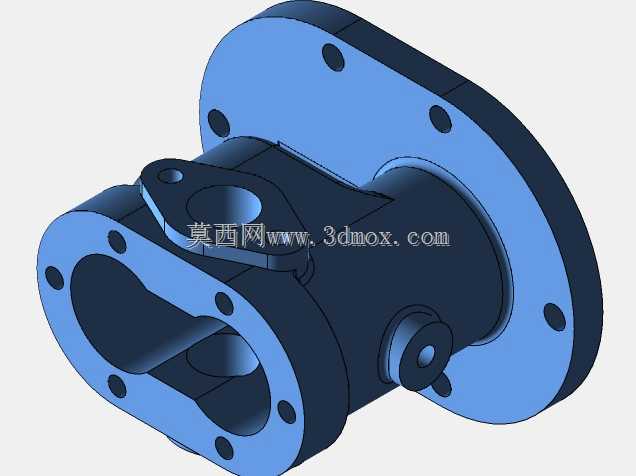

　　这类双法兰立式支座常见于流体输送管路、小型动力传输单元的机架衔接位置，主要承担上部功能组件与下部安装基座的刚性连接作用，同时可作为轴类零件的外置防护支撑壳体，隔绝作业环境中的粉尘、切削液飞溅对内部传动件的侵蚀。从结构设计逻辑来看，上下两端的法兰盘采用差异化螺栓孔布局，下部法兰盘尺寸更大、螺栓孔分布圆直径更宽，主要匹配设备安装基面的固定需求，通常会在安装基面预先加工对应位置的螺纹孔或通孔，通过螺栓穿入锁紧后实现整个构件的基础固定，安装时需要保证下部法兰与基面的贴合度，避免因接触面倾斜导致上部组件安装后出现同轴度偏差。上部法兰盘尺寸更小，螺栓孔围绕中心通孔均匀分布，用于对接上部的阀组、泵体端盖或者轴承座组件，

　　中心的阶梯通孔是核心的功能通道，既可以穿装传动轴，也可以作为流体介质的过流通道，孔壁的阶梯结构可用于安装密封圈、轴套等配套零件，实现密封或者转动副的定位。中部的立式筒体是主要的承力段，筒体壁厚经过受力校核，既能够承受上部组件的竖向载荷，也可以抵消设备运行过程中产生的径向振动，筒体侧面预留的凸台结构可用于安装外接管路、传感器或者注油嘴，拓展构件的附加功能。建模过程中需要重点关注上下法兰的同轴度公差，所有螺栓孔的位置度需要符合安装互换性要求，法兰端面与筒体轴线的垂直度直接影响后续装配的精度，若偏差过大会导致连接后出现密封失效、传动卡滞等问题。实际选型应用时，需要结合上部组件的重量、运行振动幅值匹配对应的筒体壁厚与法兰厚度，

　　安装边界需要预留足够的螺栓操作空间，保证下部法兰的每个固定点都能达到设计锁紧力矩，避免长期运行后出现连接松动。这类构件的建模练习能够帮助设计者掌握法兰类零件的特征建模逻辑，熟悉回转体与阵列特征的组合应用，理解安装基准与功能基准的重合设计原则，对后续从事管路附件、传动支撑类零件的设计工作有较强的实操参考价值。
