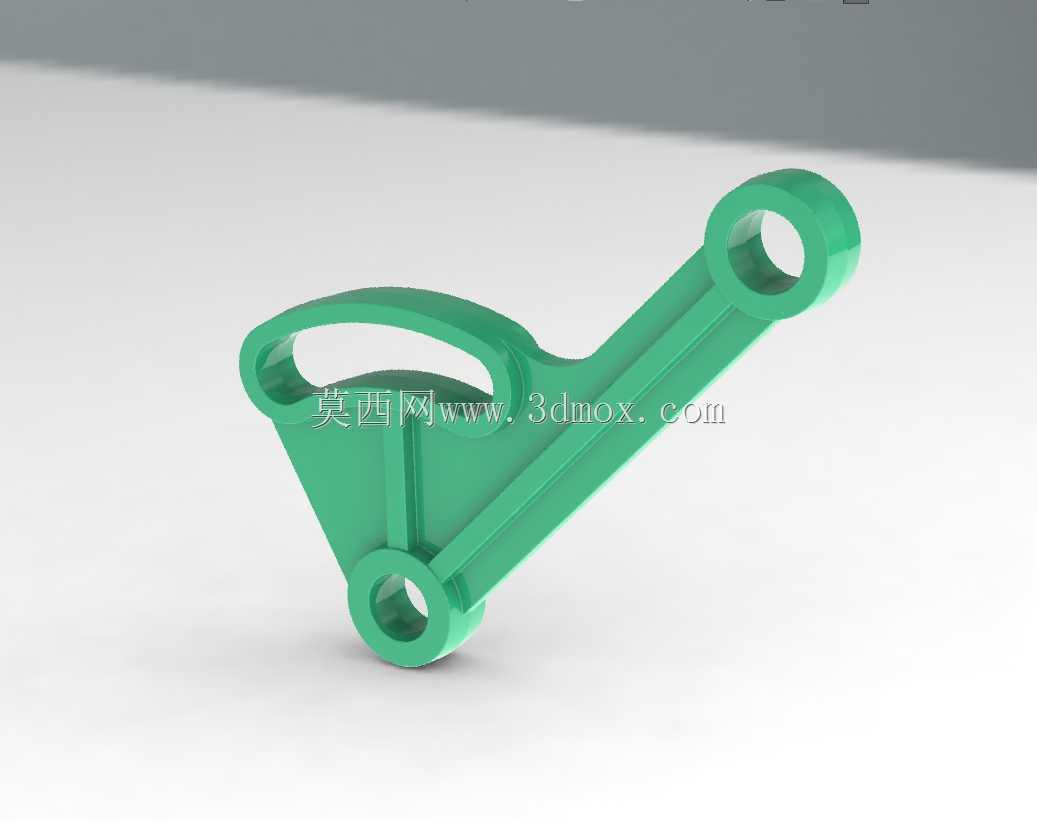

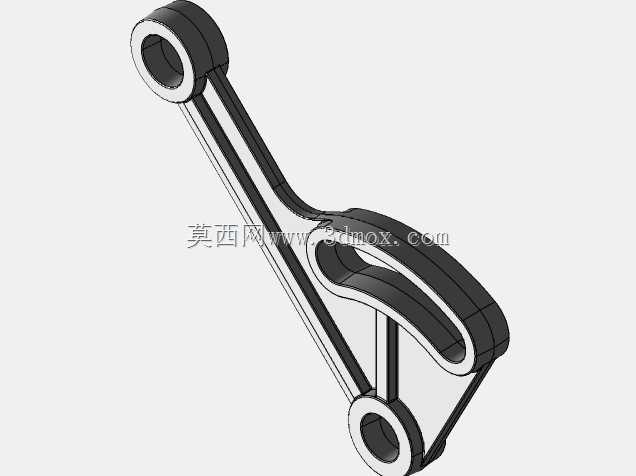

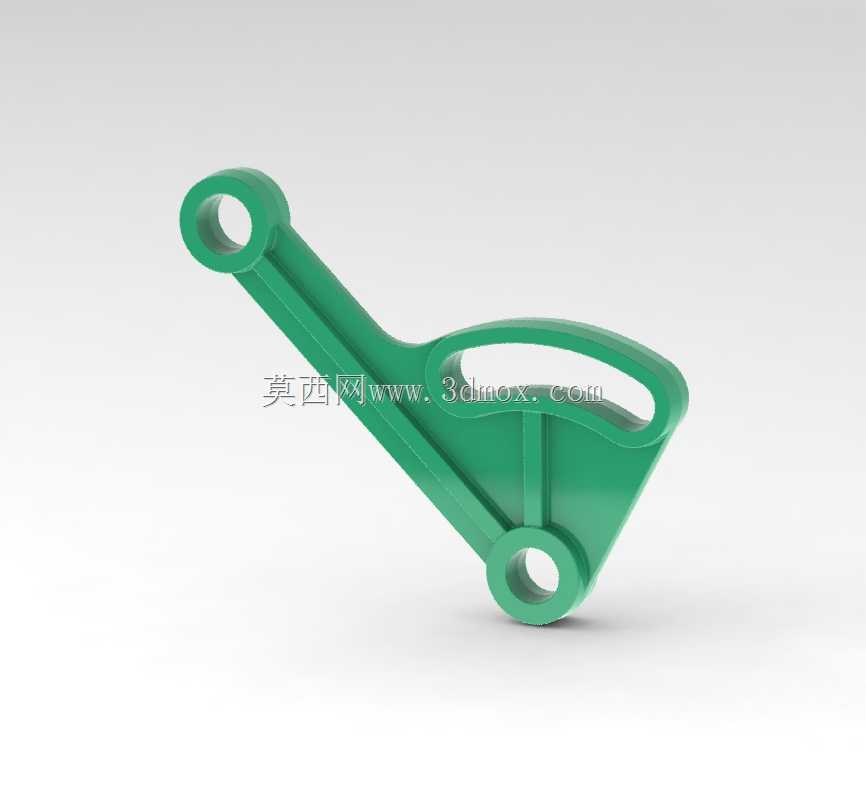

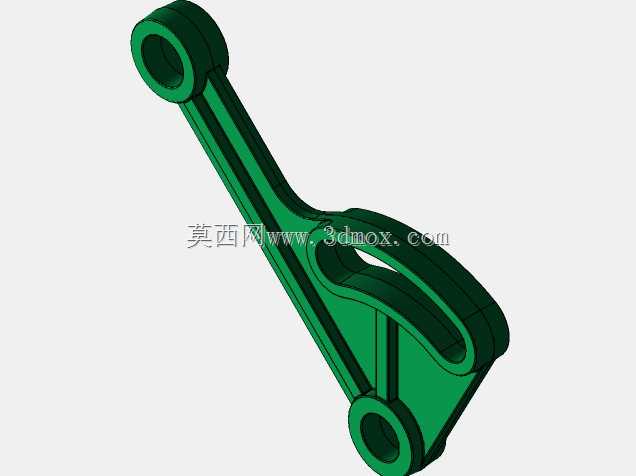

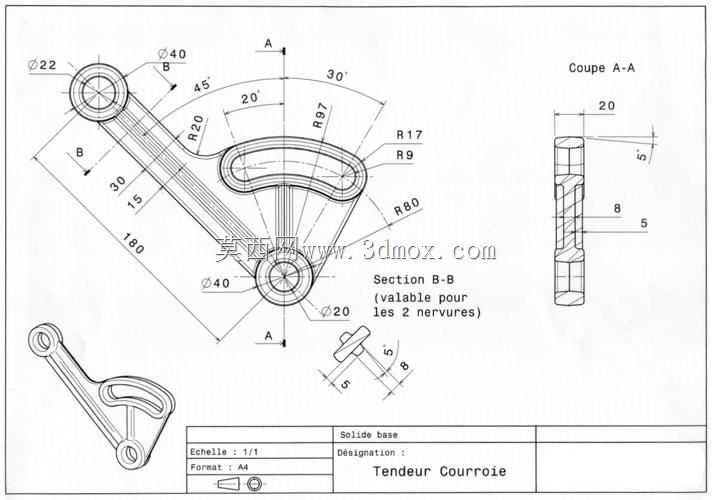

这类三孔位杠杆式连杆,常见于中小载荷的间歇传动机构中,比如轻工包装线的摆杆驱动单元、小型农机的操纵联动结构、工位切换机构的传力臂,核心作用是把输入端的直线或摆动位移,按固定传动比转化为输出端的对应动作,同时承担传动过程中的载荷传递,保证动作轨迹的一致性。从结构设计来看,三个带通孔的铰接位分别对应输入、支点、输出三个功能端,长臂段的截面做了工字形加强筋设计,在不额外增加整体壁厚的前提下,大幅提升了臂身的抗弯截面模量,避免往复摆动过程中臂身出现挠曲变形,保证传动精度。靠近支点端的环形握持结构,一方面是为了手动调试阶段方便操作人员扳动连杆调整初始工位,另一方面也作为臂身的局部加强结构,抵消铰接位处的应力集中,三个铰接孔的同轴度、
孔位之间的中心距公差是设计时的核心管控项,直接决定了传动过程中是否会出现卡滞、行程偏差超差的问题。安装边界上,三个铰接孔分别对应配套的销轴尺寸,孔内预留了衬套安装的余量,装配时需要保证三个孔的轴线处于平行状态,臂身摆动范围内不能和周边的机架、其他传动件产生运动干涉,长臂段的筋条高度做了统一控制,既保证强度,也不会因为筋条过高增加不必要的转动惯量,适配每分钟30-60次的往复摆动工况。设计这类零件时,首先要根据传动行程确定三个孔位的中心距比例,再根据传递的最大扭矩核算臂身的截面尺寸,筋条的厚度通常取主体壁厚的0.8-1倍,避免厚薄不均导致注塑或铸造过程中出现缩痕、应力残留,铰接孔的端面做了小凸台设计,减少和配套衬套的接触摩擦面积,
降低转动过程中的磨损速率,延长零件的维护周期。实际应用中,这类连杆不需要额外做表面处理,根据载荷大小可选工程塑料注塑或者铝合金压铸成型,载荷稍大的工况也可以采用钣金冲压焊接的结构,不过一体成型的结构刚性更好,传动精度更稳定,适合对动作重复定位精度有一定要求的中低速传动场景。
