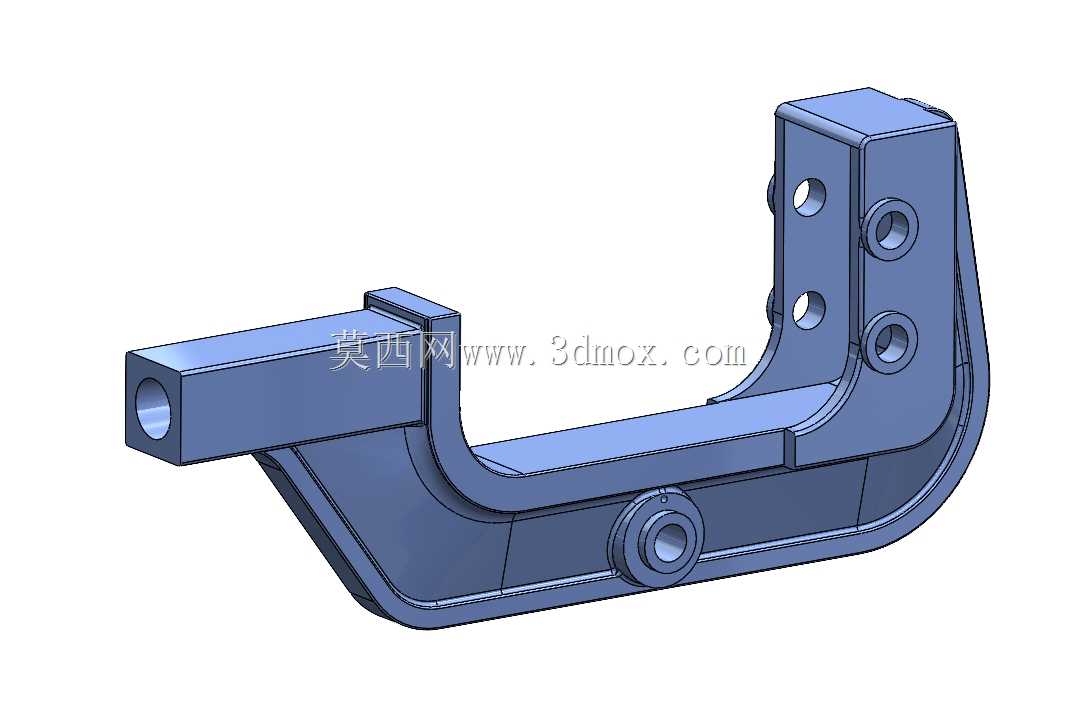

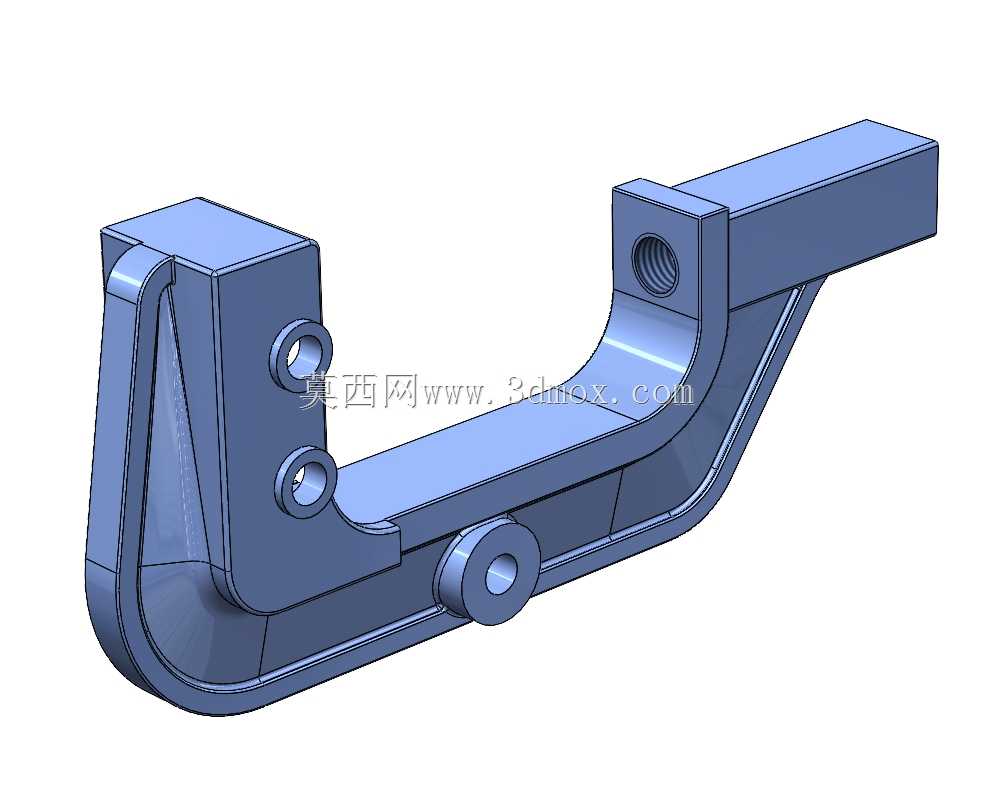

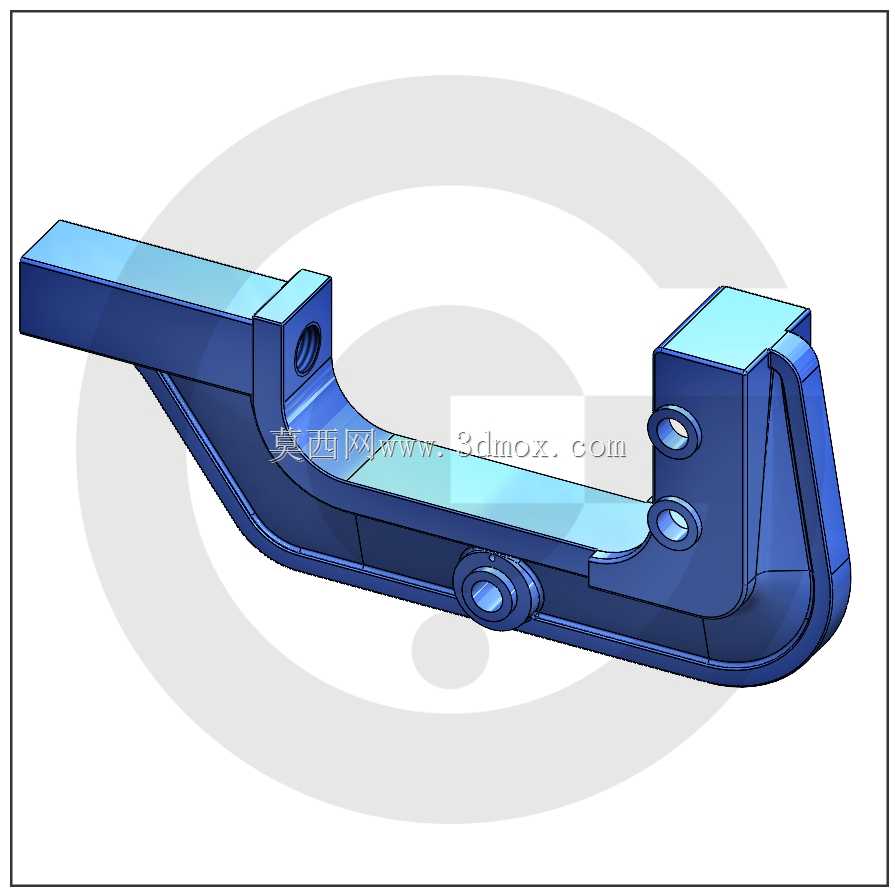

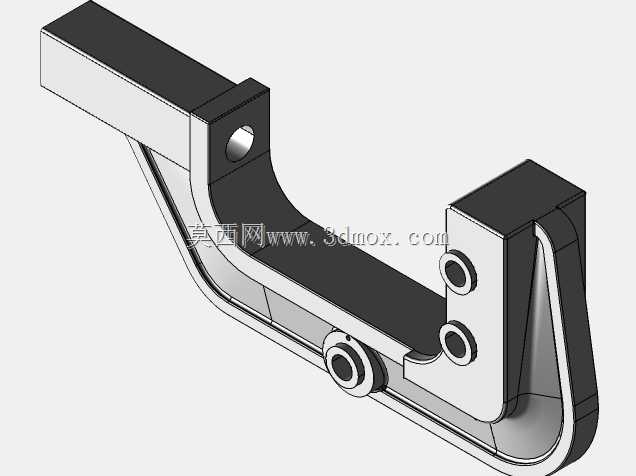

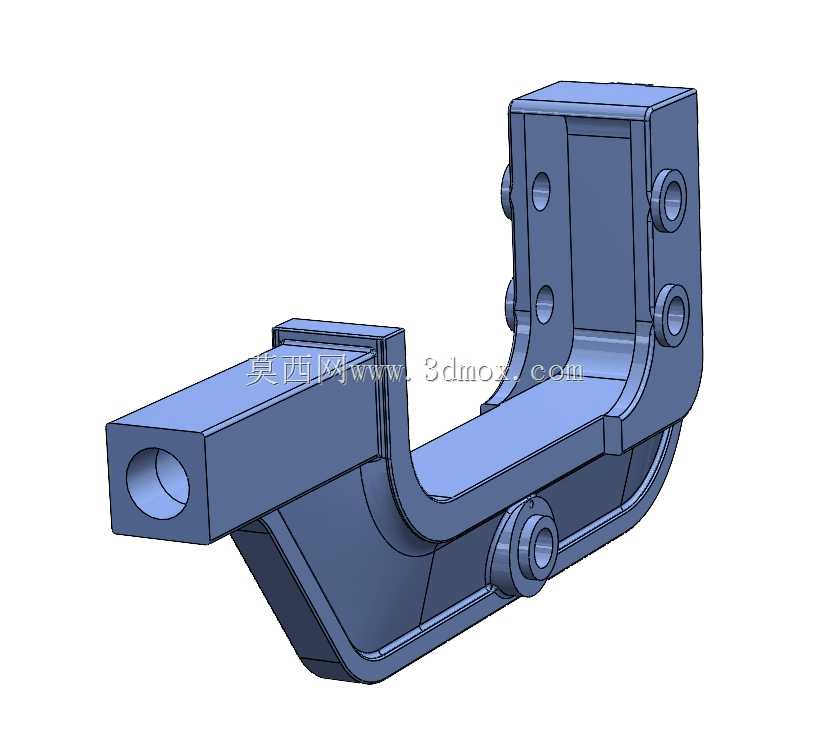

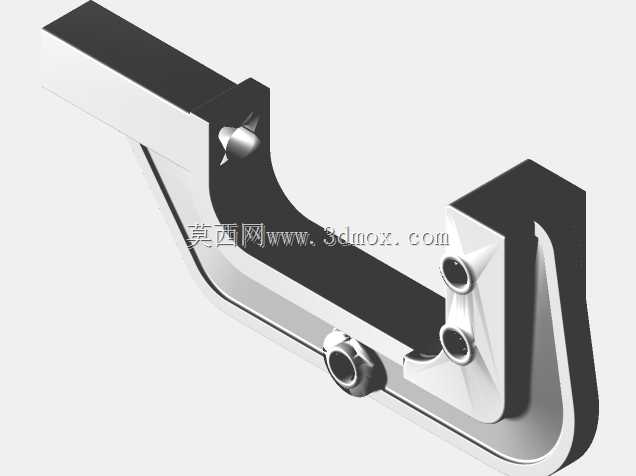

异形弯臂式机械连接支撑构件

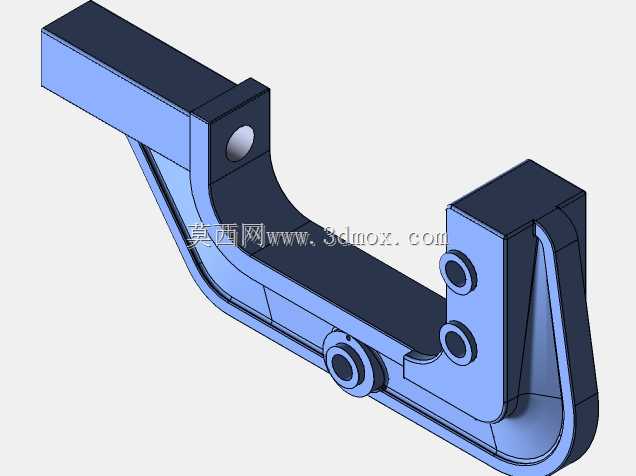

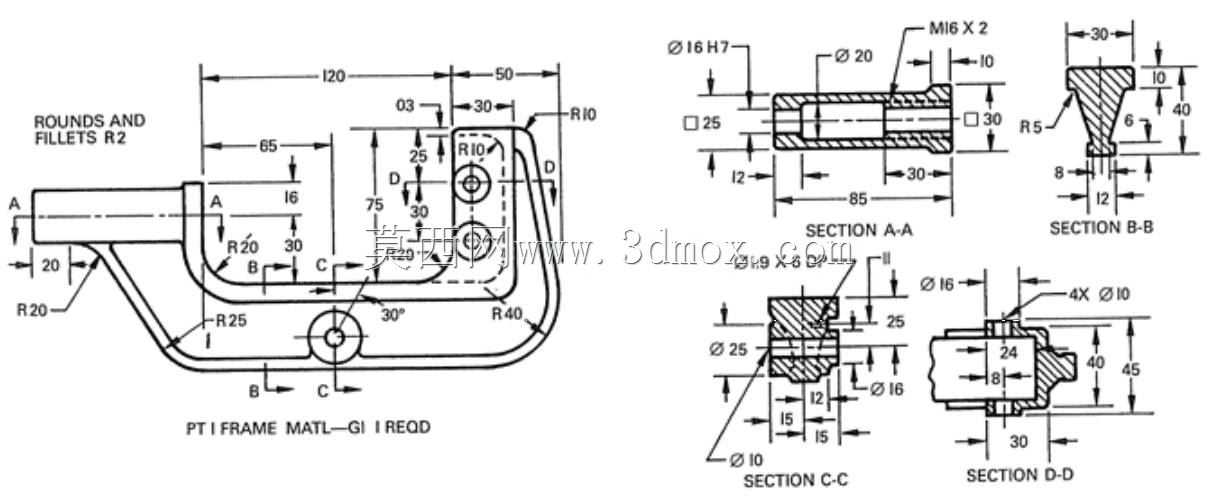

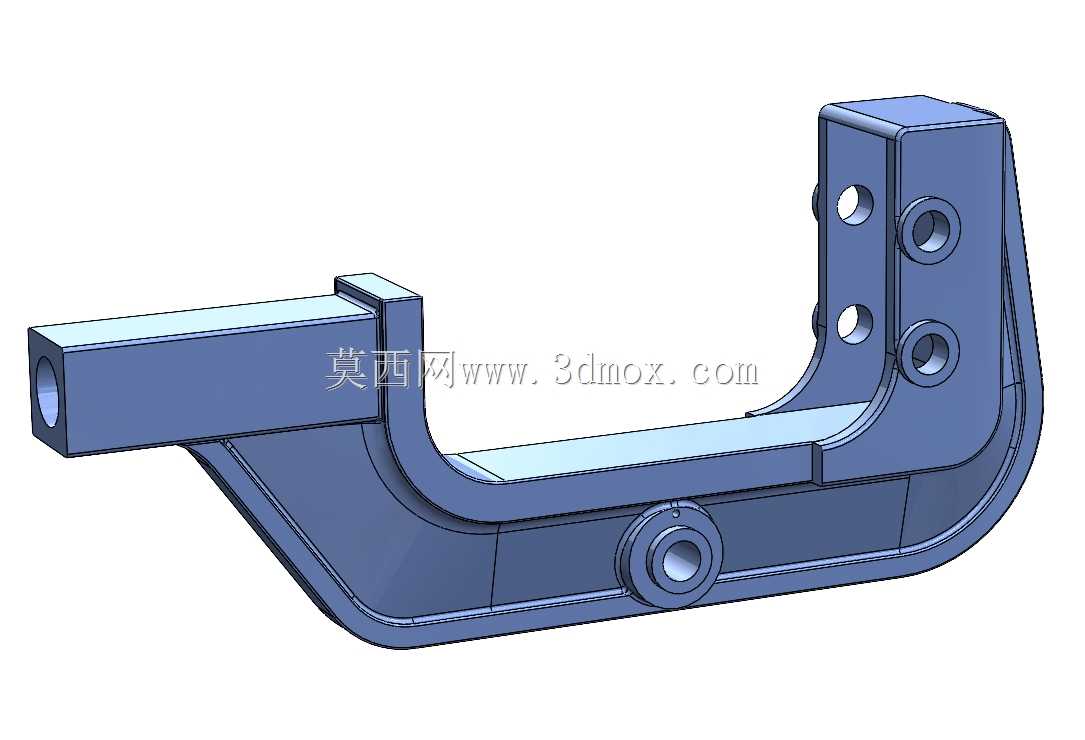

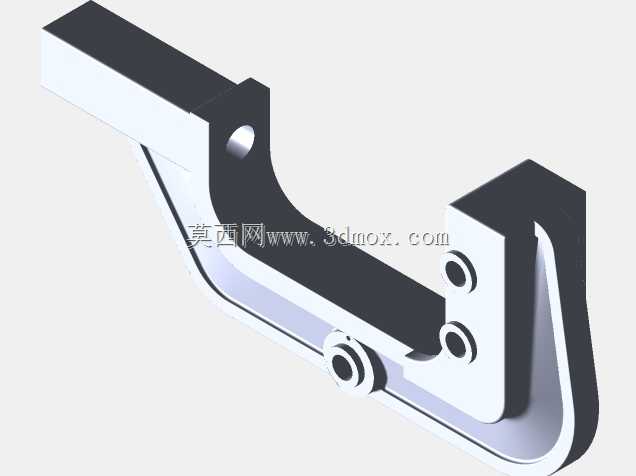

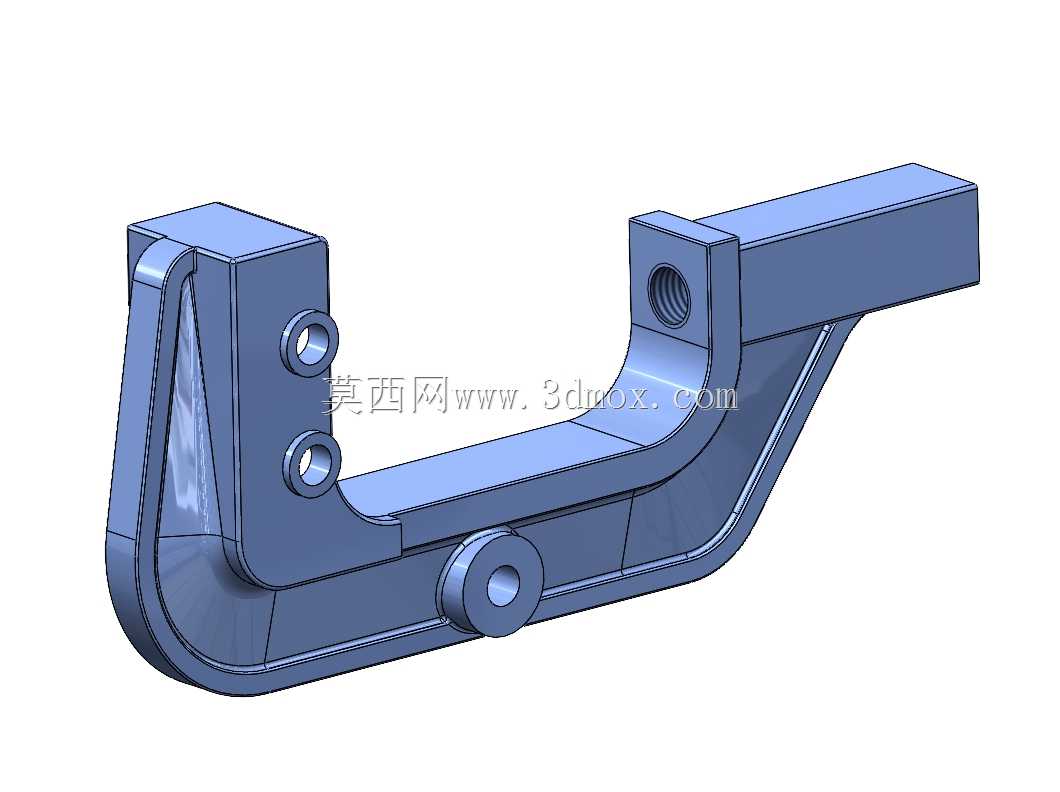

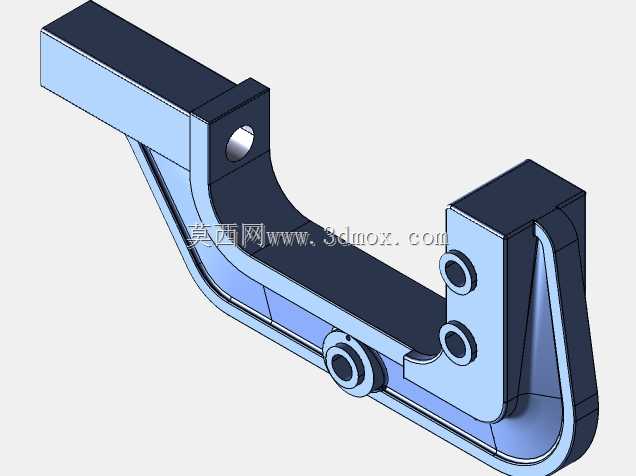

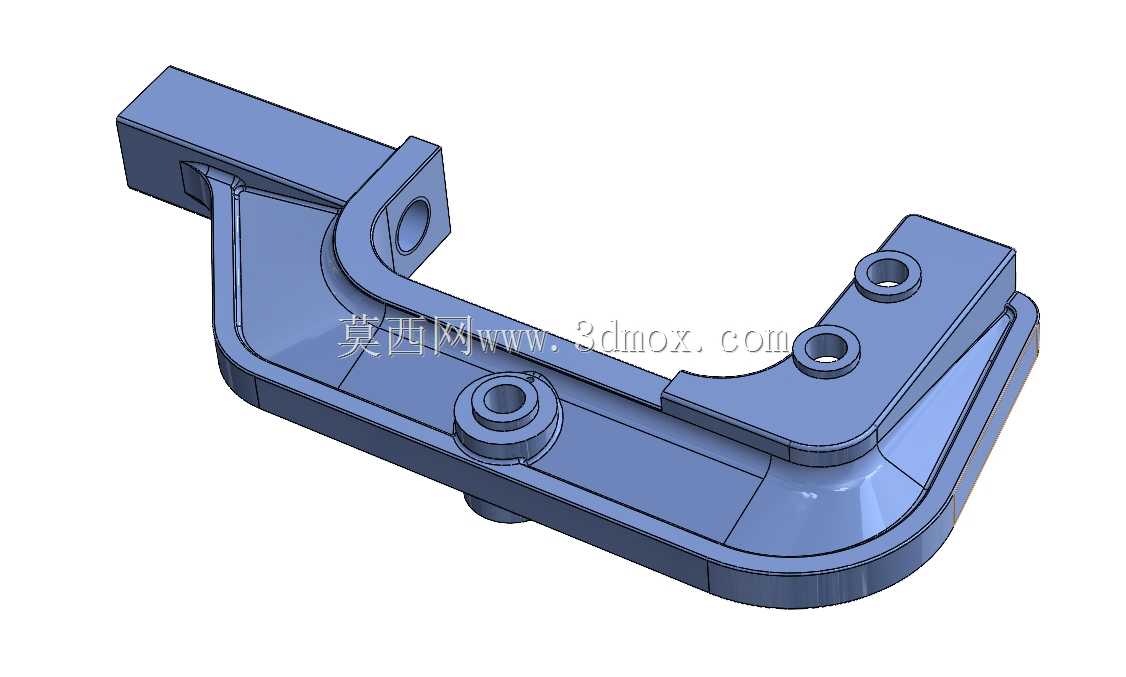

　　这类弯臂式支撑连接构件，在轻工自动化输送线、小型专用工装夹具、非标检测设备的摆臂机构中十分常见，核心作用是在跨距空间内完成两个异向安装位的刚性连接，同时承载机构往复摆动过程中的交变载荷，避免连接部位出现应力集中导致的形变或断裂。从结构设计逻辑来看，构件整体采用变截面弯臂构型，长臂端为平直安装面，预留的光孔用于和直线滑移模组或者固定基座做锁紧连接，短臂端的双孔位结构是功能输出端，用来铰接执行元件或者联动拨杆，臂身中间的凸台轴孔则是整个构件的回转支撑位，装配时穿入转轴后可实现整臂绕该点位的定角度摆动。设计过程中首先要确认三个安装点位的相对空间坐标，保证长臂安装面、短臂铰接孔、中间回转轴的位置公差控制在合理范围，避免装配后出现运动卡滞；

　　臂身的过渡区域全部采用大圆角顺滑衔接，没有直角锐边结构，一方面是降低铸造或者机加工过程的应力集中风险，另一方面也能减少往复摆动过程中的应力疲劳，延长构件的实际使用寿命。从安装边界来看，长臂段的平直端面到中间回转轴中心的水平跨距，决定了摆臂动作的活动半径，设计时需要提前核算周边设备的避让空间，避免摆动过程中和相邻的管线、其他结构件发生干涉；短臂端的两个铰接孔同轴度需要严格控制，否则会导致铰接的联动部件出现偏载，加快铰接销轴的磨损。臂身的厚度根据实际承载需求做了差异化设计，受力较大的回转支撑位和短臂连接位做了局部加厚，长臂非主要受力区域适当减薄，在保证整体结构刚性满足使用要求的前提下，尽可能降低构件自身重量，减少摆动过程中的惯性冲击，

　　提升机构运行的平稳性。这类构件非常适合作为实体建模的练习样本，建模时需要先梳理清楚各个特征的父子关系，先绘制整体的轮廓草图，再依次完成拉伸、切除、孔位、圆角等特征，尤其是弯臂过渡区域的曲面衔接，需要合理控制圆角半径的变化，保证壁厚均匀，避免出现建模过程中的特征报错，同时也能贴合实际加工的工艺要求，不会出现无法加工的薄壁或者尖角结构。
