内花键外多弧面旋转接头结构设计

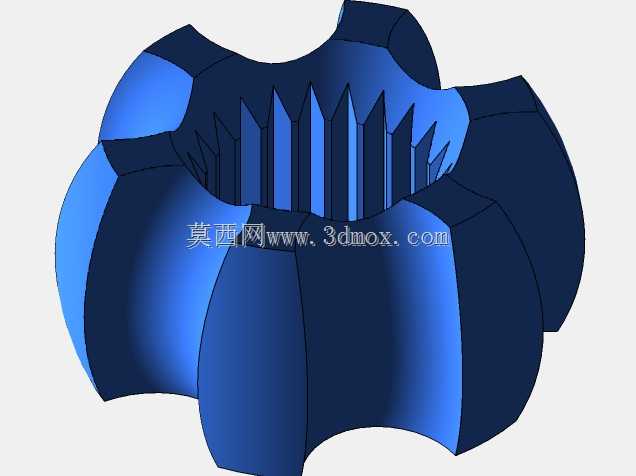

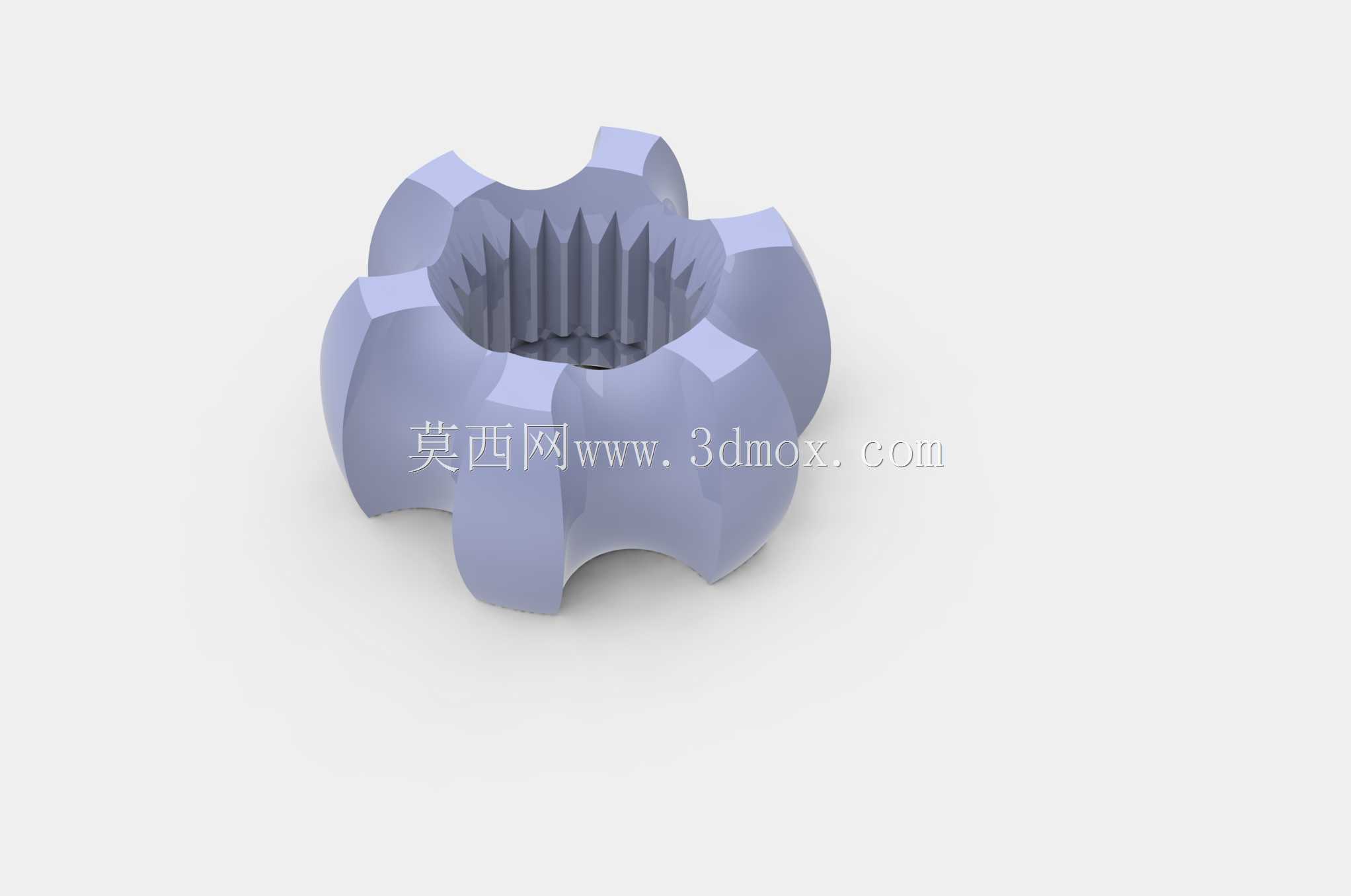

　　这类带内花键结构的旋转接头，常应用在需要同时完成周向动力传递与流体介质导通的工况场景中，比如卫浴龙头的出水换向模块、自动化设备的冷却回路旋转端、轻工机械的气动旋转工位等位置，能够在部件相对转动的过程中，保持介质通路不泄漏、动力传递不脱节。从结构设计逻辑来看，外部采用多段圆弧凸起的瓣式外形，并非单纯为了造型辨识度，每一段弧面都对应内部流道的加强筋位置，在壁厚均匀的前提下提升整体抗形变能力，避免介质压力波动或者装配锁紧时出现壳体开裂的问题；内部的渐开线内花键结构，一方面可以和配套的芯轴配合传递扭矩，带动接头整体随执行端同步转动，另一方面花键齿槽的间隙也可作为辅助导流通道，在大流量工况下降低介质流通的阻力。做三维结构设计时，

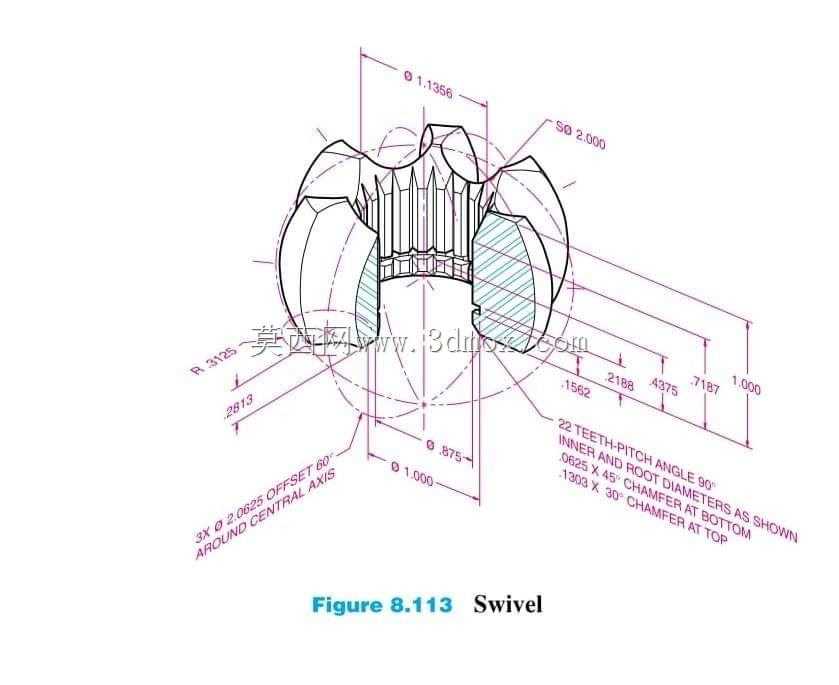

　　需要重点把控几个安装边界尺寸：首先是内花键的大径、小径以及齿形公差，要和配套芯轴的外花键保持合理配合间隙，既不能间隙过大导致传动时出现冲击异响，也不能间隙过小造成装配卡滞、转动阻尼超标；其次是外部弧面的最大外径尺寸，要匹配安装位的预留空间，尤其是多接头并排布置的场景下，要避免相邻接头转动时出现运动干涉；另外接头两端的密封槽位置、同轴度公差需要严格控制，旋转状态下密封件的压缩量要保持在合理区间，压缩量过大容易加速密封件磨损缩短使用寿命，压缩量过小则会出现介质渗漏的问题。实际选型应用时，还要结合流通介质的特性调整局部结构，比如走高温水的工况要在花键表面做防锈处理，走气压介质的场景要适当提升花键的加工精度减少泄漏间隙，

　　外形上的弧面过渡也能减少安装时的棱角磕碰，方便操作人员徒手完成初步装配对位，不需要额外使用工装夹持就可以对准安装位，提升现场装配的效率。结构建模过程中，要注意外弧面与内部花键的壁厚均匀性，避免出现局部壁厚过薄导致的强度不足，尤其是弧面凹陷的位置，要做圆角过渡减少应力集中，在长期承受交变压力与扭矩的工况下，避免应力集中位置出现疲劳裂纹。
