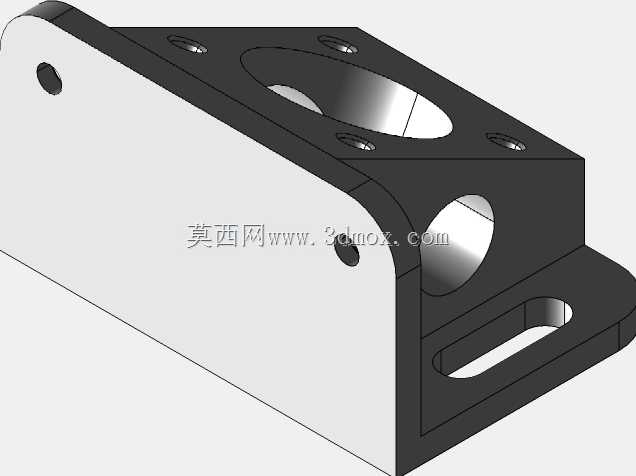

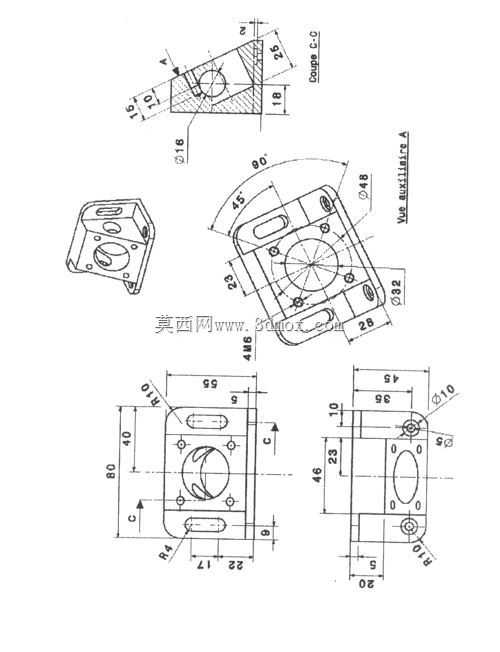

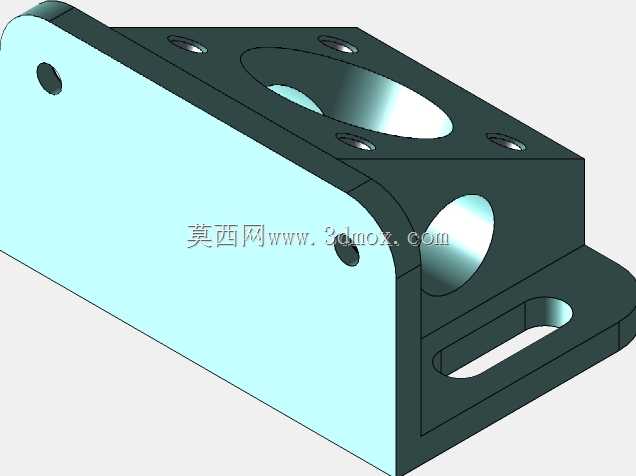

简单实体建模练习用机械结构件

　　这类基础实体建模的结构件，常作为机械设计入门阶段的实操练习载体，也可作为小型非标设备中功能构件的设计原型参考，在教学实训、入门建模能力考核场景中应用较多，能够帮助设计者快速熟悉实体拉伸、切除、倒角等基础建模逻辑，掌握从二维草图到三维实体的转化思路。从实际功能角度看，这类规整结构的零件可作为小型工装的定位基座、简易传动机构的支撑块，或是教学演示用的结构示意件，不需要承受大载荷冲击，对形位公差的要求偏向常规民用机械等级，安装边界多适配常规的M4-M6规格紧固件，整体外形尺寸控制在100mm级别的区间，能够适配桌面级实训设备、小型教学演示台的安装空间，不会占用过多装配位置。设计这类零件时，首先要梳理基础特征的父子关系，

　　优先绘制主体轮廓的草图，保证草图几何约束完全定义，避免后续特征修改时出现参考丢失的问题，主体结构采用对称式布局，既可以降低建模时的特征数量，也能在实际加工时减少装夹次数，降低加工成本。零件的边角处统一做了C1-C2的倒角处理，既避免锐边划伤装配人员，也能在装配时起到导向作用，相邻特征的衔接处采用圆角过渡，减少应力集中的风险，即使是作为练习模型，也完全遵循实际机械加工的工艺要求，不会出现无法落地加工的不合理结构。在实际设备应用中，这类结构件往往作为辅助支撑存在，不需要做复杂的曲面造型，所有特征都采用规则的拉伸、旋转即可生成，建模过程中不需要调用复杂的高级特征命令，能够让初学者快速建立实体建模的逻辑思维，

　　理解每一个特征对应的实际加工工序，比如拉伸特征对应铣削加工的去除材料过程，打孔特征对应钻削工序，倒角对应钳工的倒角工序，把建模操作和实际加工工艺对应起来，避免出现脱离生产实际的无效设计。这类零件的安装面都做了平面度的隐含设计要求，装配时能够和安装基座完全贴合，不会出现翘曲问题，连接孔的位置公差控制在0.1mm以内，能够满足常规装配的互换性要求，即使批量生产也能做到快速装配，不需要额外的修配环节。
