拉杆式液压执行油缸结构设计

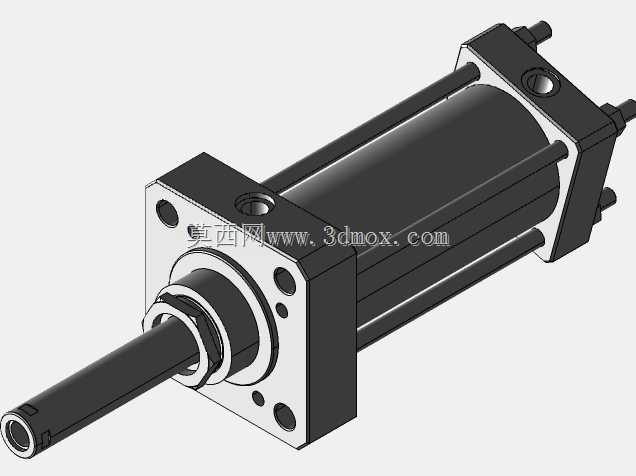

　　在液压传动系统的实际布局中，这类拉杆式结构的液压执行部件，常被应用在工装夹具夹紧、自动化生产线工位推移、小型设备负载顶升这类对安装空间有明确限制的场景里，其核心作用是将液压系统的压力能转换为直线往复的机械动能，相比气缸输出力更大，运行平稳性更强，在中低压液压回路中适配性极强。从结构设计逻辑来看，该油缸采用四根对称布置的钢制拉杆完成前后端盖与缸筒的锁紧固定，这种结构的优势在于加工装配难度低，后期密封件更换维护时无需复杂工装即可完成拆解，端盖与缸筒的同轴度依靠拉杆的预紧力与定位止口共同保证，能有效避免缸筒受压后出现端盖偏移导致的活塞杆偏磨问题。前端盖处集成了活塞杆导向套与防尘密封结构，导向套采用铜基合金材质，

　　能在活塞杆往复运动时提供稳定的径向支撑，抵消部分侧向负载带来的偏载力矩，防尘圈则可以阻挡车间环境中的金属切屑、粉尘进入缸筒内部，避免密封件被异物划伤造成内泄外漏。活塞杆采用空心结构设计，端部预留的通油孔可适配需要中空走料、走气的特殊工装场景，杆身表面做了淬火后镀硬铬处理，表面粗糙度控制在Ra0.8以内，能大幅降低密封件的摩擦损耗，延长整套密封组件的使用寿命。缸筒部分采用无缝钢管珩磨内孔，内壁粗糙度与圆度公差严格控制在液压元件通用标准范围内，保证活塞在缸筒内运动时无卡滞，内泄量控制在允许区间内。安装边界上，前端方形法兰的四个安装孔采用对称分布设计，可直接通过螺栓固定在设备安装面板上，安装时需保证法兰端面与活塞杆运动方向的垂直度，

　　避免安装偏差带来的附加侧向力；油缸的整体径向尺寸紧凑，四根拉杆的外圆轮廓即为最大径向边界，在做设备布局时无需额外预留过大的周边避让空间，进出油口布置在后端盖的上下位置，可根据实际管路走向选择侧接或者后接的配管方式，适配不同的设备布管需求。活塞部分采用组合密封结构，搭配导向环支撑，既能保证高低压工况下的密封效果，又能避免活塞与缸筒内壁直接接触造成的缸筒拉伤，在额定工作压力下可稳定输出对应推力，运动速度可通过回路中的节流阀灵活调节，满足不同工况下的动作速度要求。
