工业重载卷料翻转承载转盘设备结构

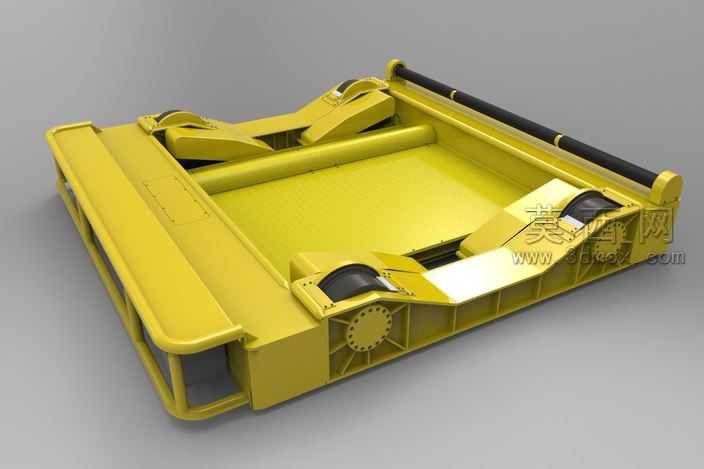

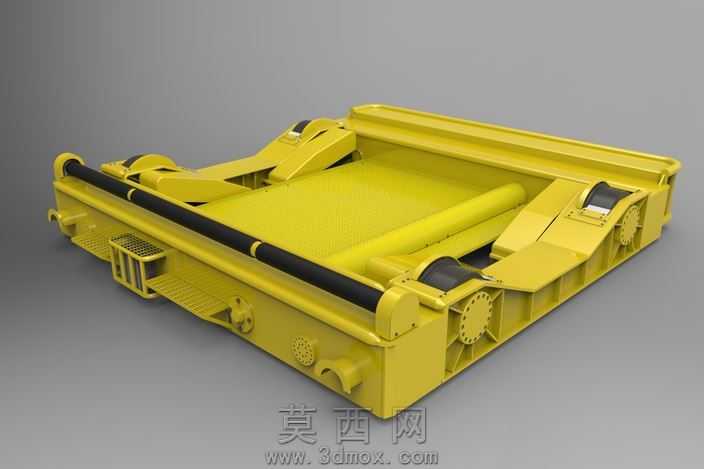

本作品为工业场景使用的重载卷料翻转承载转盘三维建模作品，整体采用框型承载主体结构设计，建模过程中严格遵循工业重载工装的设计逻辑，先完成整体承载框架的基准搭建，再逐步细化各功能模块的结构细节。模型主体承载面为平整的矩形平台结构，四周设置加高的围边结构，可避免承载物料在翻转、转运过程中出现滑落风险；平台两侧对称布置翻转支撑臂结构，臂端设置弧形承托结构，可适配卷料类圆柱状物料的外形轮廓，承托位置加装黑色缓冲防护垫结构，既可以增大与物料的接触摩擦力，也能避免刚性接触刮伤物料表面。模型侧部设置齿轮式回转驱动结构，清晰还原了转盘的回转传动细节，可实现承载平台的角度翻转调整，满足卷料物料的换向、翻面作业需求；框架底部采用加强筋式的镂空梁结构设计，在保证整体结构强度、满足重载承载要求的前提下，有效降低了整体结构的自重，符合工业设备轻量化与强度兼顾的设计思路。渲染阶段采用工业设备常用的警示黄作为主体材质颜色，还原了真实工业场景中重载转运设备的涂装特征，金属结构部分赋予哑光金属质感，缓冲垫部分赋予橡胶类哑光黑材质，各结构件的接缝、转角处做了符合真实加工工艺的圆角处理，没有出现尖锐的不合理结构。整体建模完整还原了该类转盘设备的所有功能结构，各部件的装配关系清晰合理，可直观展现设备的运作逻辑，能够用于工业方案展示、结构原理教学、设备改型设计参考等场景，建模过程中对承载结构的受力部位做了结构强化的细节体现，符合重载工装的实际设计规范，没有出现结构冗余或者强度不足的不合理设计，各活动部件的运动轨迹预留了足够的空间，可直观模拟设备的翻转、回转动作过程。
