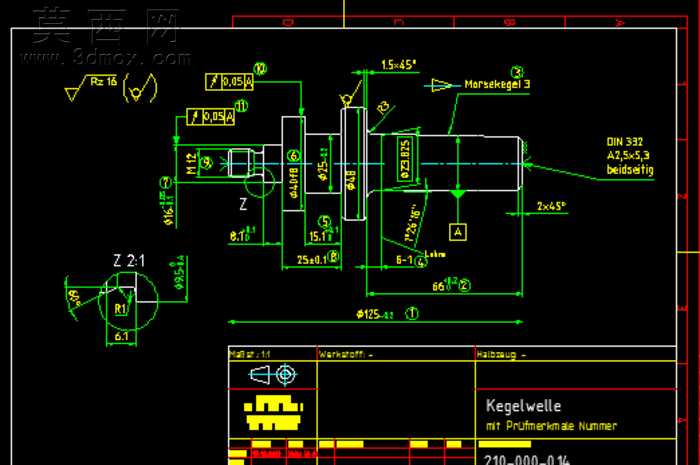

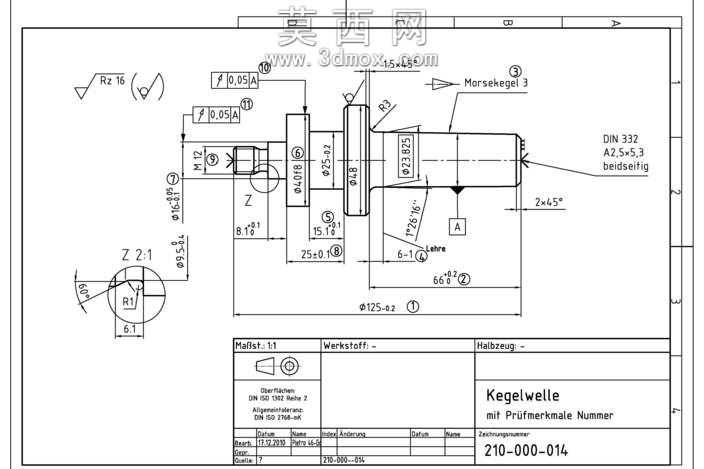

锥轴机械零件加工工程设计图纸

本作品为锥轴类机械零件的工程设计建模成果，建模过程严格遵循机械设计规范与加工工艺要求，首先梳理轴类零件的功能定位与装配需求，明确该锥轴用于传动系统中传递扭矩、实现锥面定位配合的核心作用，以此为基础搭建三维建模的整体框架。建模阶段以回转体特征为基础主体，依次完成各轴段的直径、长度参数设定，针对锥面结构精准匹配莫氏锥度3号的标准参数，保证锥面配合的精度符合行业通用装配要求；逐一构建轴上的退刀槽、倒角、键槽、中心孔等细节结构，其中两端15°与2×45°倒角严格按照加工避让与装配导向需求设置，退刀槽尺寸匹配对应加工工序的刀具行程要求，键槽的位置、宽度与深度参数结合扭矩传递的受力需求设定，同时预留合理的公差配合余量。建模过程中同步关联二维工程图的标注逻辑，将各轴段的尺寸公差、形位公差、表面粗糙度要求与三维模型的特征参数绑定，比如圆柱面的同轴度公差、端面的垂直度公差、各加工面的粗糙度要求，都在模型特征中对应设置参数关联，保证三维模型与二维工程图的参数一致性，避免设计与加工环节出现参数偏差。材质设定参考常规传动轴的应用场景，选用优质合金结构钢作为基础材质，模型中赋予对应的金属材质属性，同时针对不同加工面做材质区分，磨削加工面设置高光洁度的金属质感，粗加工面设置对应的哑光质感，清晰区分不同加工区域的工艺要求。结构设计上充分考虑加工工艺性，所有轴段过渡位置均设置合理的圆角或退刀槽，避免加工应力集中，轴端的中心孔符合DIN332标准A2.5×5.3的要求，适配车床、磨床加工的装夹定位需求，锥面末端的扁位结构设置满足装配时的锁紧操作需求，各特征的排布顺序完全匹配轴类零件从下料、车削、铣削、磨削到热处理的常规加工流程，减少不必要的加工工序，降低生产制造成本。整体建模过程严格遵循机械设计的精度要求，所有配合尺寸均预留合理的公差范围，既保证零件自身的加工可行性，也确保与配套轴承、齿轮、连接件的装配适配性，可直接用于生产加工环节的工艺指导、工装设计以及装配模拟验证。
