简易立式固体燃料供热锅炉结构

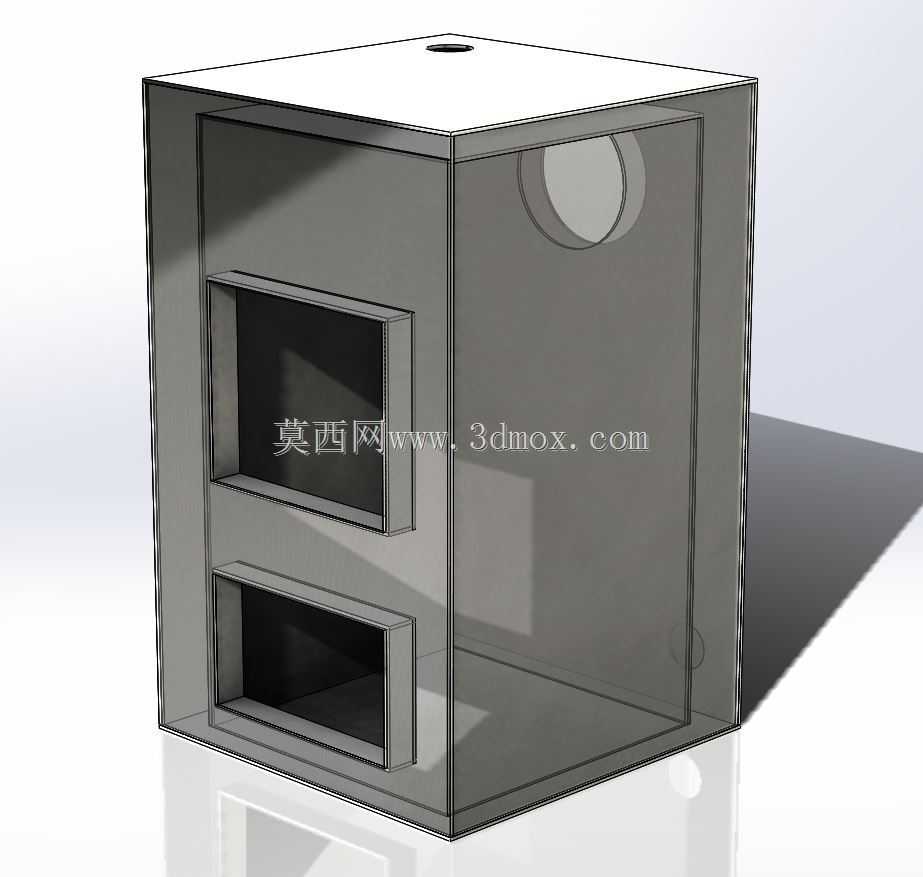

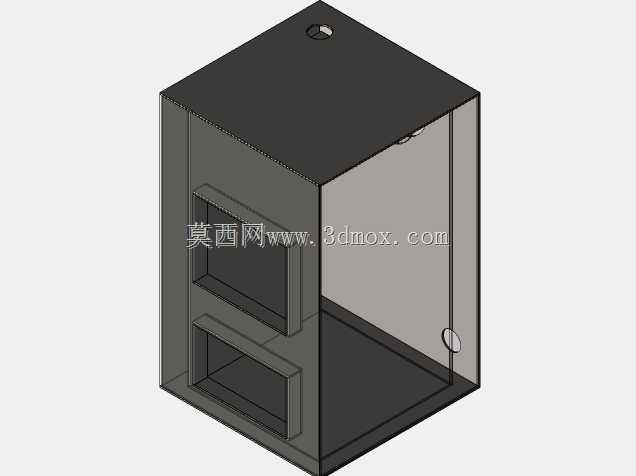

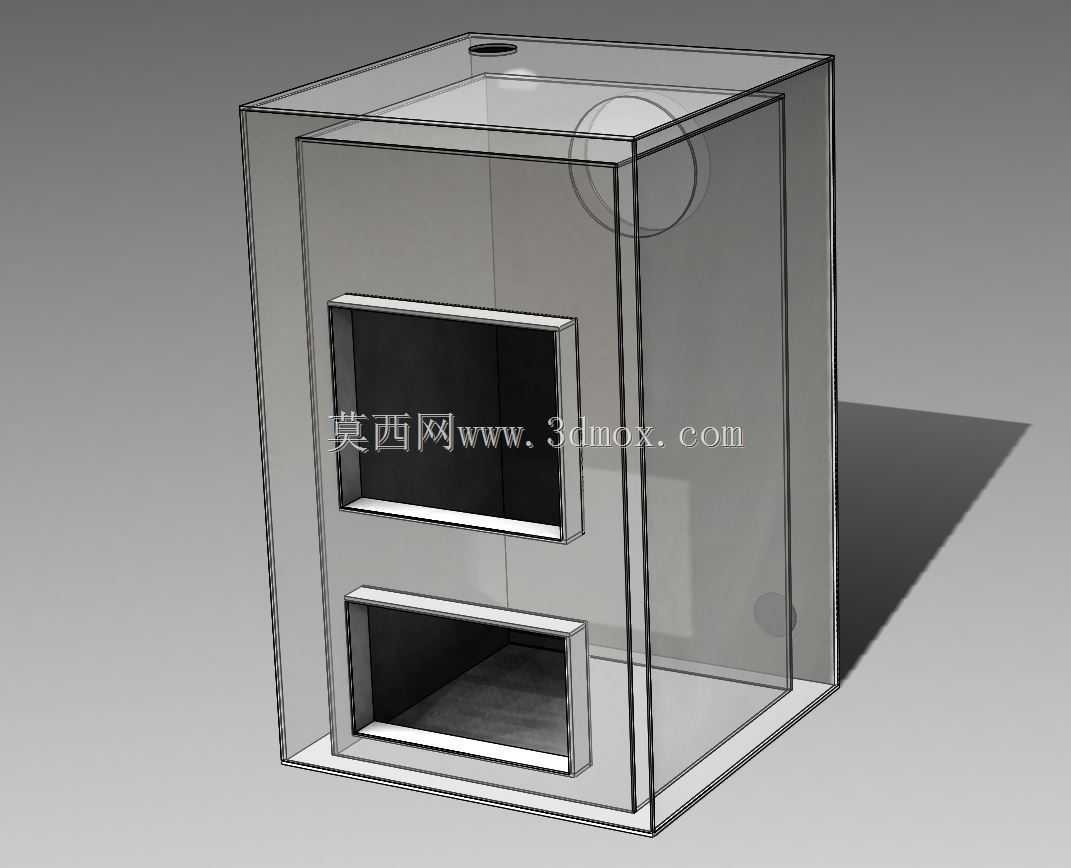

　　这款立式固体燃料锅炉的三维结构，主要面向小型民用供热、小型作坊生产供热场景设计，适配分散式无集中供热管网的区域使用，可满足单户民居采暖、小型加工点位的低温供热需求，燃料适配性较广，可兼容成型生物质颗粒、块煤、木柴等常见固体燃料，无需复杂的燃料预处理工序，适配基层使用场景的燃料获取条件。从结构设计逻辑来看，整体采用方箱式立式布局，最大化压缩设备的水平占地面积，对于安装空间局促的小型点位十分友好，炉体采用双层夹套式腔体结构，外层为封闭的水套夹层，内层为燃烧与换热腔体，燃料燃烧产生的热量可通过内层腔体壁面直接与夹套内的换热介质接触，减少热量传递过程中的损耗。炉体正面设置上下两个独立炉门，上方炉门为观火与添料口，

　　尺寸设计兼顾添料操作的便利性与炉门密封性能，日常运行中可通过该炉门观察内部燃烧状态，添加大块燃料时无需开启下部炉门，减少开启炉门造成的热量外泄；下方炉门为清灰与配风口，主要用于清理燃烧后残留的灰渣，同时可通过调整该炉门的开启幅度控制进风量，进而调节炉内燃烧强度，无需额外配置复杂的风路调节构件，降低整体结构的复杂程度与后期维护成本。炉体顶部设置有排气与介质接口，其中居中位置的小口径接口为烟气出口，可直接对接常规规格的排烟管道，将燃烧产生的废气导出至室外，侧方预留的接口为换热介质的进出接口，可直接对接采暖管线或者小型用热设备的循环管路，接口位置与尺寸均按照常规民用供热管路的通用规格设计，无需额外制作异形转接件即可完成安装对接。

　　在安装边界的考量上，炉体底部为平整的支撑面，无需额外搭建复杂的混凝土基础，仅需在安装位置铺设平整的耐热垫层即可放置固定，炉体四周预留的操作空间仅需满足炉门完全开启的距离即可，侧面与背面无需预留过大的检修空间，日常维护操作均可在正面完成，大幅降低对安装场地的空间要求。结构设计过程中充分考虑了小型供热设备的使用痛点，摒弃了大型工业锅炉复杂的管路与自控构件，所有结构部件均采用常规钣金焊接工艺即可加工制作，没有特殊的异形加工构件，生产加工门槛较低，适合小型加工厂进行本地化生产制作。夹套腔体的壁厚设计兼顾承压能力与材料成本，可满足常压供热系统的运行压力要求，不存在超压运行的安全隐患，内层燃烧室的壁面做了耐热余量设计，

　　可耐受固体燃料燃烧时的局部高温，避免长期运行出现壁面烧损变形的问题。烟气流通路径在腔体内做了简易的折流设计，延长高温烟气在炉体内的停留时间，提升热量的回收效率，降低排烟温度，减少不必要的燃料消耗，相较于传统直排式的小型固体燃料炉，热效率有明显提升。同时整体结构没有易损耗的复杂运动部件，日常使用过程中仅需定期清理灰渣、检查炉门密封件即可，维护操作无需专业技术人员即可完成，适配非专业用户的使用能力。在建模细节上，所有炉门的边框、腔体的焊接棱边都做了符合实际加工工艺的处理，没有脱离生产实际的理想化结构，炉门与炉体的配合间隙按照实际铰链安装的公差要求预留，可直接用于指导生产加工的结构放样，也可作为小型供热设备改型设计的基础结构框架，针对不同的供热功率需求，可在该基础结构上调整腔体容积、夹套换热面积，快速衍生出不同供热能力的系列化产品，无需重新搭建整体结构框架，大幅缩短改型设计的周期。
