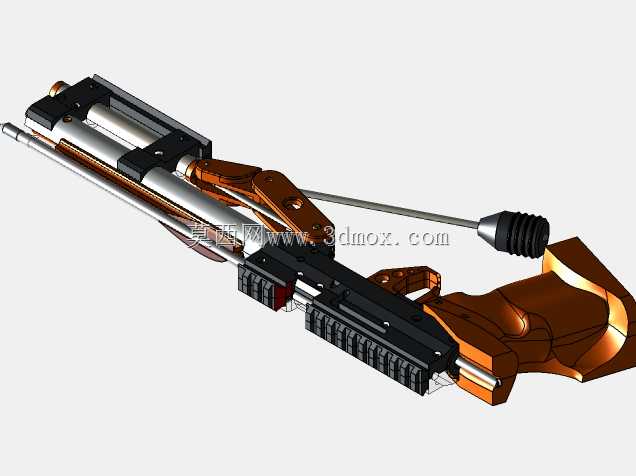

低压自抽式气动发射装置结构设计

　　该发射装置采用模块化分体结构设计，核心承压腔体与握持组件通过快拆式卡扣实现无工具快速拆解，日常维护时无需额外工装即可完成密封件更换、腔体清洁等操作。整体结构以3D打印成型的非金属构件作为主体承载框架，金属承压管内嵌于打印件预设的定位槽内，通过周向分布的定位凸台限制径向窜动，轴向则依靠前端锁紧套与尾部端盖的预紧力实现固定，既保证了承压部位的结构强度，又大幅降低了整体自重。

　　从功能实现逻辑来看，装置采用低压自抽式供气原理，击发前通过前部的抽拉式活塞杆完成腔体内负压构建与进气预压，无需外接高压气源即可完成单次击发的能量储备，活塞杆端部设置的橡胶缓冲头可在抽拉到位时吸收刚性冲击，避免长期使用出现结构疲劳开裂。扳机组件采用杠杆式力放大结构，击发阻力控制在适合单指操作的区间，扳机行程内设置两段式阻尼反馈，前半段空程用于消除结构间隙，后半段阻尼段对应击发簧释放临界点，可有效降低误触概率。

　　握持部位参照人体工学握持弧度设计，握把表面设置连续的网格状防滑纹理，纹理深度控制在不硌手的范围内，即使戴薄型操作手套也能获得足够的握持摩擦力，握把内部预留中空腔体，可根据使用需求加装配重块调整整体重心位置，适配不同使用习惯。发射管采用滑膛结构设计，内孔做抛光处理降低发射阻力，管身顶部设置皮卡汀尼导轨槽，可通过标准卡扣加装瞄准配件，导轨槽与发射管为一体式打印成型，无需额外紧固件固定，保证了安装基准的一致性。

　　尾部的抵肩组件采用可翻转式结构，非使用状态下可向上翻转贴合于装置顶部，缩小整体收纳尺寸，抵肩接触部位设置软质缓冲垫，可吸收击发时产生的后坐冲击力，降低长时间操作的疲劳感。装置前端设置通用适配接口，可通过更换不同规格的转接件，适配球形弹丸与箭形弹体的发射需求，转接件与发射管通过锥面定位配合，保证同轴度误差控制在合理范围内，避免发射时出现弹体偏摆影响精度。

　　结构设计过程中，所有运动部件均预留了合理的配合间隙，针对3D打印成型的工艺特性，对所有受力拐角位置做了圆角过渡处理，避免应力集中导致的打印件开裂，承压部位的壁厚经过反复校核，在满足低压使用强度要求的前提下尽可能减小壁厚，控制整体重量。各活动铰接部位均镶嵌了金属衬套，避免塑料构件直接摩擦导致的磨损过快问题，衬套与打印件采用过盈配合装配，无需额外粘接即可牢固固定。

　　从实际应用场景来看，该装置可作为休闲竞技运动的发射器具使用，也可用于小型物件的短距离推送作业，整体结构无复杂异形曲面，大部分构件均可通过桌面级FDM3D打印机完成制作，打印时无需添加大量支撑结构，降低了打印难度与后处理工作量。装配时仅需标准规格的螺丝、弹簧与密封胶圈即可完成整机组装，所有紧固件均采用通用公制规格，替换获取十分便捷。

　　装置的整体尺寸控制在单手握持可操作的范围内，收纳状态下可放入普通背包侧袋，便于户外携带使用。结构上未设置复杂的自动供弹机构，采用单次装填的操作模式，结构可靠性更高，故障排查难度低，即使无机械基础的使用者也可按照装配关系快速排查卡滞、漏气等常见问题。密封部位采用标准O型圈设计，密封槽尺寸按照气动密封标准设计，可保证低压状态下的气体密封效率，减少击发时的气体泄漏量，保证能量输出的稳定性。
