V型六缸发动机摇臂总成结构设计

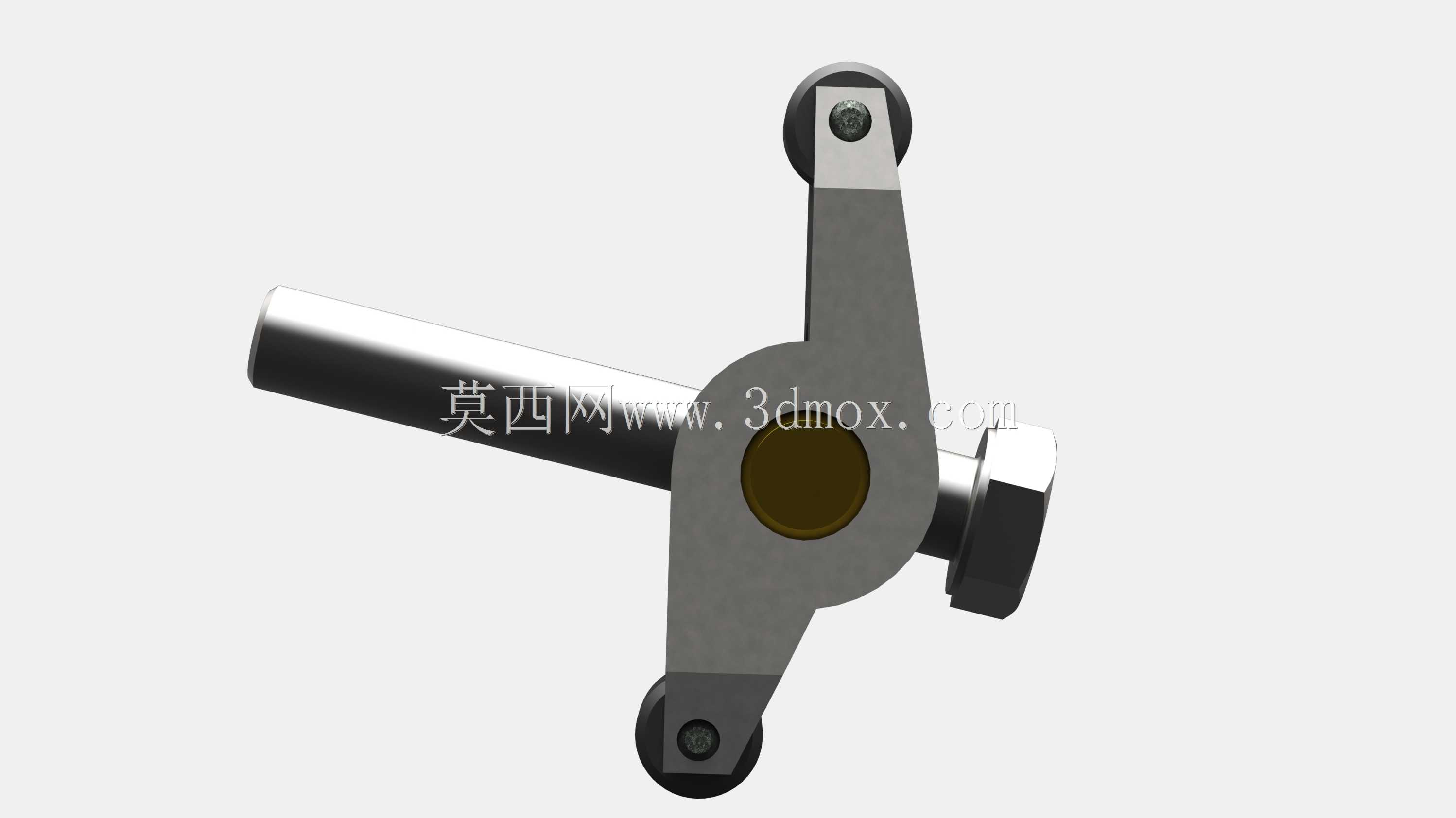

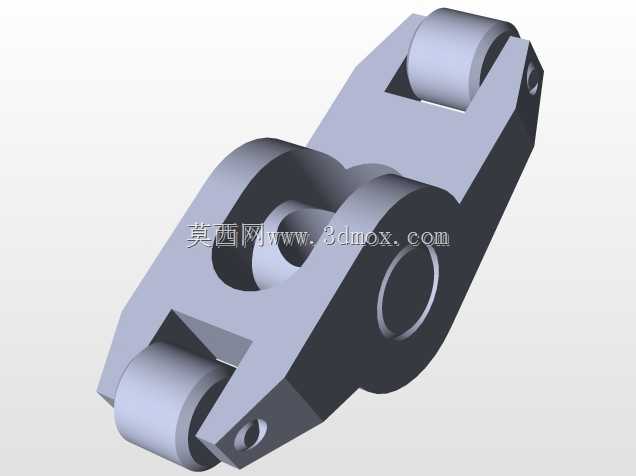

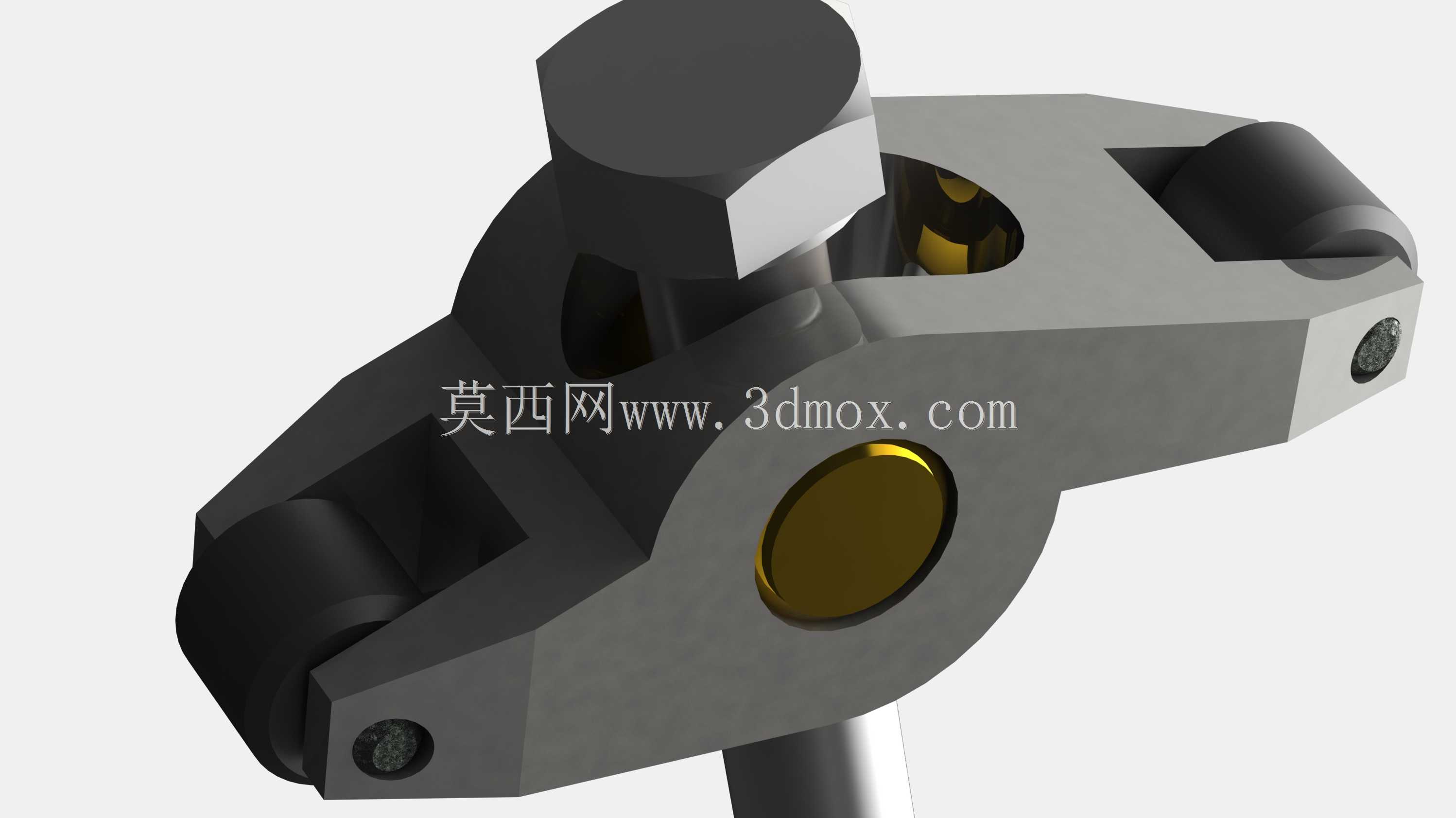

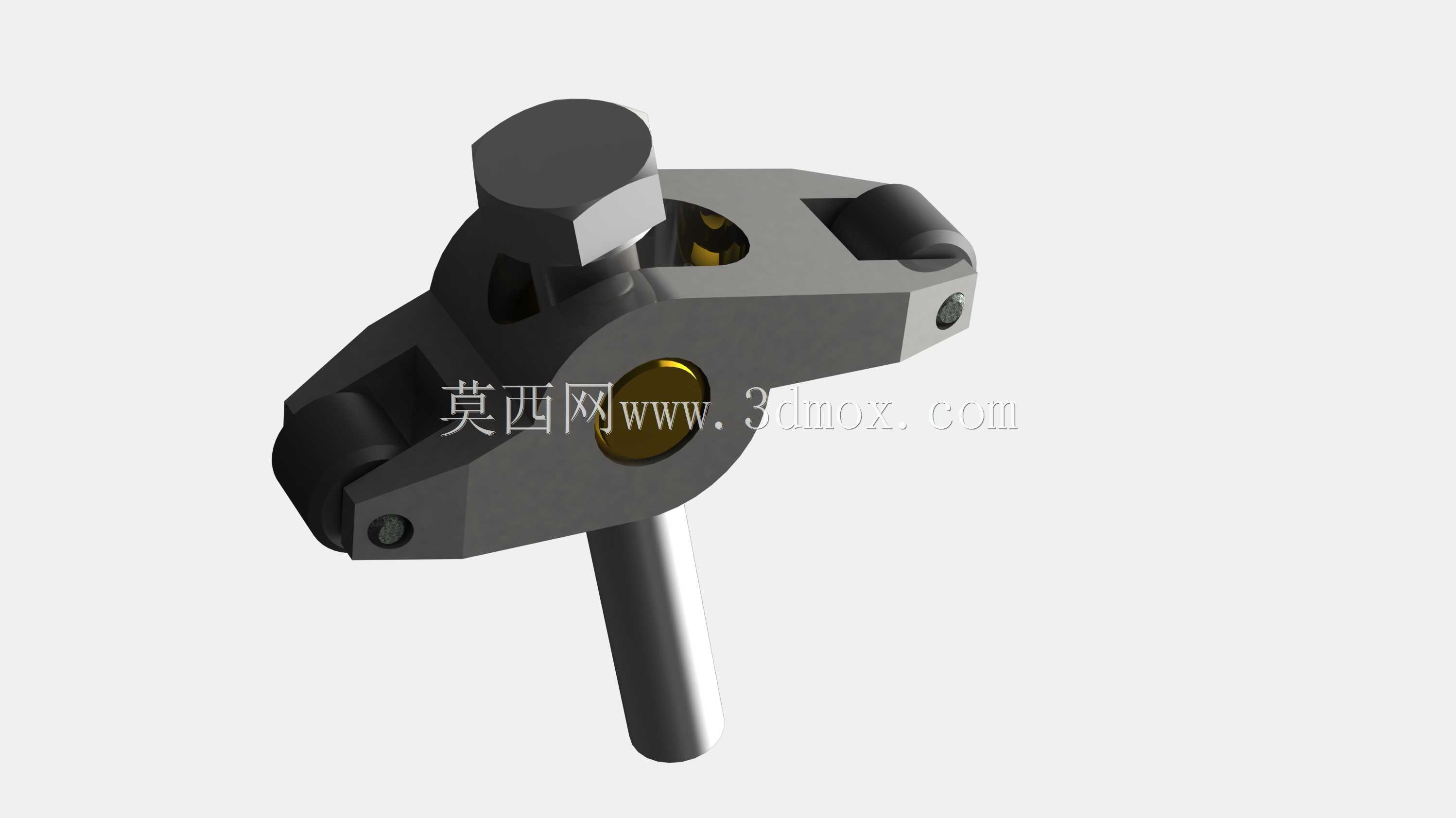

　　在车用V型六缸内燃机的配气系统布局中，摇臂总成是承接凸轮轴驱动力、精准控制气门开闭时序与升程的核心传动部件，其结构合理性直接决定发动机进排气效率、怠速稳定性与高转速区间的动力输出表现，是配气机构设计中需要反复校核运动干涉、接触应力与安装适配性的关键组件。这款摇臂总成采用滚子接触式结构设计，摇臂本体以高强度合金结构钢为基体，与凸轮轴接触的一端集成了带滚针轴承的钢制滚子，将传统摇臂与凸轮之间的滑动摩擦转化为滚动摩擦，可大幅降低配气机构的传动摩擦损失，减少凸轮型面的磨损失效概率，同时降低发动机运转过程中配气机构的驱动功耗，对于提升整机燃油经济性有明确的正向作用。摇臂与气门杆端接触的位置设计了圆弧型硬化工序接触面，

　　表面经过高频淬火处理提升耐磨性能，接触弧面的曲率经过反复匹配，可在气门开闭的摆动过程中始终保持与气门杆端面的均匀接触，避免偏磨导致的气门密封失效、气门导管异常磨损等常见故障。摇臂的枢轴位置集成了带自润滑衬套的安装孔，衬套采用铜基含油合金材质，可在发动机长期运转过程中持续释放润滑油脂，减少枢轴位置的转动阻尼与磨损，衬套与摇臂本体采用过盈压装配合，压装后经过精度铰削保证内孔同轴度，避免摇臂摆动过程中出现卡滞、异响问题。从安装边界来看，这款摇臂总成的整体轮廓适配V6发动机夹角布局下的气缸盖安装空间，摇臂的摆动行程经过运动仿真校核，在最大气门升程位置不会与气缸盖内壁、气门弹簧上座、相邻缸的摇臂结构发生运动干涉，

　　各部件的运动包络预留了足够的热膨胀间隙，可适配发动机从冷启动到全负荷高温工况下的尺寸变化需求。摇臂上集成的液压挺柱适配接触面，可配合液压挺柱自动补偿气门间隙，无需在保养过程中手动调整气门间隙，降低后期维护成本，同时可消除气门间隙带来的运转异响，提升发动机运转的平顺性。在实际装配场景中，这款摇臂总成需要与对应角度的摇臂轴、定制型线的凸轮轴、匹配刚度的气门弹簧配合使用，安装时需要保证摇臂枢轴孔与摇臂轴的配合间隙在设计公差范围内，滚子与凸轮型面的接触线对齐无偏斜，气门端接触面与气门杆端面的接触位置落在端面中心区域，避免偏载。从结构设计思路来看，这款摇臂采用了等强度梁的截面设计，在保证摇臂整体刚度、抵抗凸轮驱动力带来的弯曲变形的前提下，

　　尽可能去除非受力区域的材料，降低摇臂自身的运动惯量，减少配气机构在高转速下的惯性力，避免气门出现飞脱、反跳等异常工况，提升发动机的最高可靠运转转速。摇臂表面做了发黑防锈处理，可耐受发动机舱内的油气、高温环境，避免长期使用出现锈蚀卡滞问题。在发动机实际运转过程中，摇臂会以枢轴为支点做往复摆动，将凸轮轴的旋转运动转化为气门的直线往复运动，其传动比经过匹配设计，可将凸轮的升程按照固定比例放大到气门端，保证气门的开启升程、开启持续角、开闭相位完全符合配气正时的设计要求，直接影响发动机的充气效率与排气彻底性，是决定发动机动力输出特性的核心传动部件之一。针对V6发动机的布局特点，这款摇臂的外形尺寸做了针对性优化，左右两列气缸的摇臂采用对称化结构设计，减少零部件的种类，降低生产制造与装配的复杂度，同时提升零部件的通用互换性，方便后期维修更换。
