内燃机发动机连杆结构三维建模

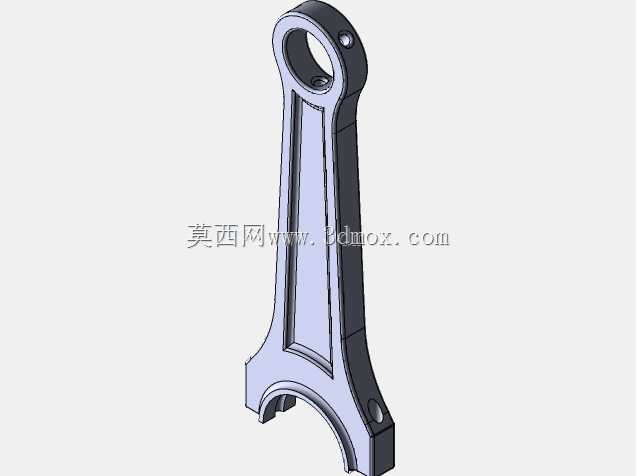

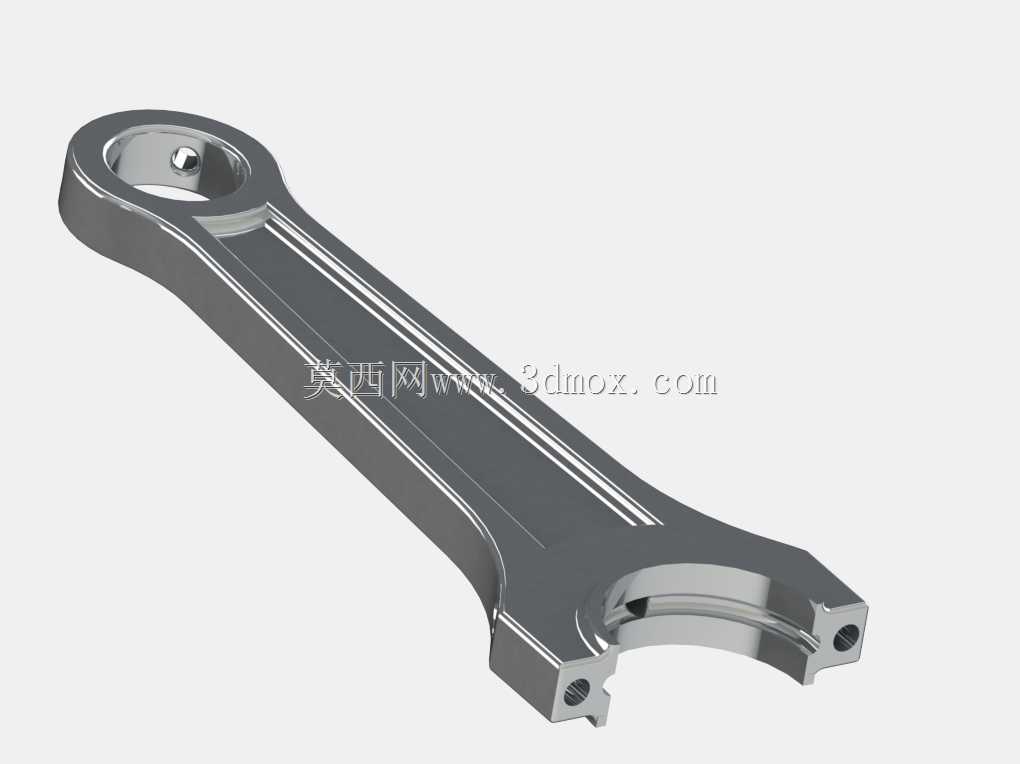

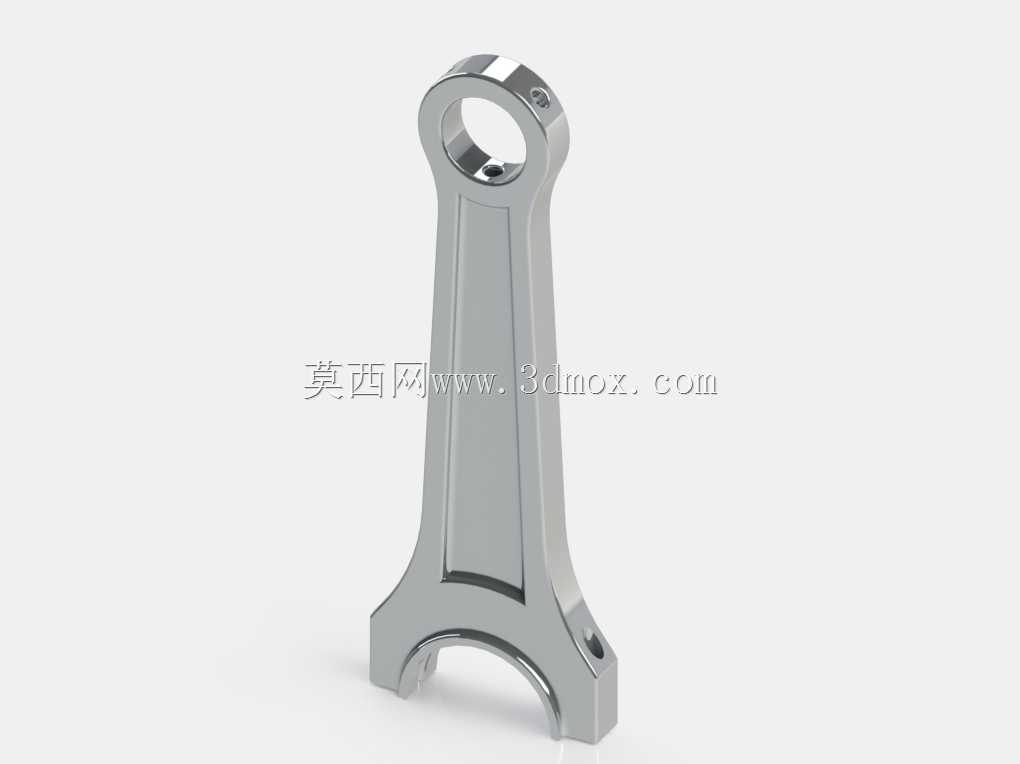

　　在往复式内燃机的动力传递路径中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力总成的运行可靠性与疲劳寿命。该连杆模型采用分体式大头结构设计，小头端为整体式圆环结构，用于通过活塞销与活塞组件铰接，大头端采用斜切口剖分设计，配套连杆盖通过螺栓紧固形成完整轴孔，用于包覆曲轴连杆轴颈，实现与曲轴的铰接传动，这种剖分结构可在曲轴装配完成后完成连杆组件的安装，适配多数内燃机的装配工艺要求。从实际工况适配角度看，连杆在运行过程中需要承受活塞传递的燃气爆发压力、往复运动惯性力以及旋转过程中的离心载荷，交变载荷的作用要求杆身采用变截面工字形结构，该结构在保证纵向抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，

　　减少往复运动产生的惯性载荷，降低曲轴系的整体负载。模型的外形尺寸设计严格遵循内燃机连杆的常规安装边界：小头端内孔尺寸适配常用规格的活塞销配合公差，孔壁预留有润滑油道的布置空间，可将曲轴侧的压力润滑油引导至活塞销配合面，实现铰接副的持续润滑；大头端内孔尺寸适配对应排量发动机的曲轴连杆轴颈直径，剖分面的定位结构采用止口定位形式，可保证连杆盖与杆身的装配位置精度，避免螺栓受剪切载荷，提升连接可靠性。杆身的过渡区域均采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险，这一设计细节直接对应实际生产中连杆锻造毛坯的工艺要求，所有棱边的圆角处理可减少热处理过程中的应力集中，同时降低运行过程中应力突变带来的失效概率。从装配适配性来看，

　　该连杆的大小头中心距、大头端的最大外廓尺寸、螺栓孔的位置度均严格匹配对应机型的缸体内部安装空间，避免运行过程中与缸套、曲轴平衡块发生运动干涉；小头端的顶部与底部预留有足够的活塞运动避让空间，可适配不同压缩比的活塞燃烧室高度调整需求。在实际工程应用中，这类连杆不仅用于传统车用汽油、柴油发动机，也可通用在小型通用汽油机、空压机、柱塞泵等采用曲柄连杆机构实现运动形式转换的动力设备中，不同应用场景下仅需调整大小头孔径、中心距以及杆身截面参数，即可适配不同的载荷与行程要求。建模过程中对连杆的受力薄弱区域做了结构强化处理，杆身与大小头的衔接位置做了渐变加厚处理，对应实际产品中锻造纤维流线的连续走向要求，

　　避免机械加工过程中切断金属流线导致的强度下降；大头端的螺栓凸台结构做了下沉设计，既保证螺栓的拧紧支撑面面积，又尽可能降低大头端的整体外廓尺寸，减少曲轴旋转过程中的迎风阻力与搅油损失。模型的所有配合面均预留了合理的加工余量参考，大小头内孔的最终尺寸需要在连杆与连杆盖紧固后进行精镗加工，保证孔的圆柱度与尺寸精度，满足轴瓦与活塞销的配合公差要求，这一设计逻辑完全贴合实际连杆的加工工艺流程，可作为工艺设计、教学演示、结构改型的基础参考模型。
