便携手动塑料外壳卷笔刀结构设计

　　日常办公与学生文具场景中，手动卷笔刀是普及率极高的小型切削工具，这款结构设计完全围绕手动削笔的实际使用需求展开，没有多余的冗余结构，所有部件的配合都经过实际使用场景的验证。从实际使用逻辑出发，卷笔刀的核心功能是通过固定角度的切削刃，将木质铅笔的端部切削出适配书写的锥形笔尖，同时保证切削过程中铅笔不会晃动、刀片不会移位，削出的笔尖均匀无毛刺，不会出现断铅或者偏芯的情况。

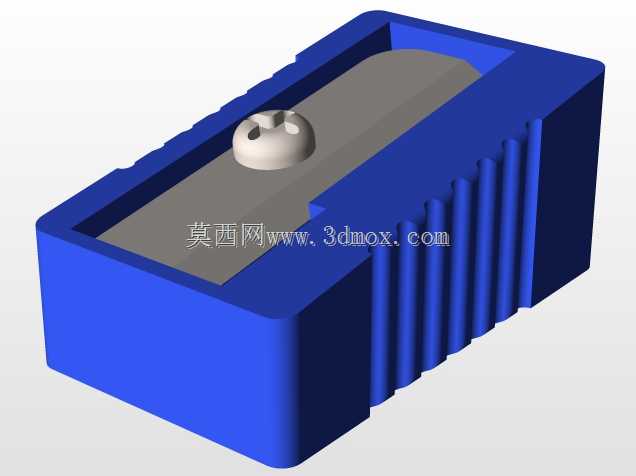

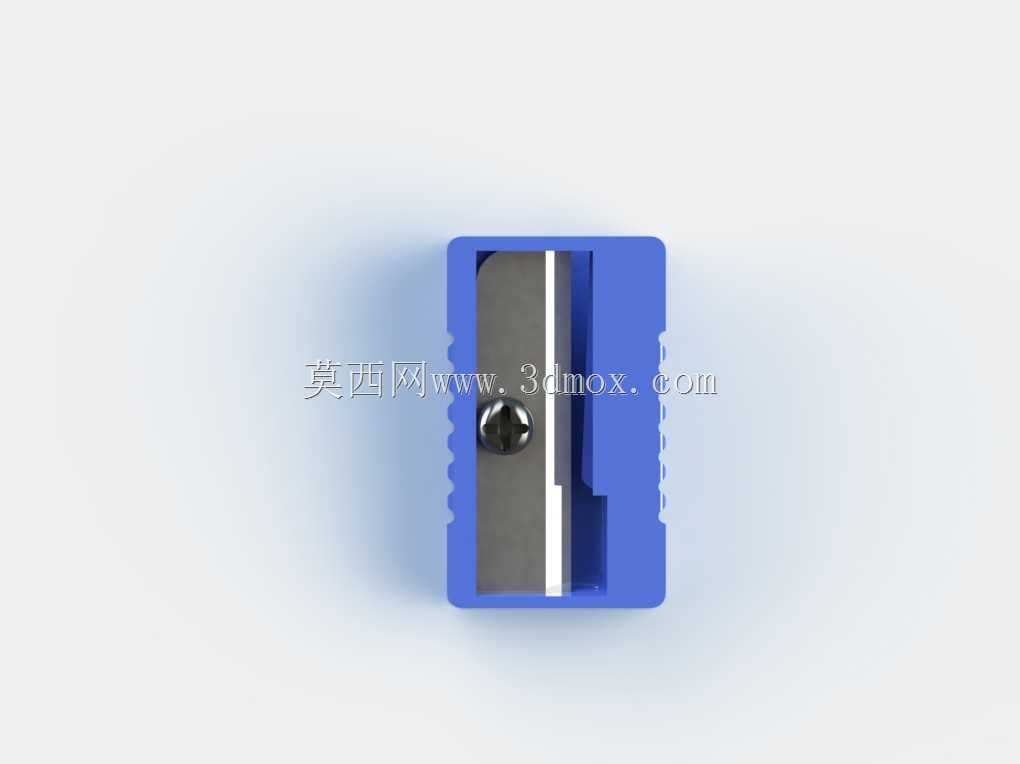

　　设计过程中首先确定的是刀片的安装角度，经过多轮实际切削测试，最终将刀片与铅笔插入锥孔的夹角设定为22度，这个角度下切削出的笔尖锥度适中，既不会因为锥度过尖导致书写时容易断铅，也不会因为锥度过钝影响书写的流畅度。刀片采用单刃平直刀片，通过一颗沉头螺丝固定在塑料壳体的安装槽内，安装槽做了定位凸台设计，装配时刀片可以直接卡入定位，不需要反复调整位置，拧紧螺丝后刀片不会出现偏移，长期使用后如果刀片变钝，只需要拧开螺丝更换同规格的标准刀片即可，不需要更换整个壳体，降低了使用成本。

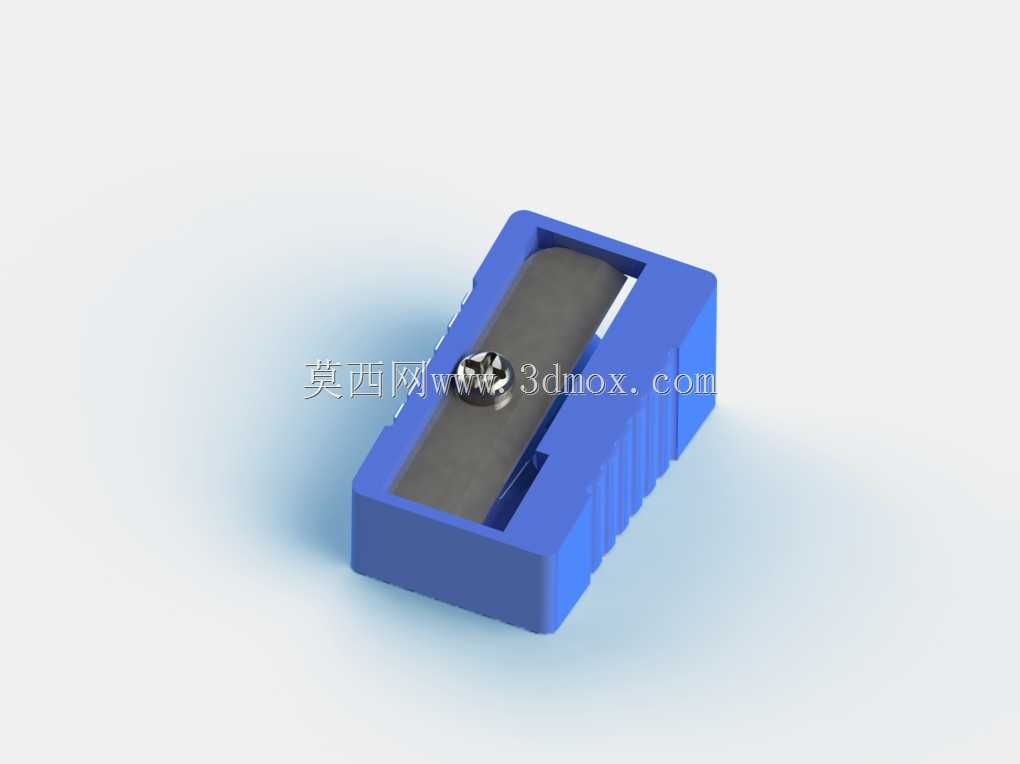

　　外壳部分采用ABS塑料注塑成型，整体外形为带圆角的长方体结构，握持侧做了多道平行的防滑凹槽，手指握持时的摩擦力足够，即便是手部出汗或者沾有少量污渍，也能稳定握持不会打滑。壳体的锥孔部分做了加厚处理，因为铅笔插入时会对锥孔内壁产生持续的挤压和摩擦，加厚的壁厚可以保证长期使用后锥孔不会出现磨损变形，始终保持与铅笔的同轴度，避免削出偏芯的笔尖。锥孔的入口处做了1mm的圆角过渡，铅笔插入时不会被孔口的锐边刮伤木质笔杆，插入过程顺滑无卡顿。

　　排屑槽的设计直接影响使用体验，这款卷笔刀的排屑槽宽度设置为8mm，深度与锥孔的切削区域完全连通，切削产生的木屑可以顺着排屑槽直接排出，不会在切削区域堆积造成卡滞，即便是连续削多支铅笔，木屑也不会堵塞排屑通道。壳体的侧边做了1.5mm的加厚筋条，从壳体顶部一直延伸到底部，既提升了整体的结构强度，意外掉落时不会出现壳体开裂的情况，也能在堆叠放置时起到定位作用，多个卷笔刀放在一起不会轻易滑落。

　　从安装边界来看，这款卷笔刀属于手持便携工具，不需要额外的固定安装结构，整体外形尺寸控制在长35mm、宽20mm、高15mm的范围内，可以轻松放入笔袋、文具盒甚至衣服口袋中，不会占用过多的收纳空间。刀片的安装位置完全隐藏在壳体内部，只有切削刃部分伸入锥孔区域，日常使用时手指不会直接接触到刀片刃口，避免了误触划伤的风险，即便是低龄学生使用也有足够的安全保障。

　　在结构配合上，壳体的上下合模面做了0.2mm的止口设计，注塑成型后合模缝的间隙控制在0.05mm以内，不会出现划手的毛边，也不会有木屑从合模缝中漏出。固定刀片的螺丝采用M2规格的十字沉头螺丝，沉头孔完全埋入壳体表面，螺丝拧紧后头部与壳体表面齐平，不会突出影响握持手感。实际测试中，这款卷笔刀可以适配直径7-8mm的标准木质铅笔，切削一支铅笔的时间只需要3-5秒，切削出的笔尖长度在8mm左右，完全满足日常书写、绘图的使用需求。

　　针对长期使用的磨损问题，刀片安装槽的定位面做了微凸的硬化处理，即便是多次拆装刀片，定位面也不会出现凹陷变形，始终能保证刀片的安装角度准确。壳体的外表面做了哑光磨砂处理，不容易残留指纹和污渍，日常清洁只需要用干布擦拭即可，不需要特殊的维护。整个产品的零件数量只有三个：塑料壳体、刀片、固定螺丝，装配工序简单，适合大批量注塑生产，生产过程中的良率可以控制在很高的水平，单件的生产成本也能控制在合理区间，适配大众文具市场的消费需求。
