V12发动机配套高精度曲轴结构设计

项目分类:发动机 发布时间:2022-01-21 ID:510131
  • V12发动机配套高精度曲轴结构设计
  • V12发动机配套高精度曲轴结构设计
  • V12发动机配套高精度曲轴结构设计

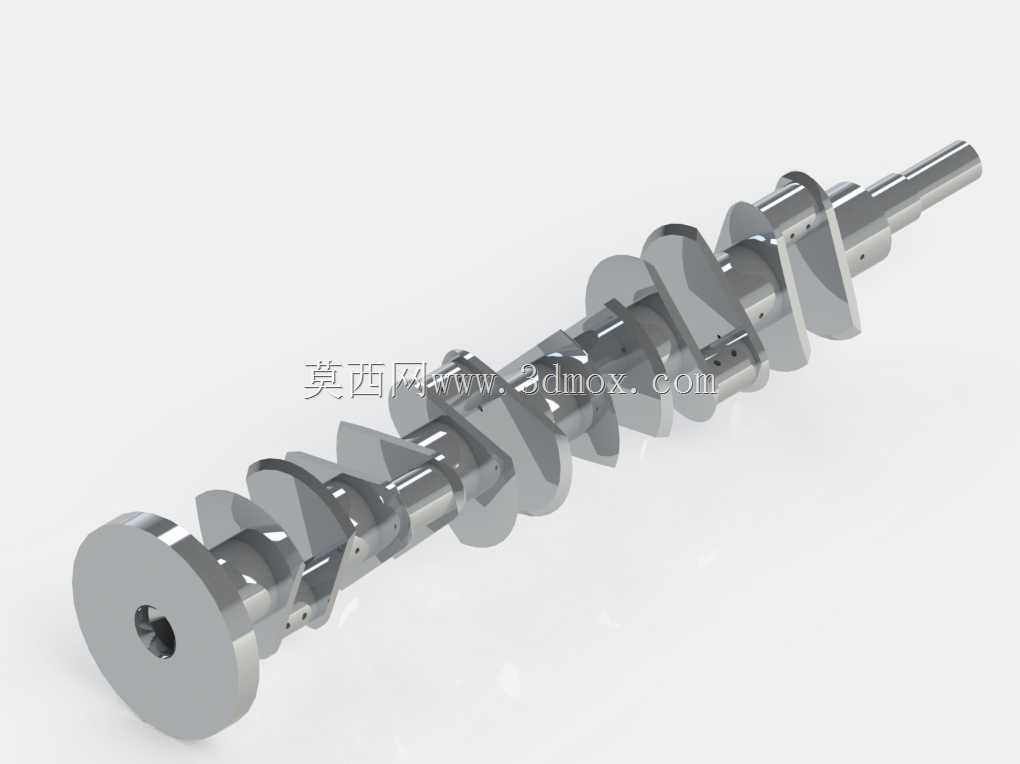

  作为内燃机核心动力传递部件,曲轴的结构合理性直接决定V12发动机的运转平顺性、动力输出上限与整机服役寿命,这类多缸机曲轴的设计逻辑完全区别于小排量直列机型,需要在12个曲柄销的相位排布、主轴颈载荷分配、动平衡冗余量、润滑油道走向之间找到最优平衡点。从实际装车场景来看,这类V12曲轴多用于大排量豪华乘用车动力总成、高性能赛事赛车引擎、固定式高功率发电机组动力端,不同应用场景下的设计侧重存在明显差异:乘用机型需要优先控制运转振动与NVH表现,赛事机型要在轻量化前提下提升高转速下的结构强度,发电机组用曲轴则更侧重长期恒定转速下的疲劳耐久性能。

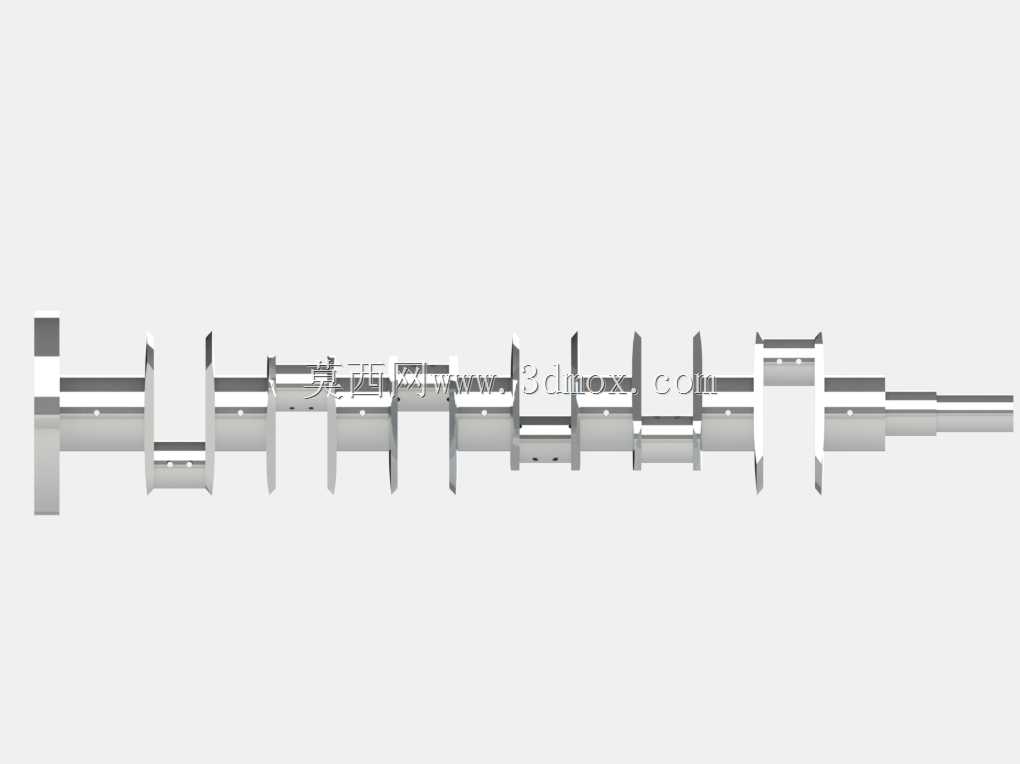

  从结构功能特性来看,该曲轴采用全支承式设计,每两个相邻曲柄销之间都设置独立主轴颈,配合缸体上的主轴承座形成多点支撑,可有效抵消12个气缸交替做功产生的交变弯曲载荷,避免高转速下出现轴系挠曲变形。曲柄销采用120度等间隔相位排布,完美匹配V型12缸发动机60度夹角的气缸布局,能够实现做功冲程的均匀交替,让整机输出扭矩波动控制在极低水平,这也是V12发动机天生具备平顺性优势的核心结构基础。每个曲柄臂上都集成了平衡重结构,平衡重的外形经过偏心轮廓优化,可精准抵消曲柄销与连杆大头旋转运动产生的离心力,以及活塞连杆组往复运动产生的一阶、二阶惯性力,从结构层面降低整机振动源,不需要额外加装大尺寸平衡轴就能满足高转速运转的动平衡要求。

  设计过程中需要重点把控的尺寸边界包含多个维度:首先是主轴颈与曲柄销的直径匹配,需要根据目标机型的最大爆发压力、最高设计转速计算轴颈表面的比压,确保轴瓦在全工况下都能形成稳定润滑油膜,避免出现干磨烧瓦故障;其次是轴向尺寸链的公差分配,从前端皮带轮安装轴颈、各档主轴颈定位端面、曲柄销宽度到后端飞轮安装法兰的端面跳动,都需要严格控制形位公差,否则会导致装机后曲轴轴向窜动超差,引发正时系统跳齿、飞轮偏磨等连锁故障;还有润滑油道的孔径与走向设计,主油道从主轴颈表面斜向贯通至对应曲柄销表面,孔道转角处采用大圆弧过渡避免应力集中,同时要控制油道孔的表面粗糙度,防止润滑油流动过程中产生节流损失,保证高转速下连杆轴承的润滑供油压力充足。

  从安装适配的角度来看,曲轴前端的轴颈设置了多个台阶定位面,分别对应正时齿轮、机油泵驱动齿轮、皮带轮、曲轴前油封的安装位置,每个定位面的直径公差、表面粗糙度都有明确设计要求,确保油封密封可靠、传动部件无松旷。后端法兰采用高精度螺栓孔定位布局,匹配飞轮与离合器总成的安装,法兰端面上的定位销孔可保证飞轮安装的动平衡精度不被破坏,避免动力输出端出现扭转振动。曲柄销的表面设计有较高的粗糙度要求,配合轴瓦的油槽结构可在运转初期快速形成油膜,提升磨合效率。另外在曲柄臂与轴颈的过渡位置,全部采用沉割圆角设计,避免截面突变产生的应力集中,这一细节直接决定曲轴的疲劳强度,可有效应对交变载荷下的轴颈断裂风险。

  在实际建模过程中,需要先完成整体轴系的中心线排布,确定各档主轴颈、曲柄销的中心距与相位角,再逐段生成轴颈实体,之后通过布尔运算整合平衡重结构,最后完成润滑油道、安装孔、定位面等细节特征的制作。建模时需要特别注意各回转面的同轴度约束,所有主轴颈的公共轴线要作为整个模型的基准轴,所有形位公差的标注都要基于该基准展开,这样生成的模型导入工程图模块后可直接生成符合生产要求的加工图纸,不需要反复调整基准。对于平衡重的偏心轮廓,需要结合动平衡计算的质心偏移量反复调整外形,确保每一组曲柄的平衡量都在设计允许范围内,减少后续实物加工后的动平衡去重工作量。
