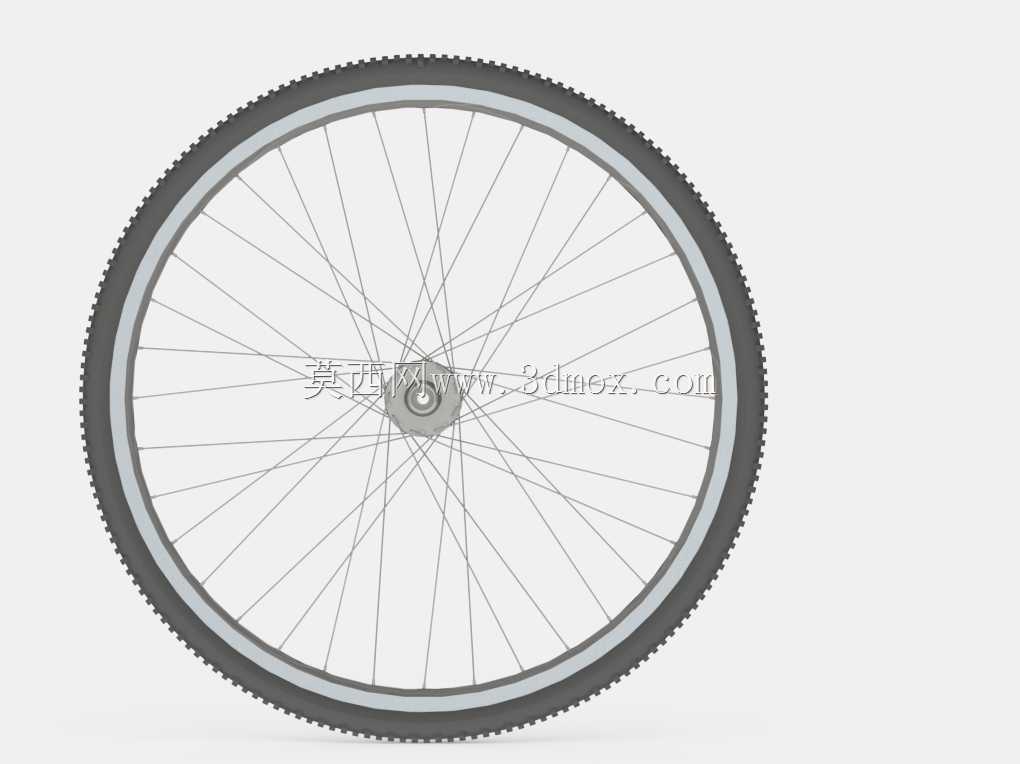

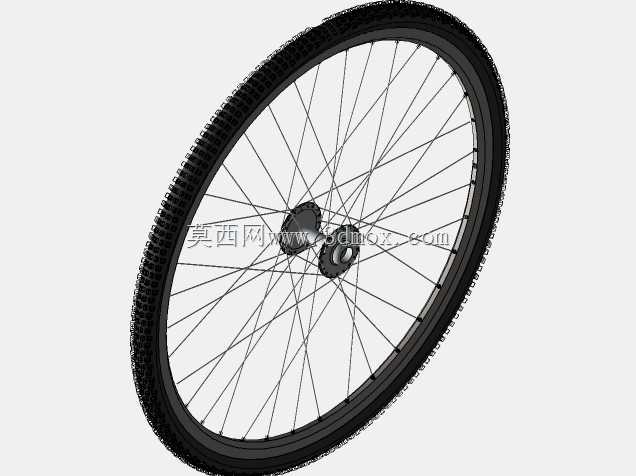

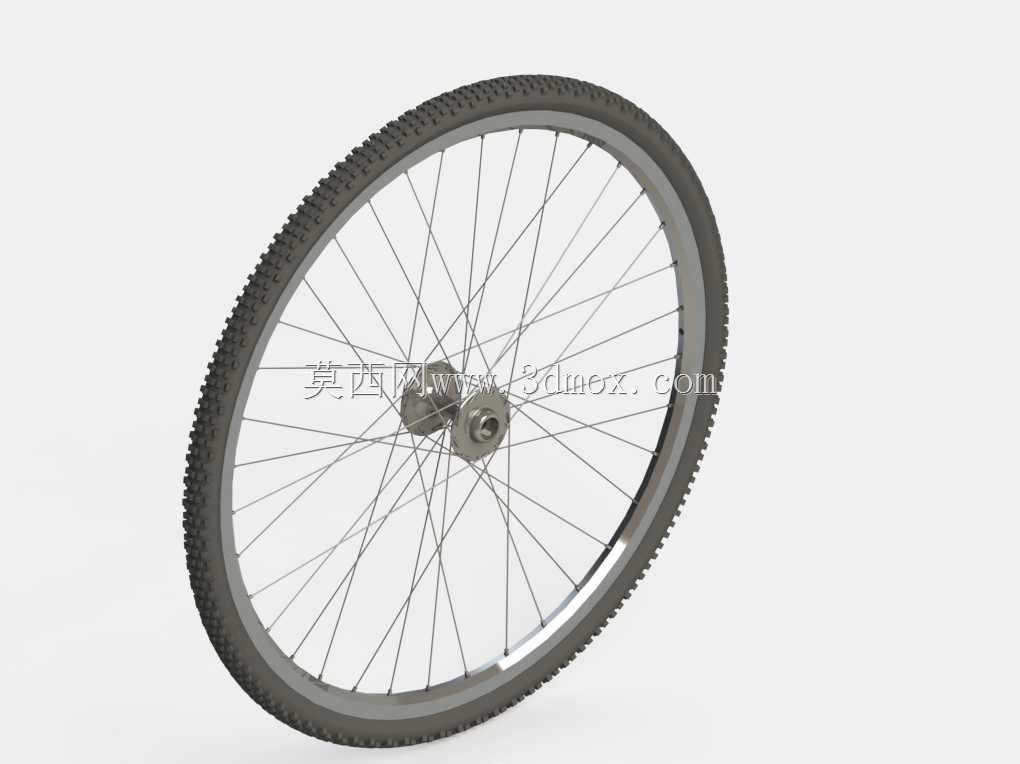

简易辐条式自行车车轮结构设计

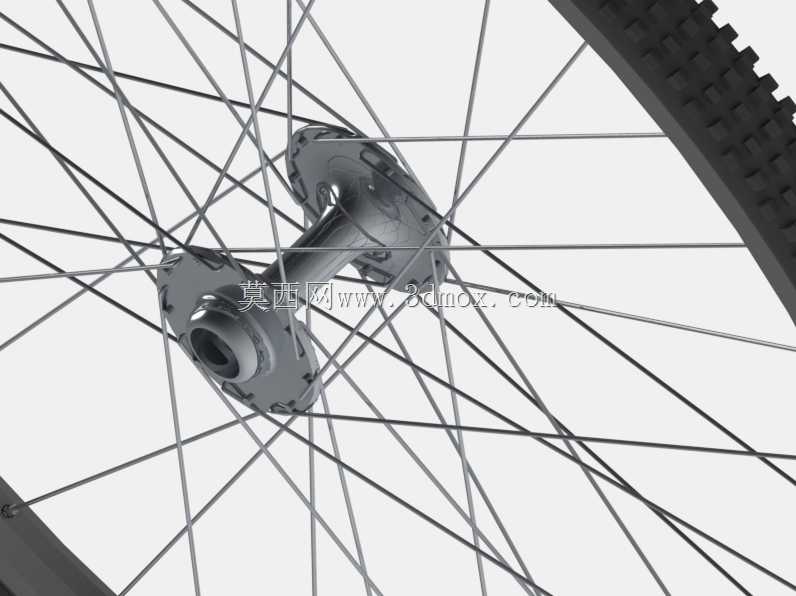

　　日常通勤、山地越野等不同骑行场景下，车轮作为自行车直接接触地面的核心承载部件，其结构合理性直接决定骑行过程中的滚动阻力、承载能力与路面冲击缓冲表现。这套辐条式车轮结构，采用常规自行车轮组的经典受力架构，花鼓作为轮组的核心旋转支撑部件，内置轴承安装位，两端设置与前叉或后叉配合的安装轴段，可直接适配标准开档尺寸的自行车架体安装位，无需额外定制转接结构即可完成装配。

　　设计过程中优先考虑辐条的受力均匀性，每根辐条从花鼓法兰盘的安装孔延伸至轮辋的对应固定点位，采用交叉编法的排布逻辑，既可以保证轮组承受垂直载荷时的应力分散效果，避免单根辐条应力集中引发的断裂失效，也能在轮组受到侧向冲击力时提供足够的侧向刚度，减少过弯或侧倾状态下的轮组形变量。轮辋部分采用等截面环形结构，边缘预留标准轮胎安装槽位，可适配对应尺寸的常规充气外胎与内胎组件，轮辋上的辐条孔位做了沉台处理，避免辐条帽安装后突出轮辋内壁，防止充气后内胎被辐条帽磨损引发漏气问题。

　　从实际使用场景出发，这类轮组可适配城市通勤自行车、入门级山地自行车的装配需求，花鼓的轴身长度、法兰盘直径均参考通用民用自行车的尺寸规范设计，安装时只需将花鼓轴段卡入车架叉体的安装槽，锁紧固定螺母即可完成轮组与车架的连接，后续维护时只需通过调整辐条张力即可校正轮组的偏摆与跳动，无需复杂的专用工装即可完成日常维保操作。辐条的排布角度经过受力校核，垂直方向加载时所有辐条可协同承担载荷，将地面传递的冲击力均匀分散到整个轮辋环向结构上，避免局部应力过大导致轮辋变形；花鼓的轴孔与轴承配合位采用同轴度公差约束，保证轮组旋转时的跳动量控制在合理范围内，降低骑行过程中的轮组阻力与异常磨损。

　　轮辋的截面形状兼顾了结构强度与轻量化需求，在保证轮胎安装限位可靠性的前提下，去除了非受力区域的多余材料，既可以控制轮组整体重量，也能保证轮辋承受路面冲击时的抗变形能力。花鼓两端的轴肩位置设置了标准螺纹段，可适配常规的飞轮安装位或碟刹安装座，拓展轮组的适配场景，无需修改主体结构即可满足不同配置自行车的装配要求。辐条与花鼓、轮辋的连接位置均做了应力释放设计，避免交变载荷作用下连接位置出现疲劳裂纹，延长轮组的实际使用寿命。

　　在实际装配调试环节，这类轮组的编圈操作门槛较低，只需按照交叉编法的顺序依次固定辐条，再通过辐条扳手逐根调整辐条张力，将轮组的径向跳动、端面偏摆调整至允许公差范围内即可投入使用，对于自行车维修、整车组装的从业者来说，不需要特殊的专业设备即可完成全流程操作，适配绝大多数民用自行车的维修替换与整车组装需求。轮组整体的安装边界完全符合民用自行车的通用尺寸规范，不需要对车架、前叉结构做任何修改即可直接替换同规格的原厂轮组，适配性较强。
