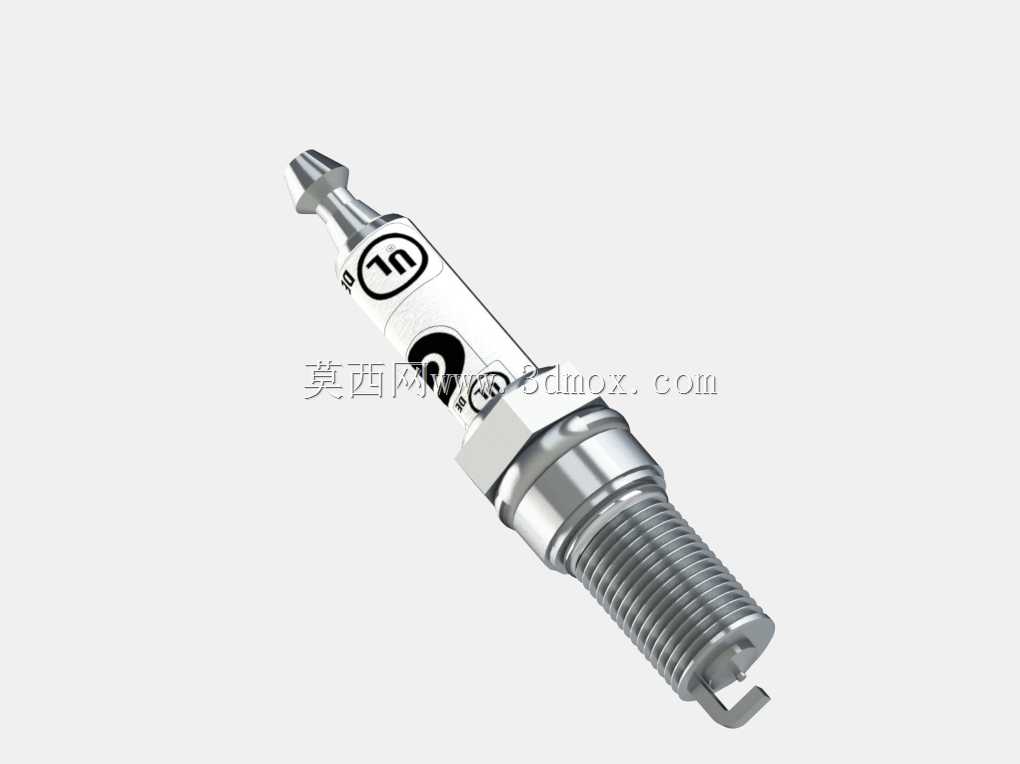

V12发动机配套火花塞结构设计方案

　　在大排量多缸内燃机的开发流程中，点火系统核心部件的匹配设计直接决定整机动力输出的平顺性与燃烧效率，本次针对V12机型开发的火花塞，从安装边界到电极结构都做了针对性适配。首先从安装匹配维度看，这款火花塞的螺纹段采用公制标准细牙螺纹设计，螺纹有效啮合长度严格匹配V12发动机铝制缸盖的安装孔深度，避免螺纹过长顶碰活塞顶部、或是过短导致密封垫圈压合不足引发缸压泄漏的问题；六角安装台的对边尺寸适配主流套筒规格，安装时的扭矩传递面做了倒角处理，减少套筒打滑损伤棱边的概率，密封垫圈采用叠层金属结构，压合后可填充缸盖安装面的微观不平度，保证燃烧室的密封可靠性。

　　从实际使用场景来看，V12发动机高转速工况下缸内燃烧压力峰值高、瞬时温度波动大，这款火花塞的绝缘体采用高氧化铝陶瓷材质，高温下的绝缘电阻可满足30kV以上点火电压的绝缘需求，避免高压漏电导致的点火能量损失；中心电极与侧电极的间隙经过反复匹配，兼顾低速低负荷下的点火可靠性与高转速大负荷下的火焰传播速度，电极端头采用贵金属合金材质，可耐受长期点火的电弧烧蚀与混合气燃烧的化学腐蚀，减少长期使用后的间隙变大问题，延长部件的维护周期。

　　设计过程中，首先结合V12发动机的燃烧室形状确定了火花塞的伸入长度，保证电极端头处于燃烧室的中心区域，让火焰传播距离在各个方向尽量均匀，缩短燃烧持续期，降低爆震发生的概率；瓷绝缘体的爬电距离做了加长设计，即便在缸盖温度较高、火花塞表面存在轻微积碳的情况下，也能避免表面闪络导致的缺火问题。接线螺母部位采用卡扣式结构，可适配高压点火线与独立点火线圈两种连接形式，满足不同点火系统配置的装机需求，金属壳体表面做了镀锌钝化处理，可抵御缸盖安装部位的水汽与油液腐蚀，避免长期使用后拆卸困难的问题。

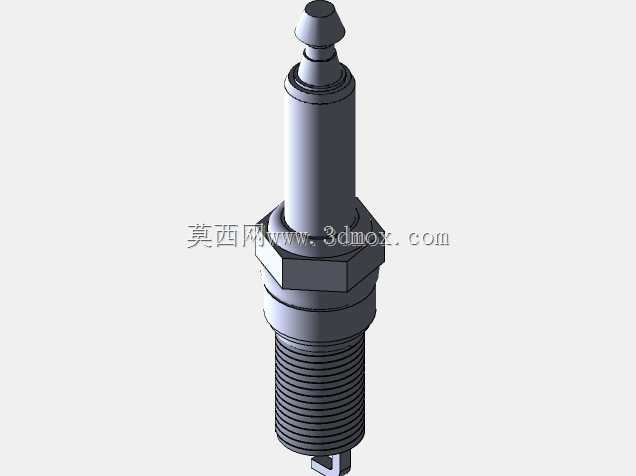

　　从结构细节来看，中心电极的导电密封层采用导电玻璃粉高温烧结工艺，既保证中心电极与接线螺杆之间的导电可靠性，又能实现燃烧室与外界的气密封堵，避免燃烧气体从绝缘体与壳体之间的缝隙泄漏；侧电极采用焊接工艺固定在壳体端面，焊接位置做了应力释放处理，可耐受发动机工作时的高频振动与温度交变，避免侧电极断裂脱落引发的缸内损伤。在建模过程中，所有配合尺寸都按照内燃机火花塞的行业公差要求做了公差带预留，螺纹精度、密封面平面度、电极位置度都满足量产装机的精度要求，既可以作为V12发动机整机建模的配套部件使用，也可作为点火系统结构教学、零部件选型的参考模型，帮助设计人员理解火花塞与缸盖、点火系统的匹配逻辑，在后续的多缸发动机开发中快速完成点火部件的适配设计，减少匹配验证的重复工作量。
