带把手螺纹口家用洗涤剂瓶外观结构设计

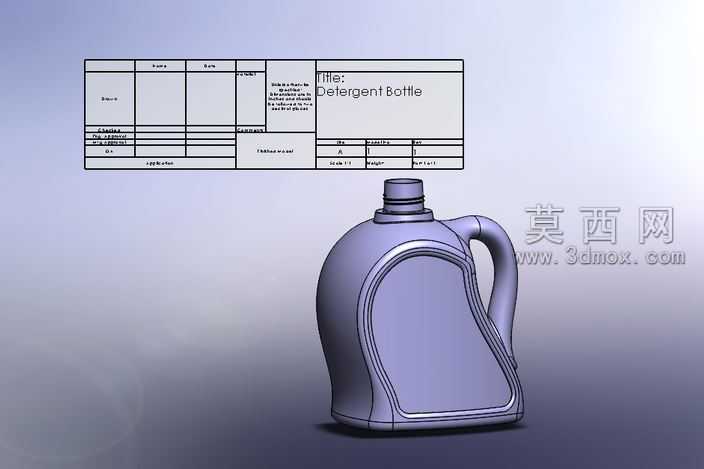

本作品为日化包装类洗涤剂瓶的三维设计方案，采用SolidWorks完成全参数化建模，整体造型贴合家用清洁产品的使用场景与人体工学需求。建模阶段首先绘制瓶身主体的多段轮廓草图，通过放样、曲面填充等命令构建瓶身的流畅弧面，瓶身正面设置内凹式曲面区域，既可以强化瓶身结构强度，减少灌装后液体压力导致的瓶身鼓胀变形，也能为产品标签粘贴提供平整的贴合面，避免标签起翘脱落。把手部分采用一体化曲面建模，与瓶身主体做顺滑的圆角过渡处理，把手内侧弧度贴合成年人手掌握持的自然曲线，握持区域的截面厚度经过优化，既保证拎取满装液体时的结构强度，也避免握持时出现硌手的问题。瓶口部分采用标准螺纹结构设计，螺纹参数匹配常见的洗涤剂瓶盖规格，瓶口与瓶身的衔接处做加厚处理，同时设置密封定位台阶，保证瓶盖旋紧后的密封性能，避免液体渗漏。建模完成后对模型进行了外观渲染，赋予瓶身半透明磨砂塑料材质，模拟日常HDPE洗涤剂瓶的视觉质感，同时搭建了简洁的展示场景，搭配工程图版式的标题栏，清晰标注模型名称与设计属性。整个设计兼顾了外观美观度与生产实用性，所有曲面过渡均做了圆角处理，避免注塑生产时出现应力集中的问题，壁厚参数均匀控制在合理区间，符合吹塑或注塑成型的工艺要求，把手与瓶身的连接位置做了加强结构设计，能够承受满装状态下拎取的载荷，不会出现连接处断裂的问题。整体造型线条流畅，没有突兀的棱角，既符合日化产品的视觉审美，也能在日常使用中避免磕碰划伤，适配洗衣液、衣物柔顺剂、家居清洁剂等多种液态日化产品的包装需求。
