　　日常做消费类手持电子设备的结构设计时，这类便携录音设备的建模逻辑其实和普通遥控器、手持检测仪有共通之处，但又有其专属的功能约束。先从实际应用场景说起，这类设备常被用于课堂随堂记录、商务会谈内容留存、户外采访收音、执法过程音证采集，不同场景对设备的握持感、按键盲操便利性、收音开孔的朝向都有明确要求。比如户外采访时，使用者往往单手握持设备，拇指需要在不目视设备的情况下快速触达录音启停按键，这就要求按键的布局要贴合人手握持时的拇指自然活动范围，不能把高频操作键放在需要挪动手指才能碰到的位置。

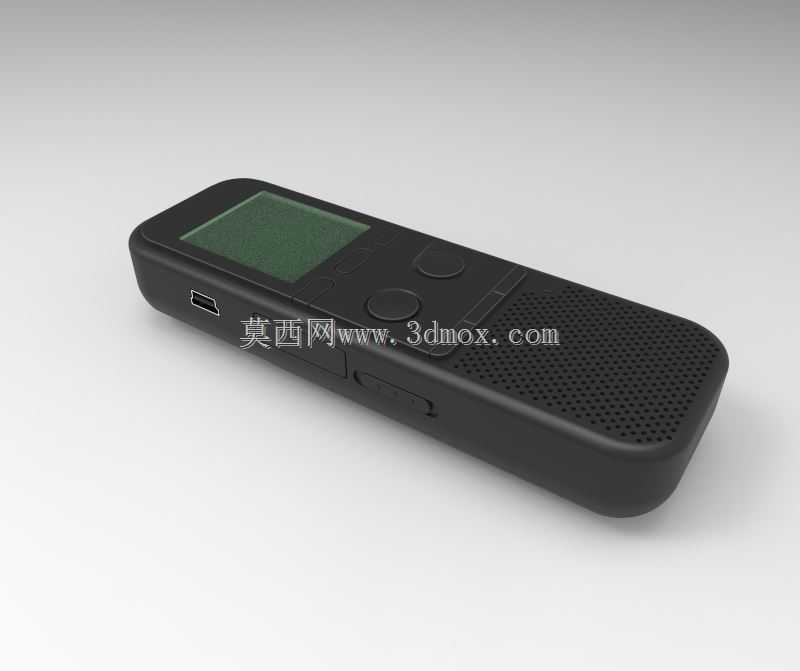

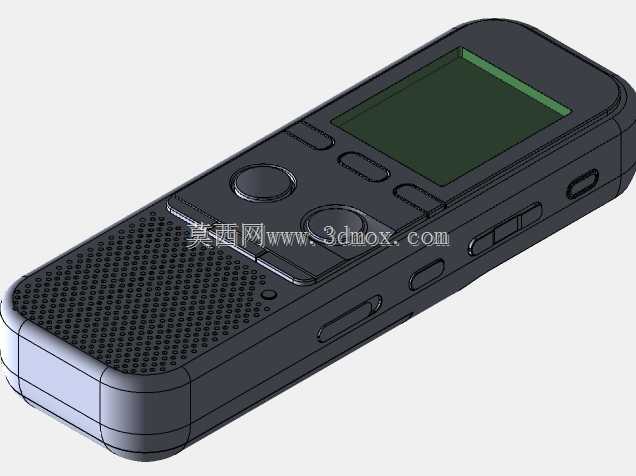

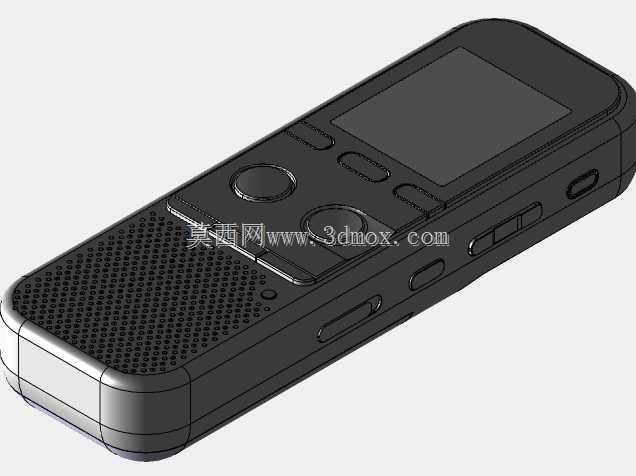

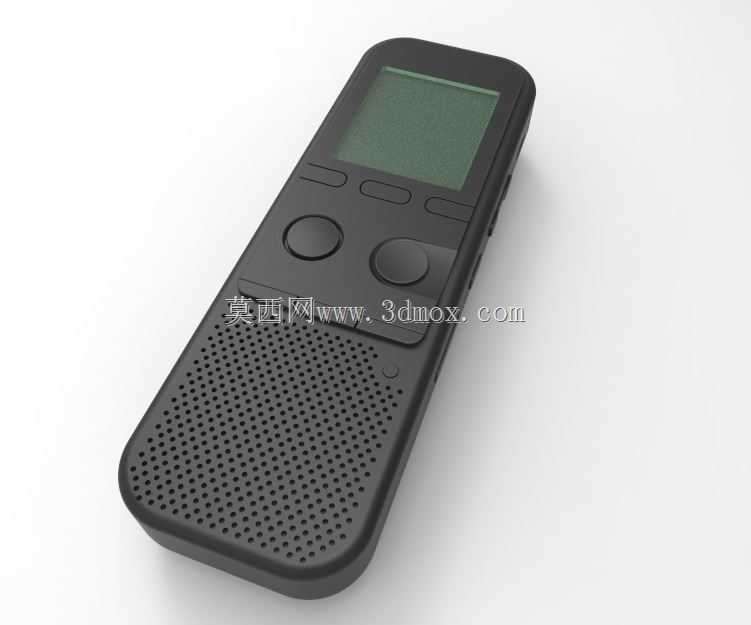

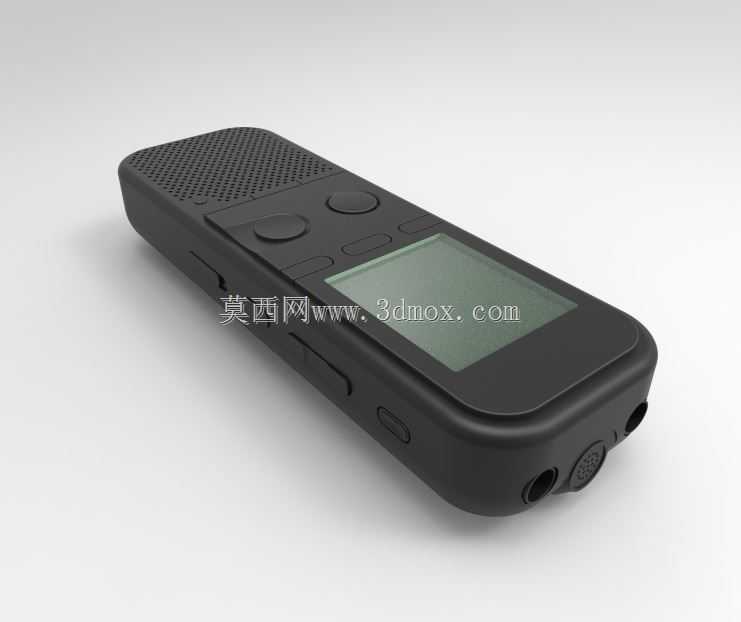

　　从功能特性来看，这款设备正面上方设置了长条形显示屏，用于展示录音时长、剩余存储空间、电量、收音模式等核心信息，屏幕下方排布了两枚圆形大尺寸操作按键，对应录音启停、菜单确认这类高频操作，按键周边设置了长条形的功能切换键，用于切换文件夹、调整收音灵敏度。设备下半部分是整面的收音开孔阵列，开孔采用渐变式排布，靠近内置麦克风的位置开孔密度更高，既保证收音时的声波传导顺畅，又能通过均匀的开孔排布提升外观整体性，同时开孔的孔径控制在0.8mm，既能阻挡日常使用中的灰尘、细屑进入机身内部，又不会对收音效果产生明显的阻尼影响。

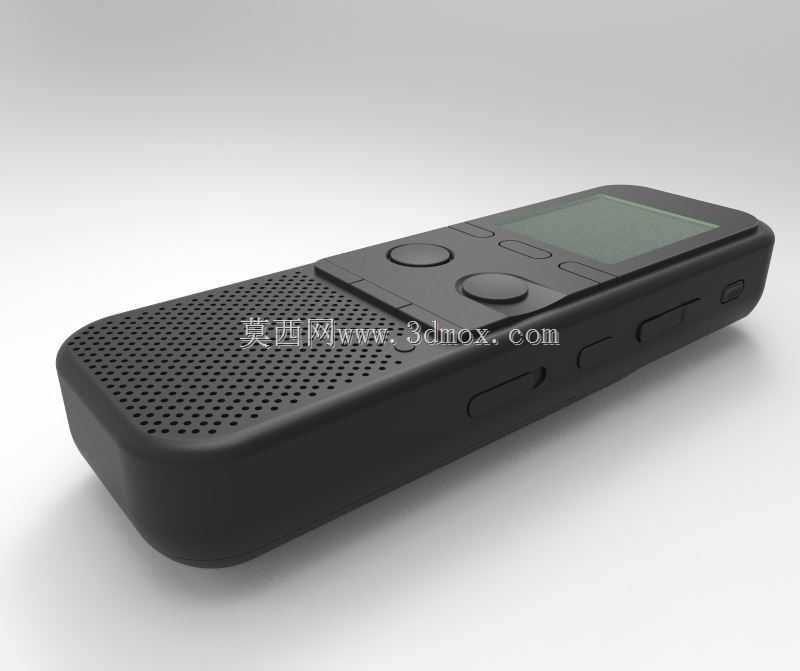

　　设计思路上，整机采用长条形圆角造型，机身厚度控制在15mm左右，宽度适配成年人单手握持的掌宽范围，边缘做了大弧度的R角过渡，避免长时间握持时硌手。机身侧面设置了推拉式的电源锁定键，防止设备放在口袋、包袋中时被误触启动，浪费存储空间或耗尽电量。机身背部预留了电池仓的位置，适配常见的干电池或小型充电锂电池，电池仓盖采用卡扣式结构，不需要额外工具就能开启更换电池，适配长时间户外使用无法及时充电的场景。

　　做结构建模的时候，要重点把控几个安装边界：首先是屏幕的安装槽位，要预留0.2mm的装配间隙，屏幕周边要设计软胶缓冲筋位，防止设备跌落时屏幕受冲击碎裂；其次是按键的装配公差，圆形按键的柱体和机身壳体的安装孔之间要预留0.1mm的间隙，保证按键按压时无卡滞，同时要在按键下方设置硅胶导电胶的安装位，保证按键触发的手感一致，不会出现偏软或偏硬的问题；收音网罩的位置要和内置麦克风的拾音面保持1mm左右的间距，不能直接贴在麦克风上，避免产生摩擦杂音，同时网罩内侧要预留防尘网的粘贴位，防尘网采用透声不透气的聚酯纤维材质，阻挡潮气和灰尘进入机身内部损伤电路元件。

　　机身的壳体采用上下壳扣合的装配方式，合模线设置在机身侧面的中线位置，合模线做了0.05mm的错位公差控制，保证装配后上下壳无明显段差，握持时不会有刮手的感觉。机身底部设置了USB接口的防护盖，平时不用时防护盖扣合在接口上，防止灰尘进入接口影响数据传输和充电功能，防护盖采用软胶材质和机身壳体连接，避免防护盖丢失。另外在设计时还要考虑设备的配重，将电池仓设置在机身下半部分，让设备握持时重心落在手掌中心位置，长时间握持不会出现头重脚轻的疲劳感。收音麦克风的安装位要做局部的加强筋设计，防止手持时的机身震动传递到麦克风上产生不必要的震动噪音，影响录音的清晰度。
