DC1250轴流式通风机结构设计

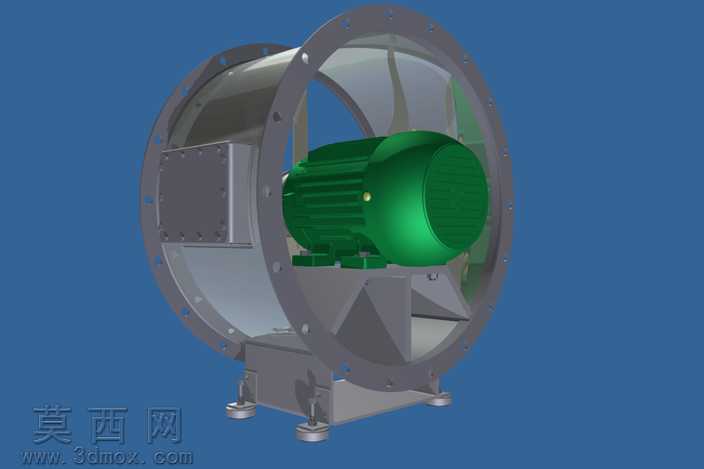

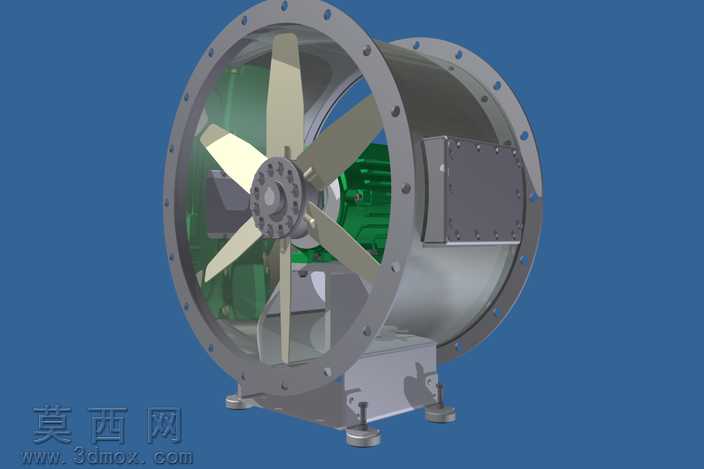

本模型为大口径轴流式通风机的完整三维设计，整体采用筒式直连传动结构，建模过程严格遵循工业通风设备的设计规范，对各功能部件进行了精细化的参数化建模。模型主体包含法兰式机壳、多叶片轴流叶轮、驱动电机安装腔、接线盒、减震支撑脚五大核心模块，各部件间的装配关系完全还原实际设备的安装逻辑，可直接用于结构校验与装配模拟。建模阶段针对机壳部分，采用薄壁筒体搭配两端连接法兰的结构设计，法兰盘上均匀排布安装孔位，筒壁预留电机接线与检修的安装位，表面做金属哑光质感处理，还原碳钢机壳的真实材质表现；叶轮部分采用六片宽弦叶片设计，叶片与轮毂做一体化装配约束，叶片安装角符合大流量通风的气动设计要求，轮毂处还原了轴套、紧固螺栓等连接细节，叶片表面做金属抛光质感，模拟铝合金叶片的材质特性。驱动部分的建模还原了电机外壳、散热筋、接线端子等细节，接线盒采用螺栓紧固的密封结构设计，支撑脚采用可调式减震结构，底部预留设备安装的固定孔位，还原了设备落地安装的实际状态。渲染阶段采用工业蓝背景突出设备主体，通过光影效果展现机壳的曲面弧度、叶片的空间扭转角度以及各部件的装配间隙，所有结构细节均按照1250mm口径风机的实际尺寸等比例缩放，可直观呈现设备的整体布局与结构组成，能够为轴流风机的结构优化、教学演示、方案展示提供精准的三维参考，也可作为同类通风设备设计的基础参考模型，帮助设计人员快速掌握大口径轴流风机的结构组成与装配逻辑。
