麦克索利442e管式车架结构三维设计

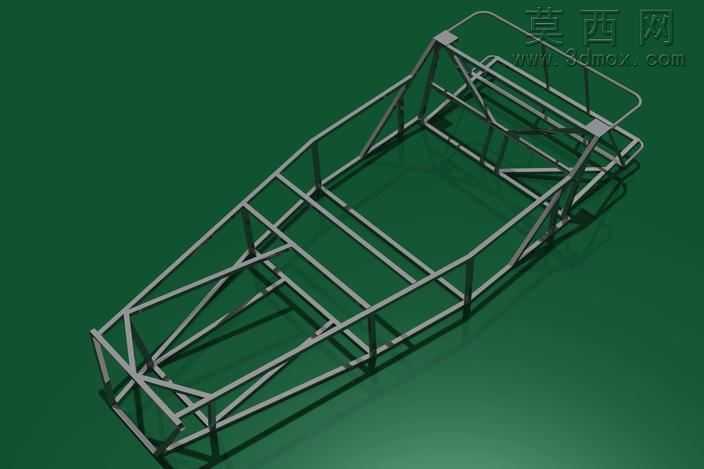

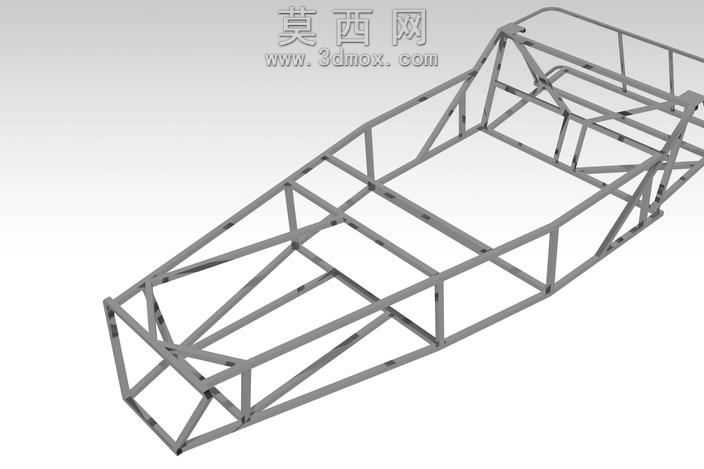

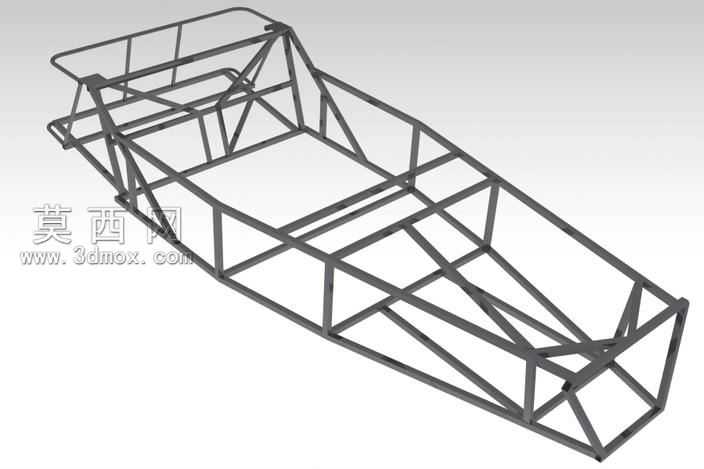

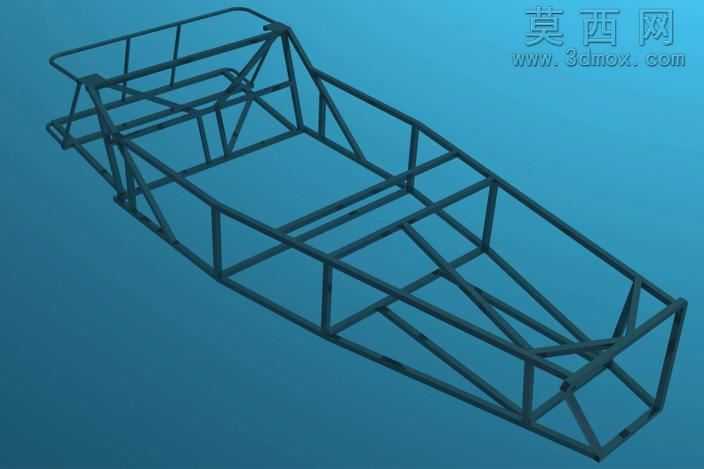

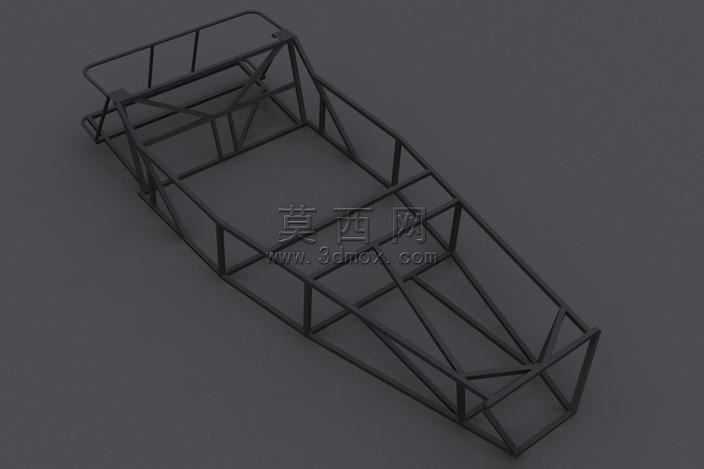

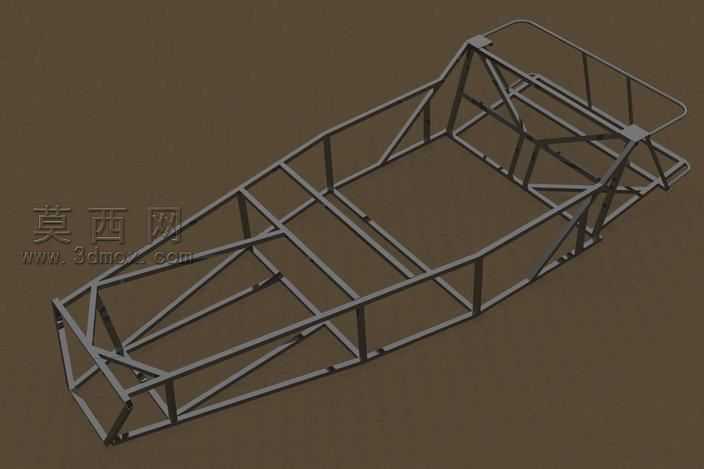

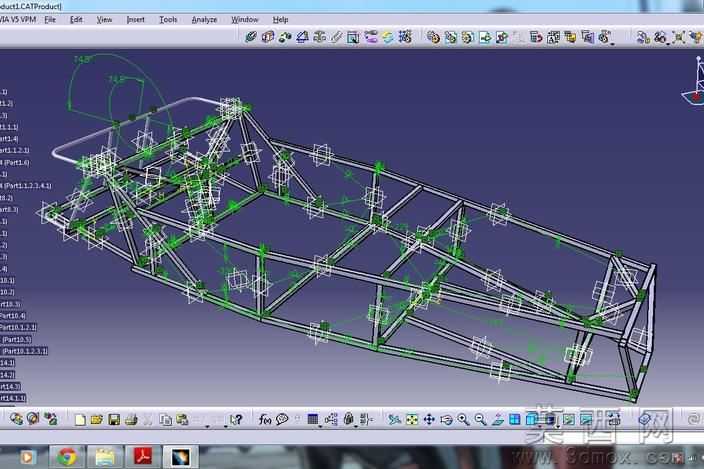

本作品为麦克索利442e管式车架的三维结构设计，建模过程严格遵循实车尺寸参数进行1:1还原，依托三维建模软件的草图绘制、焊件模块、空间曲线定位功能完成整体搭建。建模初期先确定车架的整体长宽高基准，按照赛车底盘的布局逻辑依次定位前部防撞区、中部驾驶舱、后部动力安装区的关键硬点坐标，确保各安装点位的位置精度符合改装赛车的装配要求。模型主体采用标准圆形金属管材作为基础构件，通过空间桁架的结构逻辑完成杆件排布，每一根管材的连接节点都做了贴合处理，避免出现杆件错位、间隙过大的问题，还原了管式车架焊接前的预拼装状态。渲染环节采用哑光金属材质模拟铬钼钢管的真实质感，调整材质的粗糙度与反射参数，让金属管材在深绿色背景下呈现出清晰的轮廓明暗关系，通过三点布光方案突出车架的空间层次感，将前部的倾斜防撞结构、中部的横向加强梁、后部的动力安装支架结构清晰展现，能够直观看到整个车架的受力传递路径。设计过程中充分考虑管式车架的轻量化与结构强度平衡，在受力集中的驾驶舱区域增加了交叉斜撑结构，提升侧向抗扭刚度，前部的缓冲区采用渐缩式管架排布，预留出足够的碰撞吸能形变空间，后部的动力安装位预留了标准的安装点位，可适配对应型号的动力总成与悬挂组件。整个车架模型没有多余的冗余构件，每一根管材都承担对应的结构受力作用，完整还原了麦克索利442e反置式车架的独特布局特征，可用于赛车底盘结构学习、改装方案验证、相关结构设计参考使用，模型的各部分构件均可单独拆分编辑，方便后续根据实际需求进行参数调整与结构优化。
