D60孔板配套焊接夹持工装结构

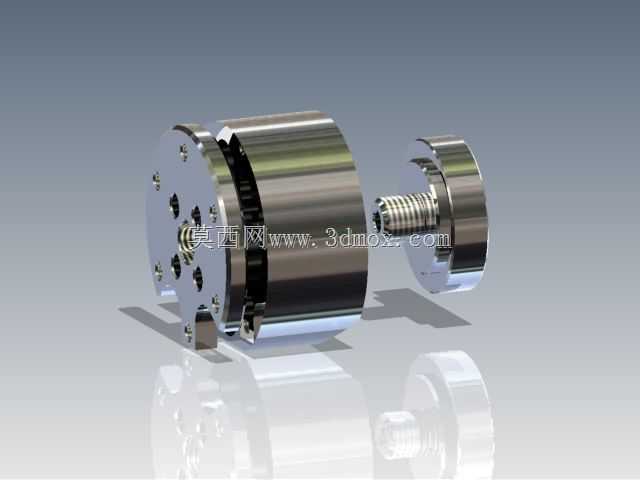

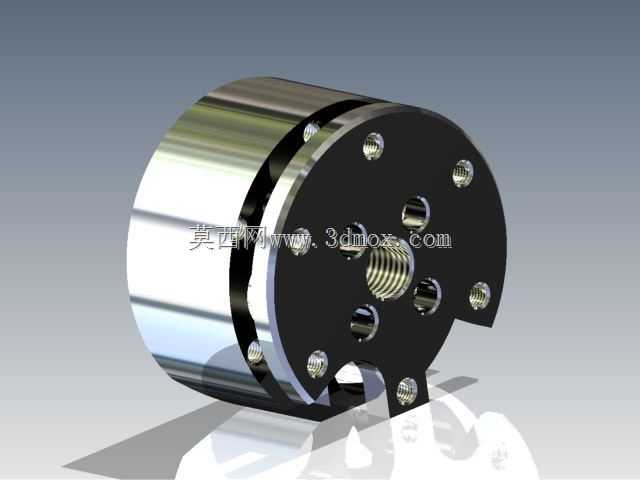

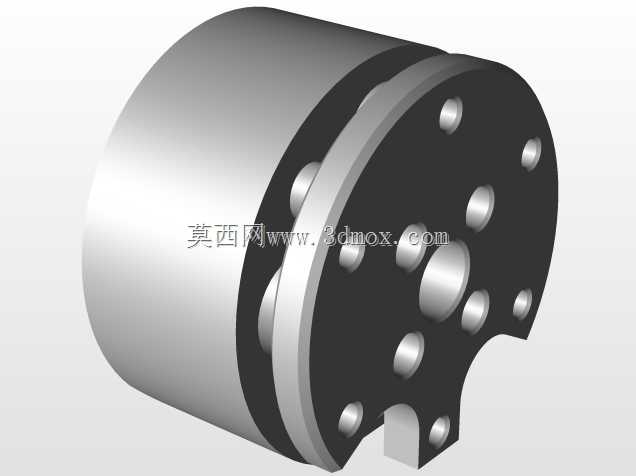

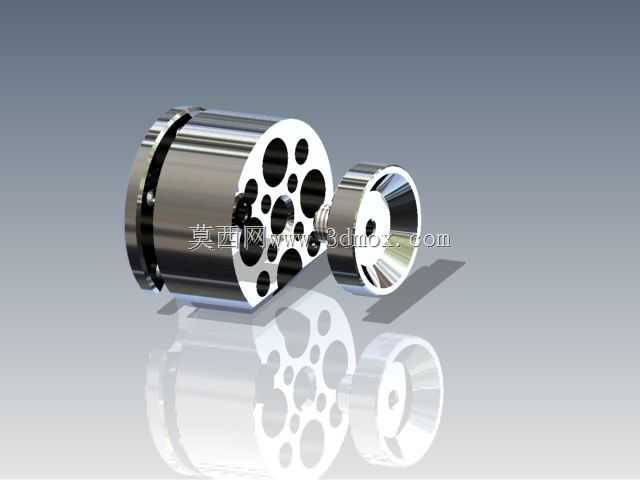

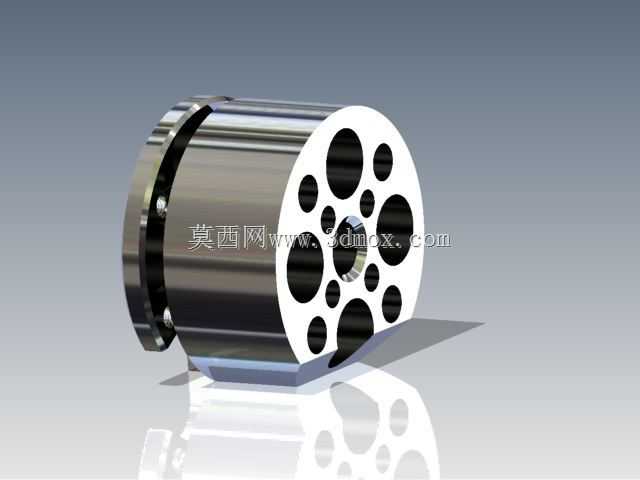

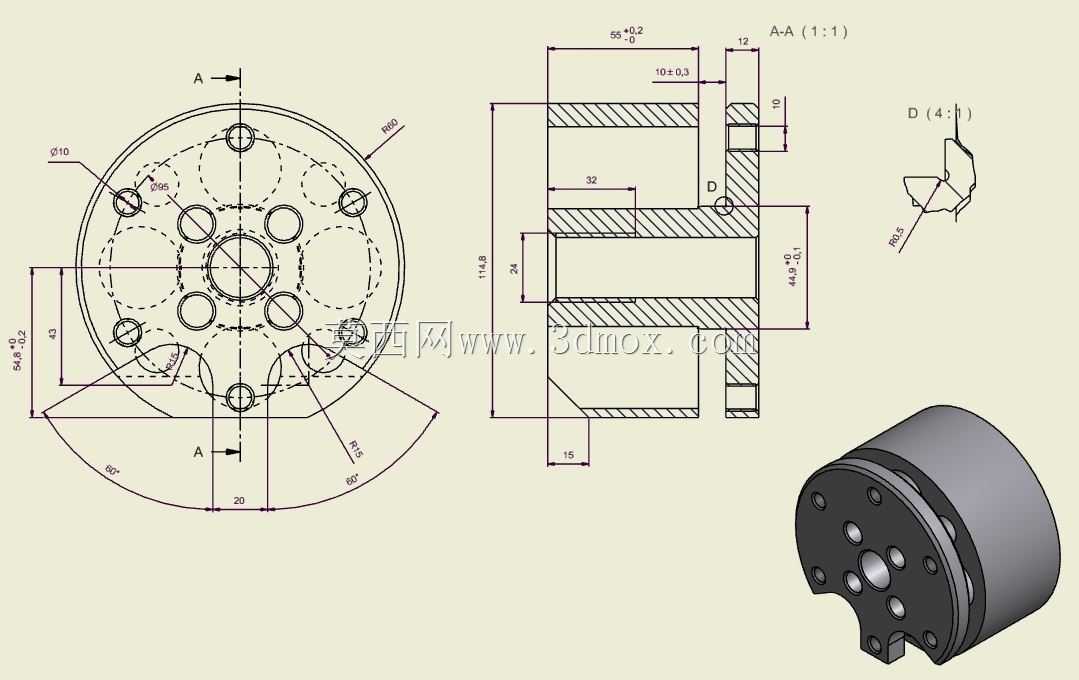

　　在金属结构件焊接加工的生产场景中，这类针对D60规格孔板弯梁焊接作业的夹持结构，主要解决薄壁回转类金属构件与带孔板件组焊时的同轴度偏差、焊接变形错位问题，常见于小型传动组件、流体管路连接构件、精密机电筒体类零件的小批量焊接工序，能替代传统划线定位、手工扶持的低效作业方式，降低组焊过程中工件移位导致的尺寸超差风险。从结构功能来看，整套夹持装置分为定位基座、回转压合组件、端部锁紧模块三个核心部分，定位基座上的多孔安装面可适配不同孔距的D60孔板定位需求，安装时孔板通过端面定位销与基座贴合，保证孔板端面与筒体轴线的垂直度公差控制在0.05mm以内，避免后续焊接后孔板安装面偏斜导致的装配干涉。回转压合组件采用筒式包覆结构，

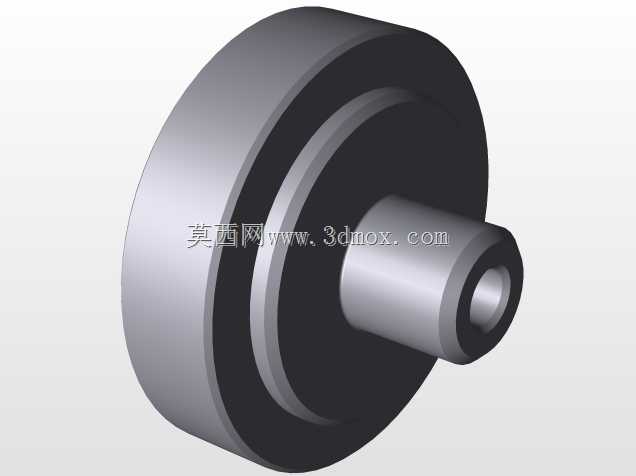

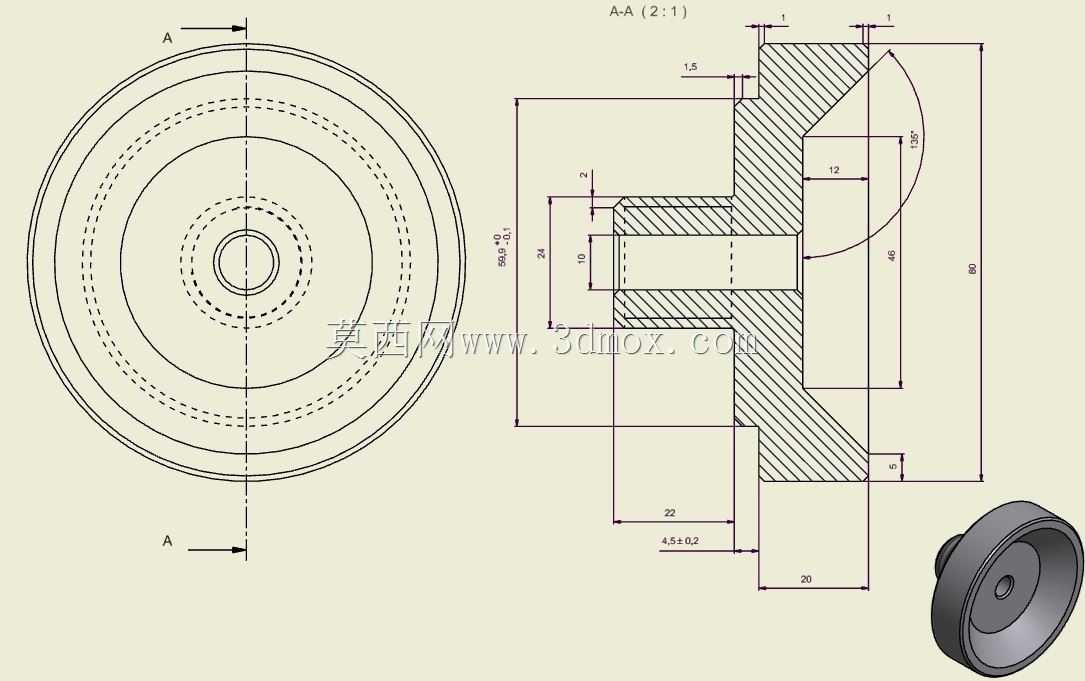

　　内壁与D60外径的筒体工件外圆间隙配合，间隙量控制在0.02-0.03mm，既可以方便工件快速装入，又能限制筒体焊接过程中的径向变形，压合组件侧面预留的焊接让位槽，刚好对应孔板与筒体连接的环焊缝位置，焊工可以直接通过让位槽完成整圈焊缝的连续焊接，不需要反复拆装夹具调整工件位置。端部锁紧模块采用螺纹旋压结构，螺杆端的压盘可以顶住筒体另一端的端盖类构件，旋紧过程中可以将筒体、孔板、端盖三个待焊部件沿轴向压紧，消除零件之间的装配间隙，避免焊接时出现焊缝焊穿、零件错位的问题，压盘与螺杆之间设置的推力轴承可以减小旋紧时的摩擦阻力，即使长时间重复装夹操作也不会出现卡顿问题。设计过程中优先考虑了焊接作业的操作便利性，

　　整套夹具的重心落在基座中心位置，装夹完成后不需要额外固定就可以稳定放置在焊接工作台上，左右两侧的操作空间预留充足，既可以适配手工氩弧焊、气保焊的手工操作需求，也可以固定在焊接变位机上配合自动焊枪完成自动化焊接作业。外形尺寸方面，整套夹具的最大外径控制在120mm以内，轴向总长度根据待焊工件的长度可通过更换不同规格的锁紧螺杆进行调整，基础款适配的工件轴向长度范围在80-150mm之间，基座上的安装孔采用标准孔距设计，可以直接固定在标准T型槽焊接工作台上，不需要额外加工过渡连接板，安装边界兼容现有车间通用焊接工装的安装尺寸，不需要对现有作业台架进行改造即可直接投入使用。针对焊接过程中的热变形问题，压合组件的内壁设置了环形散热槽，

　　焊接过程中产生的热量可以通过散热槽快速传导到夹具基体上，避免工件局部过热导致的变形量过大，同时夹具整体采用45号钢调质处理，表面硬度达到HRC28-32，既可以承受焊接过程中的飞溅烫伤，又能保证长期使用后定位面不会出现磨损变形，重复装夹的定位精度可以长期保持稳定。在实际生产应用中，这类夹具可以将D60孔板弯梁类构件的组焊装夹时间从原来的15分钟每件缩短到3分钟以内，焊接后的尺寸合格率从原来的72%提升到98%以上，尤其适合多品种小批量的金属构件焊接生产场景，不需要针对单一零件制作专用焊接工装，通过更换定位销、调整锁紧螺杆行程就可以适配相近规格的筒体类零件焊接需求，大幅降低了工装制作成本与生产准备周期。结构设计上没有采用复杂的气动、液压夹紧结构，全部采用机械手动夹紧方式，不需要外接气源、电源，在没有动力配套的焊接工位也可以正常使用，维护过程只需要定期在螺纹配合面、推力轴承位置添加润滑脂即可，没有易损易耗件，长期使用的维护成本极低。针对环焊缝焊接时的工件转动需求，基座底部设置了可锁止的回转支撑结构，松开锁止销后可以带动装夹完成的工件360度回转，焊工不需要变换站位就可以完成整圈焊缝的焊接作业，锁止销可以在任意角度固定工件位置，方便针对特定位置的焊缝进行补焊操作，适配不同焊接工艺的操作需求。
