六角杆木质绘图铅笔精细三维结构

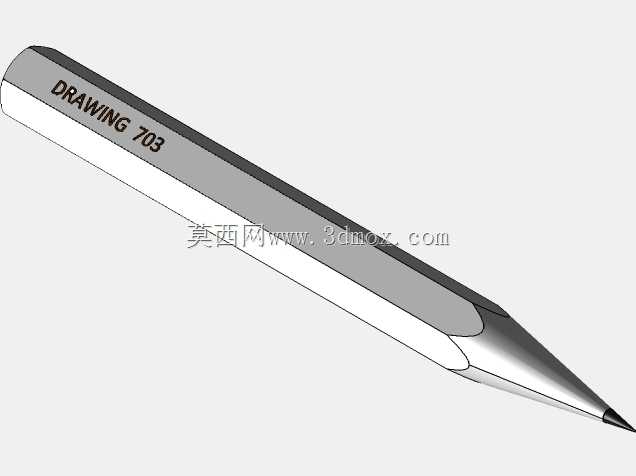

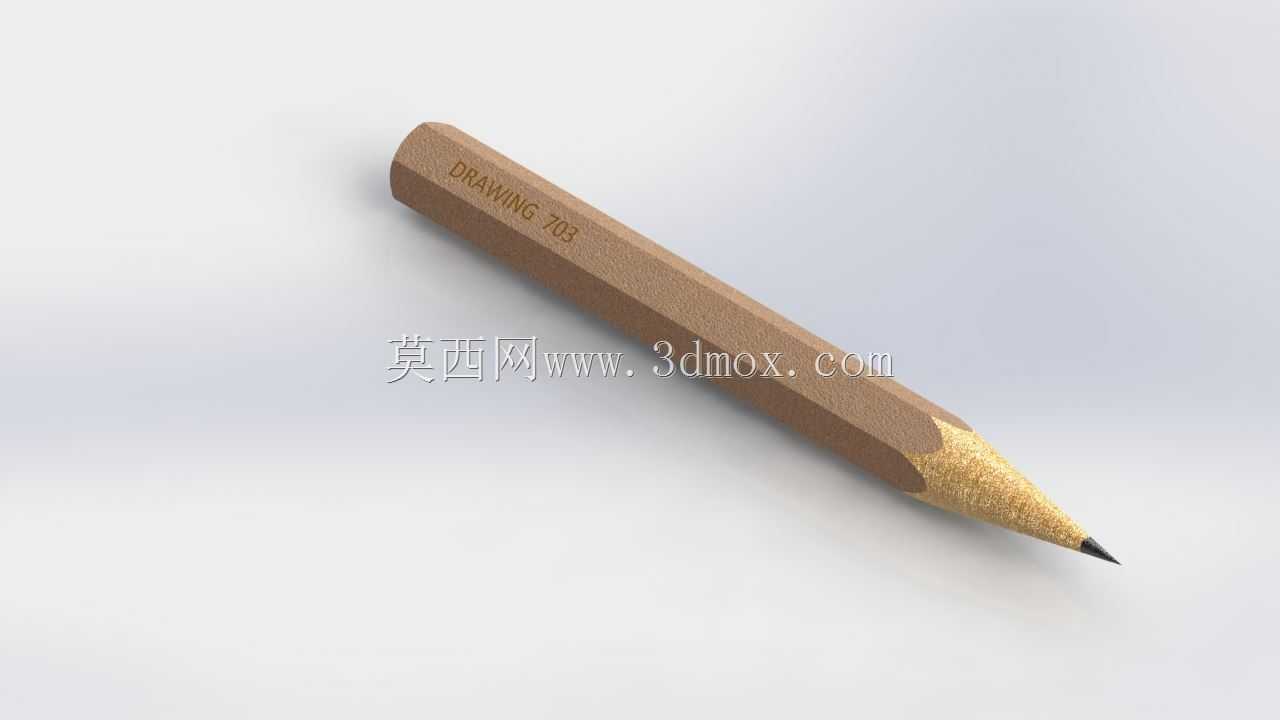

　　日常办公、工程制图场景中，六角杆木质铅笔是普及率极高的手动书写标记工具，这套三维结构完整还原了实体产品的全部几何特征，可用于文具产品结构验证、教学演示场景的装配展示，也能作为工业设计场景中桌面陈设的配套素材使用。从实际使用需求出发，这款铅笔的笔杆采用正六边形截面设计，并非随意选定的造型：日常放置在倾斜的制图台、办公桌边缘时，六角形的平面接触结构能避免笔体滚落，减少笔尖摔断的概率；同时六个平面的握持面能给手指提供稳定的摩擦支撑，长时间绘图书写时不易打滑，相比圆形笔杆更适配工程制图时需要精准控笔的操作需求。笔杆的木质部分做了均匀的削切过渡，从完整六角截面逐步收窄到包裹笔芯的锥形结构，削切面的角度经过实际使用验证，

　　既保留了足够的木质结构强度，避免笔芯外露过长容易折断，又能让使用者清晰观察笔尖的落点，在绘制精细线条时不会被笔杆遮挡视线。笔芯部分采用锥形磨削结构，尖端保留极小的平面，兼顾细线绘制的精度和日常书写的耐磨性，不会因为尖端过脆一触即断，也不会因为笔尖过粗无法绘制0.5mm以下的精细图线。建模过程中，笔杆表面的滚印标识做了凹陷贴合处理，完全匹配木质笔杆表面的印刷工艺特征，没有出现贴图悬浮的失真问题；笔杆端部的平整切面、削切部分的木质纹理走向、笔尖石墨与木质衔接的过渡边界都做了细节还原，和实体产品的加工特征完全一致。从安装边界和尺寸适配角度看，这款铅笔的整体长度符合常规绘图铅笔的通用尺寸，

　　六角截面的对边距离适配市面上绝大多数标准卷笔刀的削切孔径，不需要额外定制加工工具就能完成笔尖的磨削维护；笔杆的外径尺寸也适配常规笔帽、笔套的安装尺寸，配套的文具附件不需要调整结构就能直接适配。在产品结构设计层面，木质笔杆的两个半片拼接缝做了隐藏式处理，建模时还原了拼接后的平整外表面，没有出现拼接错位的结构问题；石墨笔芯完全嵌在木质笔杆的中心孔位内，同轴度控制符合实际生产的装配公差，不会出现笔芯偏心导致削笔时笔芯断裂的问题。在职业教育的制图课程实训场景中，这个模型可以用来演示手动绘图工具的结构原理，帮助刚接触工程制图的学员理解握笔角度、笔尖磨削角度对线型精度的影响；在文具产品的开发流程中，这套三维结构可以直接导入结构分析软件，

　　验证不同木质材料下笔杆的抗折强度，优化笔杆的壁厚参数，在保证结构强度的前提下减少木材消耗；在工业动画、场景渲染的制作中，这个高精度模型可以直接放置在设计师桌面、绘图工作台的场景中，提升场景的真实感，不需要额外做结构修补就能直接渲染出写实效果。不同于简化的示意模型，这套结构还原了铅笔生产过程中所有的工艺特征：笔杆端部的倒角处理避免了木材边缘的毛刺扎手，削切部分的锥面角度和实际手工削切、卷笔刀削切的角度完全一致，笔尖的石墨部分做了细微的使用磨损特征，更贴近真实使用状态下的产品形态，没有过度理想化的光滑失真问题。
