脱氧核糖核酸双螺旋结构立体造型

　　该双螺旋结构造型的核心应用场景覆盖生物医学工程教具制作、科普展馆展陈装置搭建、科研机构分子结构演示道具开发三大板块，在医学院校的生物化学课堂上，这类等比例还原的立体结构能帮助学生快速建立分子空间构象认知，避免平面示意图带来的结构认知偏差；在科技馆的生命科学展区，放大尺寸的该类结构可作为互动展项核心载体，让参观者直观感知遗传物质的空间形态；在生物实验室的成果展示区，高精度的该结构造型也可作为研究方向的具象化标识，辅助学术交流过程中的观点传递。从功能特性来看，该造型严格遵循脱氧核糖核酸的分子构象逻辑，两条反向平行的多核苷酸链围绕同一中心轴盘绕形成右手双螺旋结构，链间通过碱基对的氢键连接维持结构稳定，螺旋直径、螺距、

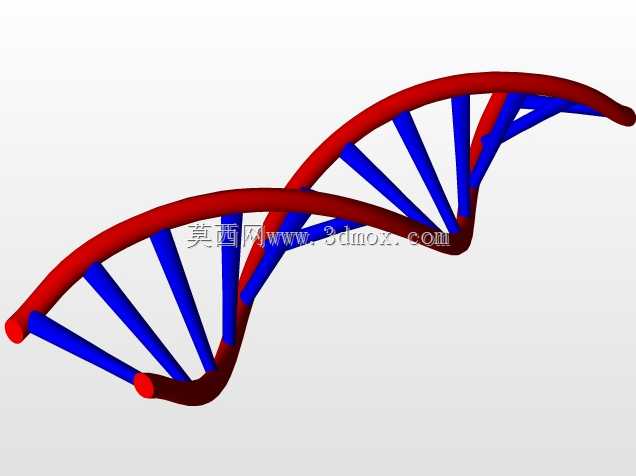

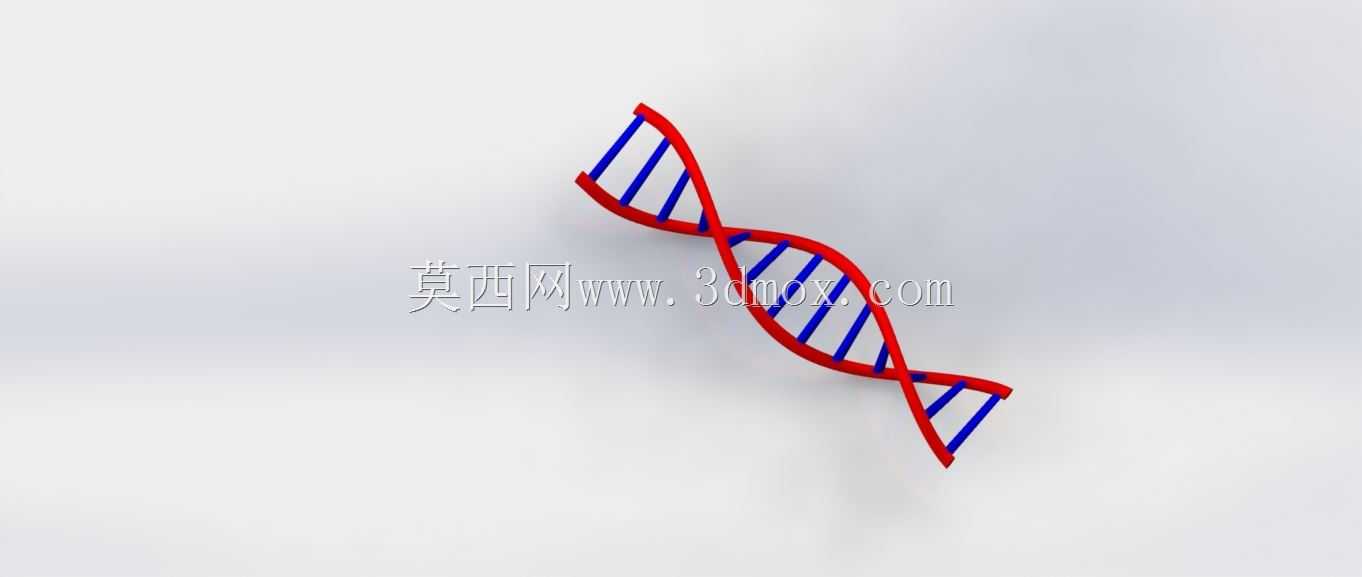

　　碱基对堆叠间距均符合分子生物学的实测参数，相邻碱基对之间的旋转角度、螺旋大沟与小沟的深度宽度比例均做了精准还原，既可以作为静态展示件使用，也可在加装转动副后作为动态演示装置，直观呈现DNA复制、转录过程中的解旋、复性动态过程。设计过程中首先确定了螺旋的核心参数基准，以单圈螺旋包含10.5个碱基对的B型DNA构象为设计蓝本，先绘制中心螺旋引导线，再分别生成两条外侧磷酸骨架的扫描路径，骨架截面采用圆形截面模拟多核苷酸链的圆柱状形态，碱基对部分采用等截面矩形条连接两条骨架，每段碱基对的角度随螺旋引导线的扭转角度同步偏转，保证相邻碱基对之间的34.5度夹角与实际分子结构一致；为了避免结构出现应力集中，骨架与碱基对的连接位置做了圆角过渡处理，

　　若采用3D打印工艺制作，连接位置的圆角半径设置为0.8mm即可兼顾结构强度与外观还原度；若采用金属加工工艺制作放大版展陈装置，可将骨架拆分为多段圆弧段拼接，碱基对采用插接结构与骨架连接，降低大尺寸构件的加工难度。外形尺寸方面，桌面级教学用模型可将螺旋直径设置为20mm，单圈螺距设置为34mm，整体长度可根据展示需求设置为10到20圈螺旋不等，安装边界需预留至少10mm的周边空间，避免转动演示时与周边教具发生干涉；展馆用放大版展陈装置可将螺旋直径放大至800mm，单圈螺距对应放大至1360mm，整体高度可根据展区层高设置为3到5米，安装底座需采用加重钢结构底座，底座直径不小于1200mm，保证大尺寸螺旋结构的抗倾覆稳定性，

　　底座与螺旋骨架的连接位置需设置加强筋，避免长期展示过程中连接位置出现疲劳变形。针对不同应用场景的细节优化也做了对应考量，教学用小尺寸模型可在不同碱基对位置做颜色区分，用四种不同颜色对应四种碱基，帮助学生识别碱基互补配对原则；展陈用大尺寸模型可在骨架内部嵌入LED灯带，通过灯光流动效果模拟遗传信息的传递过程，提升展项的互动性与视觉吸引力；科研用高精度模型可在大沟、小沟位置做细节刻画，还原结合蛋白的作用位点形态，满足学术交流过程中的精准演示需求。结构设计过程中还需考虑不同加工工艺的适配性，若采用FDM3D打印制作小尺寸模型，需将螺旋的最小壁厚设置为1.2mm以上，避免打印过程中出现薄壁坍塌；若采用SLA光固化打印，壁厚可降至0.6mm，获得更精细的表面细节；若采用亚克力粘接工艺制作展示模型，可将骨架与碱基对分别切割后用专用亚克力胶粘接，拼接位置做抛光处理，获得通透的视觉效果。
