三向法兰连通式管路分流接头结构

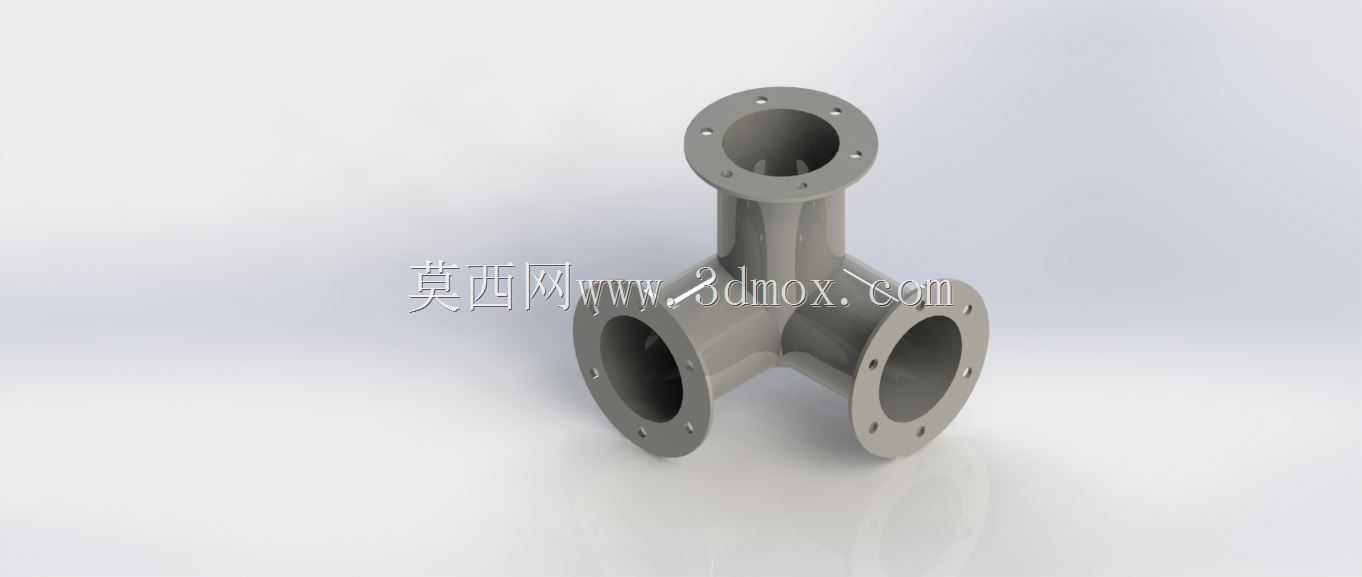

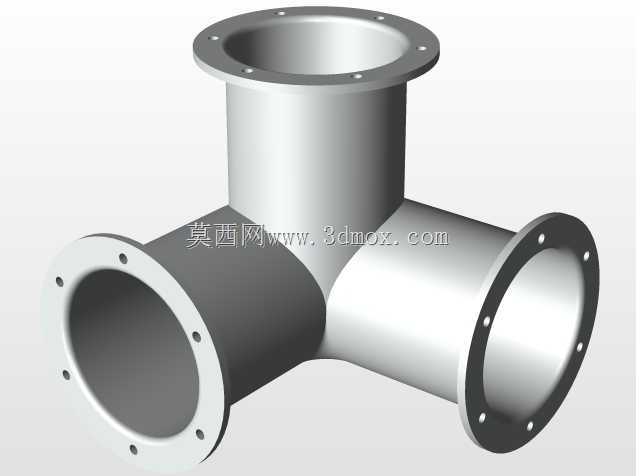

　　在工业流体输送管网、工艺管路布设、设备端管路接驳场景中，这类三向带法兰的接头是管路系统里实现流体分流、合流、转向的核心连接件，区别于普通螺纹连接的三通管件，法兰式的连接结构更适配中低压工况下的大口径管路对接，能在化工流体输送、市政给排水支管接驳、暖通空调循环水系统、小型工艺设备的管路集成等场景下稳定工作。从实际使用需求出发，这类接头的三个接口均采用带螺栓孔的法兰盘结构，每个法兰端面上预留均匀分布的安装孔，安装时可通过配套螺栓与对应管路端的法兰盘锁紧，中间加装密封垫片即可实现可靠密封，相比焊接式三通，这种法兰连接的形式无需现场动火作业，后期管路维护、拆解更换时操作更便捷，也能适配不同材质管路的跨材质对接需求，避免异种金属焊接带来的腐蚀隐患。

　　设计这类接头时，首先要考虑三个接口的轴线夹角，这款接头采用Y型三向等角度分布的结构，三个接口的轴线交汇于接头内部的腔体中心，相比直角T型三通，这种结构能让流体在腔体内的转向更平缓，减少流体在拐角处的湍流冲击与局部阻力损失，降低管路运行时的振动与噪音，也能减少流体中固体杂质在拐角处的沉积概率。接头的主体腔体采用等径过渡设计，三个接口的通径保持一致，内部流道做圆弧顺滑过渡，没有突兀的截面突变，能保证流体在三个方向流动时的流速均匀，避免局部流速过高造成的管壁冲蚀。

　　从安装边界来看，三个法兰盘的外径尺寸统一，螺栓孔的分布圆直径与对应通径的标准法兰参数匹配，安装时三个方向的管路预留操作空间需要满足法兰螺栓的拧紧作业要求，接头本体的轴向长度控制在合理范围，不会在管路布设时占用过多的轴向安装空间，同时法兰盘的端面与对应接口轴线保持严格的垂直公差，避免安装后出现密封面偏斜导致的泄漏问题。接头的壁厚设计兼顾了强度与流道通径需求，在满足额定工作压力下的结构强度要求的同时，尽可能扩大内部流道的有效通径，减少不必要的流道缩径带来的压损。

　　在实际选型应用中，这类接头可根据输送介质的特性匹配不同的材质，输送普通水介质时可采用铸铁或普通碳钢材质，输送腐蚀性化工介质时可更换为不锈钢或衬塑材质，法兰密封面的形式也可根据压力等级选择平面或突面结构，适配不同的密封垫片选型。在管路系统布局时，这类接头常安装在管路需要同时向两个方向分流、或是将两路介质汇流到主路的节点位置，也可用于设备端三个不同方向的管路接口集成，减少管路中接头的使用数量，降低整个管路系统的泄漏点风险。建模过程中需要重点保证三个法兰盘的位置度公差，确保每个法兰的螺栓孔都能与对接管路的法兰孔精准对位，内部流道的顺滑过渡处理也需要在建模时通过曲面放样、圆角过渡等特征实现，避免出现流道内的尖角或台阶，影响流体输送效率。
