玻璃管封装螺旋熔丝保险元件结构

　　在低压配电、消费电子供电回路、工业控制板卡的二次回路保护场景中，玻璃管保险丝是应用覆盖范围极广的一次性过流保护元件，其核心作用是在回路电流超过额定阈值一定时长后，通过内部熔丝的自身熔断快速切断供电通路，避免后端负载、线路因过流出现过热烧毁、绝缘击穿甚至起火的风险，是电路安全防护层级中最基础也最不可或缺的被动保护器件。这类玻璃管封装的熔丝保险，在设计阶段首先要明确核心的功能边界：既要保证正常额定电流下长期工作无异常温升、无误熔断，也要在出现短路、过载等故障电流时，在规定的时间参数内完成分断，同时分断过程中不能出现电弧外溢、壳体炸裂的问题，避免引发次生安全隐患。从结构设计逻辑来看，该款保险采用透明硼硅酸盐玻璃作为主体封装壳体，

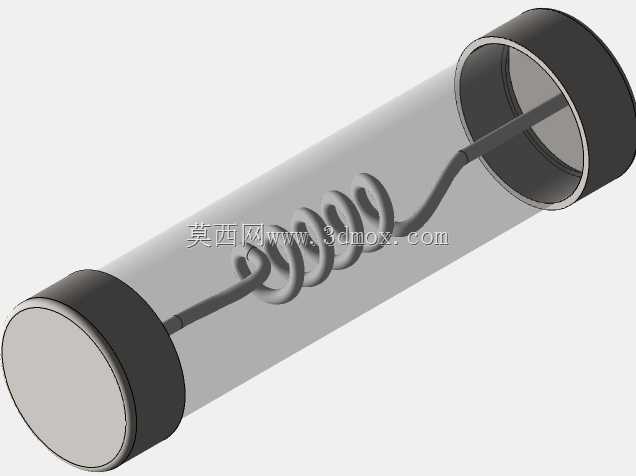

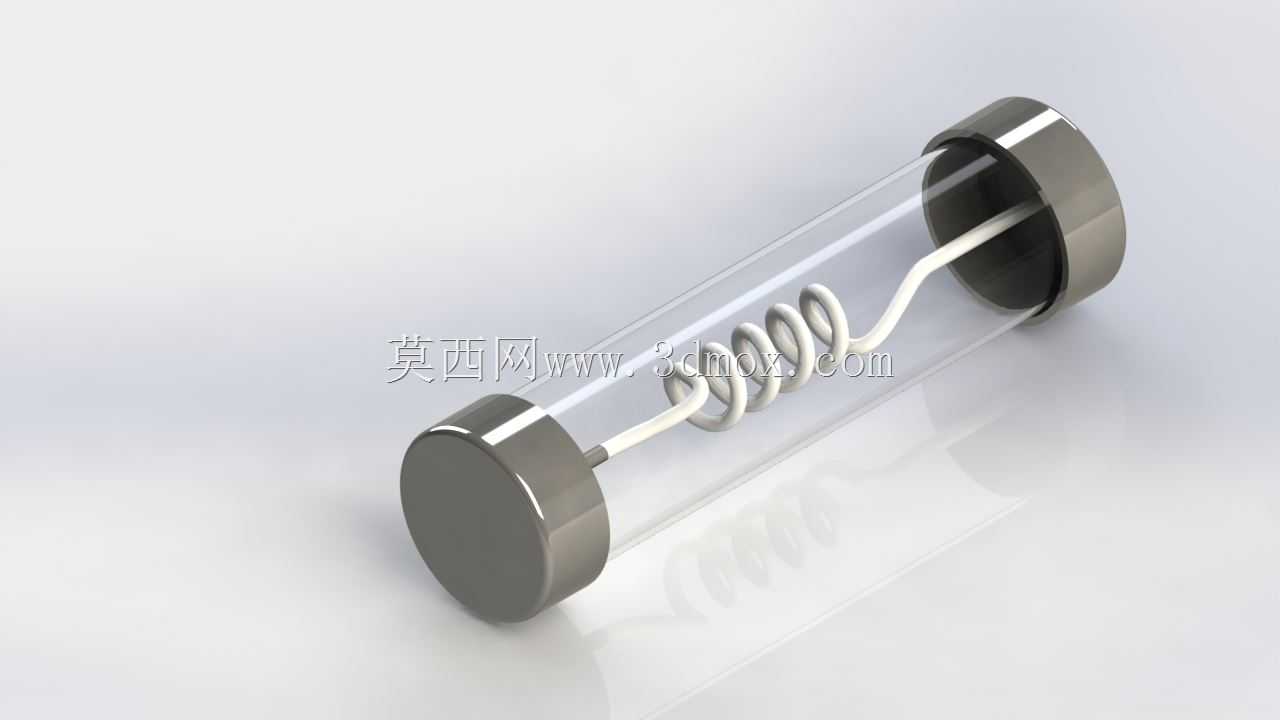

　　两端搭配冲压成型的镀镍铜质端帽，通过过盈压合的方式与玻璃管实现紧密配合，端帽内侧预留焊点位，用于固定内部的熔丝结构；这种玻璃材质的封装一方面具备足够的绝缘性能与机械强度，能够耐受熔丝分断瞬间产生的内部瞬时压力与高温冲击，另一方面透明材质可以让运维、检修人员直接肉眼观察内部熔丝的状态，快速判断保险是否已经动作熔断，大幅降低故障排查的时间成本，这也是玻璃管保险在各类检修频率较高的设备中被长期沿用的核心原因之一。内部的熔丝采用低熔点合金材质绕制成螺旋状结构，而非直丝结构，这种设计思路是经过多轮验证优化的：直丝结构的熔丝在相同长度下的热容量较小，抗短时电流冲击的能力差，很容易在设备启动的瞬时浪涌电流下出现误熔断；而绕制成螺旋形态后，

　　在有限的玻璃管内腔长度里，有效拉长了熔丝的总长度，提升了熔丝整体的热容量，能够耐受短时间的浪涌电流冲击，同时螺旋结构的熔丝在熔断时，熔断点产生的电弧会在螺旋间隙中被快速拉长冷却，加速电弧熄灭，避免分断过程中电弧持续导通导致分断失败。从安装边界与外形尺寸来看，这类常规玻璃管保险遵循通用的尺寸规范，常见的规格对应不同的额定电流等级，长度与外径都有统一的行业标准，能够直接适配市面上通用的保险丝座、保险夹等安装配件，不需要额外定制安装结构；两端的金属端帽为标准圆柱面结构，与安装座的弹片接触时能够保证足够的接触面积与接触压力，降低接触电阻，避免长期工作时接触位置出现异常温升。在实际选型应用中，设计人员需要根据回路的额定工作电流、工作电压、

　　冲击电流特性匹配对应参数的保险，不能随意替换参数不符的产品：如果选用额定电流过大的保险，会失去过流保护的作用，故障时无法及时分断；如果额定电流过小，则会在正常工作中频繁误熔断，影响设备的正常运行。另外在安装结构设计时，需要给保险座预留足够的操作空间，方便后期运维时更换熔断的保险，同时保险的安装位置要避开高温热源，避免环境温度过高导致熔丝的实际熔断电流下降，出现误动作的问题。在三维建模过程中，需要准确还原玻璃管的壁厚、端帽的压合台阶尺寸、内部螺旋熔丝的螺距与线径参数，保证模型在做虚拟装配时能够与标准保险座完成精准的干涉检查，避免实际生产装配时出现尺寸不匹配、装不进去或者装配后松动接触不良的问题；建模时还要注意端帽与玻璃管配合位置的公差设定，因为实际生产中端帽是通过压装工艺装配到玻璃管上的，配合位置需要设定合理的过盈量，才能保证连接强度，不会在运输、使用过程中出现端帽脱落的问题。
