带端部安装座的圆柱螺旋缓冲减震构件

　　这类带端部安装座的圆柱螺旋弹性构件，在各类需要缓冲吸能、往复复位、载荷补偿的机械结构中应用十分广泛，小到小型健身器材的阻尼结构、民用电器的开合缓冲机构，大到工业输送线的张紧补偿单元、小型行走设备的悬架缓冲段、工装夹具的快压复位结构，都能见到同结构原理的构件身影。不同于裸装的普通圆柱螺旋弹簧，该构件在弹簧两端集成了带安装孔的金属连接座，弹簧与端座之间设置了金属限位挡圈，既解决了普通弹簧安装时易偏斜、受力易失稳窜动的问题，也省去了现场安装时额外加工弹簧定位槽、配置导向轴的工序，能直接通过端座上的安装孔完成与相邻结构件的销轴或螺栓连接，装配效率提升明显。

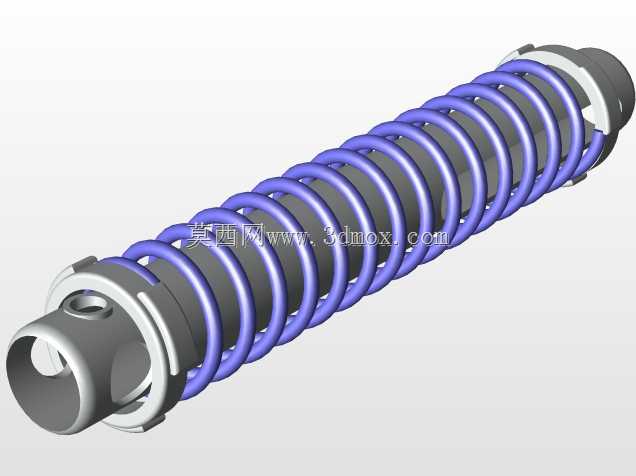

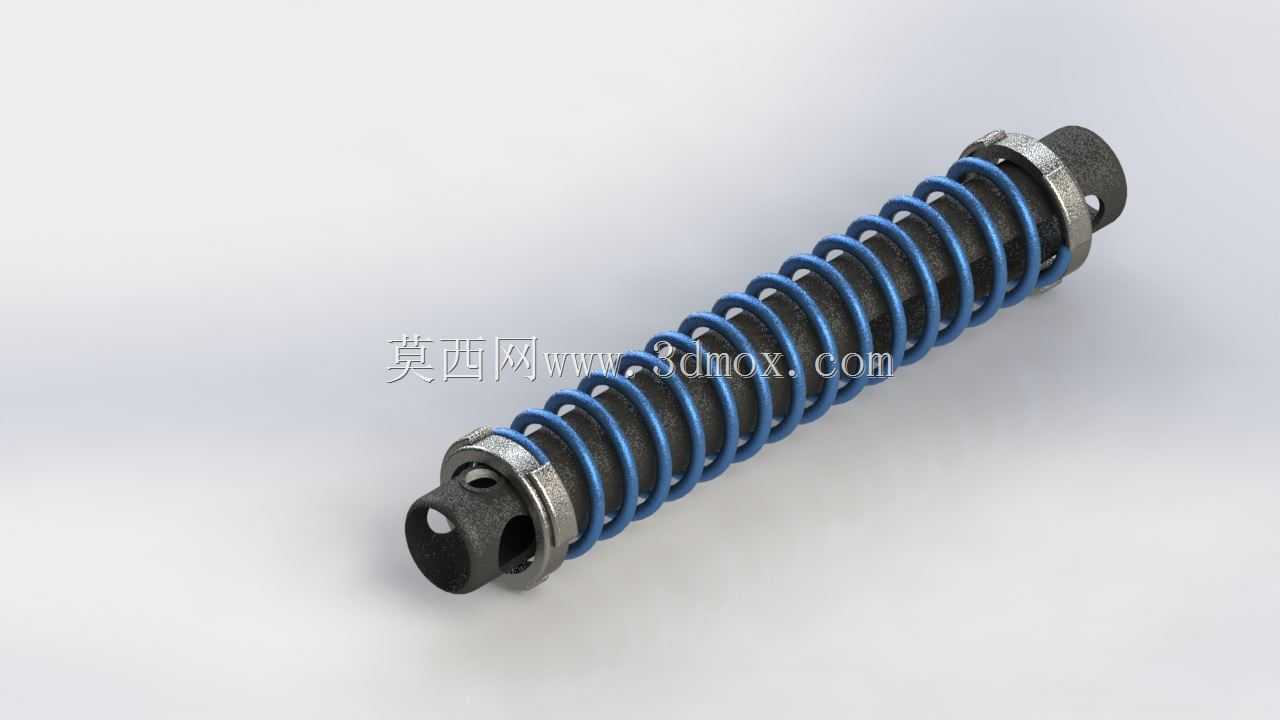

　　从功能特性来看，该构件的螺旋弹簧部分采用等节距圆柱螺旋结构设计，弹簧丝表面做了蓝色防护涂层处理，既可以隔绝使用环境中的水汽、粉尘侵蚀弹簧基体，也能在弹簧往复压缩过程中降低弹簧圈之间的摩擦异响，延长构件的疲劳使用寿命。两端的金属端座采用带中心通孔的圆柱结构，端座外侧的径向通孔用于穿装连接销轴，端座内侧的环形凸台刚好卡入弹簧的内圈，配合外侧的金属卡箍将弹簧端部牢牢固定在端座上，避免弹簧在反复压缩回弹过程中与端座发生相对转动或脱落。整个构件在工作时，轴向载荷通过两端的安装座均匀传递到弹簧的整个支撑圈，不会出现普通弹簧端部受力不均导致的弹簧圈歪斜、局部应力集中断裂的问题，在额定载荷范围内的压缩行程中，弹簧的刚度保持线性特性，缓冲力输出平稳，不会出现突然的刚度突变导致的冲击。

　　设计这类构件时，首先要根据使用场景的额定载荷、所需缓冲行程确定弹簧的中径、弹簧丝直径、有效圈数，保证弹簧的极限压缩量大于实际工作行程的1.2倍，避免弹簧出现并圈压并的情况，同时要校核弹簧的切应力，确保在最大冲击载荷下的应力值在弹簧材料的许用应力范围内，满足疲劳寿命要求。端部安装座的尺寸设计需要匹配安装位置的边界条件，端座的外径要略大于弹簧的外径，保证安装时端座的端面能与相邻连接件完全贴合，端座上的安装孔中心要与弹簧的轴线完全重合，避免安装后出现偏心载荷导致弹簧偏磨。安装边界方面，该构件属于轴向受力构件，安装时需要保证两端连接结构的受力方向与弹簧轴线重合，允许的最大偏角不超过3度，否则会导致弹簧圈局部受力过大，提前出现断裂失效；构件的径向尺寸需要预留至少5mm的周边间隙，避免弹簧压缩过程中外径胀大与周边结构发生摩擦干涉；两端的连接销轴需要采用间隙配合，保证构件在工作过程中能有微小的自调整空间，抵消安装时的少量位置偏差。

　　在实际设备维护中，这类集成式弹簧组件不需要单独拆解弹簧进行保养，日常只需要检查表面涂层是否有破损、端座的卡箍是否有松动、安装销轴是否有磨损即可，当发现弹簧出现永久变形、自由长度缩短超过原长的3%时，就需要整体更换构件，避免因缓冲失效导致设备出现刚性碰撞损坏。相比单独采购弹簧再自行加工安装座的方案，这种集成式构件的一致性更好，批量装配时的尺寸误差更小，适合在量产的机械设备中作为标准配件使用，能有效降低生产环节的装配调试成本，减少因自制配件尺寸偏差导致的后期故障概率。
