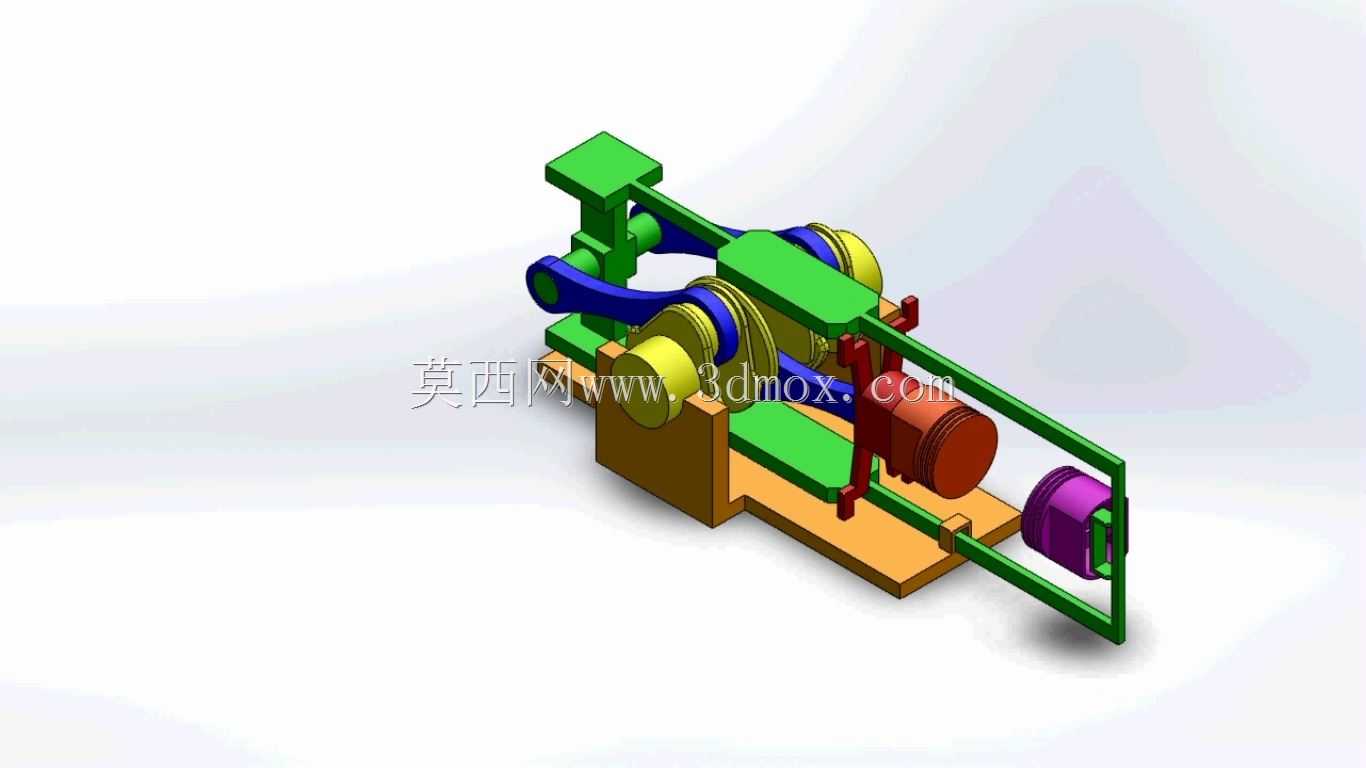

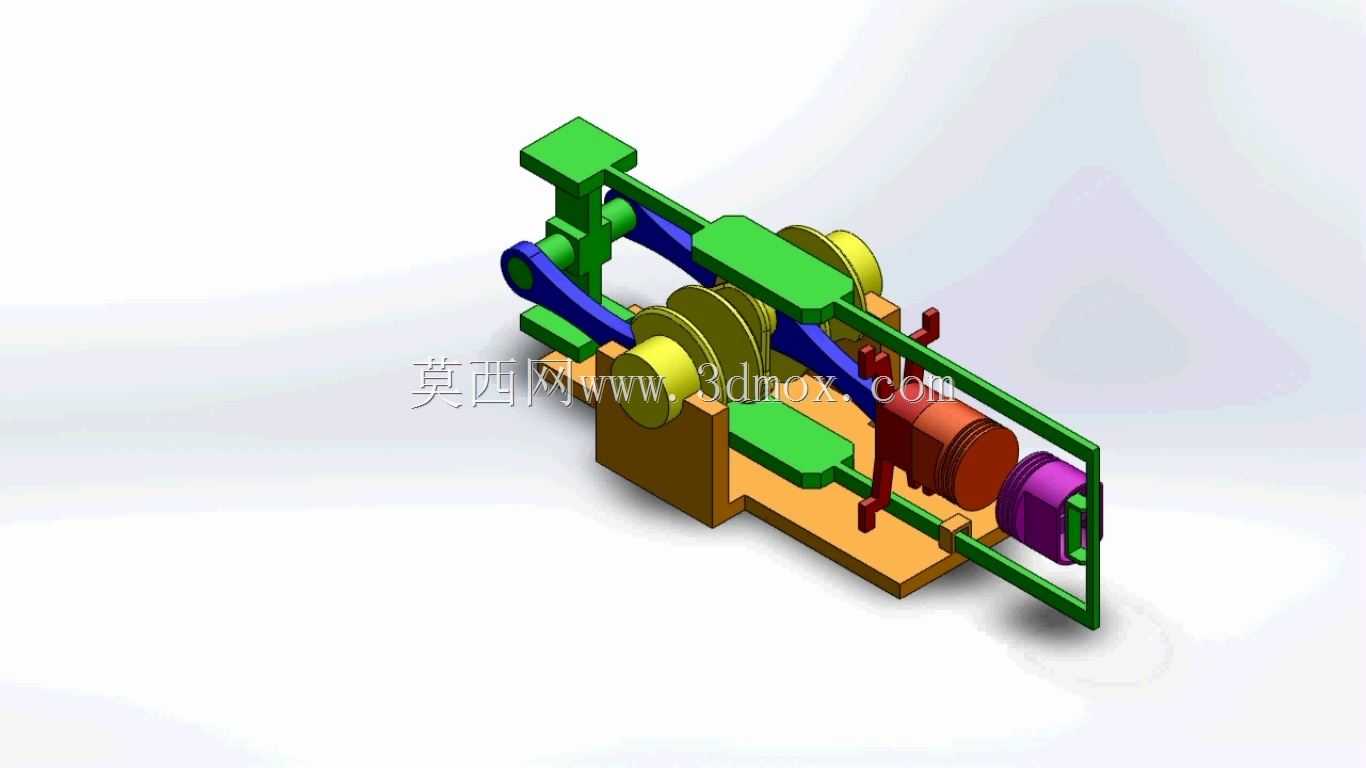

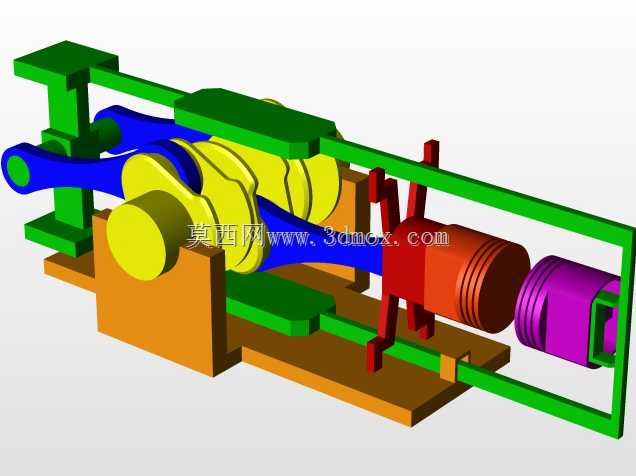

多工位联动曲柄连杆传动机械装置

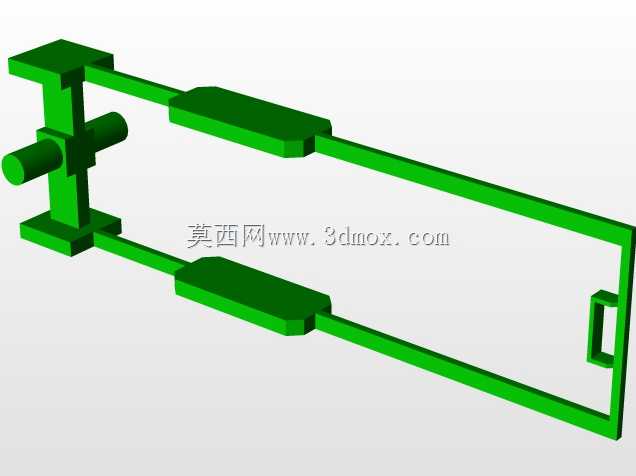

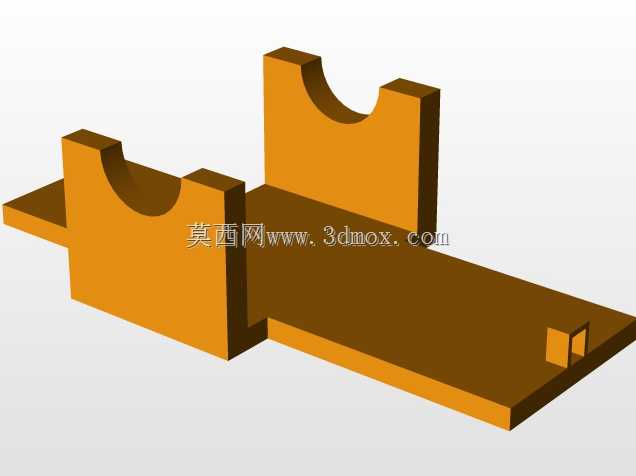

　　这套多工位联动传动装置，核心依托曲柄连杆机构实现旋转运动到往复直线、摆角运动的转换，可适配轻工包装、电子元器件装配、小型五金件冲压等多工位间歇作业场景，在需要单动力源驱动多个执行端同步完成不同工序动作的设备中，能大幅简化动力布局，减少独立驱动单元的配置数量，降低设备整体布线与控制复杂度。从结构布局来看，装置采用卧式底板安装形式，底部的安装基座预留了对应规格的螺栓沉孔，可直接固定在设备机架的安装平面上，整体安装边界的长宽尺寸适配多数中小型自动化设备的工位间距要求，不会占用过多设备内部的走线与其他组件安装空间，基座上方的支撑立柱采用一体化铣削成型结构，保证各传动副的安装同轴度，避免长期运行出现的支撑形变导致传动卡滞。

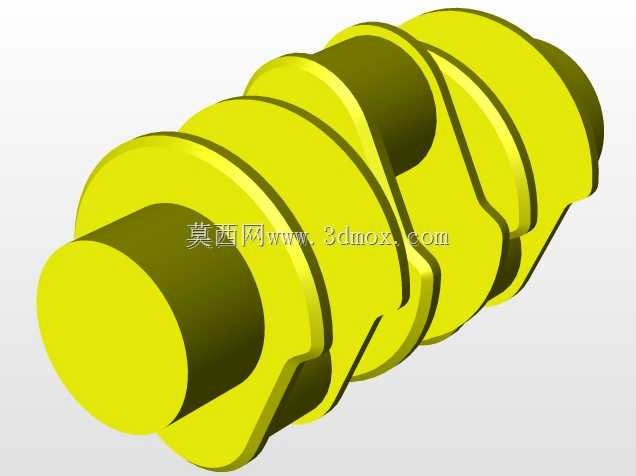

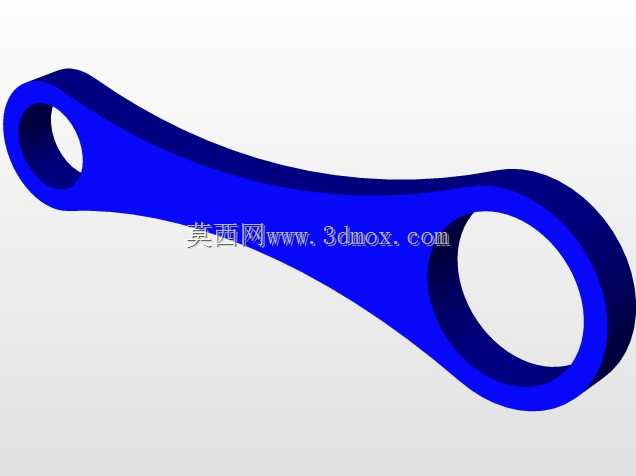

　　设计过程中优先考虑了传动路径的受力均衡性，主动力输入轴端配置了双组配重轮，平衡曲柄转动过程中的惯性力矩，降低运行时的整机振动，连杆与曲柄、执行滑台的连接位置均采用自润滑衬套铰接，无需频繁加注润滑脂即可满足长期连续运行的耐磨要求，铰接处的间隙控制在0.02mm以内，既保证运动过程无卡滞，又能将传动回程误差控制在工位作业允许的精度范围内。装置的三个执行输出端分别对应不同的运动形式：一端输出定行程的水平往复直线运动，可适配工位上的物料推送、工件移位动作；一端输出固定摆角的往复摆动，可适配工件翻转、压头避让类动作；末端输出定行程的垂直方向往复动作，可适配轻载冲压、压装、打标类工序，三个输出端的动作时序完全由曲柄的相位角固定，

　　无需额外编写PLC控制程序即可实现动作的精准配合，从根源上避免多驱动单元配合时的信号延迟、动作不同步问题。在实际选型适配时，可根据工位的负载大小调整连杆的截面尺寸与曲柄的偏心距，偏心距的调整范围可覆盖10mm到50mm的常用行程需求，对应执行端的输出力可通过调整输入轴的转速与配套驱动电机的扭矩匹配，常规配置下直线输出端的额定推力可满足5kg以内工件的推送、压装需求，摆动端的额定扭矩可适配1kg以内工件的翻转作业。整套装置的传动路径完全裸露在可视范围内，日常巡检时可直接观察各铰接点的磨损情况与传动运行状态，无需拆解外罩即可快速排查卡滞、异响等故障，支撑结构上预留的传感器安装位可直接加装位置检测开关，实现动作到位的信号反馈，

　　方便接入设备的整体控制系统完成全流程的作业联锁。考虑到不同应用场景的安装需求，底板的安装孔位采用长圆孔设计，可在小范围内调整装置的整体安装位置，补偿机架加工时的位置误差，降低机架的加工精度要求，各传动组件之间的连接位置均采用标准紧固件锁紧，易损的衬套、铰接销均采用通用标准件，后期维护更换时无需定制非标配件，可大幅缩短设备的停机维护时间。
