十字轴式铰接机械关节结构设计

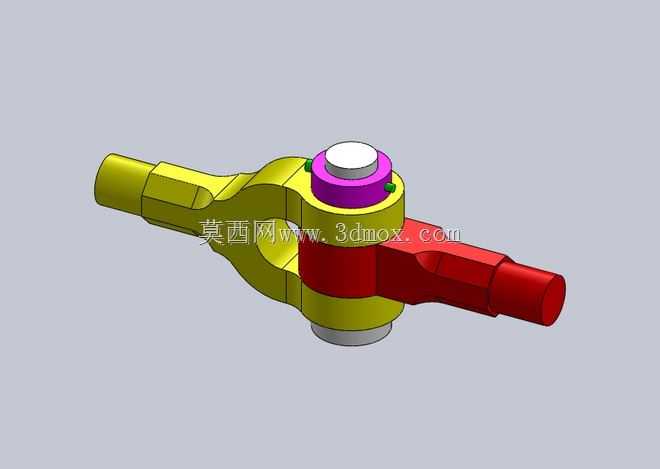

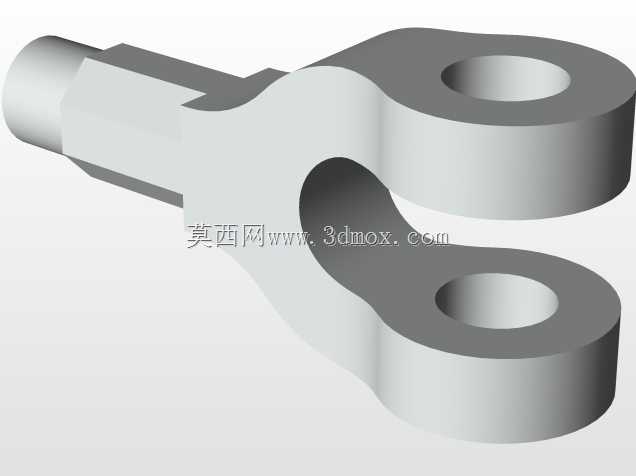

　　在各类需要实现两轴间角度偏移补偿、多自由度转动传递的机械传动场景中，铰接类关节部件是核心的传力与运动衔接单元，这类部件广泛应用在农用机械的转向拉杆连接、工业输送线的活动摆臂铰接点、小型工程机械的操作连杆机构、轻工设备的开合联动结构中，承担着传递扭矩、适配安装角度偏差、补偿运行过程中构件相对位移的作用，其结构可靠性直接决定整套连杆机构的运行精度与使用寿命。本次呈现的铰接关节采用十字轴式核心铰接结构，整体分为左右两个叉形接头与中间十字销轴三个核心组成部分，左侧叉形接头为一体式锻件结构，叉臂部位开设同轴销轴安装孔，杆部为等直径圆柱结构，端部预留外螺纹安装段，可直接与配套的调节螺母、拉杆部件配合，实现杆长的微调，

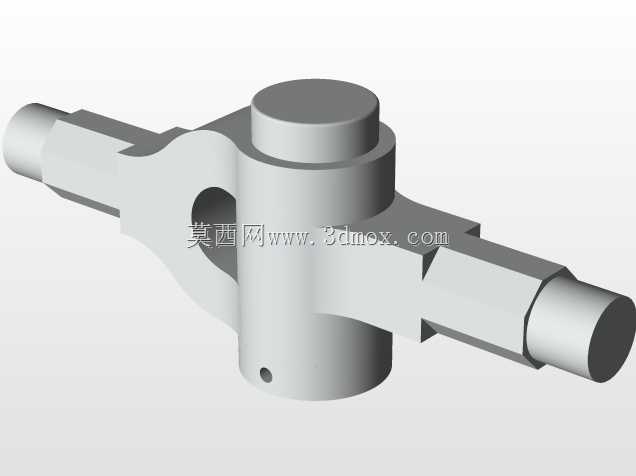

　　适配不同安装中心距的装配需求；右侧叉形接头与左侧结构对称，叉臂的安装孔与左侧孔系保持同轴度公差要求，杆部同样采用圆柱加外螺纹的结构形式，两个叉形接头的叉口对合后，将中间十字轴装入叉臂孔内，实现两个接头之间绕十字轴两个垂直轴线的转动自由度，可满足两连接轴之间在一定角度范围内的偏摆需求，避免连杆机构运行过程中出现卡滞、附加载荷过大的问题。中间十字轴的轴颈部位配套设置有耐磨衬套与轴向限位结构，衬套采用自润滑铜基合金材质，可在无定期加注润滑脂的工况下长期运行，降低维护频次，轴向位置通过顶部的压盖与锁紧挡圈实现固定，压盖通过对称布置的紧定螺钉与十字轴端面连接，可承受关节摆动过程中产生的轴向窜动力，避免销轴脱出。从安装边界来看，

　　该关节的整体最大外轮廓尺寸适配常规直径20-30mm规格的连杆安装场景，左右杆部的螺纹规格采用通用公制细牙螺纹，可与市面上多数标准拉杆、调节接头实现互换，安装时仅需将两端杆部旋入对应连接件的内螺纹孔，调整好安装长度后通过锁紧螺母锁止即可完成装配，无需额外定制专用连接配件。设计过程中重点考量了关节的摆动角度范围与承载能力的匹配关系，叉臂的开口尺寸经过反复校核，确保两个接头在最大摆角状态下不会出现结构干涉，同时叉臂的截面厚度经过强度验算，可承受额定范围内的拉压载荷与冲击载荷，在常规的连杆传动工况下不会出现叉臂断裂、销轴变形的失效问题。关节的各部件表面均做了防锈处理，非配合面采用喷塑涂层，配合面经过精磨加工，表面粗糙度控制在Ra1.

　　6以内，既保证了转动副的运动顺畅性，也能适应户外、多粉尘等相对恶劣的工作环境。不同于一体式的固定连接接头，这种十字轴铰接关节可自动补偿安装过程中出现的两轴同轴度误差，也能适应设备运行过程中因构件变形、振动产生的相对角度偏移，有效降低连杆机构的装配精度要求，减少运行过程中的附加应力，延长整套传动机构的使用寿命。在实际选型应用中，可根据连杆传递的载荷大小匹配对应尺寸规格的关节，小规格产品可用于轻工设备的操作联动机构，中等规格可用于通用机械的转向、传动连杆，大规格经过强化处理的结构可应用在工程机械的工作装置铰接点，适配不同的载荷与工况需求。
