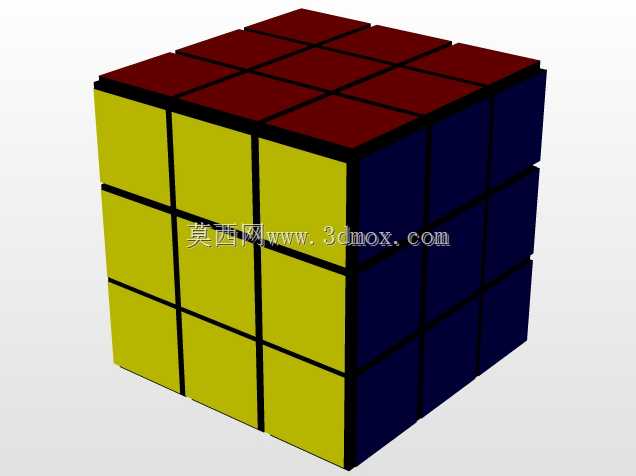

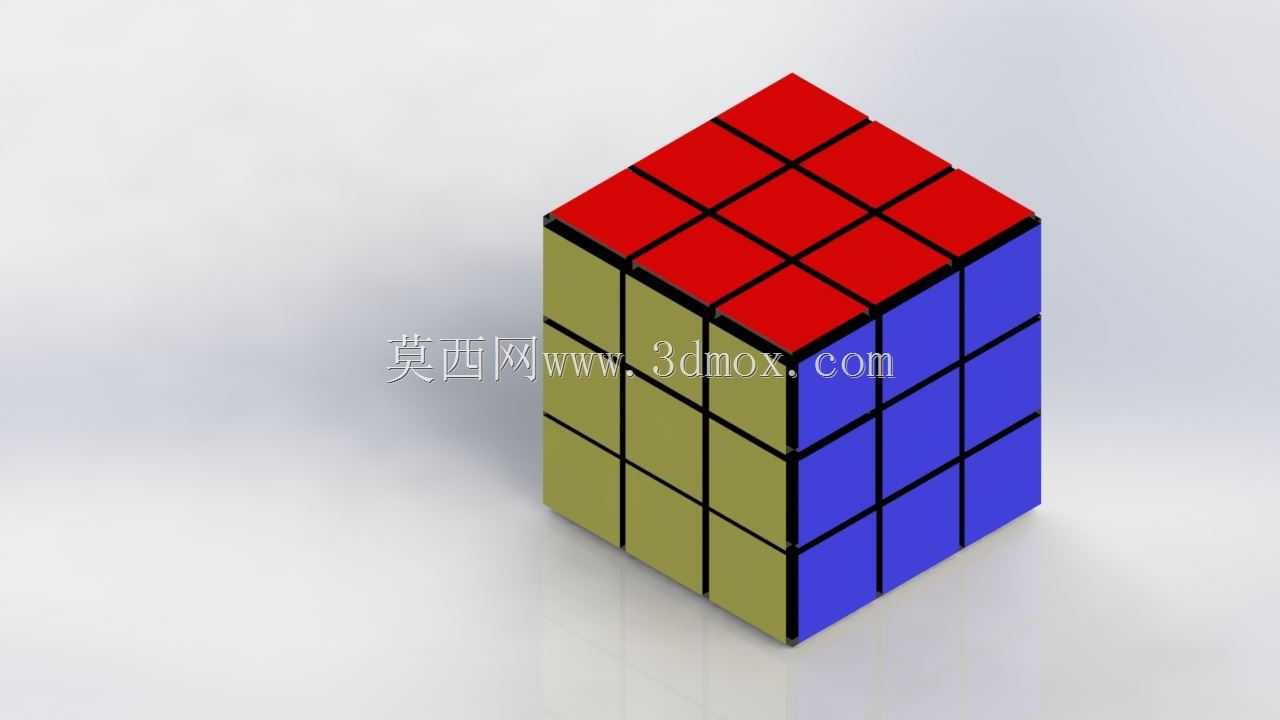

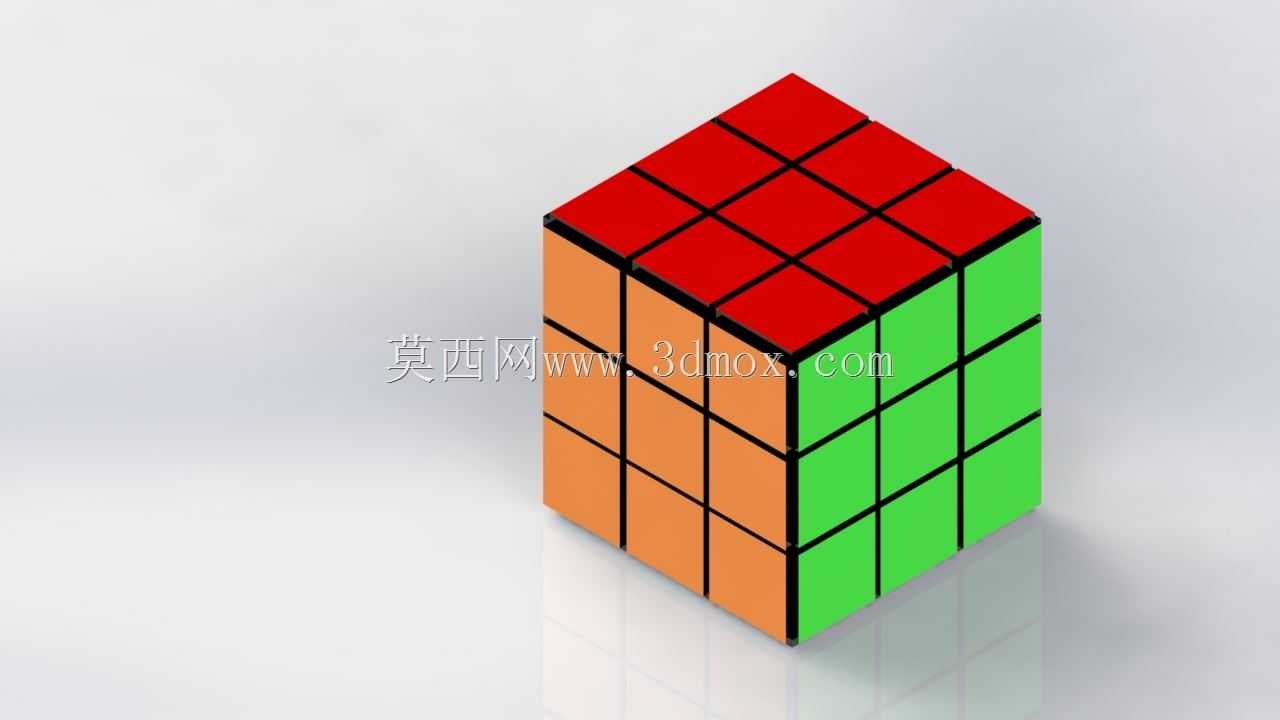

标准三阶益智魔方实体结构建模

　　这款三阶魔方的建模完全还原实体产品的装配逻辑，核心围绕可转动拼接结构展开，所有分块的尺寸公差都按照实际注塑生产的配合要求设定，单块棱块、角块的卡接间隙控制在0.1mm以内，保证转动时无卡滞也不会出现松脱晃动感。从实际应用场景来看，这类结构模型一方面可以作为益智玩具生产的结构验证原型，在开模前确认所有拼接块的转动干涉情况，避免开模后出现结构卡滞、块体脱落的问题；另一方面也可以作为机械结构教学的演示案例，帮助初学者理解空间转动副的配合逻辑、多组件限位结构的设计思路。

　　建模过程中首先确定整体外形边界，标准三阶魔方为正立方体结构，整体边长控制在57mm，这是目前主流竞速魔方的通用尺寸，握持时贴合手掌大小，单手指拨动块体时的施力距离符合人体工学要求。整体结构分为中心轴组件、中心块、棱块、角块四个部分，中心轴为六向伸出的十字轴结构，每个轴端对应一个中心块，中心块通过卡簧限位在轴端，可绕轴独立转动，六个中心块的外表面分别对应魔方六个面的中心色块，位置相对固定，是魔方转动时的定位基准。棱块共12个，每个棱块带有两个外露色面，内侧设置有与中心轴、相邻块体配合的卡爪结构，卡爪的弧度经过反复调整，保证转动到任意角度时都能保持卡接状态，同时滑动面做了圆弧过渡，减少转动时的摩擦阻力。角块共8个，每个角块带有三个外露色面，内侧的卡接结构同时与三个相邻的棱块、中心块配合，三个面的拼接缝隙均匀，外表面与相邻块体保持齐平，转动时不会出现凸点刮手的问题。

　　设计时特意将所有块体的外边缘做了R0.8mm的圆角处理，既还原了实体魔方的握持手感，也避免了尖锐边角在转动过程中造成磕碰，同时圆角结构也能减少块体之间的摩擦接触面积，提升转动顺滑度。所有拼接配合面都预留了合理的装配间隙，考虑到实际生产中塑料件的收缩率，建模时将块体的配合尺寸做了微量补偿，保证注塑成型后组装的松紧度处于合适区间，既不会过紧导致转动费力，也不会过松导致块体错位。从结构功能来看，整个魔方的所有相邻层都可以绕对应中心轴做90度、180度转动，转动到定位角度时块体之间的卡接结构会自动对位，不会出现半卡滞的错位状态，层与层之间的转动阻尼均匀，符合实际使用时的手感要求。

　　在建模的装配验证环节，需要逐一检查每个转动角度下的组件干涉情况，比如将前面层转动90度时，要确认棱块的卡爪不会和相邻层的中心块、角块发生碰撞，角块转动时的运动轨迹不会超出整体立方体的边界，所有块体在任意转动组合下都能保持完整的立方体外形，不会出现块体外凸或者内凹的情况。中心轴的尺寸设计也经过考量，轴的直径和中心块的安装孔配合长度控制在3mm，既保证足够的连接强度，不会在频繁转动后出现松脱，也不会因为配合长度过长导致转动阻力过大。中心块内侧设置有弹簧安装位，实际装配时弹簧提供的预紧力可以让块体之间保持合适的压紧度，建模时预留了弹簧的安装空间，保证弹簧压缩和伸展时不会和周边结构发生干涉。

　　这类结构模型对于玩具结构设计从业者来说，可以直接作为结构设计的参考原型，调整块体的卡扣弧度、配合间隙就能衍生出不同手感的魔方产品，比如竞速款魔方可以适当加大间隙、减小卡爪的接触面积来提升顺滑度，入门款魔方可以适当减小间隙、加大卡爪的扣合量来提升结构稳定性，避免新手转动时块体脱落。对于三维建模学习者来说，这个模型可以练习多组件装配、运动干涉检查、曲面圆角处理等常用建模技能，理解空间对称结构的建模思路，掌握转动副结构的配合设计逻辑。
