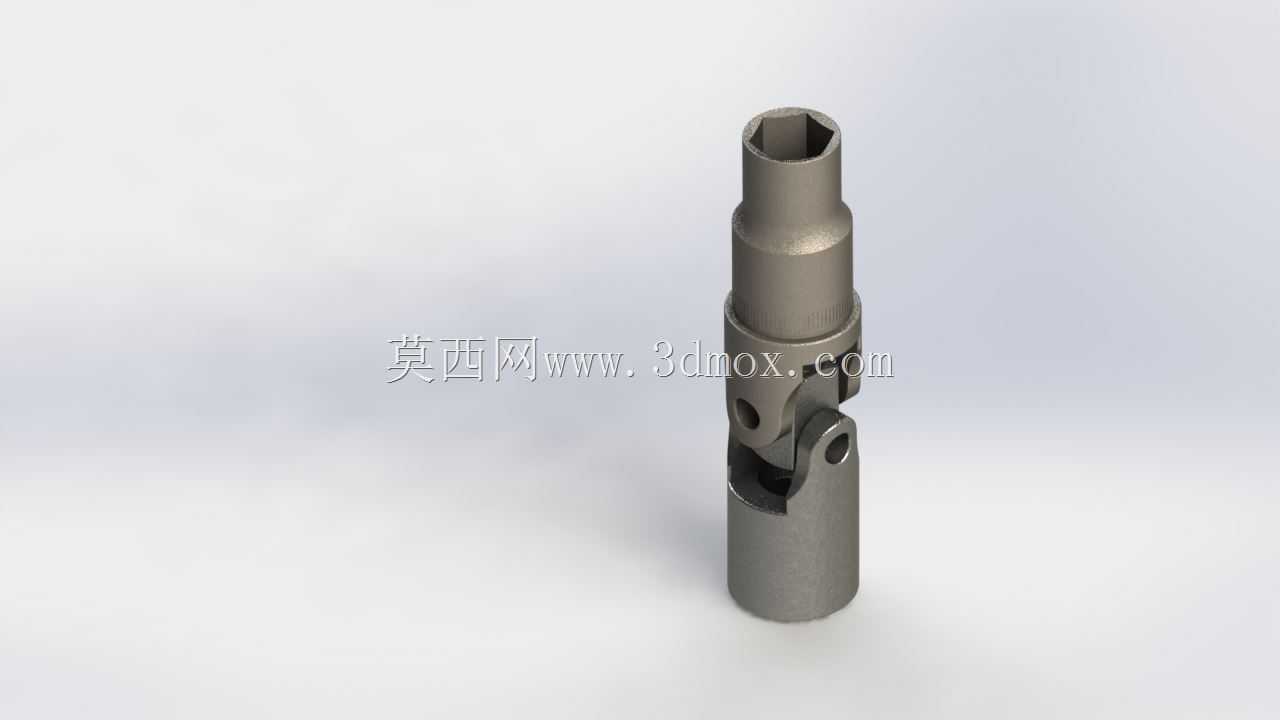

小型可偏转六角连接万向节结构

　　在中小扭矩的轴系传动场景里，这类带六角内孔的小型万向铰接结构是解决两轴存在偏角时动力传递的核心零件，常见于手动工具接杆、小型轻工设备传动组、精密调节机构的动力接驳环节，区别于大规格十字轴万向节，这类紧凑结构的设计初衷就是适配安装空间局促、两轴同轴度难以保证的小载荷传动场景。从结构设计逻辑来看，上端的内六角孔是直接对接六角传动杆的接口，这种型面配合不需要额外的键连接，靠六面的贴合就能传递扭矩，装配时直接插入即可完成对接，拆装效率远高于平键连接的结构，也避免了键槽加工带来的应力集中问题，适合频繁更换接杆的手动工具或者快换调节机构。中间的铰接副采用单十字销铰接结构，销孔与销轴的配合选用间隙配合，保证两轴存在最大30度左右偏角时，

　　铰接部位不会出现卡滞，同时铰接处的两个对接端面做了圆弧倒角处理，当轴系偏转时，两个对接半体的端面不会发生硬摩擦剐蹭，长期偏转动作下也不会出现端面磨损卡滞的问题。下端的圆柱轴段是用来插入配套的安装基座或者从动轴孔内，外圆面的加工精度控制在h7公差带，既可以保证插入后的同轴度，也不会因为过盈量太大导致装配困难，轴段长度的设计刚好覆盖常规安装板的厚度范围，不会因为轴段过长导致安装后突出过多占用额外空间，也不会因为轴段过短导致配合长度不足、传动时出现晃动。从实际使用的工况适配来看，这类结构的额定传递扭矩通常在15N·m以内，适合手动操作或者小功率电机驱动的传动链路，比如在棘轮扳手的加长接杆组里，

　　这种万向节可以让扳手在狭窄的操作空间里绕过障碍物拧动螺栓，不需要扳手与螺栓保持完全同轴；在小型包装设备的调节辊传动端，当调节辊需要调整角度改变料带走带方向时，这种万向节可以在辊轴偏转的状态下持续传递动力，不需要额外调整电机的安装位置。设计时需要重点关注铰接销的抗剪切强度，因为整个结构的扭矩传递全部靠铰接销承载，销的直径要根据额定扭矩做校核，避免大扭矩下销被剪断，同时销与两个半体的连接要做防脱处理，通常采用过盈压装或者端部冲点铆接，防止高速转动或者频繁偏转时销轴脱出。外形上整体为阶梯轴结构，最大外圆直径比铰接部位的外圆略大，既给铰接部位的偏转留出了足够的避让空间，也让整体结构的应力分布更均匀，不会在铰接根部出现应力集中断裂的问题，

　　整体轴向长度控制在常规接杆的通用尺寸范围内，可以和同规格的标准接杆互换使用，不需要单独定制配套的安装接口。在安装边界上，需要预留出铰接部位偏转时的摆动空间，当两轴偏角达到最大值时，铰接部位的最大摆动半径要小于周围结构的避让间隙，避免转动时和周边的机架、护罩发生碰撞，同时上端六角孔的深度要保证六角杆插入后有足够的配合长度，避免大扭矩下六角孔的棱角被磨圆出现打滑。这类结构的材质通常选用中碳钢做调质处理，表面做发黑防锈处理，既有足够的强度承受传动扭矩，也有不错的韧性应对频繁偏转带来的交变载荷，不会因为长期受交变应力出现脆性断裂。
