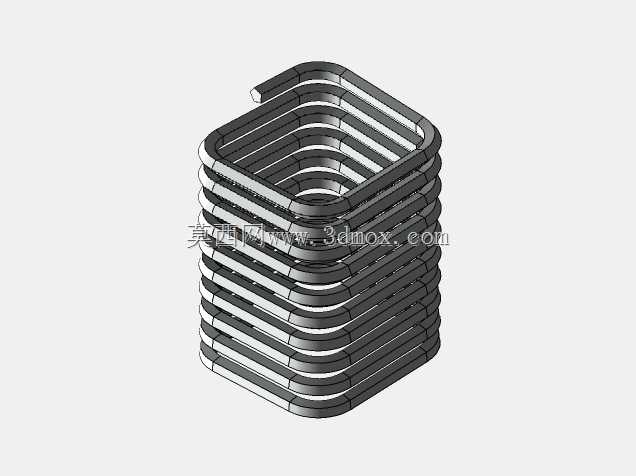

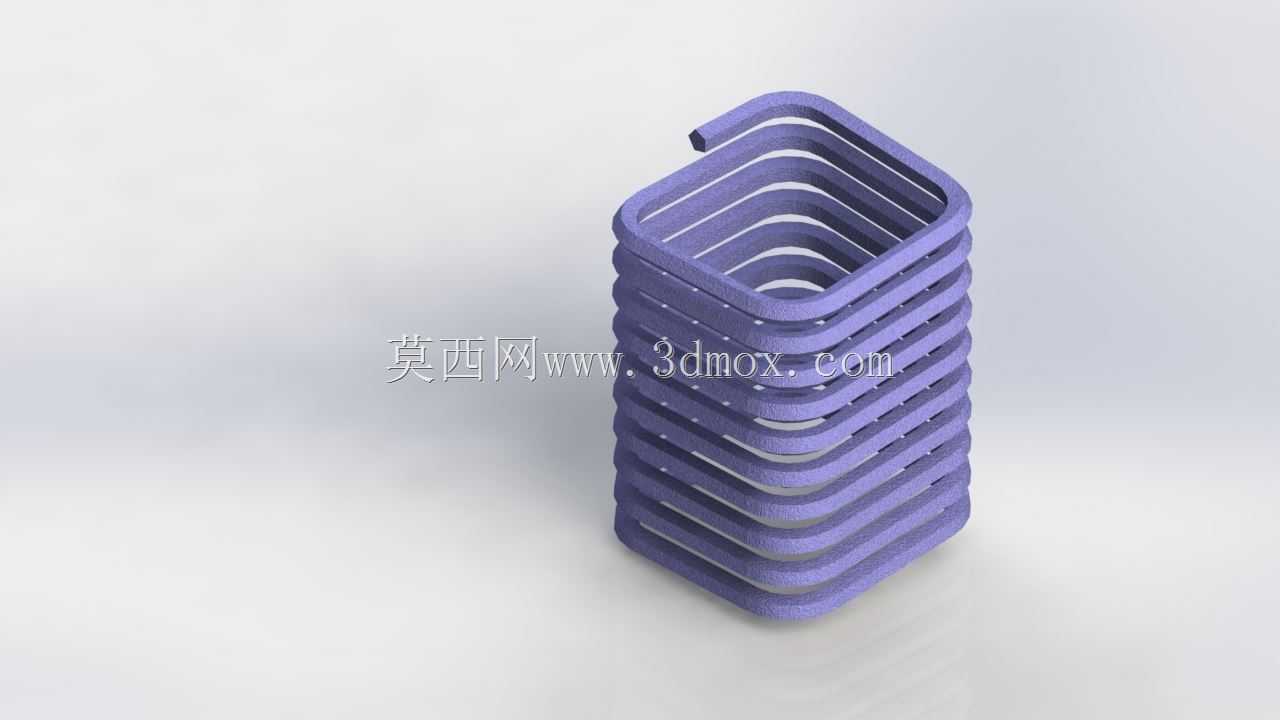

正方形截面方形螺旋弹性构件结构设计

　　在非标自动化设备的方形安装腔体内，常规圆形螺旋弹簧往往存在空间利用率不足、侧向易偏移的问题，这类方形路径螺旋构件正是针对这类场景开发的弹性元件。不同于常规圆柱螺旋弹簧的圆形截面绕制路径，该构件采用正方形轮廓作为螺旋升程的基准路径，每一圈簧丝的行走轨迹都贴合方形腔体的内壁边界，在同等安装空间下，能够获得比圆形弹簧更大的有效承载接触面积，尤其适配方形安装槽内的缓冲、复位、储能需求。

　　从实际应用场景来看，这类构件常出现在方形模具的顶出复位机构、方形电子元器件的减震卡座、方形料道的缓冲挡停结构中，比如消费电子外壳注塑模具的方形顶杆复位端，采用该结构可以直接嵌入方形顶杆的安装沉孔，不需要额外加装圆形弹簧的导向套，减少零件数量的同时，避免了圆形弹簧在方形腔体内晃动、卡滞的问题。在方形动力电池模组的减震结构中，这类方形螺旋构件可以贴合电池模组的方形轮廓边角布置，相比圆形弹簧能提供更均匀的周向弹力，不会出现局部应力集中导致的模组偏移问题。

　　在功能特性上，该螺旋构件的刚度特性区别于常规圆柱弹簧，由于其绕制路径为方形，四个直边段的簧丝受力变形模式与圆弧转角段存在差异，直边段主要承受弯曲与扭转复合载荷，转角段则以扭转变形为主，这种特性使得其在压缩行程初期刚度较低，能够吸收小载荷下的震动冲击，当压缩量达到一定程度后，直边段相互接触贴合，刚度快速上升，能够承受较大的极限载荷，这种变刚度特性非常适合需要兼顾小行程缓冲与大行程承载的工况。

　　设计这类构件时，首先需要确认安装边界的方形内腔尺寸，螺旋构件的外轮廓边长需要比内腔边长小0.5-1mm的安装间隙，避免压缩过程中簧丝与腔壁摩擦卡滞；簧丝的直径选择需要根据目标载荷计算，直边段的长度直接影响弹簧的刚度，直边越长，相同簧丝直径下刚度越低，因此在确定方形轮廓尺寸时，需要平衡安装空间与刚度需求。螺旋的圈数需要根据总行程确定，通常有效圈数下的总压缩量需要比设计行程大20%的余量，避免并圈时出现刚性冲击。转角处的圆角半径不能过小，否则绕制过程中簧丝会出现应力集中，长期交变载荷下容易断裂，通常圆角半径取簧丝直径的1.5-2倍，能够保证绕制过程中簧丝纤维组织不被破坏，提升疲劳寿命。

　　从安装适配角度，该构件的两端支撑面采用磨平处理，磨平长度不小于半圈，保证安装后端面与安装基准面完全贴合，不会出现偏载。两端的收口角度根据安装接口设计，若采用嵌入式安装，两端可以设计成直口，直接卡入安装座的方形卡槽内；若需要与其他零件连接，端部可以弯折出定位脚，插入安装板的定位孔中，防止弹簧工作过程中出现转动偏移。在实际选型替换时，不能直接用等刚度的圆形弹簧替换该构件，因为圆形弹簧在方形腔体内的接触为线接触，长期压缩会磨损腔体内壁，而该构件的直边段与腔壁为平行间隙配合，不会出现偏磨问题，同时方形轮廓的抗侧向偏移能力远优于圆形弹簧，在有横向力的工况下，不会出现圆形弹簧常见的侧弯、失稳问题。

　　建模过程中需要注意螺旋路径的过渡处理，方形路径的四个转角处需要做平滑的螺旋过渡，不能出现直角拐点，否则生成的簧丝实体在拐点处会出现自相交或者壁厚不均的问题，通常采用3D草图绘制螺旋引导线时，在直边段与转角段之间设置相切约束，保证每一圈螺旋的升程均匀，簧丝截面沿引导线扫描时始终保持法向垂直，避免出现簧丝扭曲的问题。完成建模后需要做干涉检查，确认弹簧压缩到最大行程时，相邻圈的簧丝之间不会出现干涉，同时外轮廓与安装腔体之间保留均匀间隙，端部支撑面的平面度满足安装要求。
