这套齿轮连杆组合传动结构,常见于轻工包装、小型自动化送料、工位转序类设备的间歇动作执行端,核心解决的是连续旋转输入到定角度间歇摆动输出的动作转换需求,不需要额外配置凸轮槽加工或者复杂的伺服分度程序,纯机械结构就能实现稳定的节拍动作,在低速轻载的自动化工位上适配性极强。从实际落地的工况来看,这类结构常被用在小型零件的分拣工位、包装线的推料执行端、半自动装配设备的工件换位模块上,相比槽轮机构,它的启动和停止阶段冲击更小,传动过程中没有刚性碰撞,运行噪音更低,对于节拍要求在每分钟20-40次动作的工位来说,维护成本远低于电子控制的分度组件。设计这套结构的时候,首先要确定输出端的摆动角度范围,

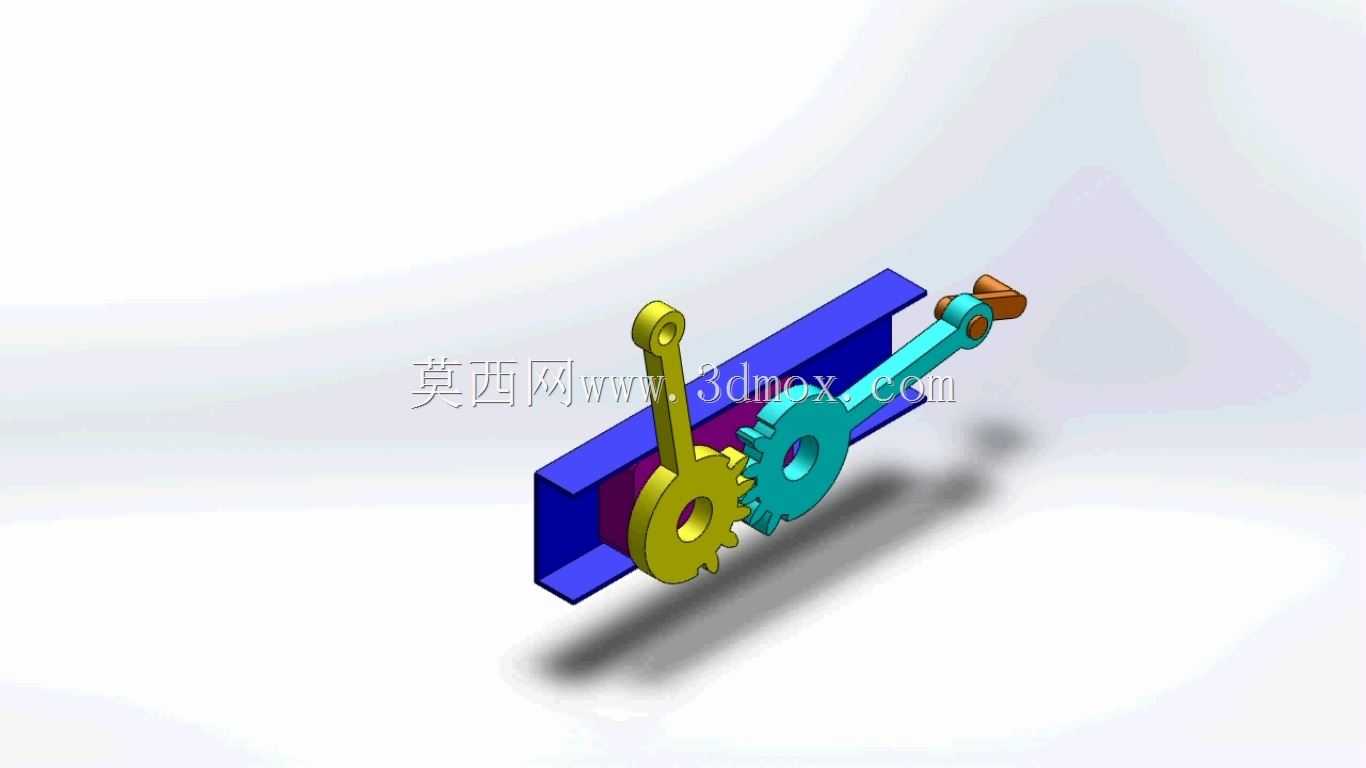

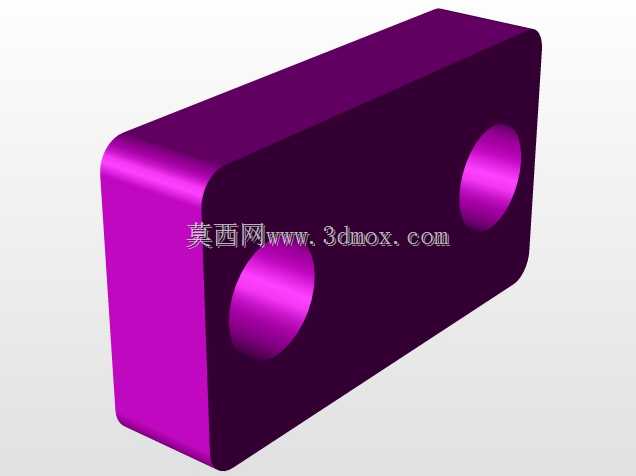

图中两个啮合齿轮的齿数比直接决定了输入轴旋转一圈对应的输出摆幅,搭配的曲柄连杆长度需要和齿轮节圆半径做匹配,避免连杆运动到死点位置出现卡滞;左侧的固定安装基座是整个结构的承载基准,设计时要预留两个齿轮轴的安装孔位公差,轴孔配合选用H7/h6的间隙配合,保证齿轮转动时没有径向窜动,同时基座的安装面要做平面度处理,避免装配后齿轮啮合出现偏载,导致齿面异常磨损。从安装边界来看,整套结构的横向安装尺寸控制在120mm范围内,纵向高度不超过60mm,输入轴端预留了和驱动电机连接的轴伸接口,可以直接适配直径8mm的电机输出轴,不需要额外加装联轴器;输出端的摆臂上预留了工件执行件的安装螺孔,可以根据实际工况加装推头、夹爪或者挡料块,

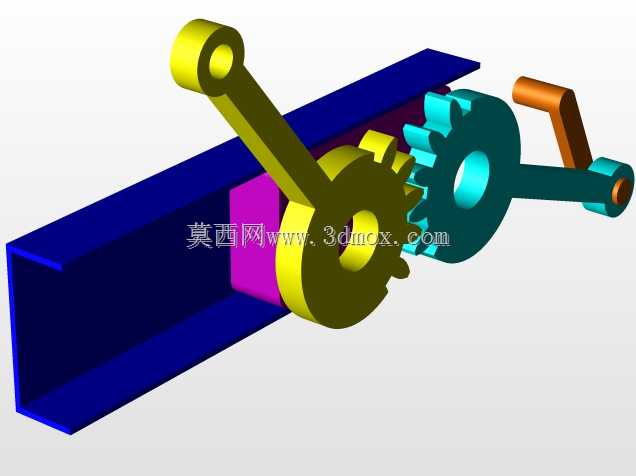

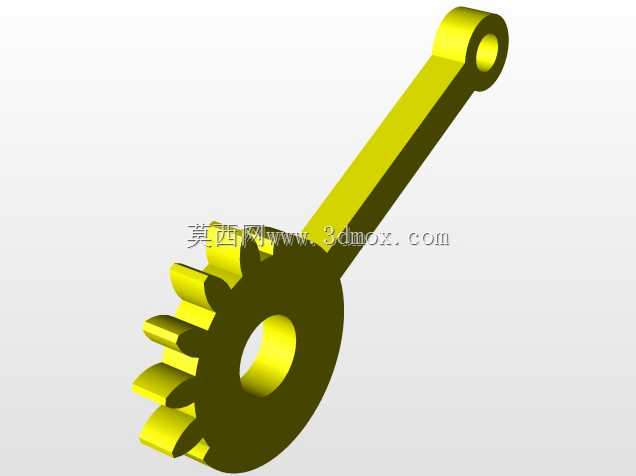

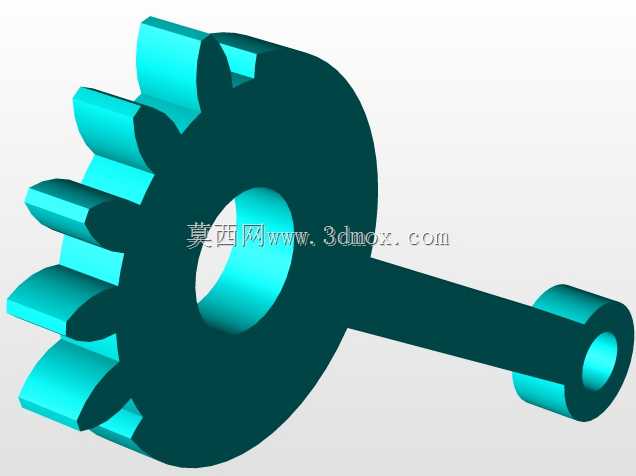

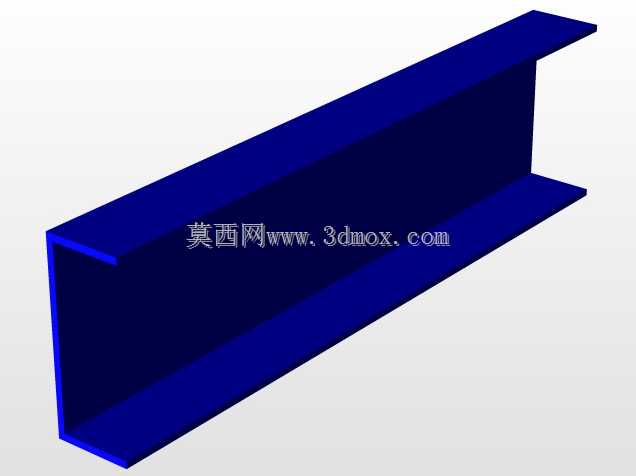

拓展不同的使用场景。结构的运动逻辑是,输入轴带动黄色曲柄做整周旋转,曲柄通过连杆带动黄色齿轮做定角度的往复摆动,和黄色齿轮啮合的青色齿轮同步做反向的定角度摆动,最终带动青色齿轮轴上连接的输出摆臂完成预设角度的往复间歇动作,整个运动过程中,齿轮的啮合侧隙控制在0.1-0.2mm之间,既不会因为侧隙过大导致输出端定位不准,也不会因为侧隙过小出现转动卡滞。在材料选型上,常规工况下齿轮和连杆可以选用POM材质加工,自重轻、运行噪音小,自带润滑属性,不需要频繁加注润滑脂;如果是负载稍大的工况,可以换成45号钢调质处理,齿面做高频淬火提升耐磨性,基座部分选用铝合金型材加工即可,兼顾结构强度和轻量化需求。设计建模的时候要特别注意运动干涉检查,
尤其是连杆摆动到极限位置时,不能和基座侧壁、齿轮轮辐发生碰撞,齿轮啮合的重合度要大于1.2,保证传动过程中始终有轮齿接触,避免出现传动空程;另外轴端的挡圈槽位置要精准,保证齿轮和连杆的轴向定位可靠,不会在运行过程中出现轴向窜动导致脱齿。这类纯机械传动结构的优势在于可靠性高,在车间多尘、有轻微油污的工况下也能稳定运行,不会像电子分度组件那样受电压波动、信号干扰影响动作精度,对于追求设备稳定性、降低后期维护成本的小型自动化设备来说,是非常实用的传动方案。建模过程中所有的配合面都做了公差标注,装配逻辑完全按照实际机加工装配顺序设置,齿轮的齿形参数按照标准渐开线圆柱齿轮绘制,模数选用1mm,压力角20度,和实际加工参数完全一致,导入到工程图环境可以直接生成加工图纸,不需要二次调整齿形参数。
