盘形凸轮从动杆传动组件结构设计

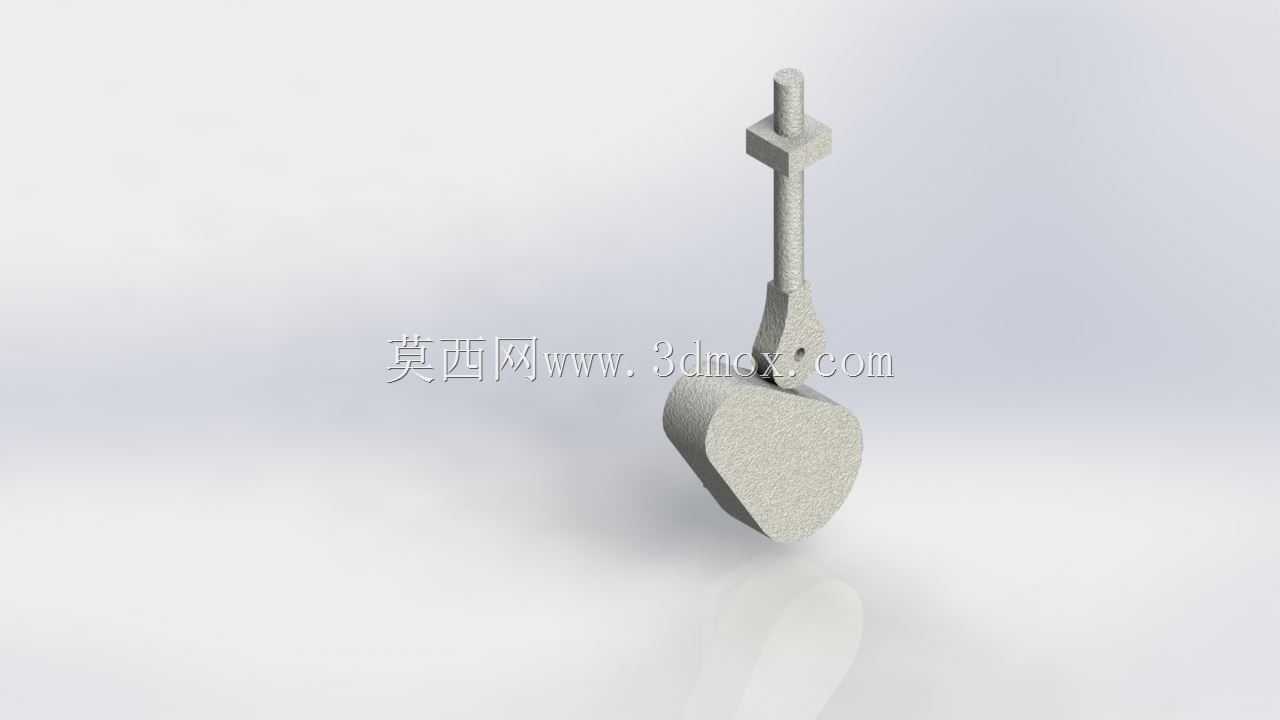

　　这套凸轮传动组件，核心采用盘形凸轮搭配直动尖顶从动杆的经典传动结构，在轻工包装、纺织机械、小型自动化送料设备里应用十分普遍，主要作用是把凸轮的连续回转运动，转化为从动杆端的规律往复直线动作，实现工位间歇推送、压合、节拍触发这类需要固定位移时序的工艺动作。从结构设计逻辑来看，盘形凸轮的轮廓曲线是整套组件的核心，设计时需要先匹配设备的动作节拍要求，划分升程段、远休止段、回程段、近休止段的对应转角，其中升程段的轮廓曲率需要做平滑过渡，避免从动杆运动时出现刚性冲击，尤其是在中低速运转的工况下，合理的轮廓曲率能大幅降低从动杆与凸轮接触面的磨损，减少运行时的异常振动。从动杆部分采用带导向轴段的一体式结构，

　　上部的光轴段是和设备安装机架的导向孔配合的部位，设计时轴段的直径公差取h7级，和导向孔的配合间隙控制在0.02-0.05mm之间，既保证往复运动时不会出现卡滞，也能避免间隙过大导致从动杆摆动，影响末端动作的位置精度。轴段中部设置的方形凸台，是用来配套复位弹簧的安装限位，复位弹簧的预紧力需要根据从动杆的运动阻力、凸轮转速做匹配，保证在回程阶段从动杆的端部能始终贴合凸轮轮廓，不会出现脱开跳位的情况。凸轮与安装轴的配合部位采用标准孔轴配合，端面设置定位销孔，方便装配时调整凸轮的初始安装角度，匹配不同设备的动作时序校准需求。从安装边界来看，整套组件的安装需要在设备机架上预留对应直径的导向通孔，通孔的轴线需要与凸轮的回转轴线保持垂直，

　　位置度公差控制在0.03mm以内，避免从动杆运动时出现偏磨；凸轮的安装轴需要配套轴承座做回转支撑，轴向定位要可靠，防止运转过程中凸轮出现轴向窜动，导致从动杆的行程出现偏差。实际应用中，这类凸轮组件的从动杆末端可以根据工艺需求加装不同的执行端头，比如推料块、压头、触发拨杆，适配不同的生产工序，相比气缸、电缸这类直线驱动部件，凸轮传动的动作时序完全靠轮廓保证，不需要额外的电控信号触发，运行稳定性更高，在固定节拍的专用设备里能长期免维护运行，故障率远低于电控类驱动组件。设计建模过程中，凸轮轮廓的生成需要先根据运动规律计算出各转角对应的从动杆位移值，再通过样条曲线拟合生成连续轮廓，建模时要注意轮廓面与凸轮端面的垂直度，

　　避免加工后轮廓出现锥度导致从动杆运动轨迹偏移；从动杆的尖顶接触部位做了小圆弧过渡处理，不是绝对的尖点，这样能降低接触应力，延长零件的使用寿命，同时不会影响运动规律的传递。整套组件的零件数量少，结构紧凑，不需要复杂的附属配套部件，在小型自动化设备的工位动作设计中，能有效节省安装空间，降低设备的整体制造成本，而且传动过程无累计误差，动作重复定位精度可以稳定控制在0.1mm以内，完全满足大部分中低速轻工设备的工艺精度要求。
