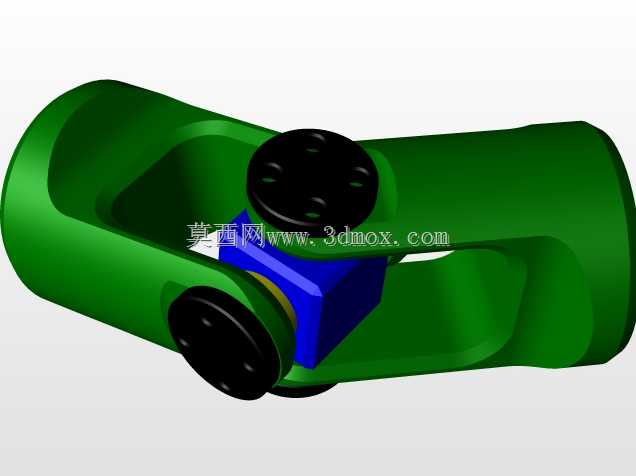

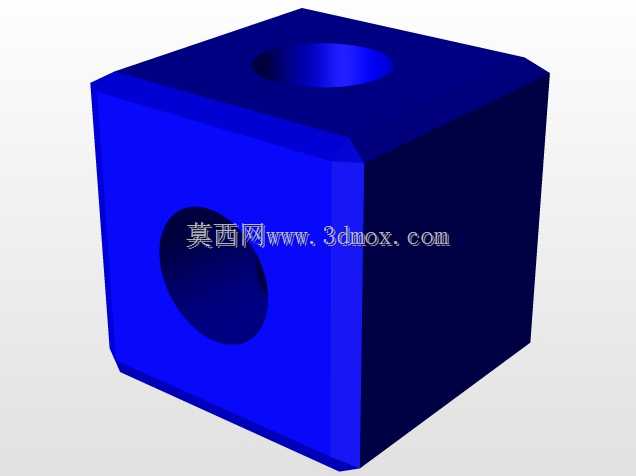

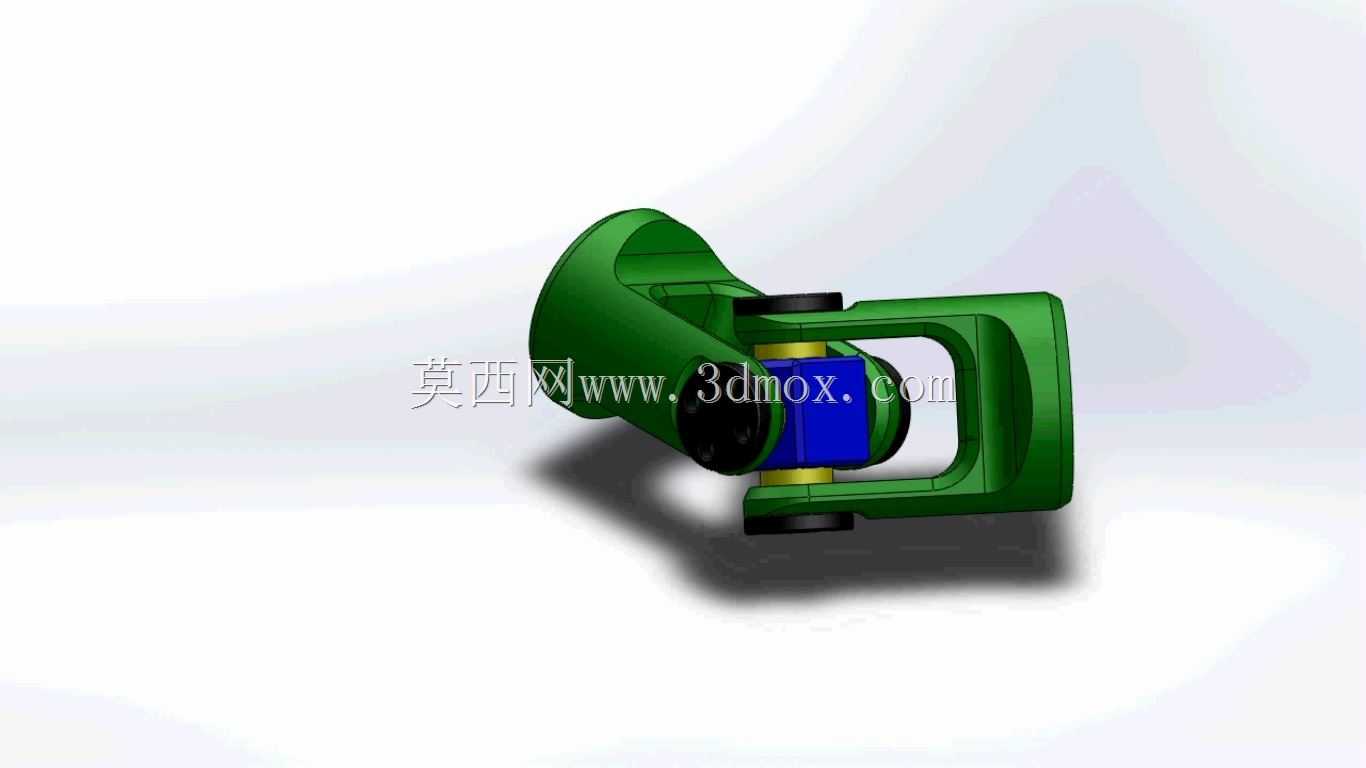

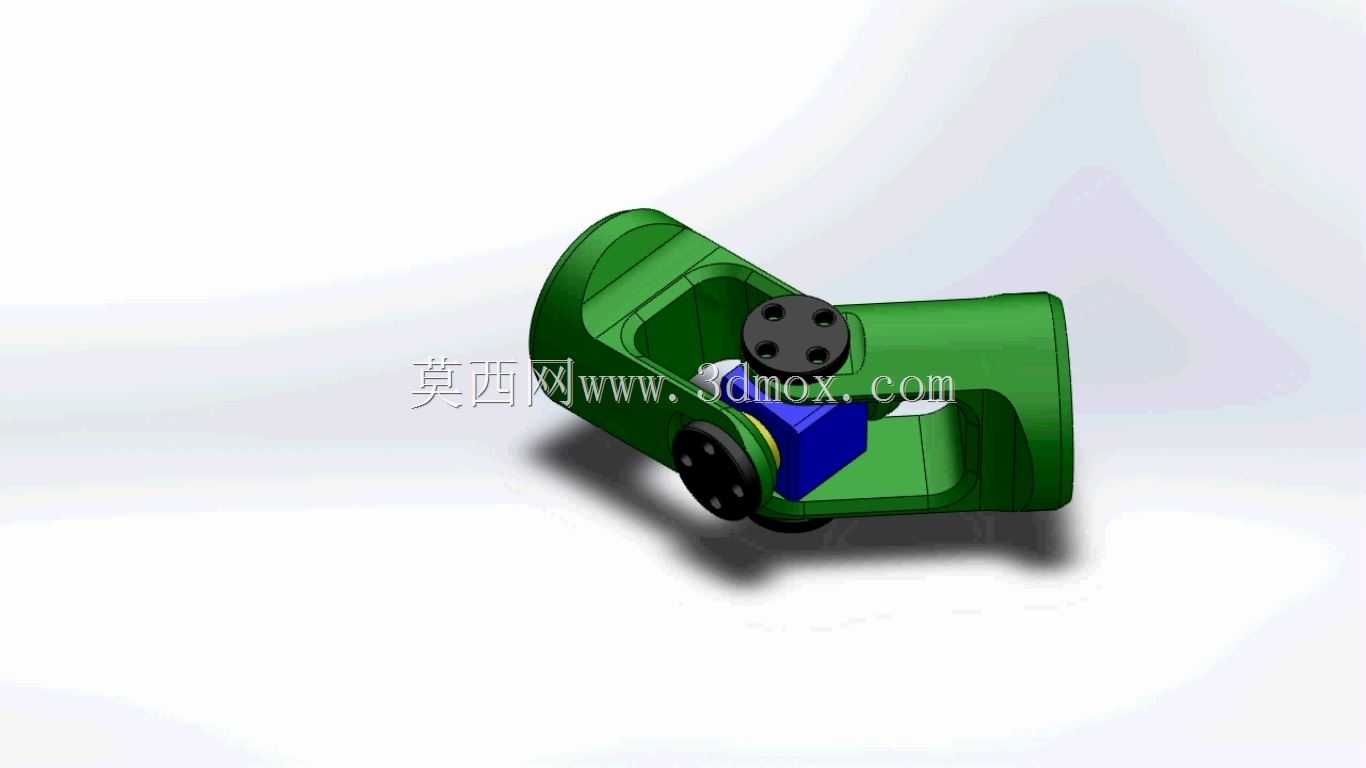

该结构属于空间铰接类传动连接构件,主要用于存在轴系偏角、安装位存在空间错位的动力传递场景,常见于中小型自动化设备的动力输出端、轻工机械的进给传动链路、专用工装的角度调节连接部位,可补偿两连接轴之间因加工误差、装配公差、运行受力形变产生的轴向与角度偏移,避免刚性连接带来的轴系憋劲、轴承过载、键槽剪切失效等问题。从结构组成来看,构件分为三个核心功能段:左侧为筒状输入连接端,内部预留轴孔与键槽位,可直接与动力输出轴套接,筒身外侧做了加厚加强筋设计,对应键槽受力位置的壁厚提升30%,可承受持续交变扭矩载荷,筒端外缘做了倒角导向,方便装配时快速套接对位,无需额外修磨轴端即可完成初步安装;中部为十字轴式铰接核心,采用分体式轴销连接,

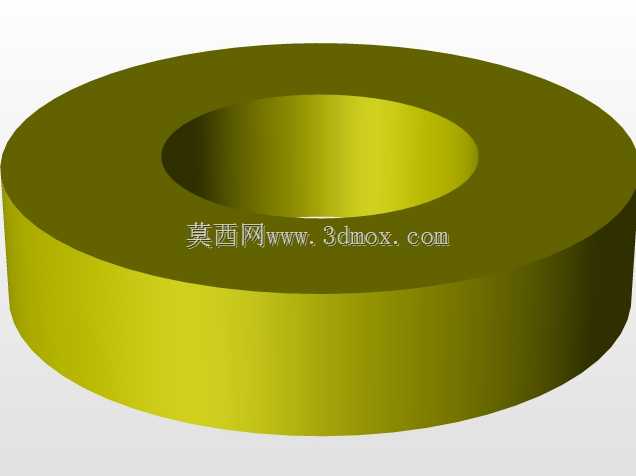

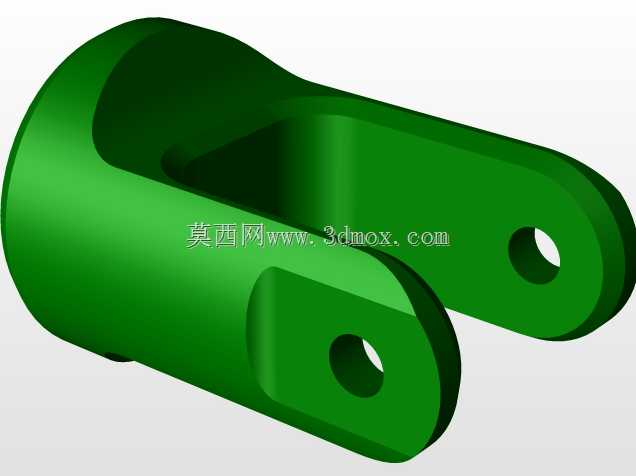

十字轴的四个轴颈分别嵌入两侧连接叉的轴孔内,轴孔内预留润滑脂存储槽,可在长期运行过程中持续释放润滑介质,降低轴颈与轴孔的滑动摩擦磨损,铰接部位的摆动角度范围可达±25°,可同时补偿径向偏移与角度偏斜,适配多类非同轴传动场景;右侧为框型输出连接端,采用U型叉架结构,叉架的两个支臂做了等强度设计,支臂截面从根部到铰接端逐步收窄,在保证结构刚度的前提下降低整体自重,叉架端面预留安装螺孔位,可通过螺栓直接与被驱动构件的连接法兰固定,无需额外设计转接件。设计过程中优先考虑了装配工艺性,所有轴孔的同轴度公差控制在0.02mm以内,十字轴销与轴孔采用间隙配合,装配时可直接压装无需冷缩或热装处理,降低现场装配的工艺难度;
整体外形的最大回转半径控制在120mm以内,安装时的轴向预留空间不小于180mm,径向避让空间不小于130mm,可适配多数中小型设备的内部安装空间,不会与周边的线束、管路、其他结构件产生运动干涉。从受力特性来看,该结构的额定传递扭矩为120N·m,最高适配转速为1500r/min,铰接部位的摆动寿命在正常润滑条件下可达100万次以上,可满足多数轻工、包装、电子组装类设备的长期运行需求;结构表面做了氧化处理,具备基础的防锈抗腐蚀能力,可在常规车间环境下长期使用,无需额外做表面防护处理。在实际选型应用时,需要注意核对输入轴径与输出端的安装孔位尺寸,确保与两端连接构件的匹配度,同时安装时要保证十字轴的两个轴颈分别处于两轴的角平分面内,
避免出现单轴颈受力过载的情况;日常维护过程中,每运行6个月可通过铰接部位预留的注油孔补充润滑脂,降低磨损速率,延长构件的整体使用寿命。该结构相比传统的刚性联轴器,对安装精度的要求更低,可降低设备整体的加工与装配精度要求,压缩生产制造成本,同时在设备运行过程中可吸收部分传动链路的振动,降低动力端的振动向执行端传递,提升设备运行的平稳性。
