焊接式框架立方体镂空支撑结构

　　该结构采用焊接件拆分思路完成特征构建，整体为正六面体框架形态，外轮廓保持规整立方体边界，内部为通透镂空腔体，六个面均预留方形开口，仅保留十二条棱边位置的实体支撑结构，棱边截面为等宽矩形，相邻棱边交接处做平滑过渡处理，避免焊接应力集中。从实际工程应用场景来看，这类框架结构可作为小型设备的防护外笼，包覆在精密检测元件、小型动力单元外侧，既能够阻挡外界硬物磕碰损伤内部器件，镂空区域又不会遮挡传感器信号传输路径，也不会阻碍设备散热气流流通；也可作为教学演示用的几何结构教具，用于讲解空间框架受力、焊接节点设计等机械基础知识点，还能作为模块化机架的基础单元，通过标准连接件将多个该立方体框架拼接组合，快速搭建不同尺寸的物料放置台、

　　小型设备安装支架，适配实验室、小型加工工位的临时搭建需求。设计过程中优先考虑焊接工艺的可实现性，将整体结构拆分为十二根等截面直杆构件，每根杆件的下料长度统一，两端切割角度固定为45度，拼合时相邻杆件的斜切面完全贴合，不需要复杂的仿形切割工序，普通锯切设备即可完成下料，降低加工前期的准备成本。杆件拼合形成的节点位置，预留了足够的焊接操作空间，无论是采用氩弧焊还是二氧化碳气体保护焊，焊枪都能顺利抵达焊缝位置，保证焊脚尺寸均匀，焊接完成后仅需对节点处的焊渣进行简单打磨，即可获得平整的外观效果。结构的外形尺寸可根据实际使用需求等比例缩放，当作为小型设备防护笼使用时，外轮廓边长可控制在100mm至300mm区间，棱边截面宽度不小于15mm，

　　即可满足常规工况下的抗冲击要求，安装时可在底部棱边预留螺纹孔位，直接通过螺栓固定在设备安装基板上，不需要额外设计转接支架；当作为模块化机架拼接单元使用时，可在每根杆件的端面预设标准连接孔，配合角码、螺栓等通用五金件即可完成快速拼接，拼接后的整体框架平面度可控制在0.5mm每米范围内，满足普通轻型设备的安装精度要求。结构的受力特性经过合理优化，竖向棱边作为主要承重构件，承受垂直方向的载荷，横向棱边作为连接支撑，分散水平方向的冲击力，镂空设计在保证结构整体刚度的前提下，大幅降低了整体重量，相比实心立方体结构减重超过70%，同时减少了原材料的消耗。棱边的实体部分可根据使用场景选择不同材质，

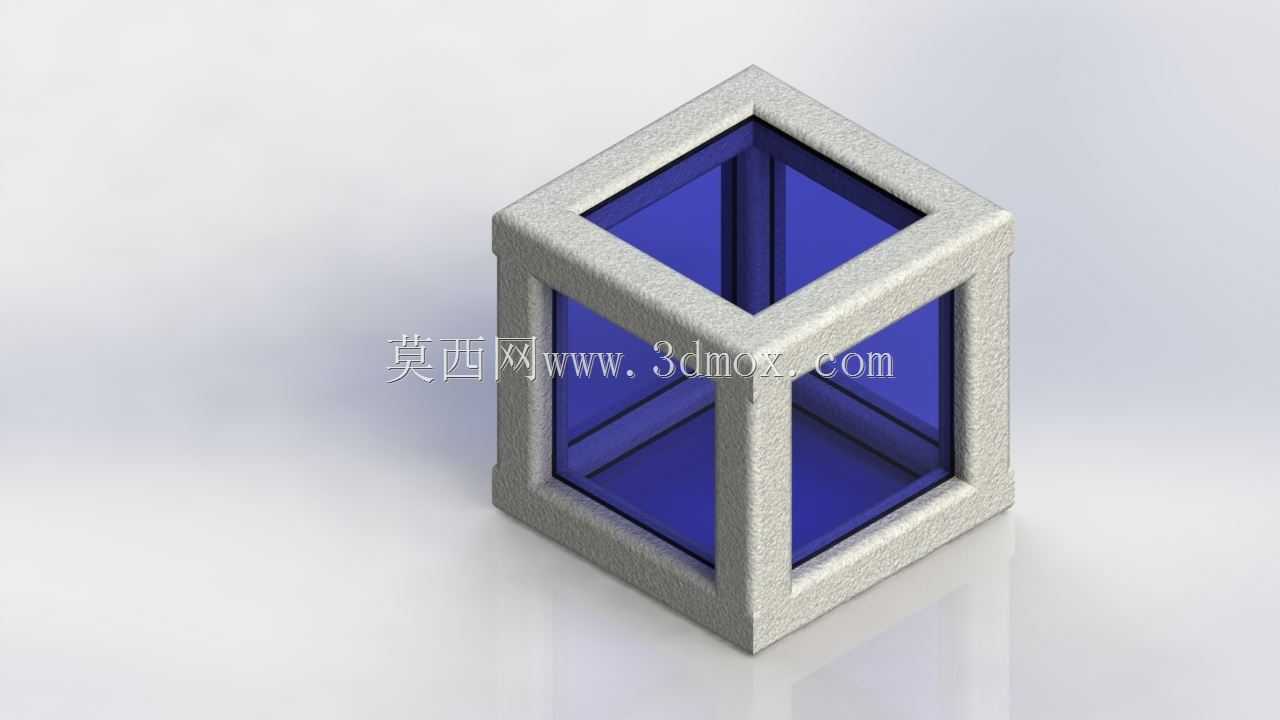

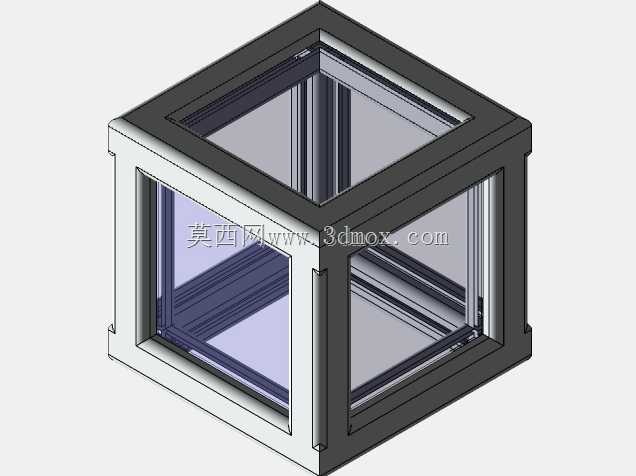

　　常规工况下采用普通Q235钢材焊接即可满足强度要求，焊接完成后表面可做喷塑、喷漆处理提升防锈能力；如果应用在有轻量化要求的场景，也可采用铝合金型材切割后焊接，或者直接采用铝型材插接组装，进一步降低整体重量，同时提升结构的耐腐蚀性能。结构内部的镂空腔体可根据需求加装透明挡板，比如亚克力板、钢化玻璃等，挡板可直接嵌入棱边内侧预留的卡槽内，不需要额外的固定件，加装挡板后既保留了框架的防护能力，又能直观观察内部设备的运行状态，适合用在有防尘需求但需要可视化观察的设备上。在实际建模过程中，每根杆件的特征独立构建，可单独修改杆件的截面尺寸、长度参数，调整参数后整体框架的装配关系不会出现错位，方便设计人员根据不同的载荷要求快速调整结构参数，不需要重新绘制整体模型，大幅提升设计迭代效率。节点位置的焊缝特征可根据工艺要求选择是否添加，用于焊接工艺模拟时，可在节点处添加对应尺寸的焊缝特征，模拟焊接后的应力分布情况，验证结构的受力可靠性；用于装配演示时，可隐藏焊缝特征，更清晰地展示杆件之间的拼接关系。这类框架结构没有复杂的曲面特征，所有特征均为规则的拉伸、切除特征，对建模软件的性能要求极低，普通配置的计算机即可流畅完成模型的编辑、装配操作，也方便导出不同格式的文件用于加工生产、装配演示等不同场景。
