平行轴偏心连杆式柔性传动连接机构

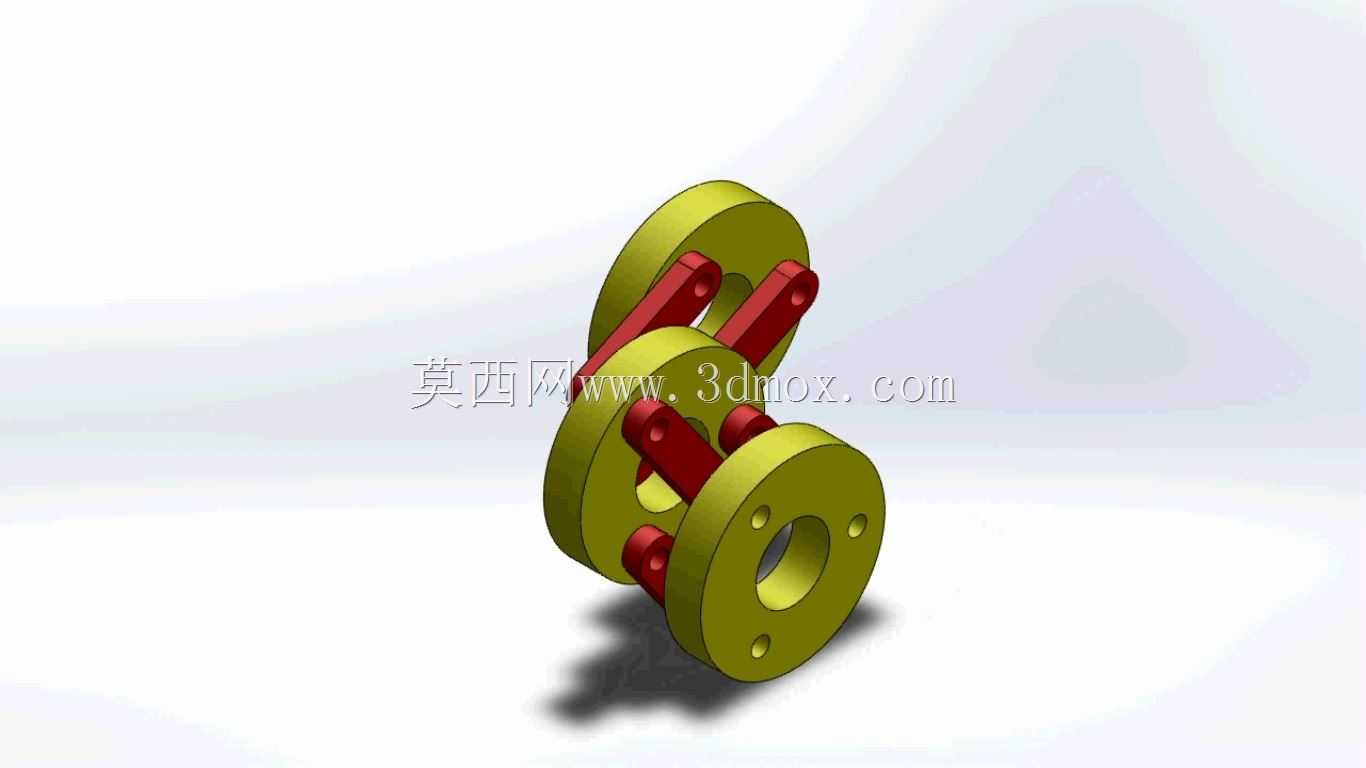

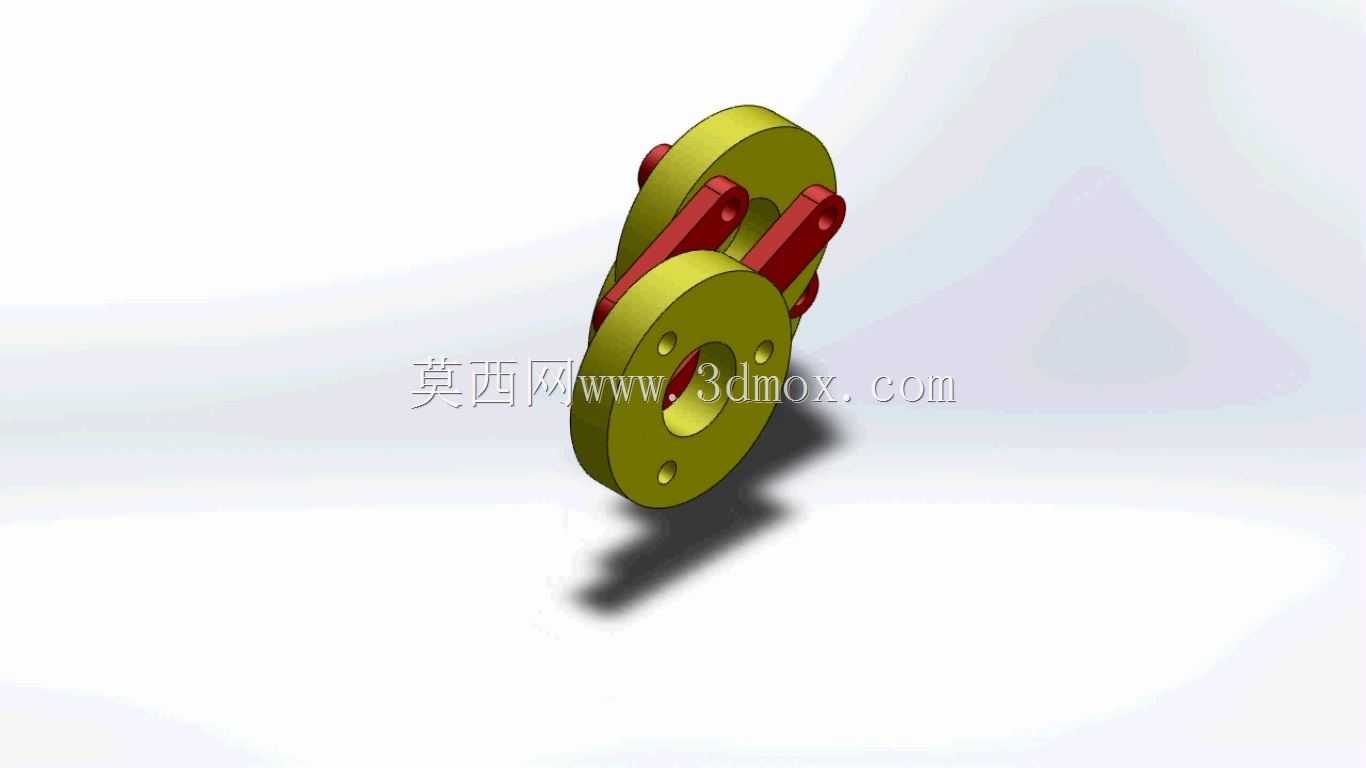

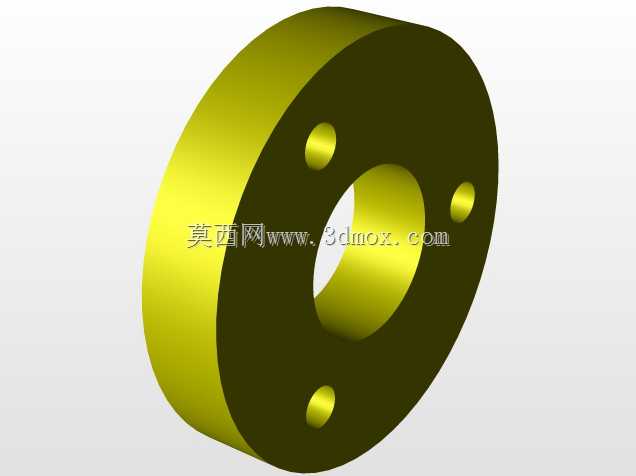

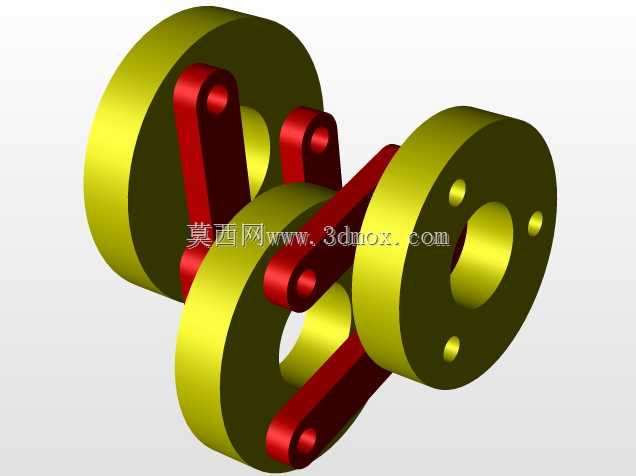

　　该传动连接结构主要应用于存在小幅安装同轴度偏差的平行轴动力传递场景，常见于轻工输送设备、小型自动化生产线的动力接驳工位，以及农用小型机具的动力输出端，可在两轴存在径向偏移、角向偏移的工况下稳定传递扭矩，避免刚性连接带来的轴系附加载荷，有效延长轴承、轴端密封件的服役寿命。从结构组成来看，两端为带安装孔的法兰式连接盘，盘体沿圆周均匀分布螺栓过孔，可直接与轴端的法兰盘通过紧固件锁紧，无需额外加工复杂的轴头配合结构，安装时对现场装配精度的容忍度更高。连接盘之间通过三组均匀分布的偏心连杆组件实现动力衔接，连杆两端通过圆柱销与两侧连接盘的凸台铰接，铰接位置预留了足够的摆动间隙，当两轴存在安装偏差或运行中出现负载冲击时，

　　连杆可通过小幅度的自适应摆动抵消偏移量，不会在轴系内部产生额外的内应力。设计过程中优先考虑了传动过程中的动平衡特性，三组连杆沿圆周120度均匀排布，运转时各铰接点的离心力可相互抵消，在中低转速工况下不会产生明显的振动，适配转速范围覆盖多数通用工业设备的常规运行转速区间。安装边界方面，两端法兰盘的外径尺寸适配常规中小功率动力轴的法兰安装规格，连接孔的孔距符合通用传动件的安装尺寸规范，可直接替换同规格的刚性法兰联轴器，无需对原有设备的安装基座进行改造。整体轴向尺寸紧凑，适合安装空间受限的传动工位，相较于传统的弹性套柱销联轴器，该结构不存在橡胶弹性元件老化失效的问题，在高温、多粉尘的工业环境下耐用性更强，

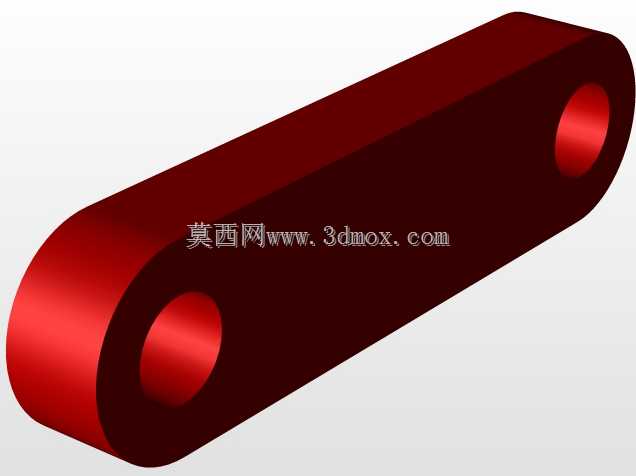

　　日常维护仅需定期检查铰接销的磨损情况，补充润滑脂即可长期稳定运行。功能特性上，该结构除了补偿安装偏差之外，还具备一定的缓冲减震能力，当负载端出现瞬时冲击载荷时，连杆铰接处的微小间隙可吸收瞬时冲击峰值，避免冲击载荷直接传递到动力端的电机或减速器输出轴，降低动力端零部件的损坏概率。设计时对连杆的受力截面做了等强度优化，连杆中段的截面尺寸根据传递扭矩时的拉压受力分布做了适配，在保证结构强度的前提下尽可能降低了整体重量，减少运转时的转动惯量，提升传动响应速度。铰接销采用耐磨合金钢材质，表面做硬化处理，与连杆孔之间采用间隙配合并预留润滑通道，长期运行下的磨损量可控，维护周期相较于非金属弹性元件联轴器更长。在实际选型应用中，可根据传递扭矩的大小调整连杆的截面尺寸以及连接盘的厚度，适配不同功率等级的动力传递需求，对于存在小幅轴向窜动的轴系，该结构也可通过铰接处的间隙适配一定范围的轴向位移，无需额外加装轴向补偿组件。
