农用四铧高速组合耕地犁结构设计

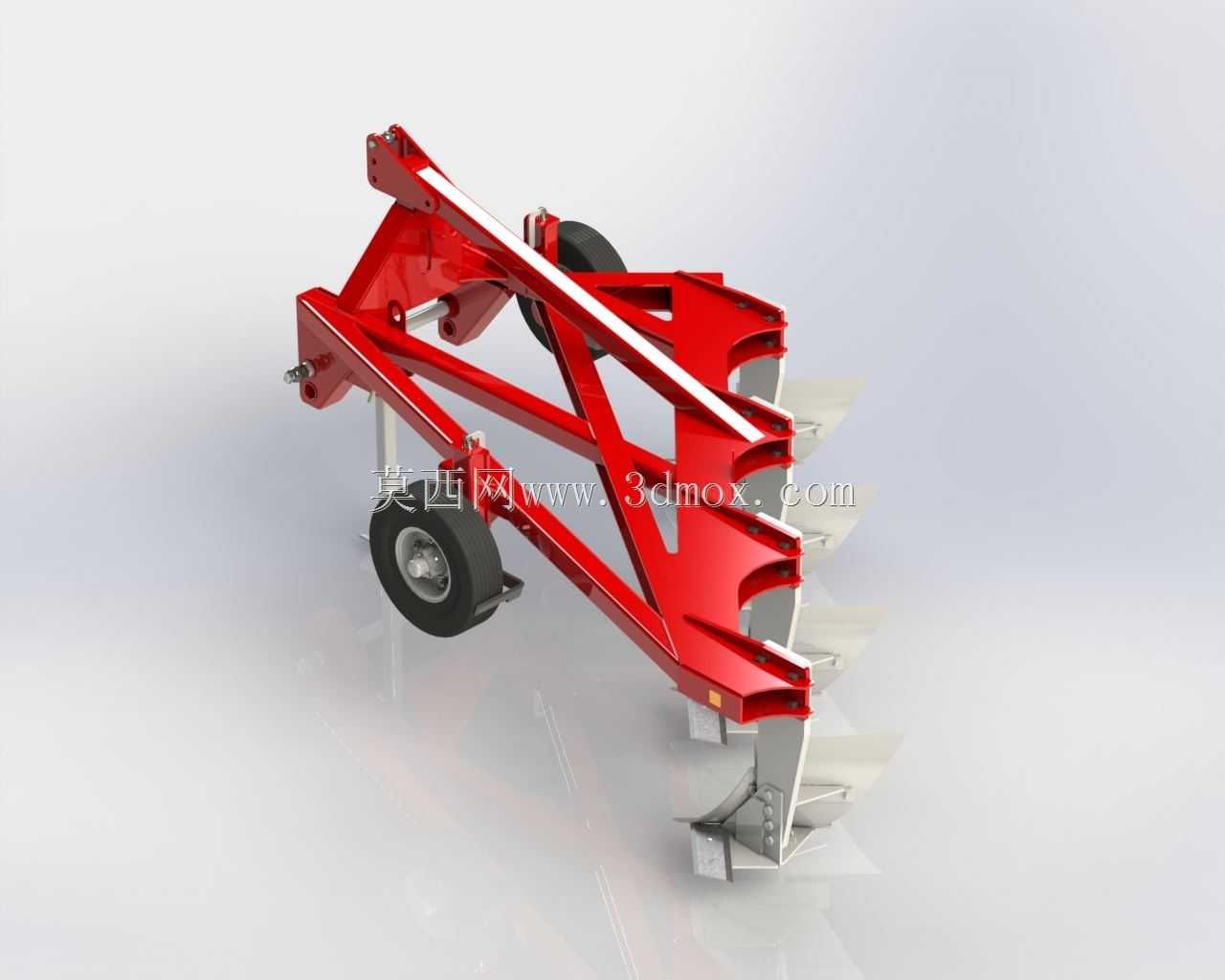

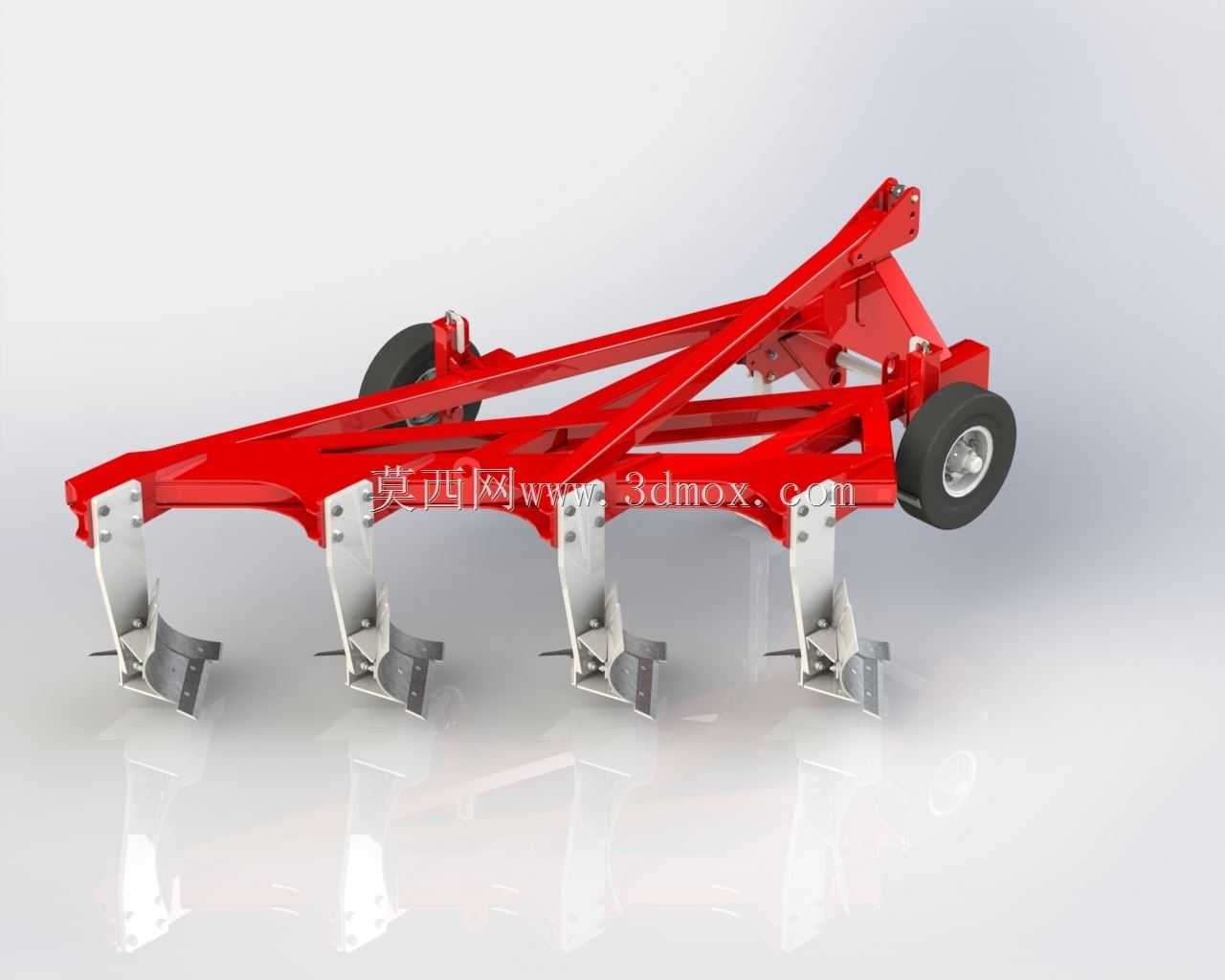

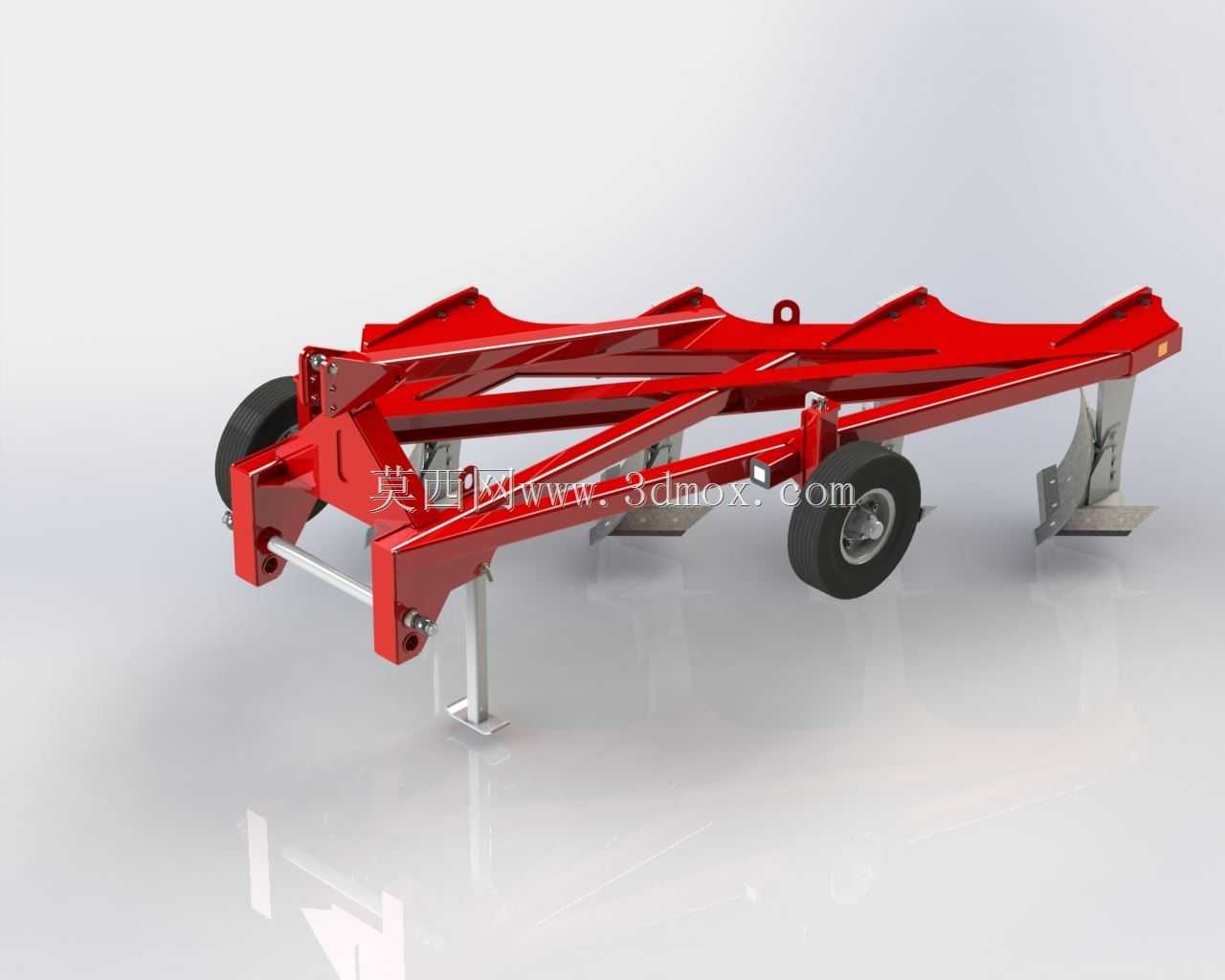

　　这款组合犁主要适配大马力轮式拖拉机挂载使用，面向旱作区谷物、工业作物的播前整地作业，针对无大块石砾、板结程度中等的壤土、沙壤土工况设计，作业耕深覆盖16至35厘米区间，可应对电阻率0.1MPa、土壤硬度4MPa、含水率30%以内的黏重土壤作业需求，作业过程中不会因土块、作物残茬堵塞犁柱间隙，能一次性完成翻垡、碎土、覆盖残茬的多道耕作工序，减少后续整地的作业遍数。从结构设计逻辑来看，整体采用对称式桁架主梁结构，主纵梁与多道斜向支撑梁采用矩形截面型钢焊接成型，在保证整体抗弯抗扭强度的前提下，尽可能降低机架自重，减少拖拉机牵引过程中的无用功率损耗。主梁上预留了多组犁柱安装位，可根据作业幅宽需求调整犁体的安装间距，

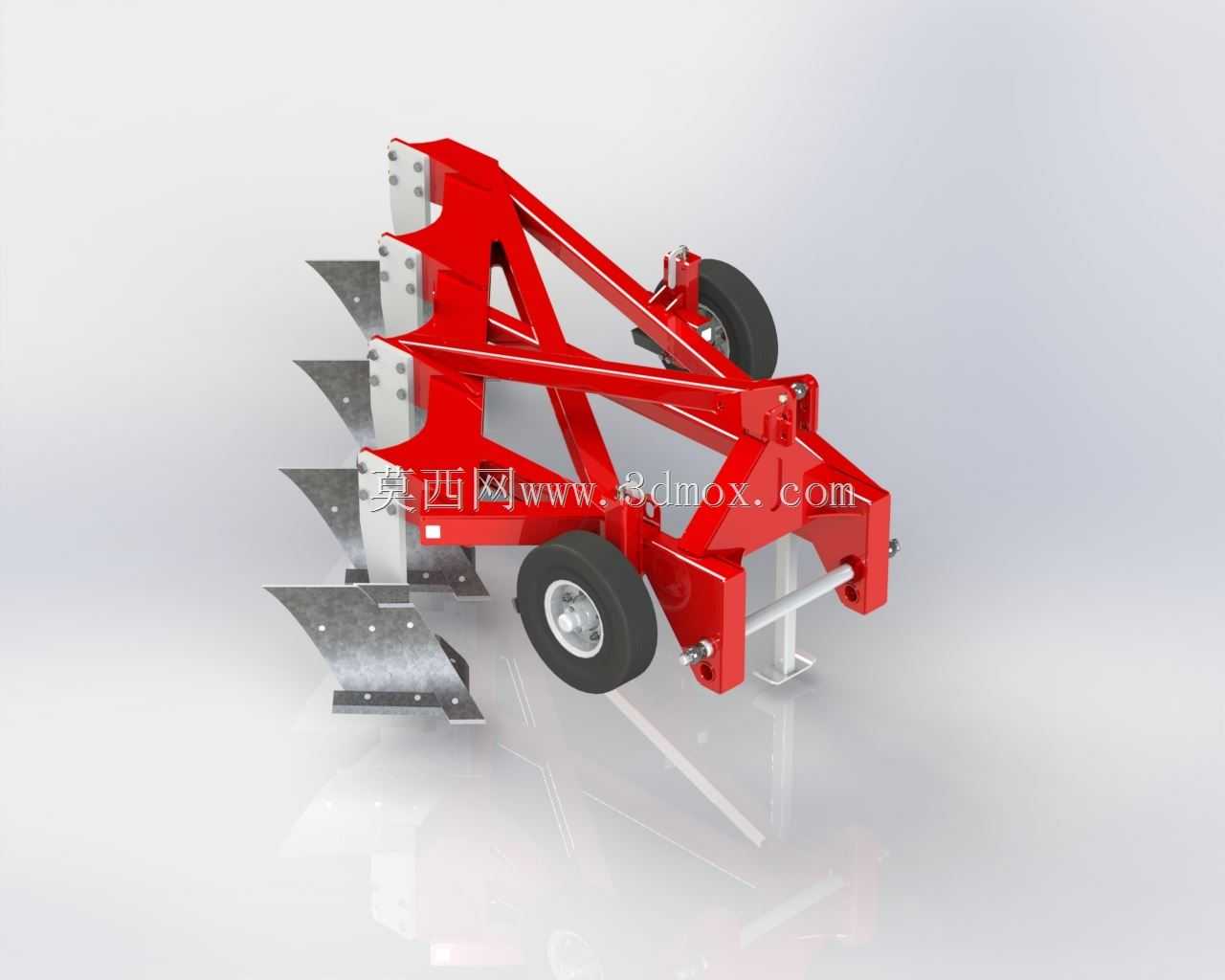

　　适配不同马力段拖拉机的牵引能力，单组犁体通过U型螺栓与主梁固定，拆卸调整无需复杂工装，田间作业时可快速更换磨损的犁铧部件。行走支撑轮采用橡胶充气轮胎结构，通过可调高度的支臂与机架连接，作业状态下支撑轮抬升离开地面，犁铧入土达到设定耕深；转场运输状态下可通过调整支臂长度将整体机架抬升，让犁铧完全脱离地面，满足农村道路短距离转场的通行要求，无需额外装载运输车辆。牵引端采用标准三点式悬挂连接结构，挂接尺寸符合通用农用拖拉机的悬挂接口规范，可与不同品牌同马力段拖拉机快速挂接，挂接后牵引点与拖拉机动力输出轴线保持水平，避免作业过程中出现偏载、牵引阻力异常增大的问题。犁体曲面采用熟地型犁壁设计，翻垡过程中土垡沿犁壁曲面顺畅翻转，

　　能将地表的作物残茬、杂草完全覆盖到耕层底部，翻后地表沟底平整，无明显漏耕、立垡问题。每个犁柱下方都配置了可更换的铧尖，铧尖采用耐磨合金钢材质，经过热处理强化，在沙性土壤作业时的耐磨寿命是普通碳素钢铧尖的3倍以上，铧尖磨损后仅需更换前端工作部件，无需更换整根犁柱，降低后期使用维护成本。机架尾部配置了可调式限深部件，可根据作业耕深要求调整限深板的离地高度，作业时限深板沿未耕地表滑行，保证整个作业幅宽内的耕深一致性，避免出现耕深忽深忽浅、作业后地表起伏过大的问题。整体结构的所有连接节点都经过受力校核，牵引部位的连接耳板采用加厚钢板焊接，焊缝采用连续角焊缝设计，可承受作业过程中遇到硬土层时的瞬时冲击载荷，不会出现机架开裂、

　　连接部位变形的问题。从安装边界来看，整体机架的横向幅宽适配四行作物种植的耕作幅宽要求，挂接状态下的整机长度不会超出拖拉机后部的安全回转半径，田间掉头作业时无需预留过大的转弯空间，适配小地块、零散地块的耕作作业需求。所有转动部位都配置了润滑脂注油嘴，日常保养时可直接加注润滑脂，无需拆解部件，减少日常维护的工作量。轮胎的安装位置经过重心匹配设计，运输状态下整机重心落在轮胎支撑范围内，不会出现倾翻风险，牵引行驶时的稳定性满足农村道路的通行要求。
