三铧高速组合犁农用耕作设备结构

　　这款三铧组合犁主要适配中等马力轮式拖拉机的后悬挂挂接场景，针对谷物种植区、规模化经济作物种植基地的播前整地、茬地翻耕作业设计，可在未被大块石砾堵塞的壤土、黏壤土作业环境中稳定工作，适配的土壤坚实度上限可达4MPa，土壤含水率耐受区间覆盖常规旱作耕地的30%含水率上限，常规作业耕深控制在16cm到35cm区间，能够满足不同作物播种前的耕深要求，翻垡覆盖效果均匀，可将地表作物残茬、杂草完整翻埋至犁底层，减少后续整地环节的残茬缠绕问题。

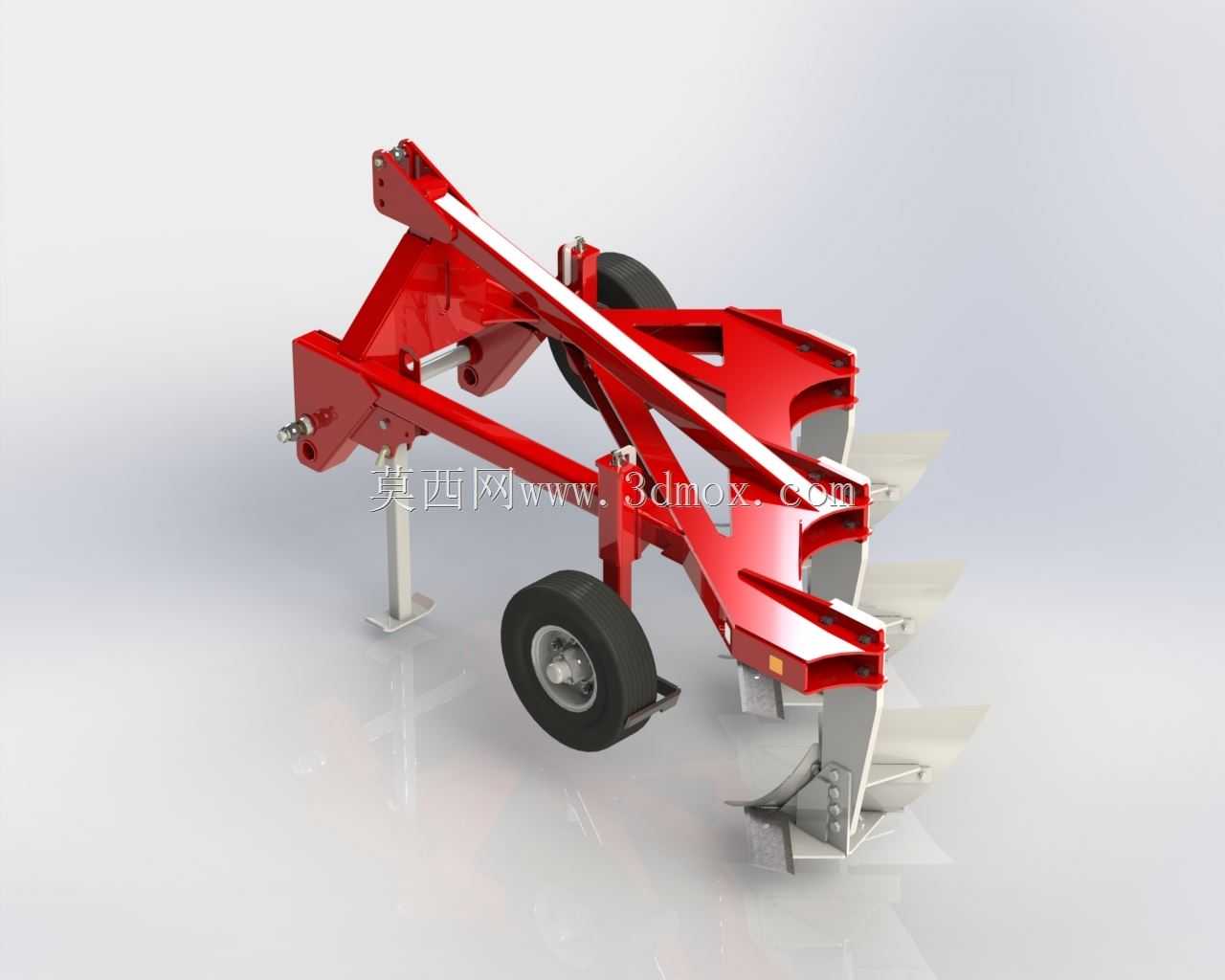

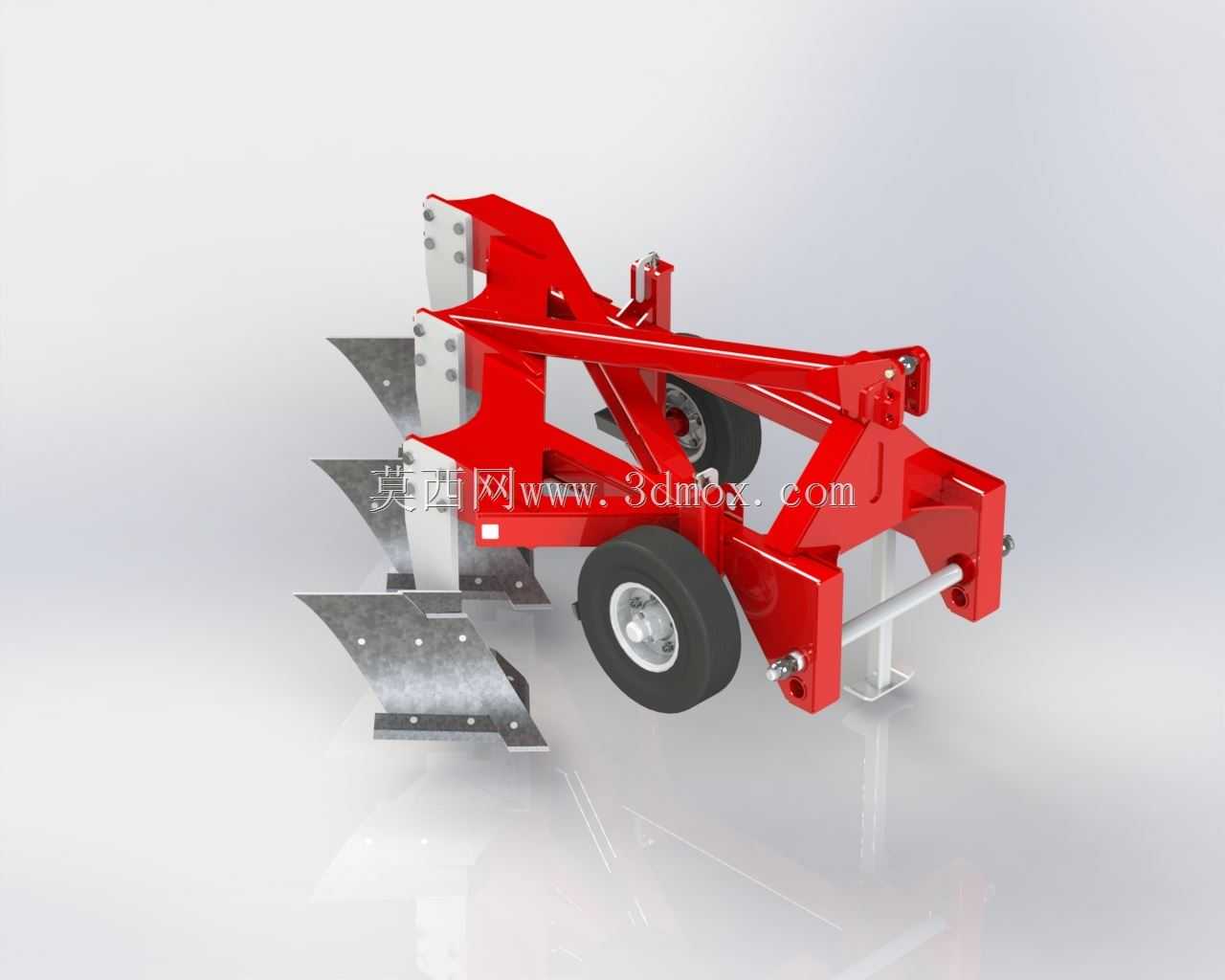

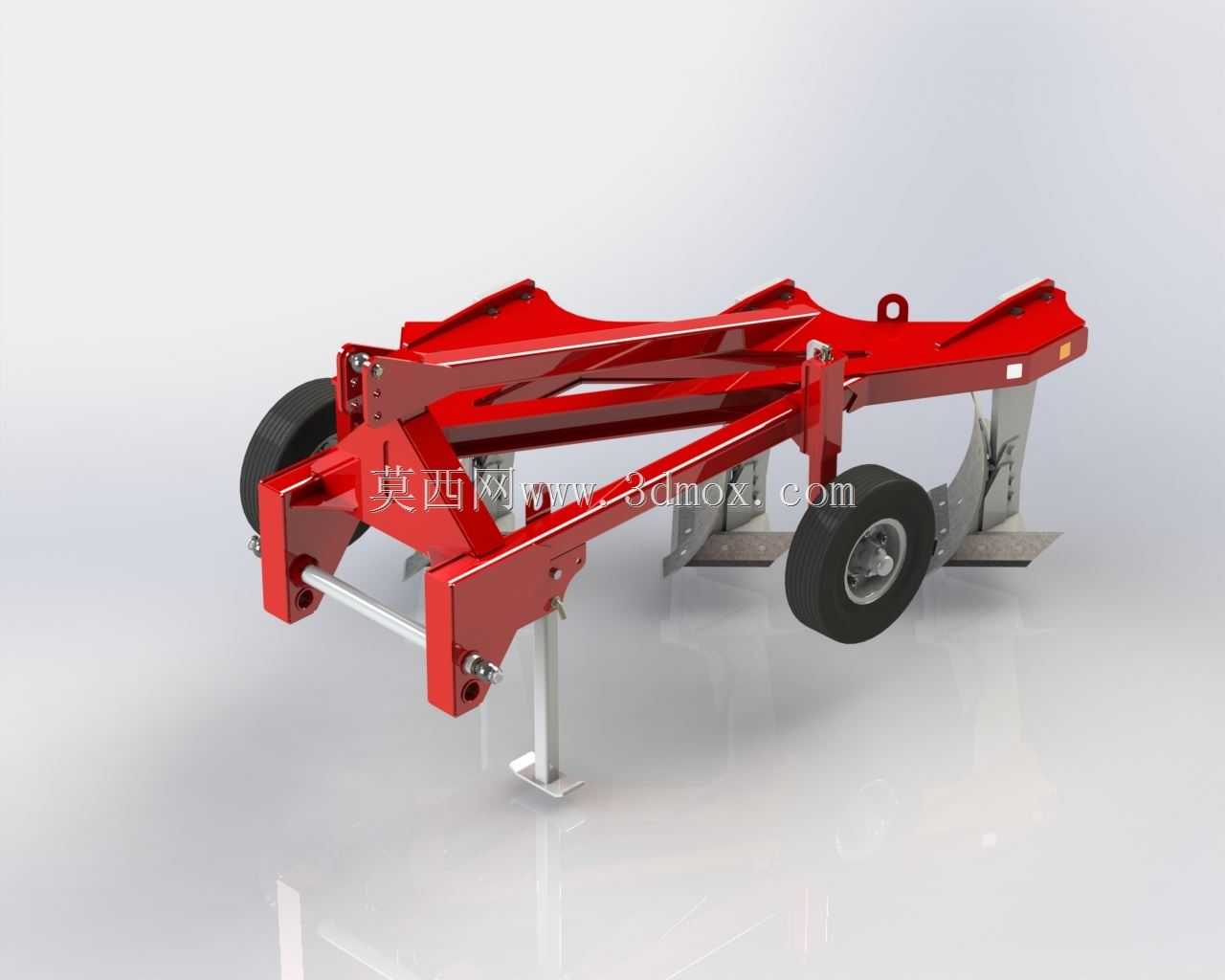

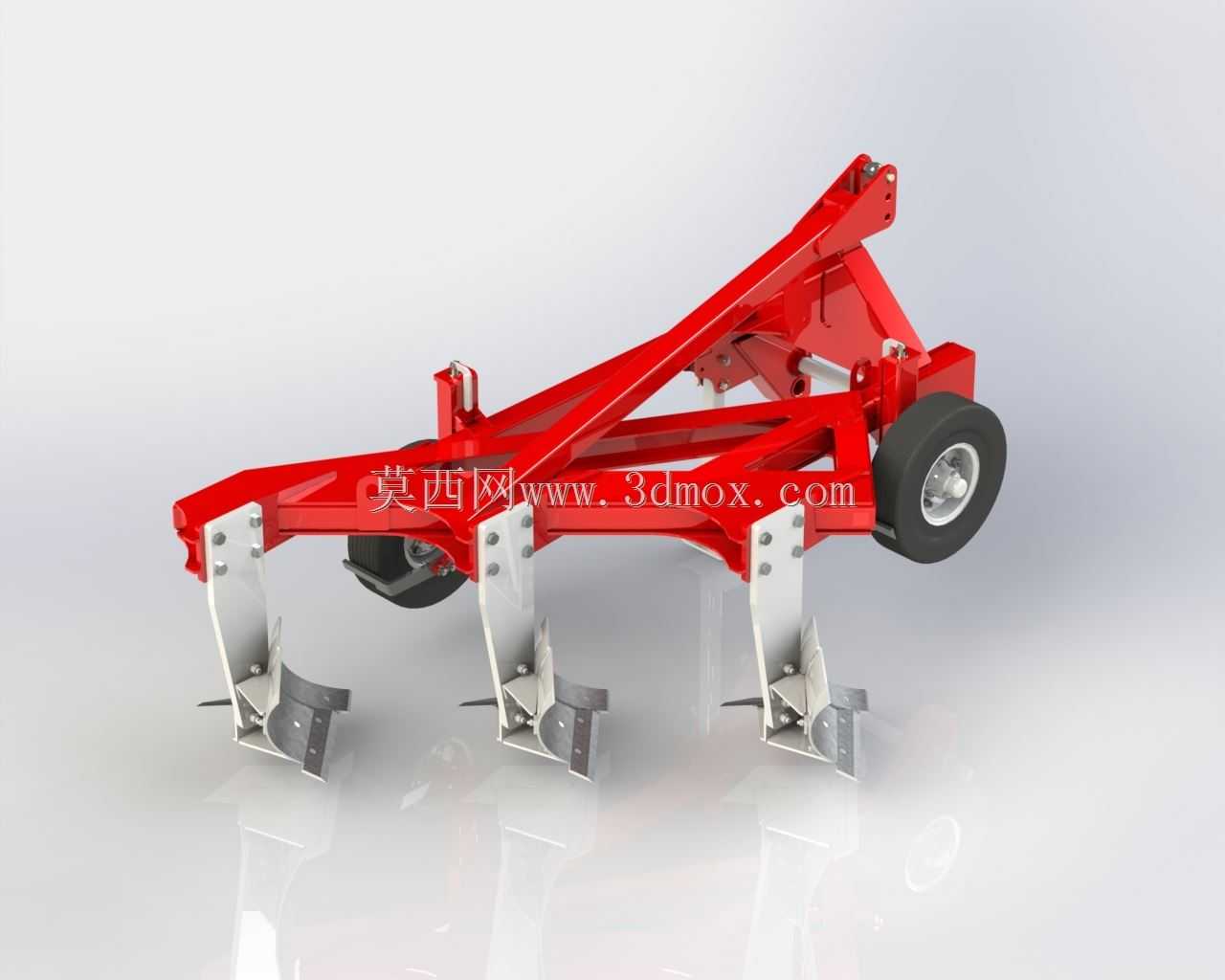

　　从结构设计逻辑来看，整机采用主梁分层焊接的框架式结构，主承载梁选用矩形截面型钢焊接成型，所有犁柱安装位均预留了可调节的螺栓固定长槽，可根据实际作业的垄距需求、农艺要求调整单组犁体的横向安装间距，适配不同地区的耕作农艺标准。行走支撑轮采用偏置式安装设计，作业状态下支撑轮抬升脱离地面，转场运输状态下支撑轮下落承载整机重量，降低悬挂机构的承载负荷，同时支撑轮的高度调节机构采用丝杆调节结构，可同步辅助限定耕深上限，避免作业过程中因地形起伏出现耕深波动过大的问题。每个犁体组件都包含犁铧、犁壁、犁侧板三个核心工作部件，犁铧采用入土角优化设计，入土阶段的牵引阻力较常规同幅宽犁体降低约12%，犁壁曲面经过翻垡轨迹优化，土垡沿犁壁抬升翻转过程中不会出现堵塞、夹土问题，即使在高含水率黏重土壤中作业，也能保证土垡完整翻转覆盖，减少粘壁导致的作业阻力骤增问题。

　　安装边界方面，整机的悬挂连接点完全匹配标准三点悬挂接口尺寸，上拉杆连接位、左右下拉杆连接销的间距符合农用拖拉机后悬挂的通用尺寸规范，无需额外改装挂接结构即可直接挂接使用。整机横向作业幅宽对应三铧单铧60cm的耕作幅宽，总作业幅宽1.8m，作业状态下整机纵向长度控制在2.4m以内，转场运输时的最小转弯半径适配常规乡村机耕道的通行要求，不会出现尾部剐蹭田埂、路侧障碍物的问题。每个犁柱与主梁的连接位置都加装了剪切螺栓安全保护结构，当作业过程中意外碰到地下埋藏的石块、树根等硬质障碍物时，剪切螺栓会率先断裂触发保护，避免犁柱、主梁出现变形开裂，降低田间作业的故障维修成本。

　　从实际作业的功能特性来看，这款组合犁的地表平整度控制表现较好，相邻犁体之间的作业幅宽重叠量经过精准计算，耕后不会出现漏耕、垄脊过大的问题，后续配合圆盘耙进行一次浅耙整地即可达到播种作业的地表要求，减少整地环节的作业次数，降低规模化种植的作业燃油消耗。犁体的入土性能经过配重优化，在沙壤土中作业时无需额外加装配重即可达到额定耕深，在黏重土壤中作业时可在主梁预留的配重安装位加装配重块，进一步提升入土能力，避免出现耕深不足、飘犁的问题。整机的所有转动连接部位都设计了黄油嘴注油结构，日常维护时可直接通过注油嘴加注润滑脂，无需拆解部件即可完成保养，适配田间作业的粗放维护条件，降低日常保养的操作难度。
