农用牵引式多组钉齿田间作业机具结构

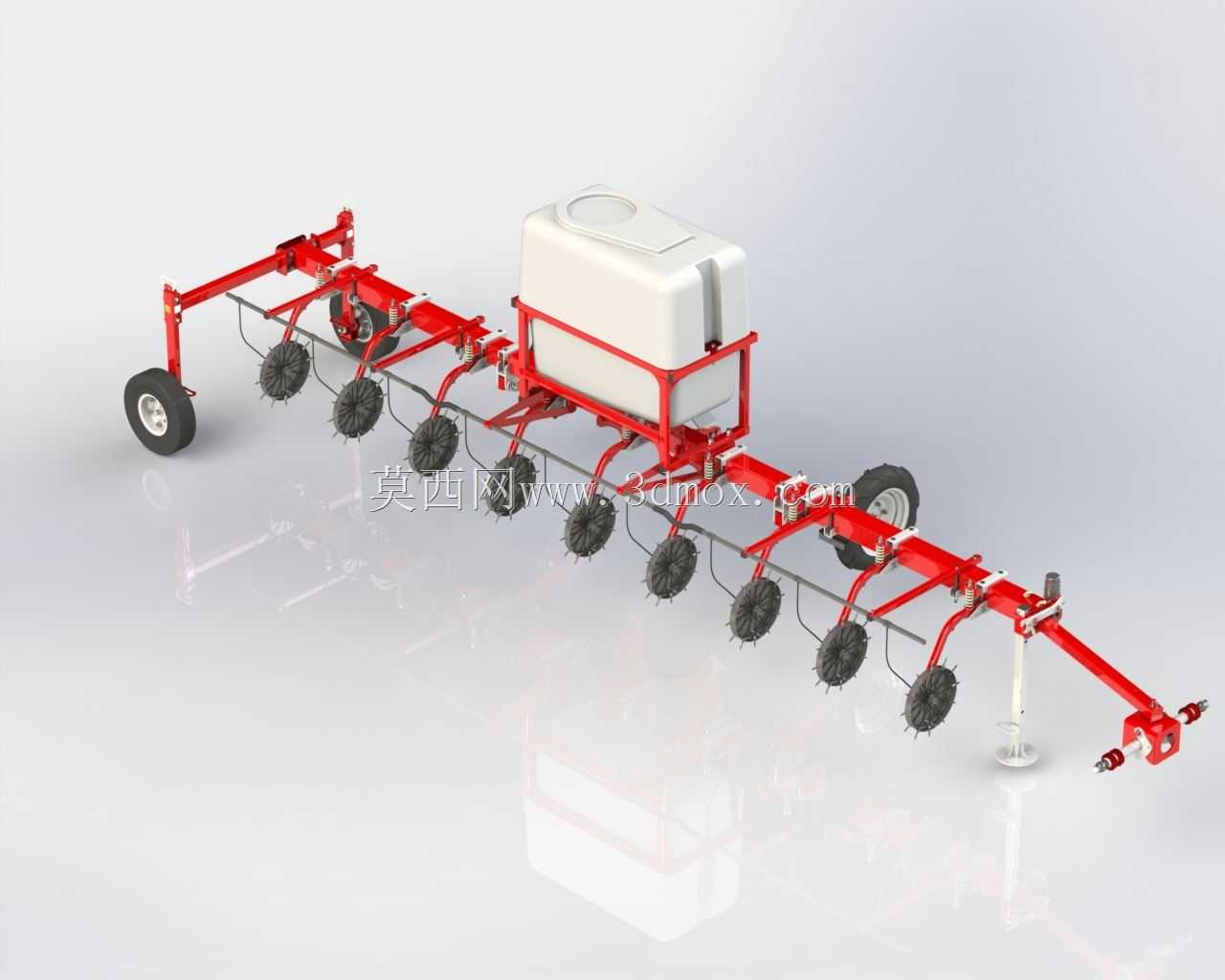

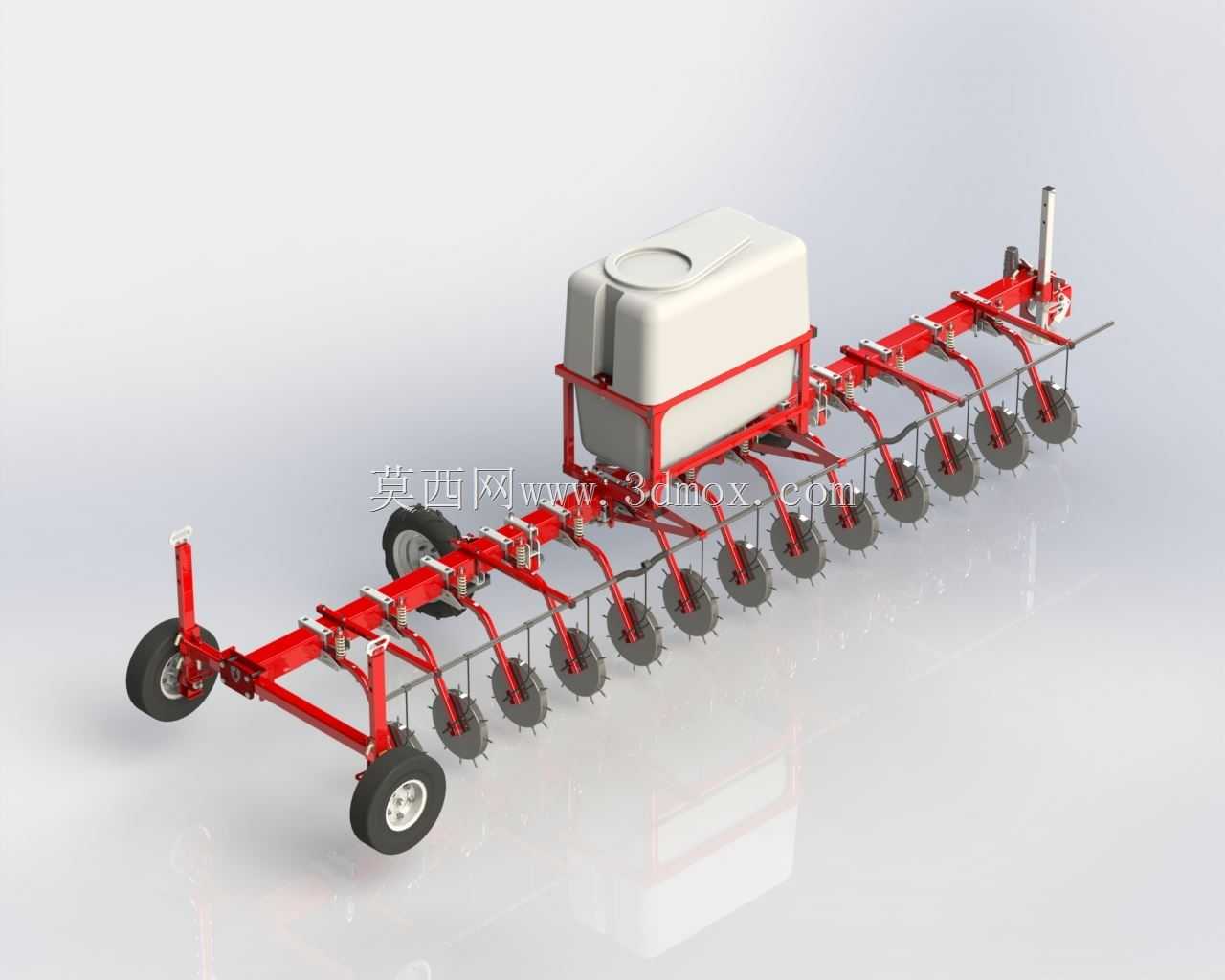

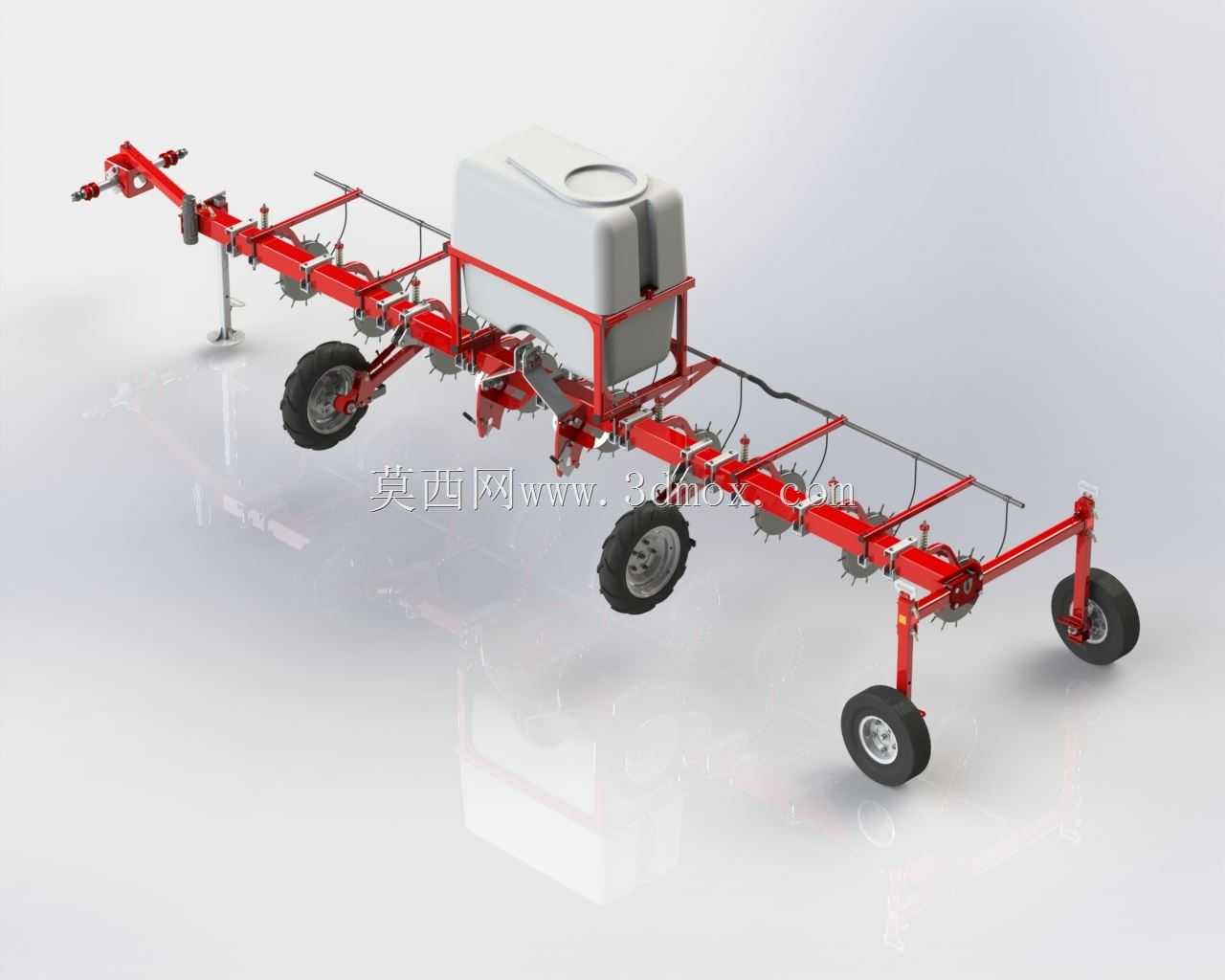

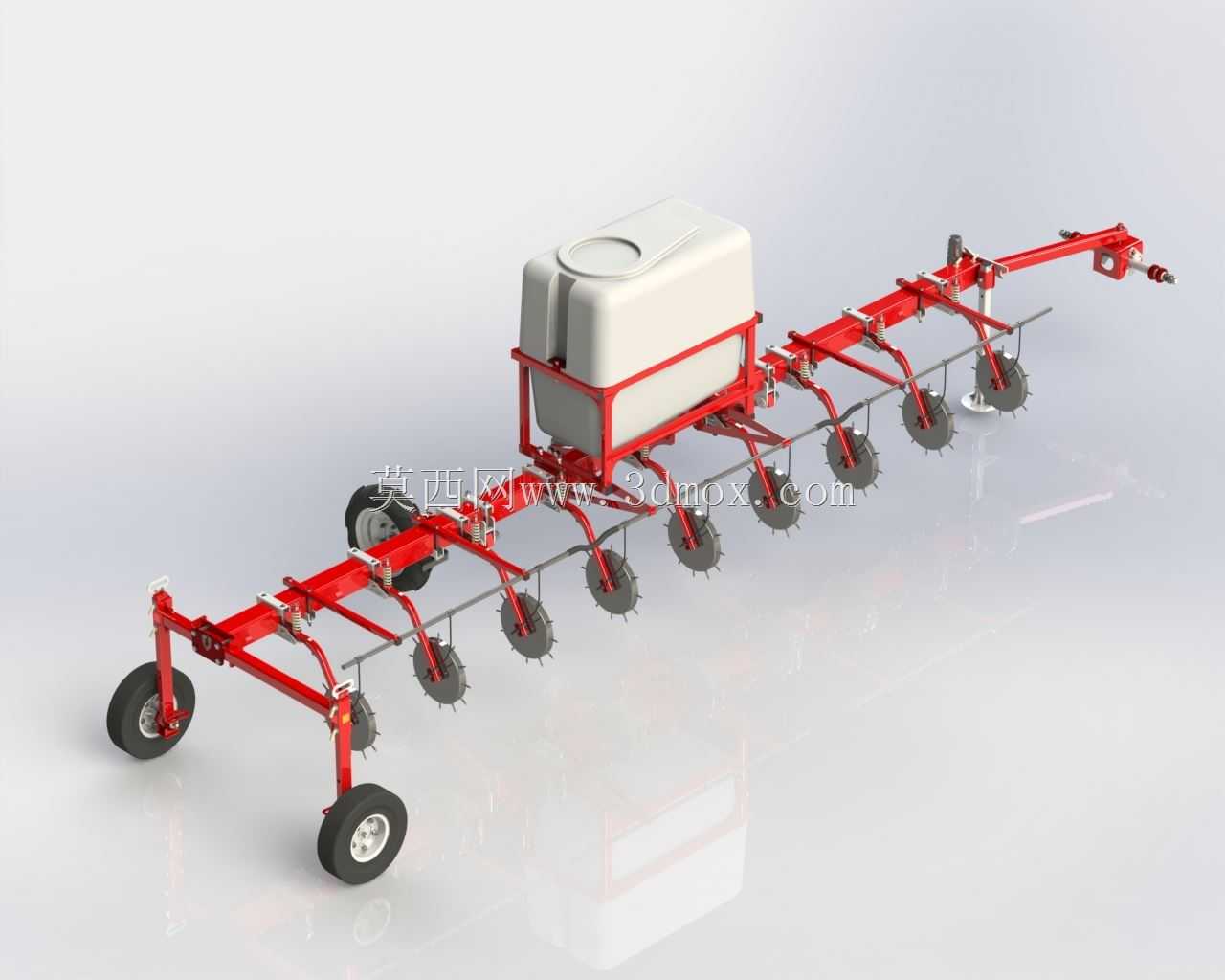

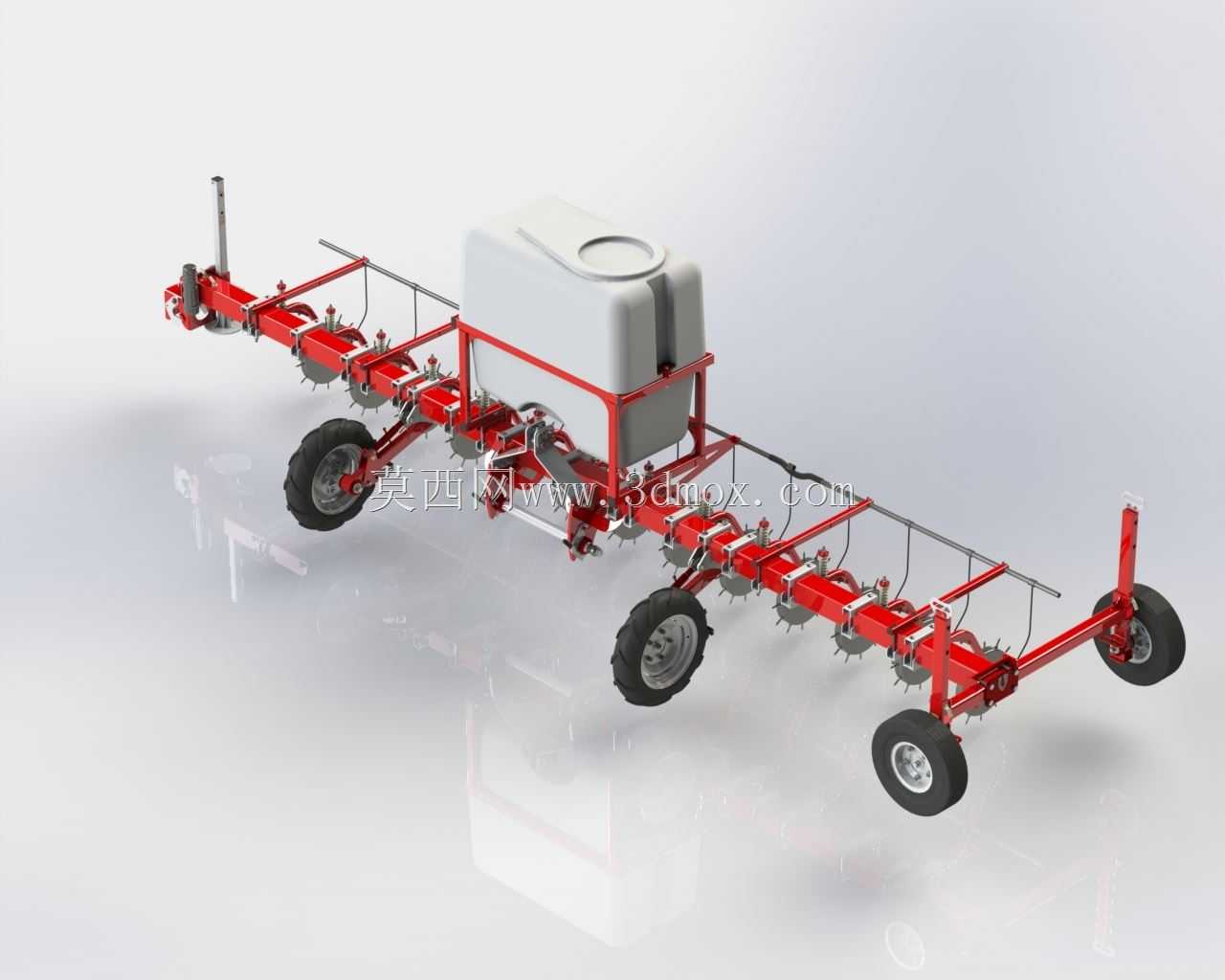

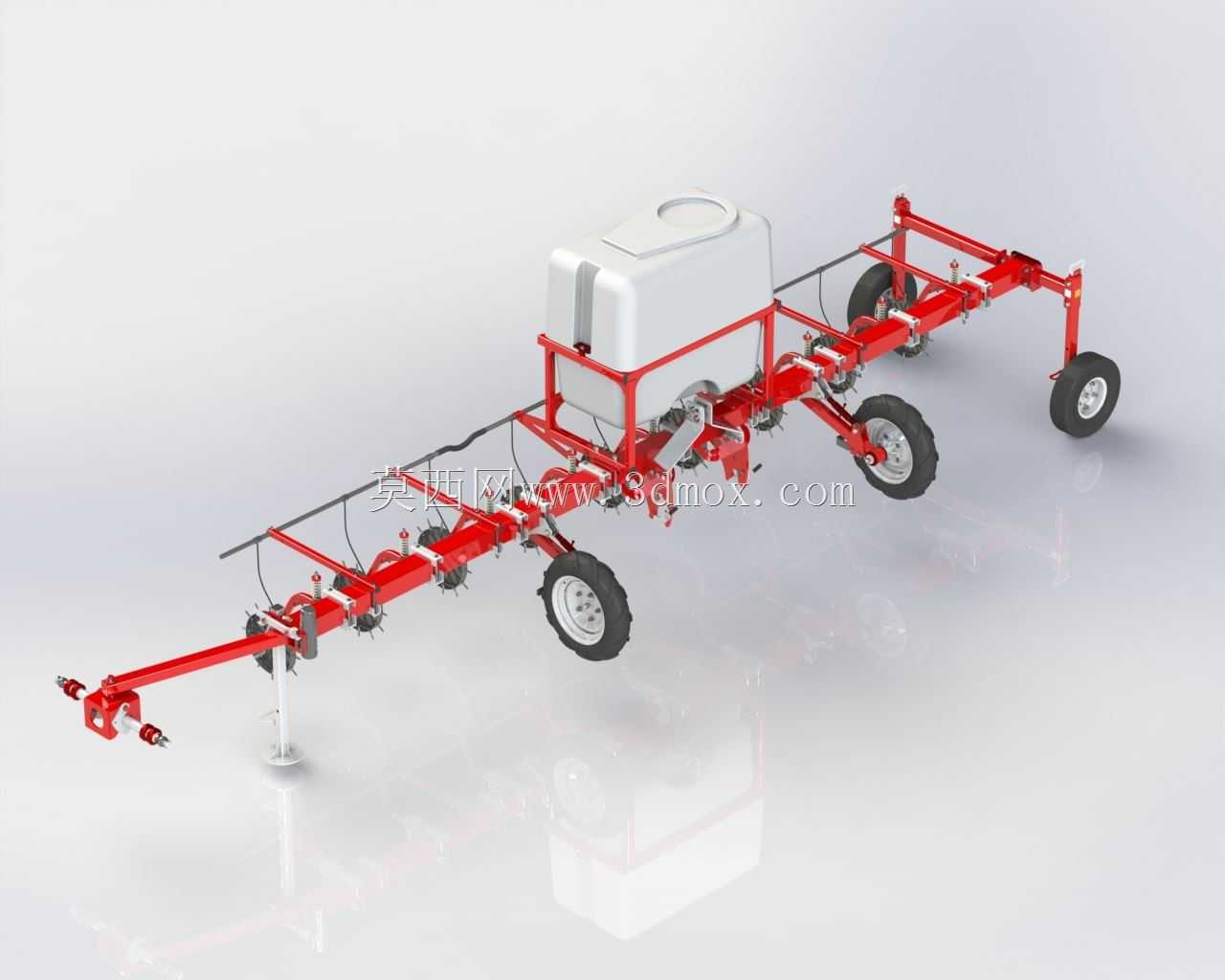

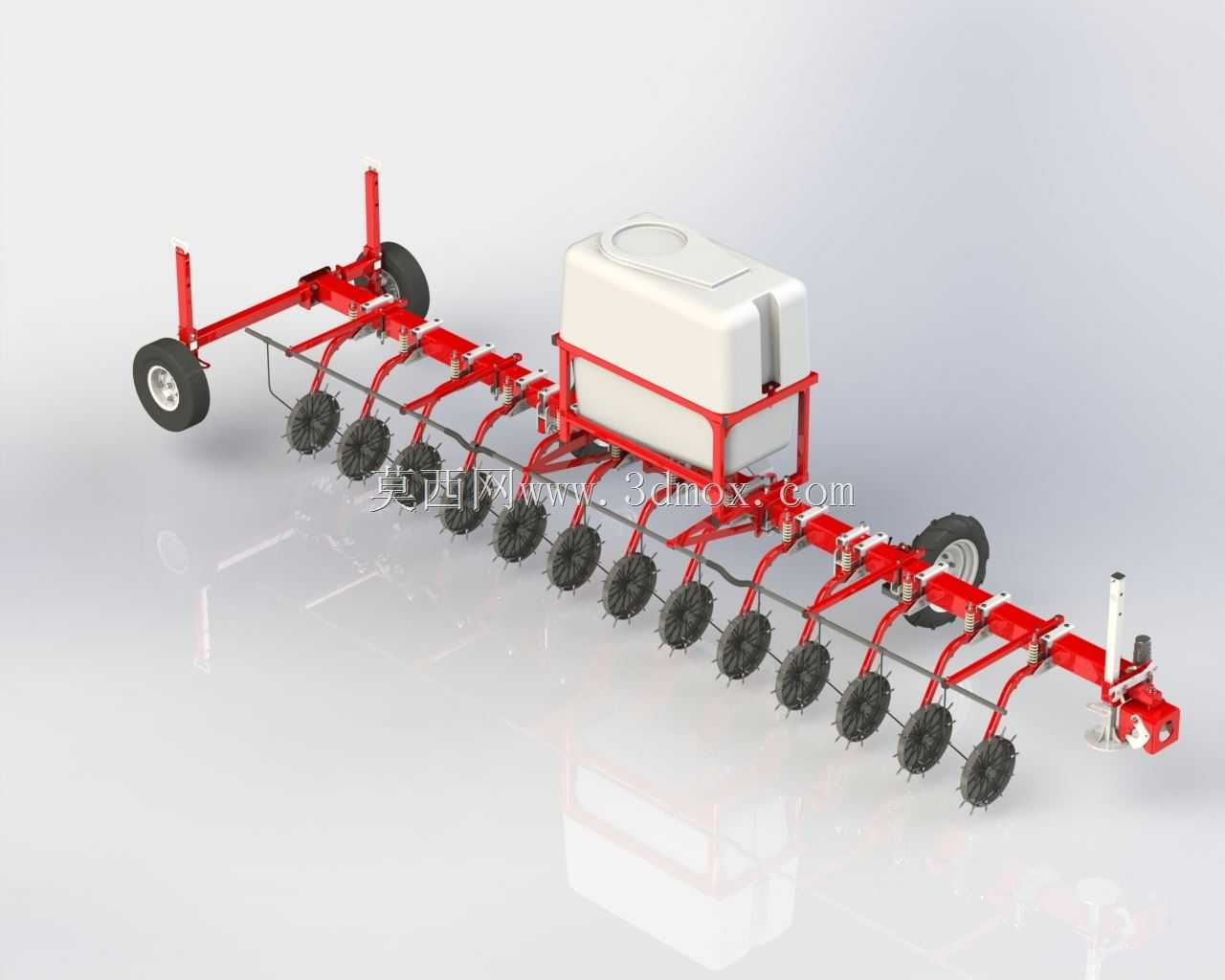

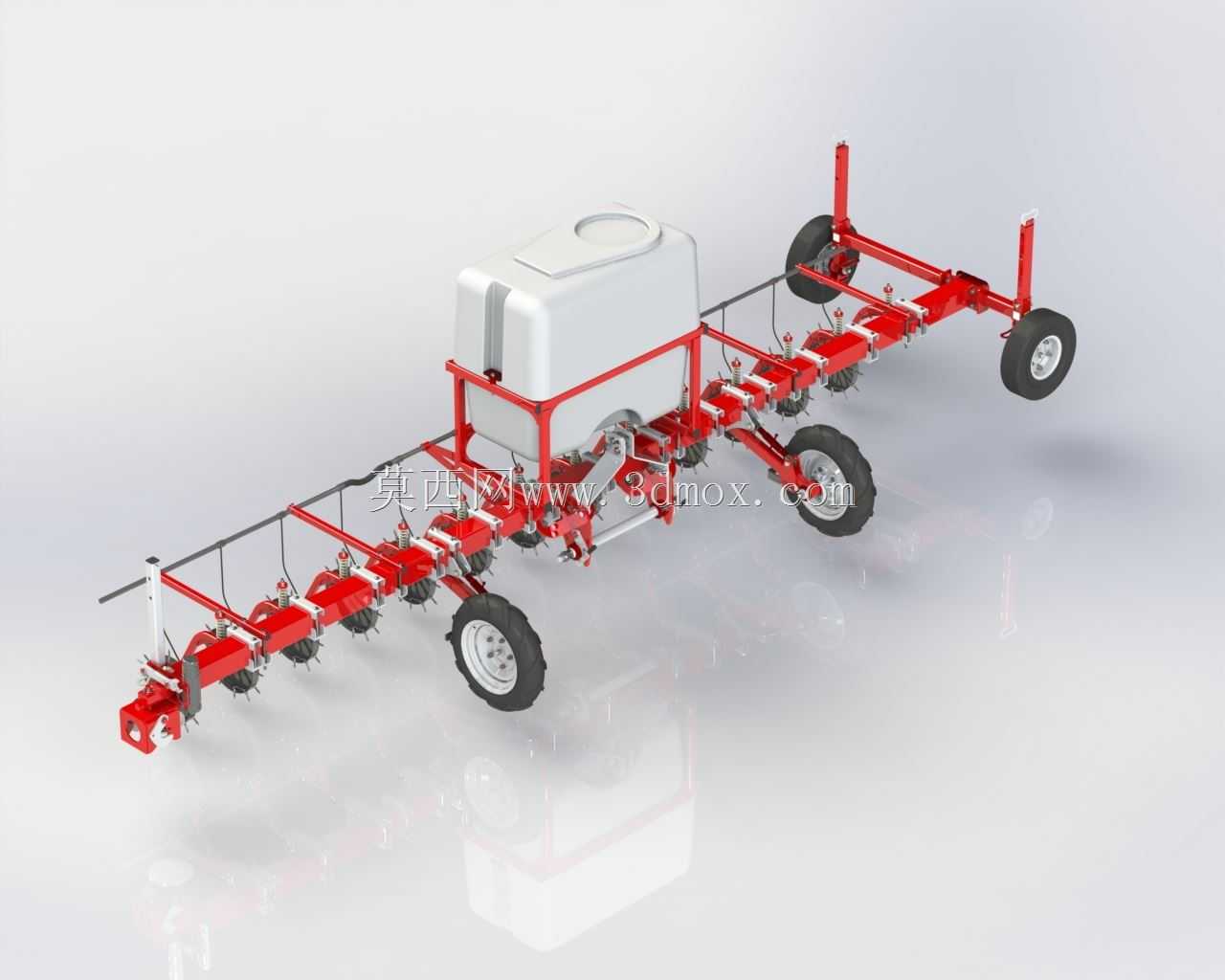

　　这套牵引式田间作业设备，主要适配旱作大田的苗期田间管理环节，可同步完成表层土壤破除板结、行间浅松、杂草物理防除与叶面喷施作业，在东北、华北的规模化玉米、大豆种植地块应用场景十分普遍，相比人工作业能将单组作业效率提升四十倍以上，也避免了单一化学除草带来的农残与土壤板结问题。从结构设计逻辑来看，整机采用三点悬挂+牵引轮组合的挂接方式，主框架采用矩形钢管焊接成型，横向布置六组独立作业单元，每个单元对应一条作物行间的作业幅宽，作业时可根据作物行距灵活调整单元安装间距，适配400mm到700mm不等的主流旱作作物行宽，不会在作业过程中碰伤作物茎秆。设备中部搭载的储液罐采用滚塑一体成型工艺，容积匹配单组作业15到20亩的药液承载需求，

　　罐底设置的防沉淀扰流结构，可避免喷施过程中药剂分层导致的施药浓度不均问题，输液管路沿主框架内侧排布，每个作业单元对应一组独立的喷头支架，可根据作物高度调整喷施高度与雾化角度，保证药剂均匀覆盖作物叶片正反面。下方的钉齿作业组件采用弹性铰接结构连接在主框架上，每个作业单元配置四组弧形钉齿，齿尖经过淬火处理，入土深度可通过上部的调节螺杆在30mm到80mm之间无级调整，作业时遇到土壤中的石块或作物残根，钉齿可绕铰接点向上翻转避让，不会出现齿体弯折或框架变形的问题；每个钉齿单元后侧配套的限深轮采用实心橡胶材质，轮面宽度120mm，作业时贴合未耕作的垄台表面，保证整个作业幅宽内的钉齿入土深度一致，避免出现局部耕作过深伤根、

　　过浅达不到作业效果的问题。整机的行走轮采用宽幅低压农用轮胎，轮胎接地比压控制在0.08MPa以内，在湿润土壤环境下作业也不会出现过深的轮辙压实土壤，轮轴位置配置的密封轴承可保证长时间田间作业不进尘土，减少日常维护频次。从安装边界来看，整机作业状态下横向总幅宽为3.6m，运输状态下可将两侧的延伸作业段向上翻折，折叠后整机宽度控制在1.8m以内，满足乡村道路的通行宽度要求；整机纵向长度2.2m，挂接在25马力以上轮式拖拉机后方时，整机转弯半径不超过4.5m，可适配小面积不规则地块的转场作业需求。设计过程中特意将整机重心控制在牵引挂接点后方300mm位置，作业时牵引架的下压力控制在合理区间，不会出现拖拉机前轮翘头或后轮附着力不足的问题，

　　所有受力集中的焊接位置都额外增加了三角加强筋，经过100小时满负荷田间作业测试，框架未出现开裂或变形问题。每个作业单元的钉齿间距经过反复调试，设置为80mm，既可以保证表层土壤被充分松动，又不会将深层的生土翻到表层影响作物根系生长，钉齿的作业角度设置为与地面呈25度夹角，作业时可将表层0到50mm深度内的杂草根系切断，同时不会过度扰动土壤造成墒情流失。储液罐的加注口设置在罐体顶部，加注口配置双层过滤网，可过滤药液中的不溶性杂质，避免喷头堵塞，罐体底部设置的排放阀可在作业结束后快速排空剩余药液，方便管路清洗。整套设备的所有紧固件都采用8.8级以上镀锌标准件，在田间高湿度、多粉尘的环境下也不会出现锈死问题，日常保养仅需每个作业季对轮轴轴承加注一次润滑脂即可，维护成本远低于同类进口作业设备。
