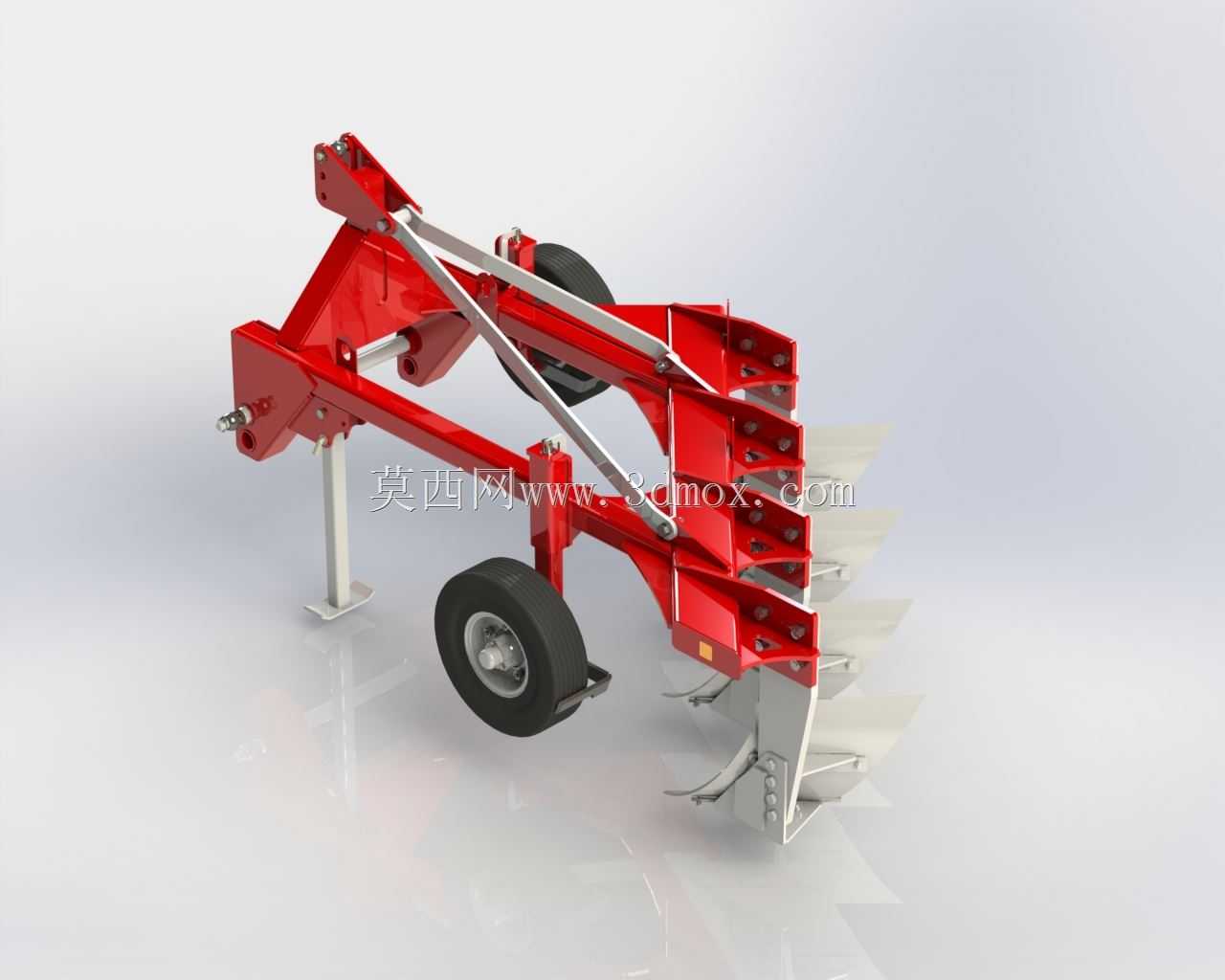

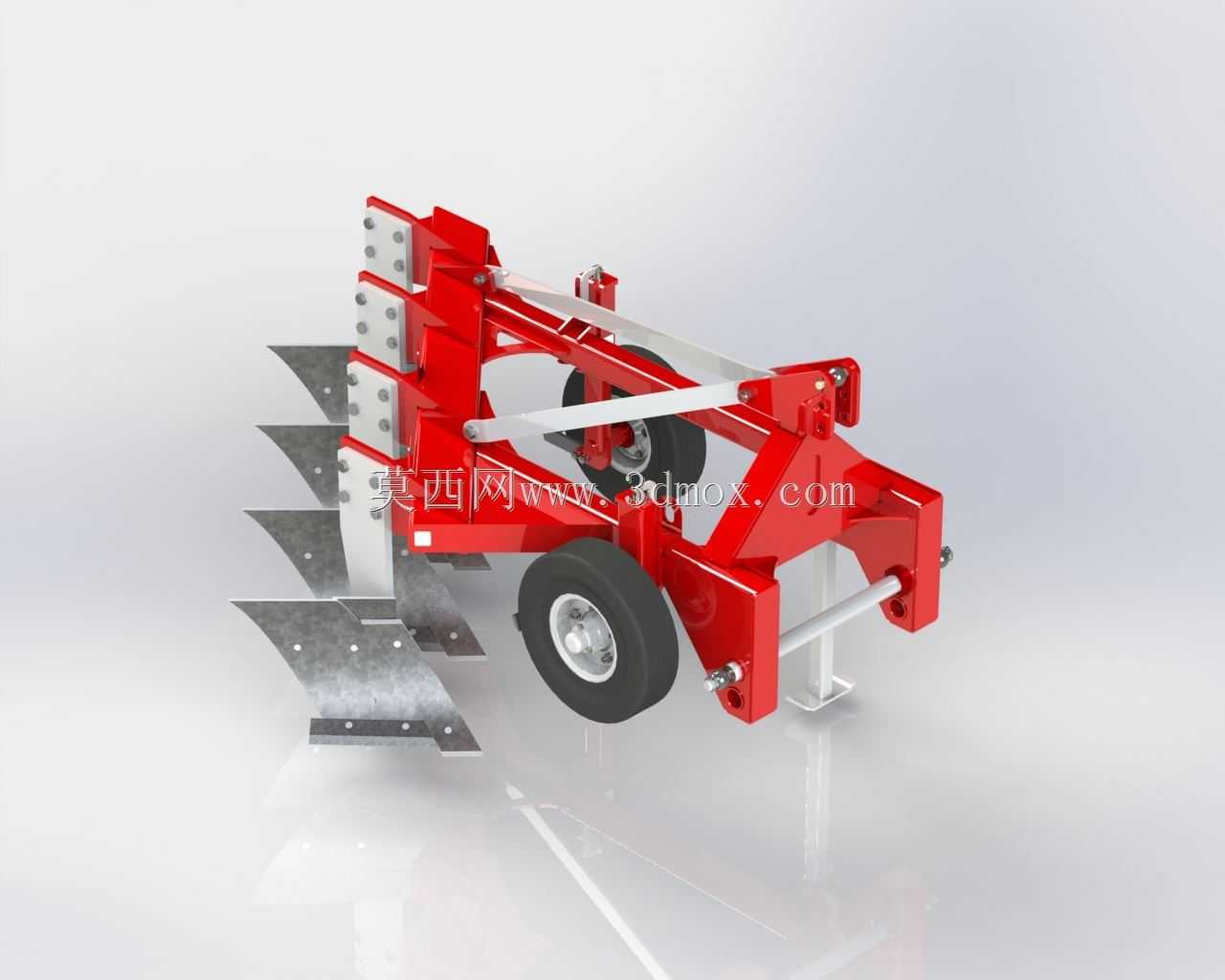

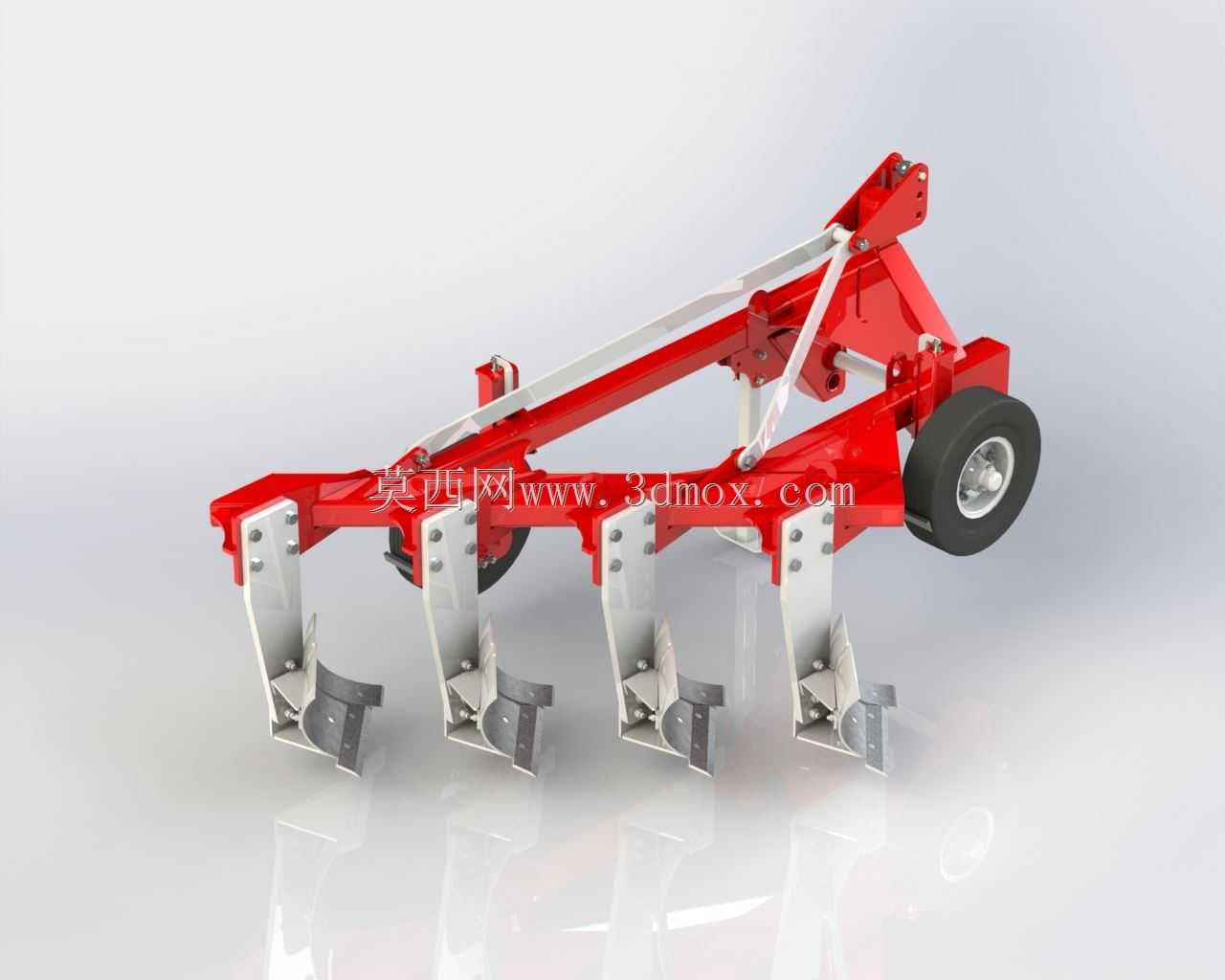

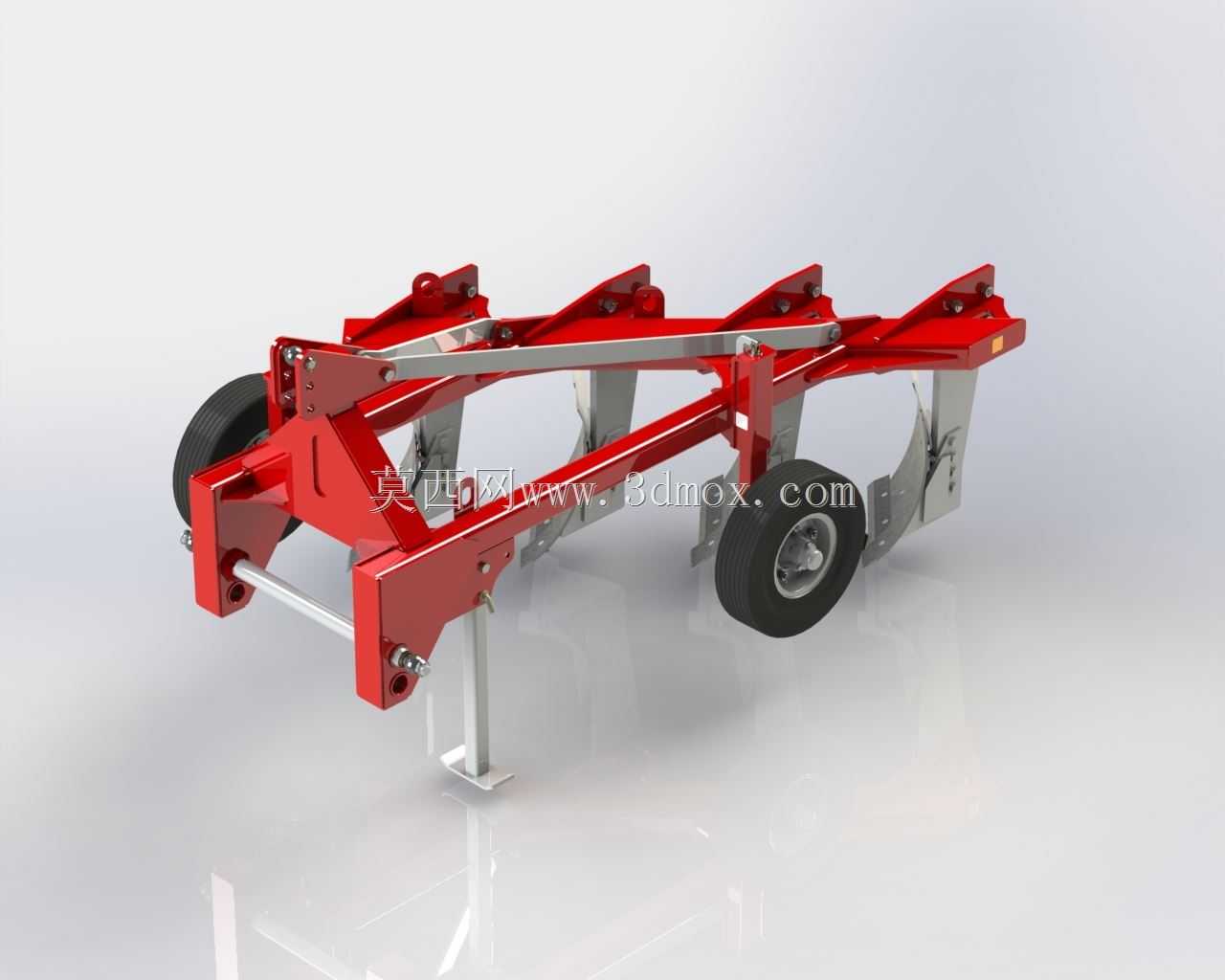

农用四铧耕地犁具结构设计

　　这款四铧犁主要适配大马力轮式拖拉机后悬挂作业场景，针对大田块谷物、工业经济作物的播前耕地、休耕地翻整环节设计，作业耕深控制在16-35cm区间，可适配国内多数旱作农业区的壤土、黏壤土作业工况，即便耕地内存在少量碎石、板结层，也能通过结构强度冗余保证作业连续性，不会因局部冲击出现犁柱变形、犁铧崩损的问题。从结构设计逻辑来看，整机采用三点悬挂对接接口，悬挂点的孔位尺寸、铰接间隙完全匹配主流拖拉机后悬挂的安装边界，挂接时无需额外改装转接件，农户或机手可快速完成挂接调试，减少作业前的准备耗时。主横梁采用矩形截面型钢焊接结构，所有受力节点都做了三角加强筋补强，在土壤电阻率0.1MPa、硬度4MPa、含水率30%的重负荷作业工况下，

　　横梁的挠度变形量控制在许用值范围内，不会出现长期作业后横梁弯曲导致耕深不一致的问题。每个犁体单元都独立配置了耕深支撑轮，轮体采用实心橡胶轮结构，轮轴位置设置了可调锁紧机构，可根据目标耕深快速调整支撑轮的伸出高度，作业过程中支撑轮贴地滚动，能抵消地面起伏带来的耕深波动，保证整个作业幅宽内的耕深误差不超过2cm，满足后续播种作业的地表平整度要求。犁铧部分采用标准化的曲面参数设计，犁胸、犁翼的曲面曲率经过反复校核，翻垡过程中能将表层土、作物残茬完全翻扣到沟底，覆盖严实率满足农艺要求，不会出现残茬外露影响后续播种出苗的问题。所有犁体的安装间距经过精准计算，作业过程中相邻犁体的翻垡范围不存在重叠或漏耕区域，单行程作业幅宽匹配拖拉机轮距，

　　不会出现轮胎压已耕地的情况，减少后续整地的工作量。整机的运输间隙也做了充分考量，当拖拉机将犁具提升到最高运输位置时，犁铧最低点距离地面的高度满足乡村道路、田埂通行的通过性要求，长距离转场时无需拆卸部件，可直接随拖拉机公路行驶。从建模细节来看，所有零件的尺寸参数都完全对应实际量产机型的加工要求，板材厚度、铰接销轴直径、紧固件规格都符合农机设计的相关标准，不存在无法落地加工的虚设结构，不管是用于农机维修的配件测绘参考，还是新机型研发的结构方案验证，都能直接提取对应尺寸参数做二次调整。针对作业中容易出现磨损的犁铧刃口、犁侧板部位，建模时也预留了耐磨堆焊层的厚度空间，实际生产中可在对应部位堆焊耐磨合金，延长易损件的更换周期，降低用户的作业维护成本。整机的重心位置经过优化，挂接后拖拉机的前后轴荷分配处于合理区间，不会出现头翘、转向沉重的问题，即便在坡地作业也能保证足够的行驶稳定性，减少侧翻风险。
