牵引式作物残茬粉碎硬辊卷曲还田设备

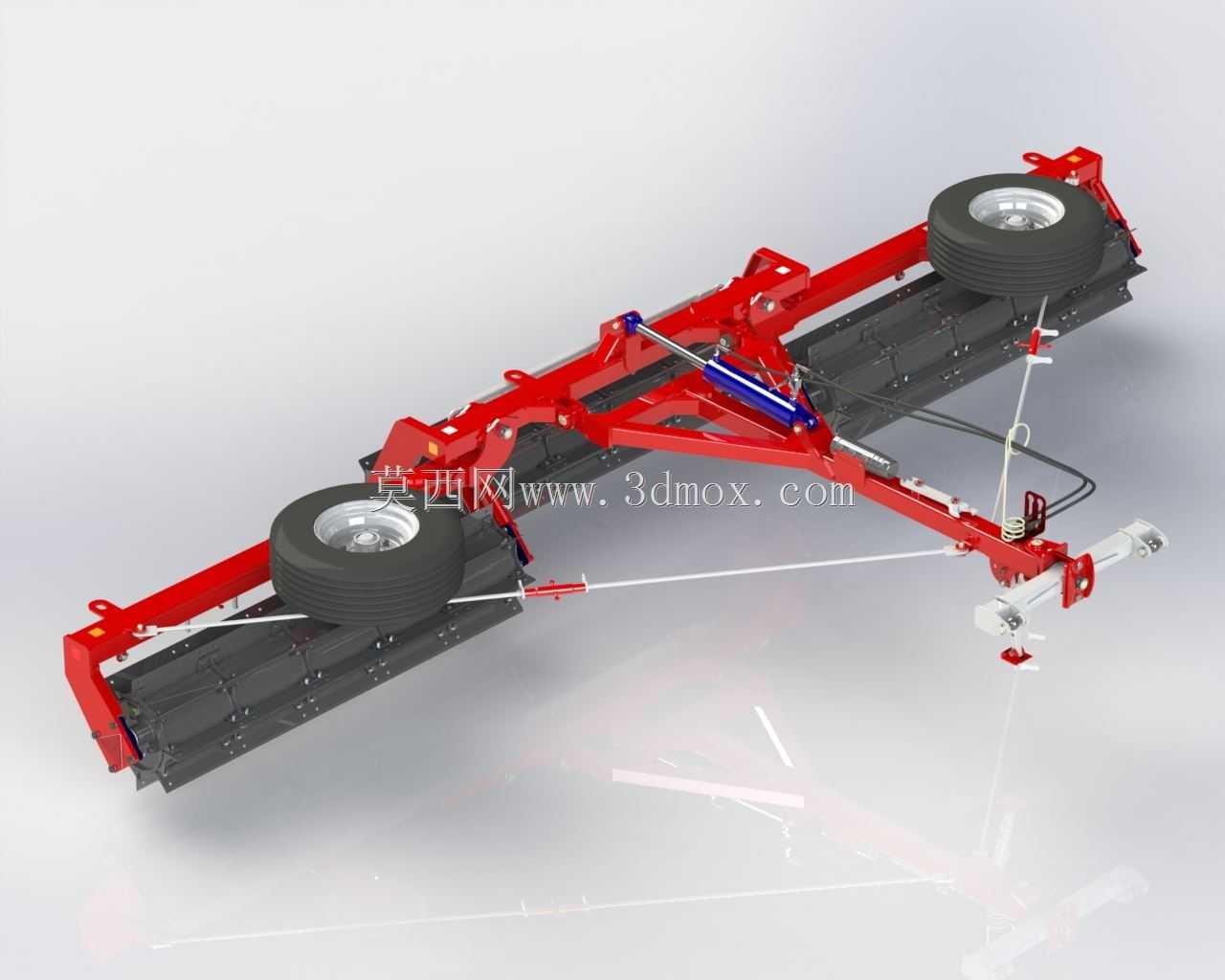

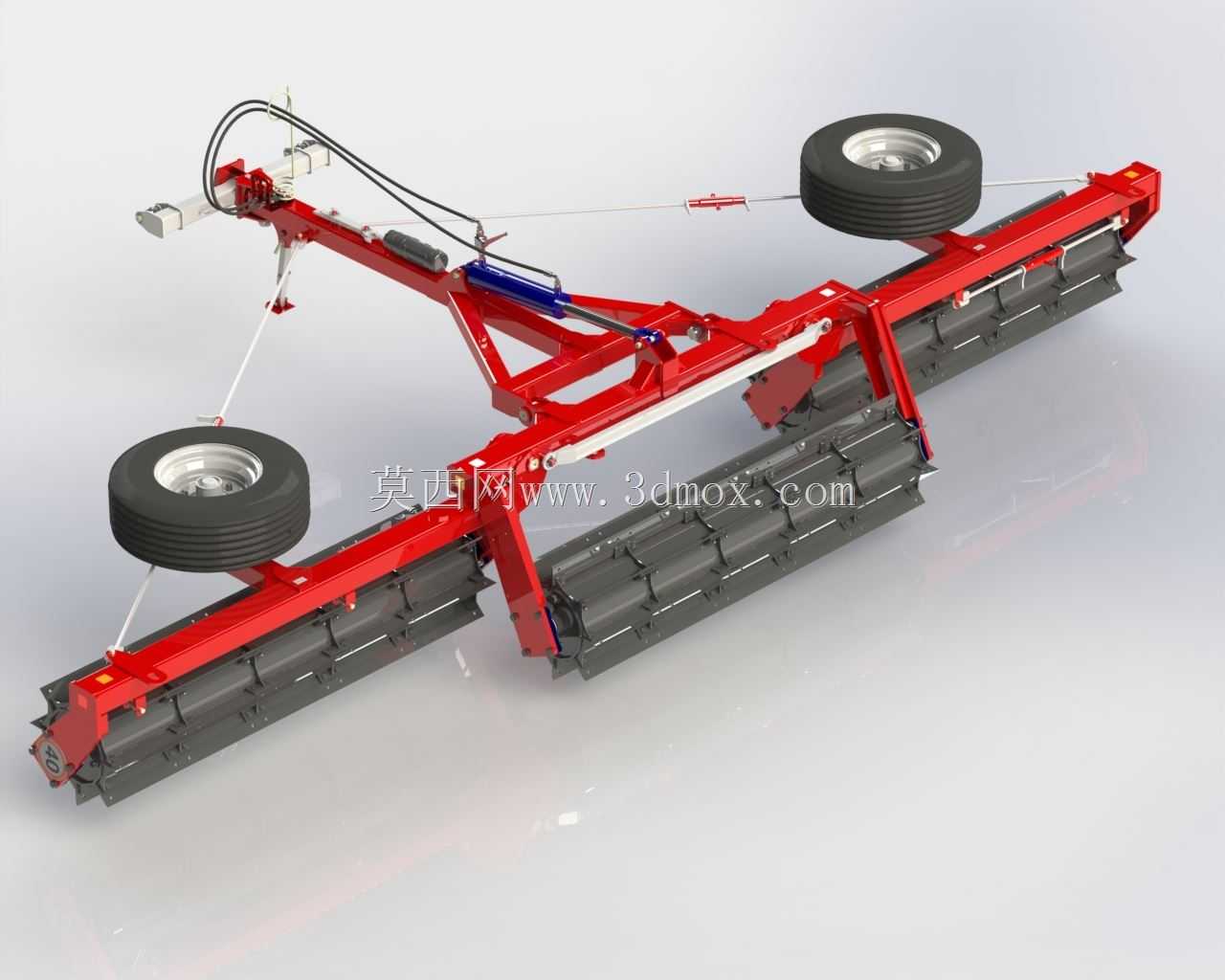

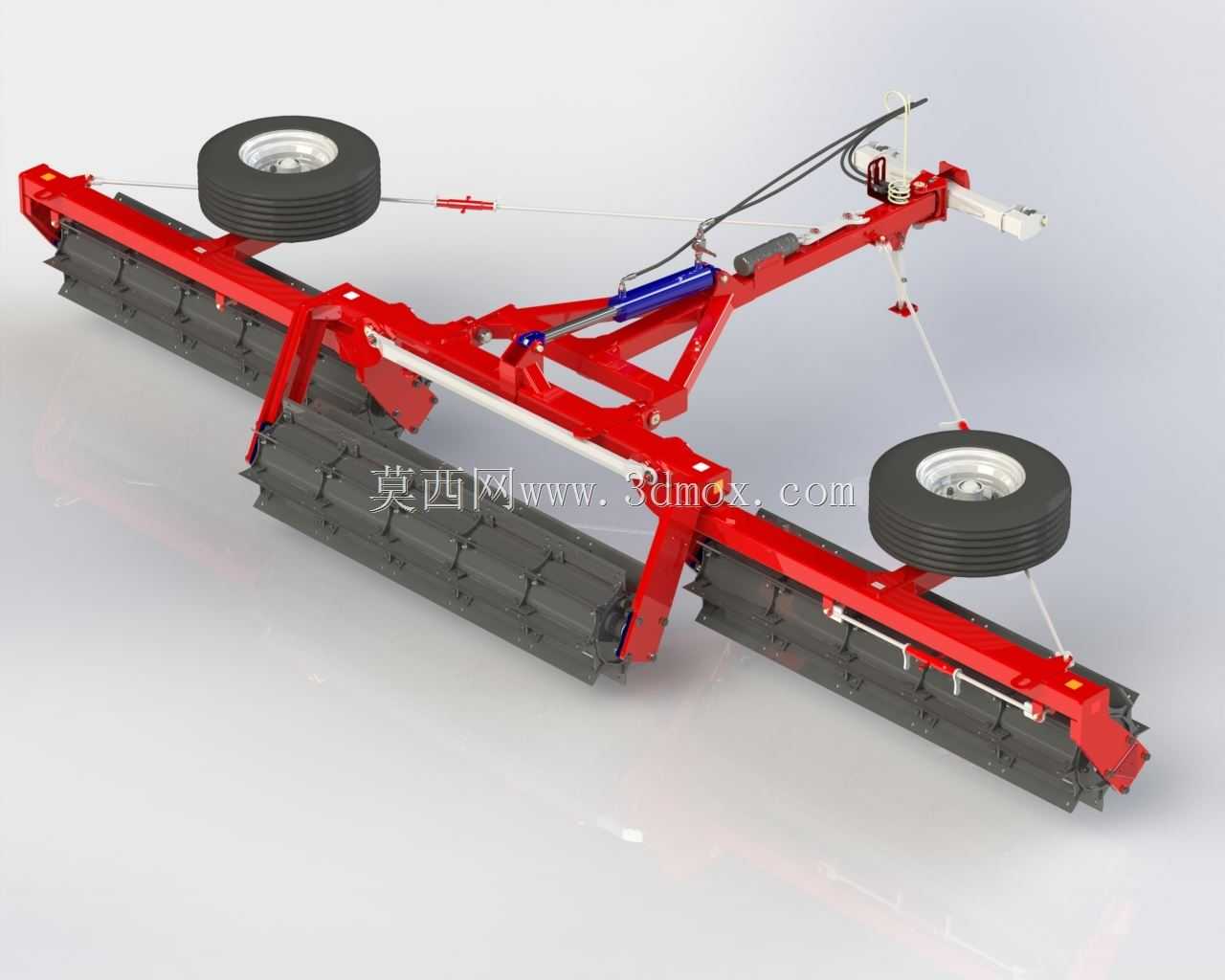

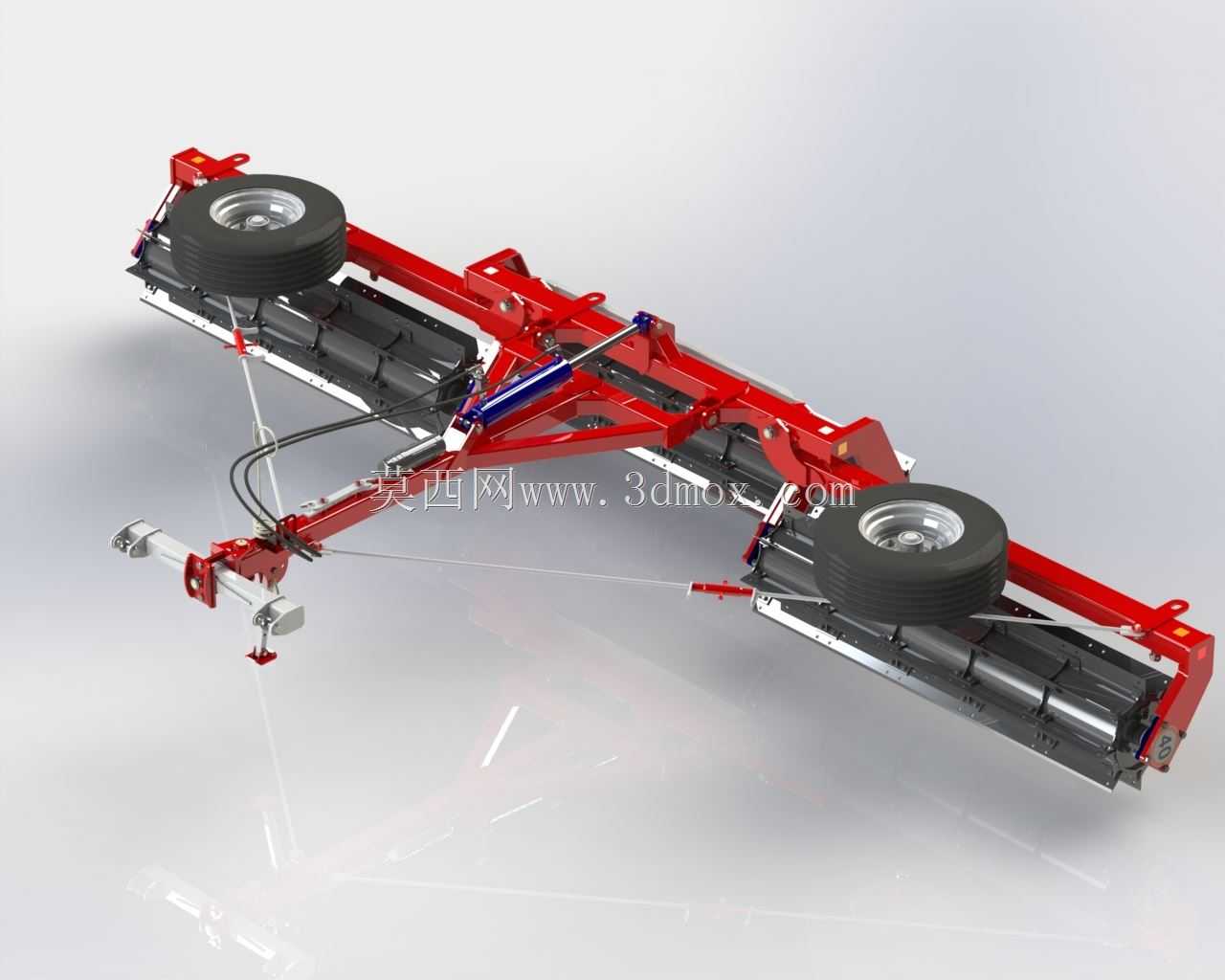

　　这款牵引式作业设备主要适配大田种植场景下的作物残茬处理环节，针对向日葵、玉米、油菜等主栽作物收获后遗留的田间残茬，完成切碎、卷曲、铺撒还田的全流程作业，解决常规残茬处理设备碎段过长、残茬堆积不易腐解的痛点，为后续播前整地提供合格的地表条件。设备采用单组充水式硬辊作为核心卷曲作业部件，硬辊直径设定为470mm，整幅作业宽度达到6.0m，单次作业即可覆盖6行标准垄距的种植区域，作业效率匹配大马力拖拉机的田间行进速度，可适配东北、西北等大规模连片种植区域的农艺要求。从结构设计逻辑来看，设备采用牵引式挂接架构，前端设置可调式牵引连接架，可适配不同功率段轮式拖拉机的后牵引销尺寸，牵引架上集成液压管路快接接口，

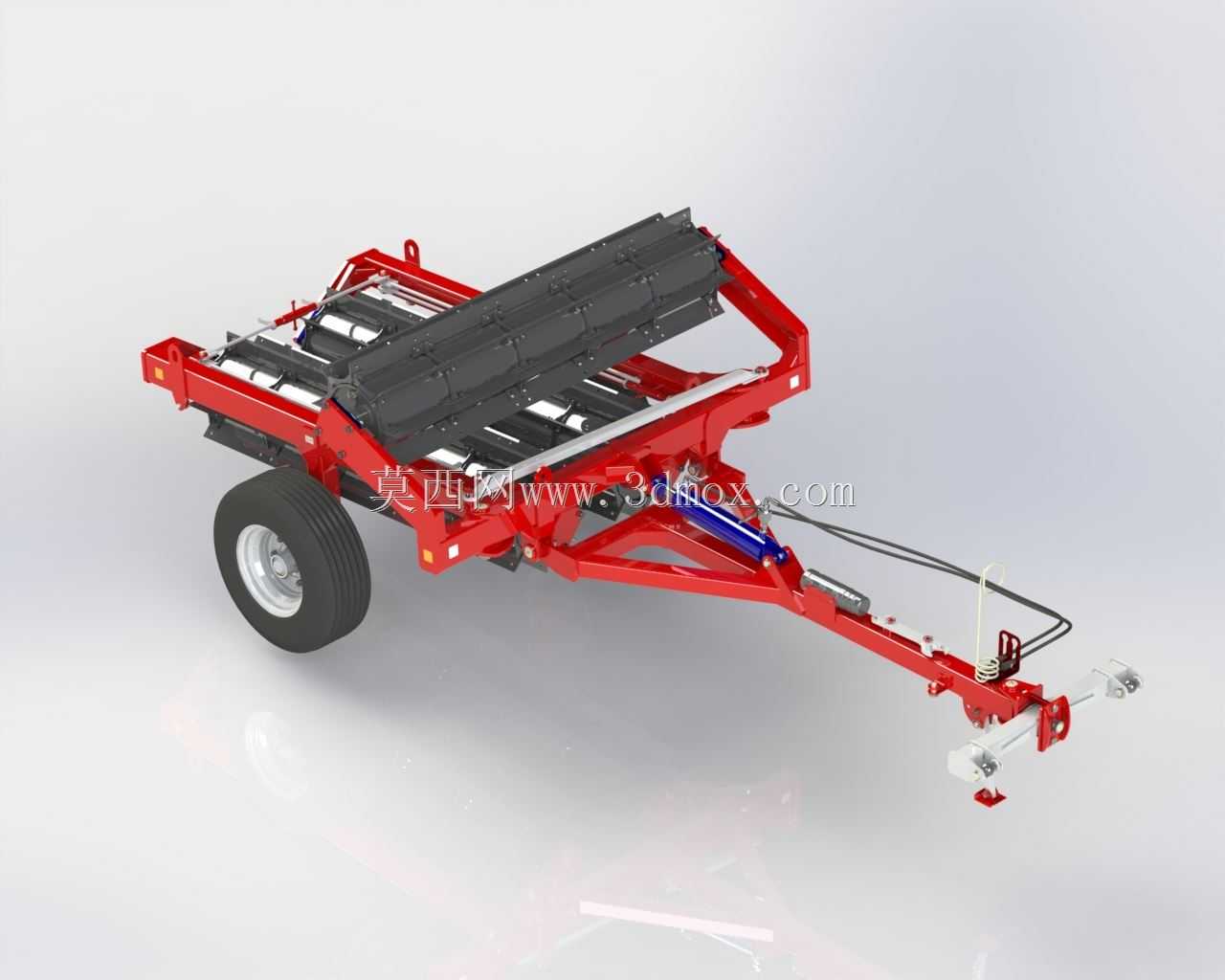

　　作业时可通过拖拉机液压输出系统控制作业辊的升降与接地压力，转场时可将整机抬升至安全离地高度，避免非作业状态下辊体与路面凸起发生磕碰。设备的核心作业单元采用模块化排布，沿作业幅宽方向均匀布置多组切削刀座与卷曲压条，切削刀座采用可拆换式硬质合金刀头，针对作物茎秆的纤维特性设计切削角度，可将站立或铺放的残茬切削为5-12厘米长度的均匀段，后续通过高速旋转的硬辊带动压条对碎段进行卷曲压溃，破坏残茬表面的蜡质层，加快残茬在土壤中的腐解速度，压溃后的残茬均匀铺撒在地表，经后续浅翻作业混入土层后，可直接补充土壤有机质，同时在腐解过程中改善土壤团粒结构，部分带根残茬被带出后还可顺带清除田间越冬杂草，降低次年草害基数。

　　设备的行走支撑单元采用单侧大直径农用充气轮胎，轮胎花纹选用高抓地力的农用越野花纹，可适配潮湿、松软的田间地表环境，避免作业过程中出现陷车、打滑问题；机架主体采用矩形钢管焊接成型，关键受力部位加装加强筋板，所有焊接位置均做去应力处理，可承受田间作业时的持续振动与冲击载荷。硬辊内部采用充水式配重设计，作业时可根据田间残茬密度调整充水量，改变辊体接地压力，针对密度大、茎秆粗硬的向日葵残茬可加大充水量提升压溃效果，针对油菜等细软残茬可适当减少充水量，避免过度碾压将残茬压入深层土壤影响腐解效率。设备的动力传递采用侧边皮带传动结构，传动系统外侧加装全封闭安全护罩，避免作业过程中泥土、残茬卷入传动部件造成卡滞，

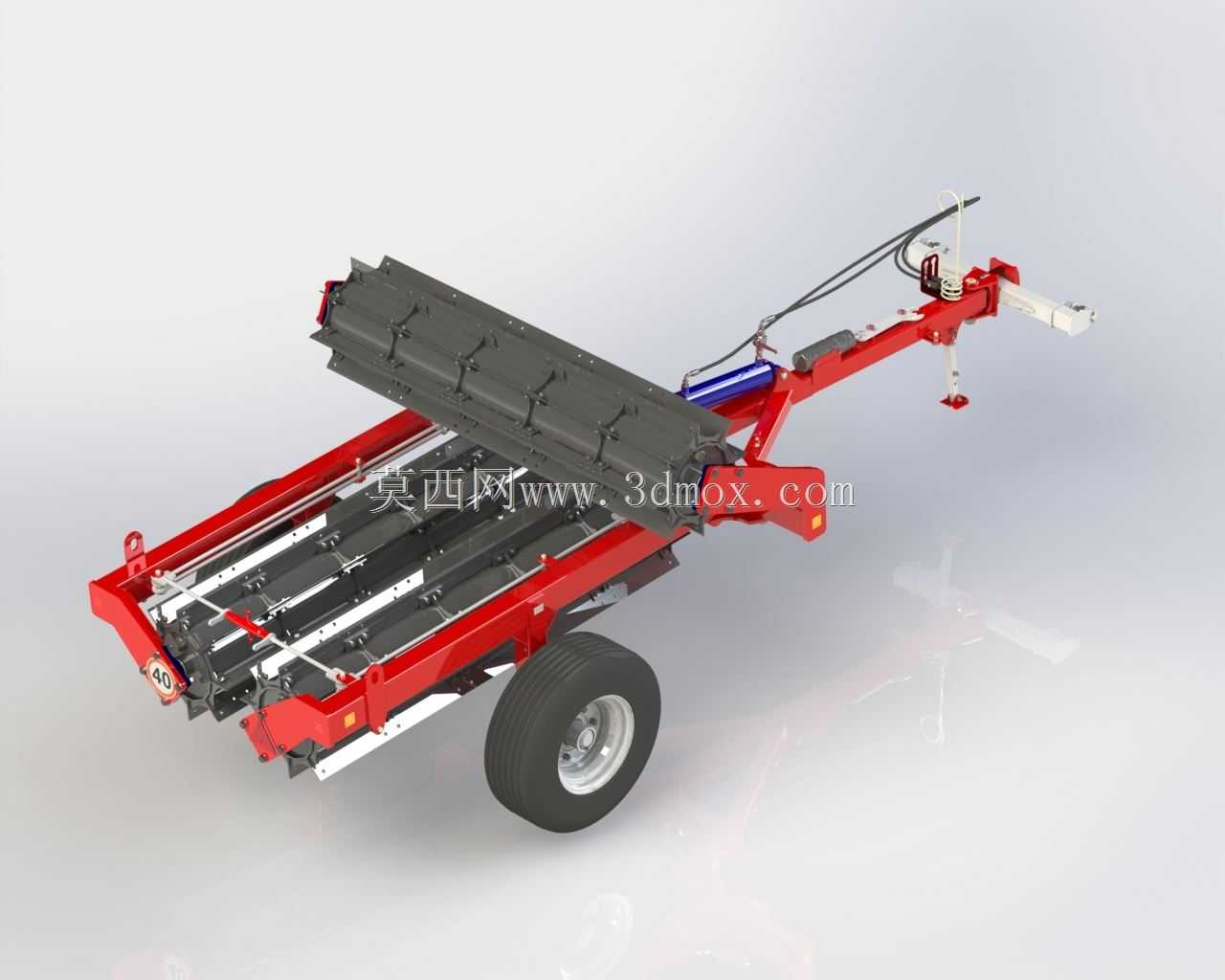

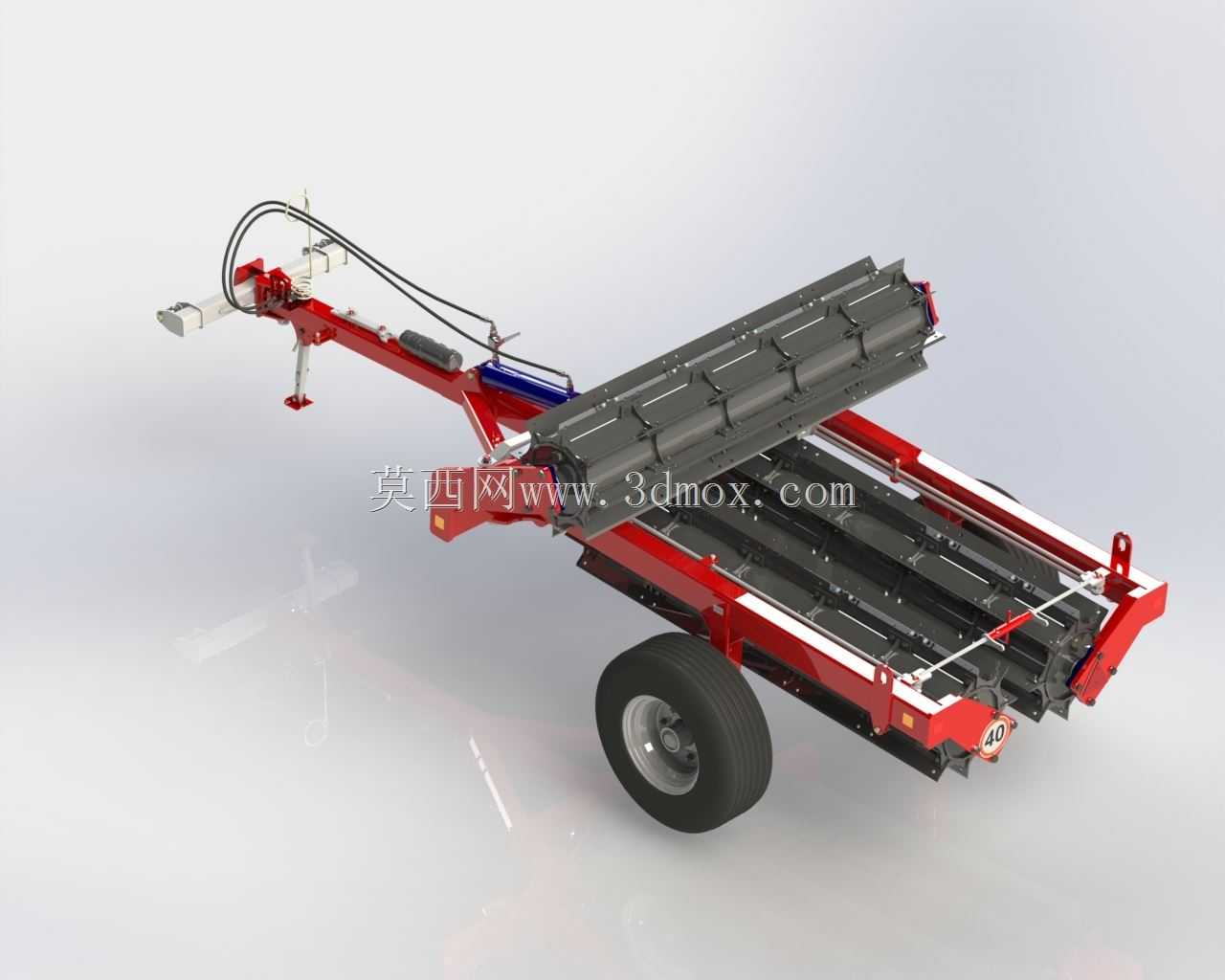

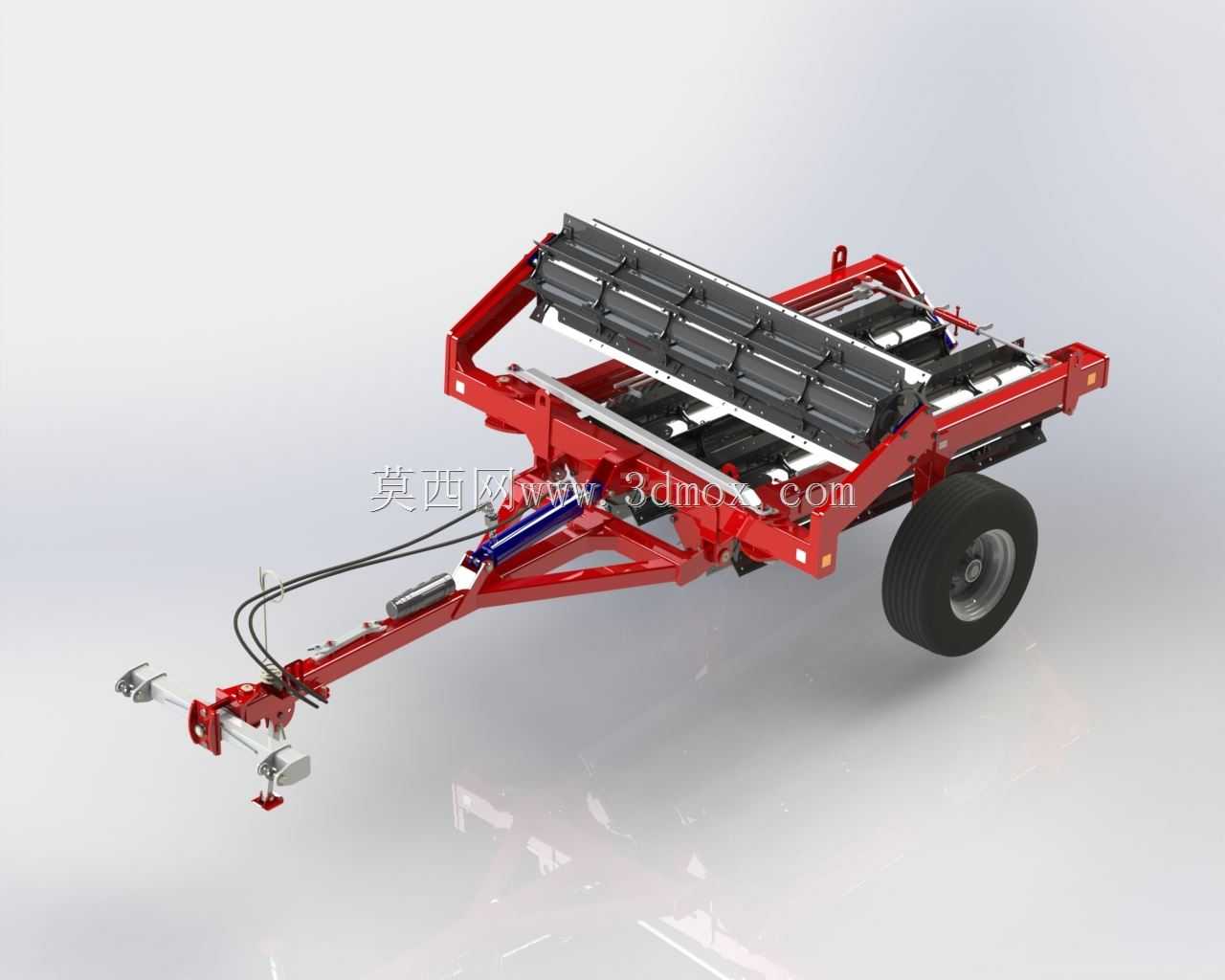

　　同时防止外露传动部件对田间作业人员造成机械伤害；所有旋转部件的轴承座均采用带密封结构的农用专用轴承，可抵御田间粉尘、泥水的侵蚀，延长维护周期。从安装边界来看，设备挂接后整机长度控制在4.2m以内，运输状态下整机高度不超过2.2m，可满足乡村道路的通行限高要求，作业状态下辊体最低接地间隙可调整至5cm，最高抬升间隙可达35cm，可适配不同耕整条件下的作业需求；设备的所有易损部件均采用通用化标准件设计，切削刀头、压条、传动皮带等配件可直接采购市面通用农用机械配件，降低后期使用维护成本。建模过程中所有零部件均按实际加工公差进行参数化绘制，钣金件的折弯系数、焊接件的焊道预留、机加工件的配合公差均符合农用机械的加工工艺要求，可直接作为生产试制的结构参考依据，也可用于农业装备选型阶段的结构演示与方案验证。
