牵引式农田土壤碎土整平作业设备

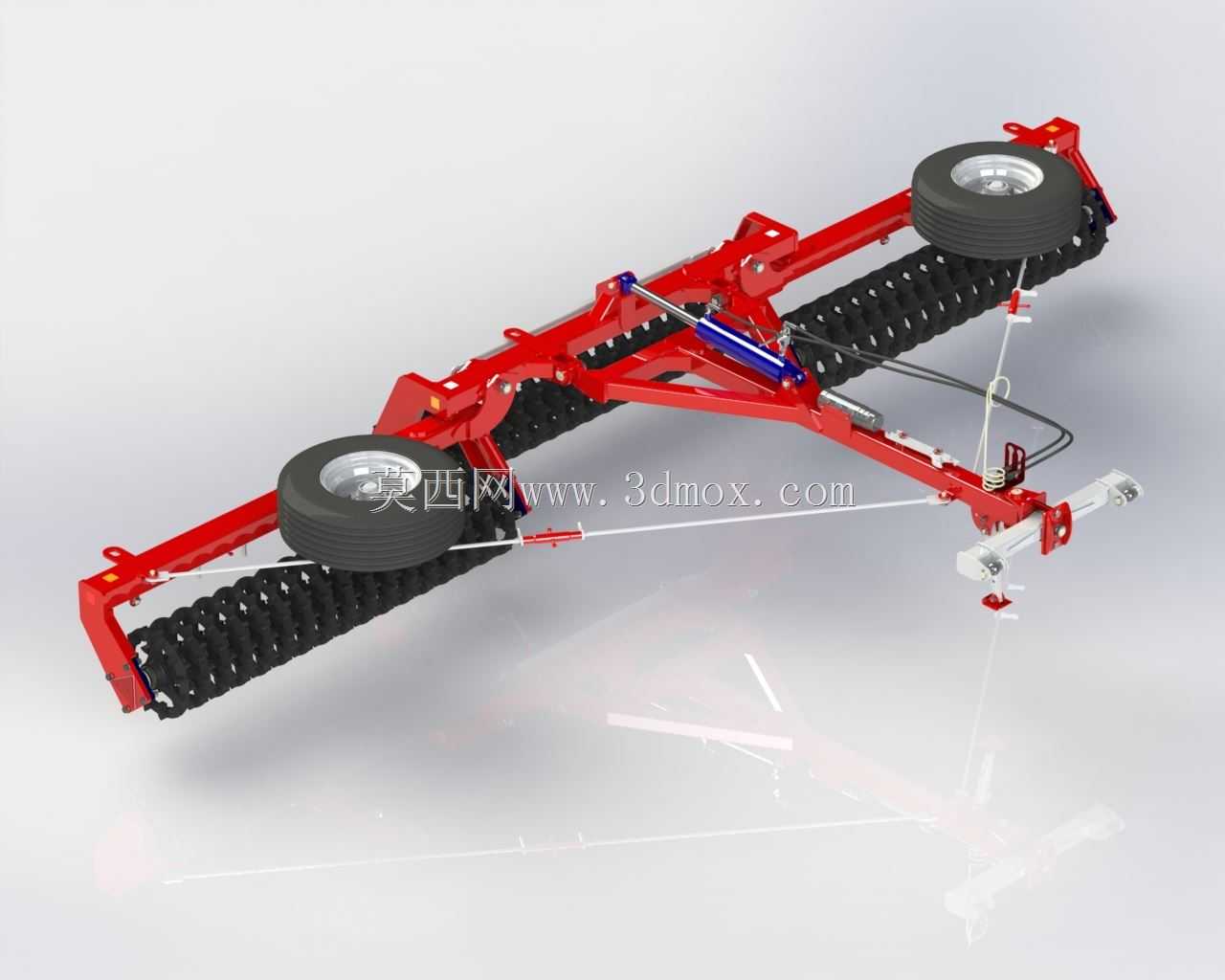

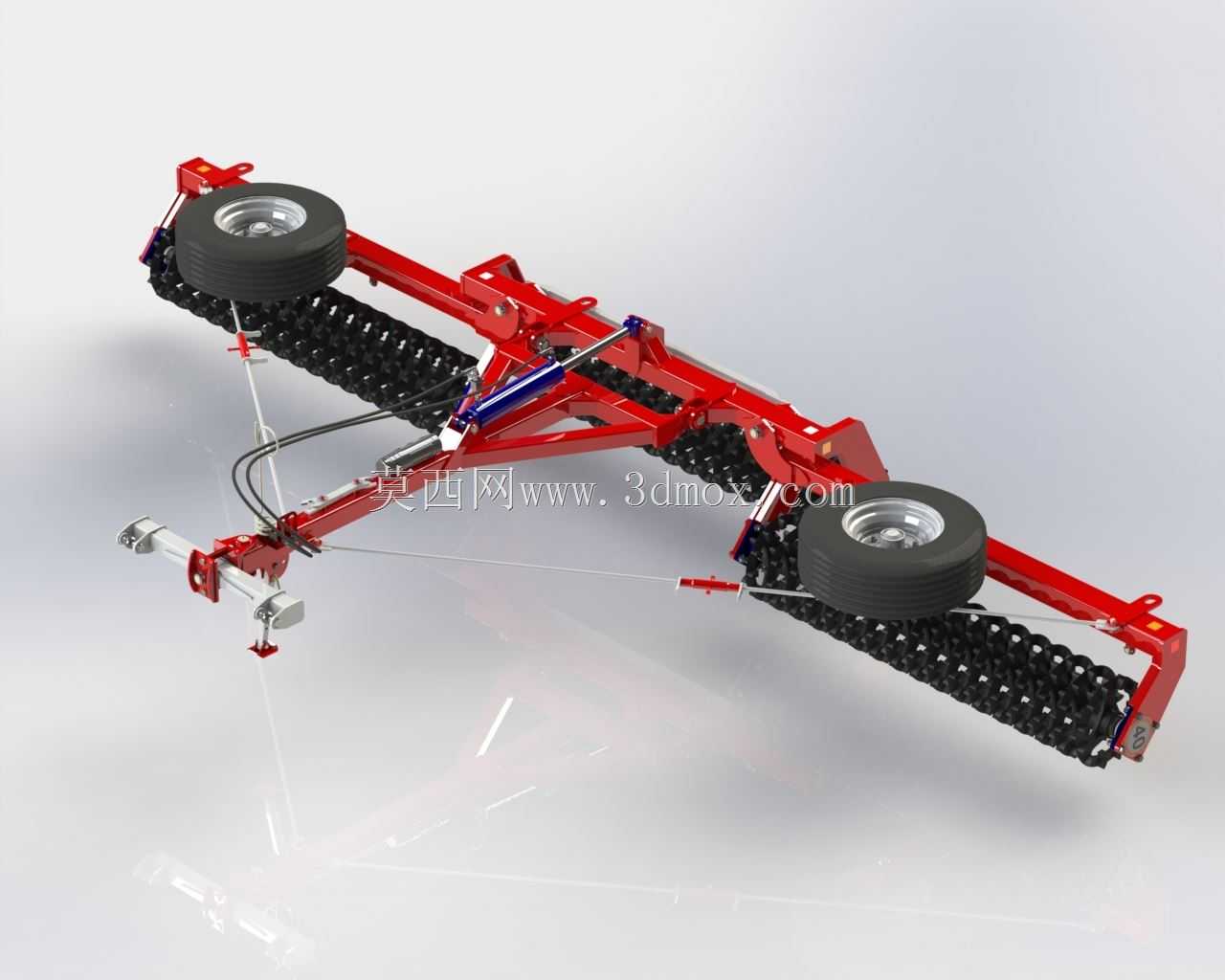

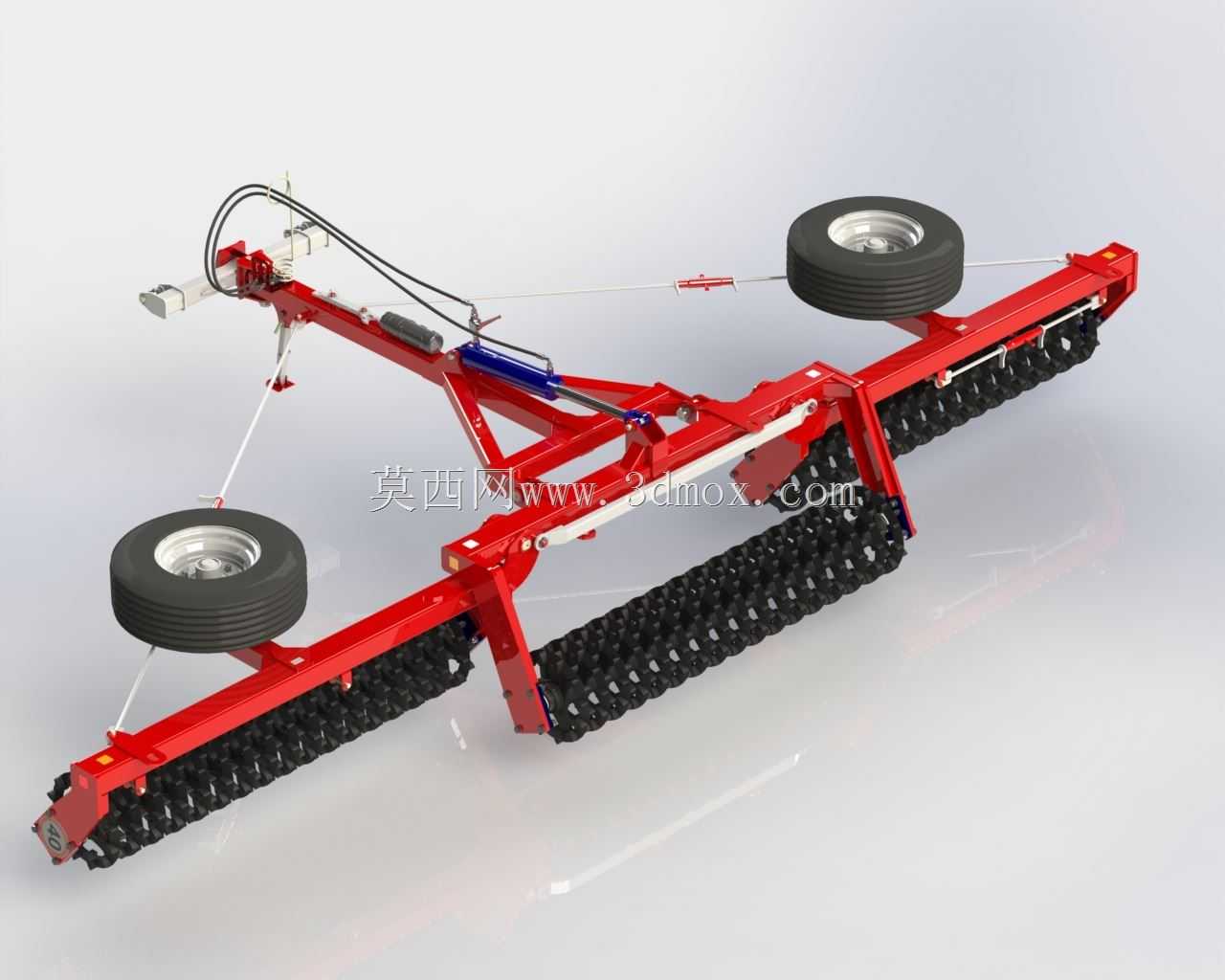

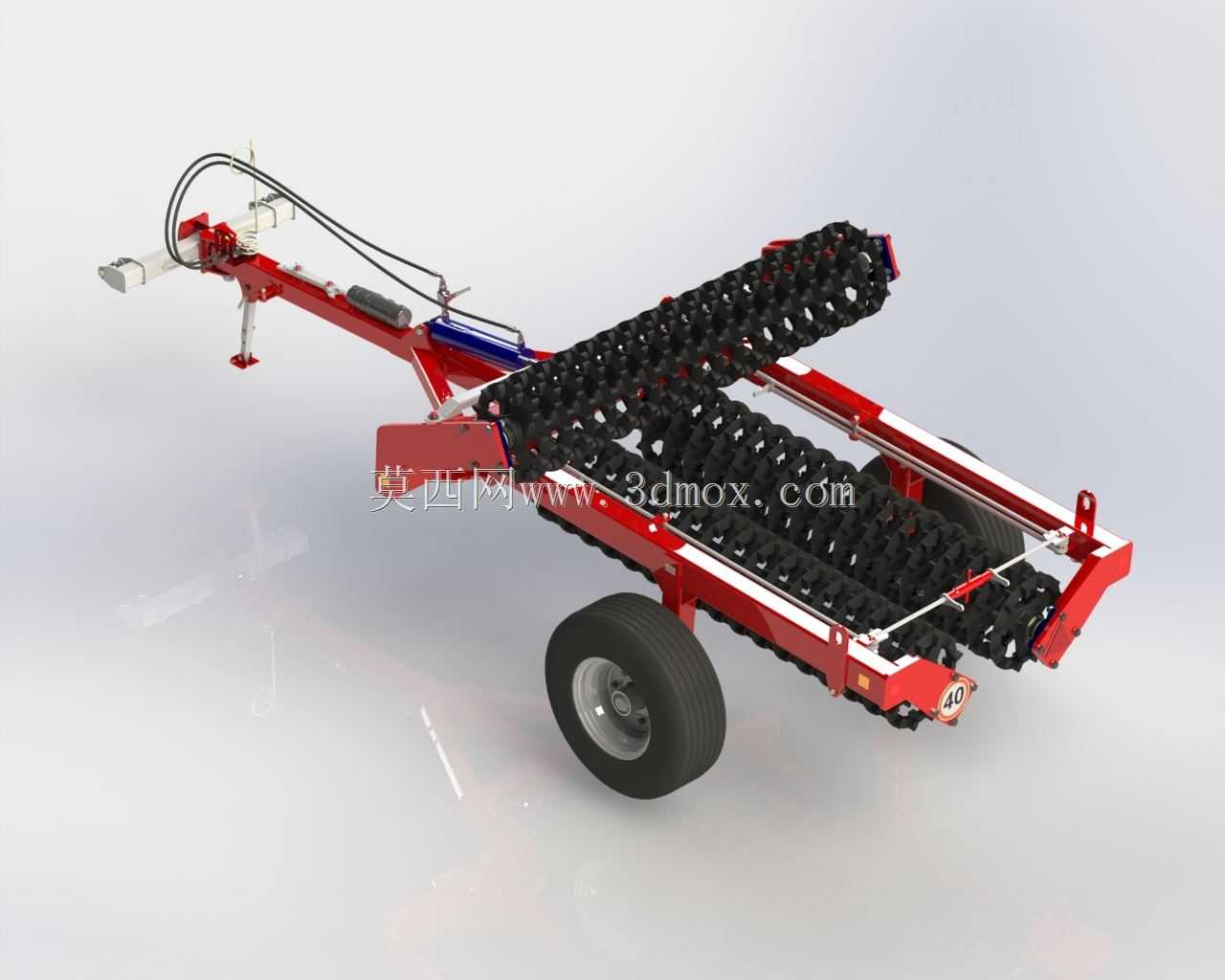

　　这款牵引式土壤作业设备，核心服务于旱作农业区播前整地环节，适配大马力拖拉机后悬挂牵引作业，主要解决犁耕、深松后地块存在大土块、表层土壤孔隙不均、苗床紧实度不足的问题。从作业场景来看，其可覆盖北方旱作区玉米、小麦、杂粮等作物播前的碎土整平工序，也可用于草场改良前的表层土壤整理，破除板结草皮下的硬实土层，同时不会过度扰动深层土壤结构，避免失墒。设备主体采用框架式焊接结构，主梁选用矩形截面型钢焊接成型，整体宽度适配国内主流大田作业的垄距规划，单台作业幅宽可覆盖6至8条标准垄，牵引架采用可调式连接结构，可根据不同拖拉机的牵引点高度调整挂接角度，保证作业时机架处于水平状态，避免出现一侧碎土过深、另一侧浮土过多的问题。

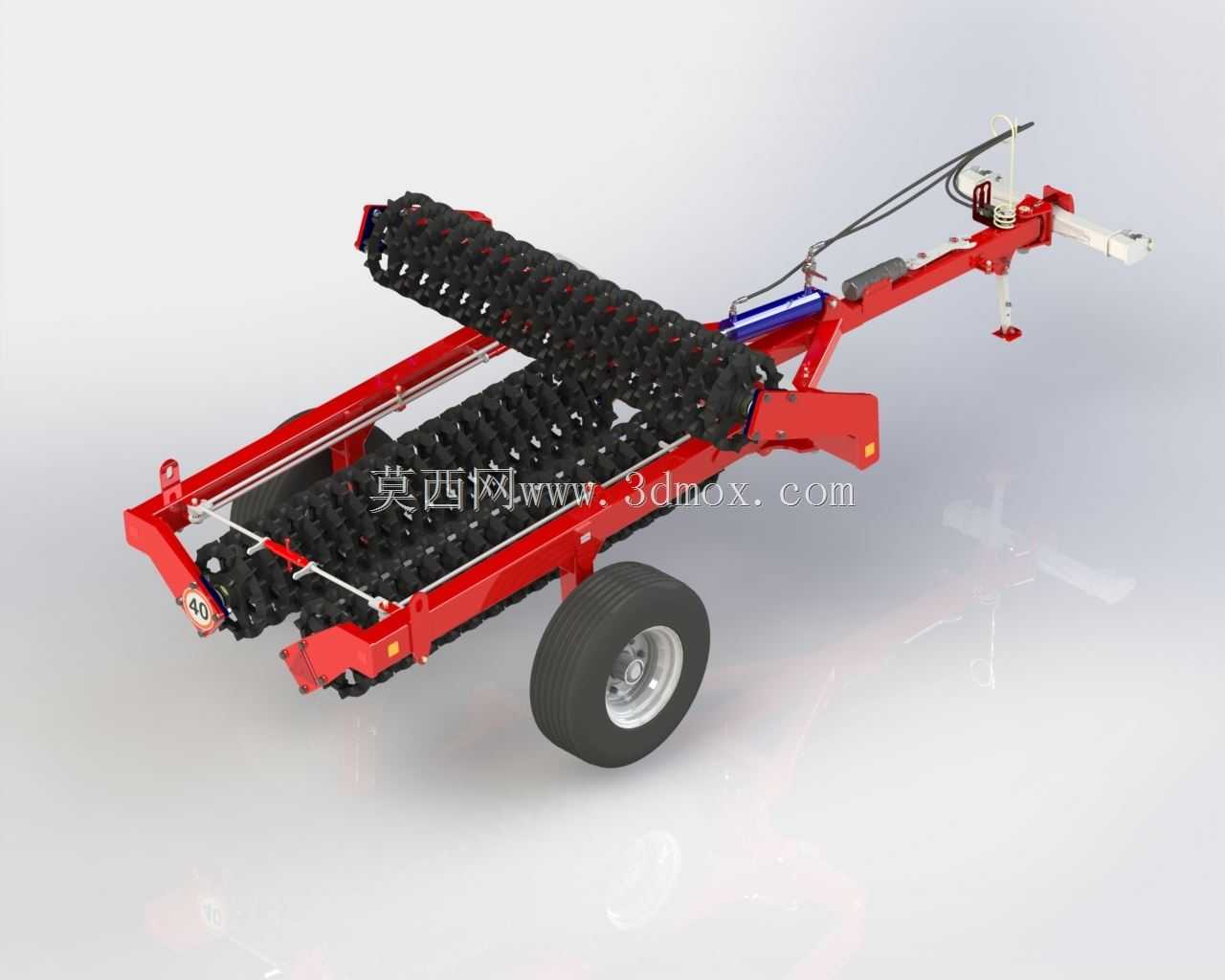

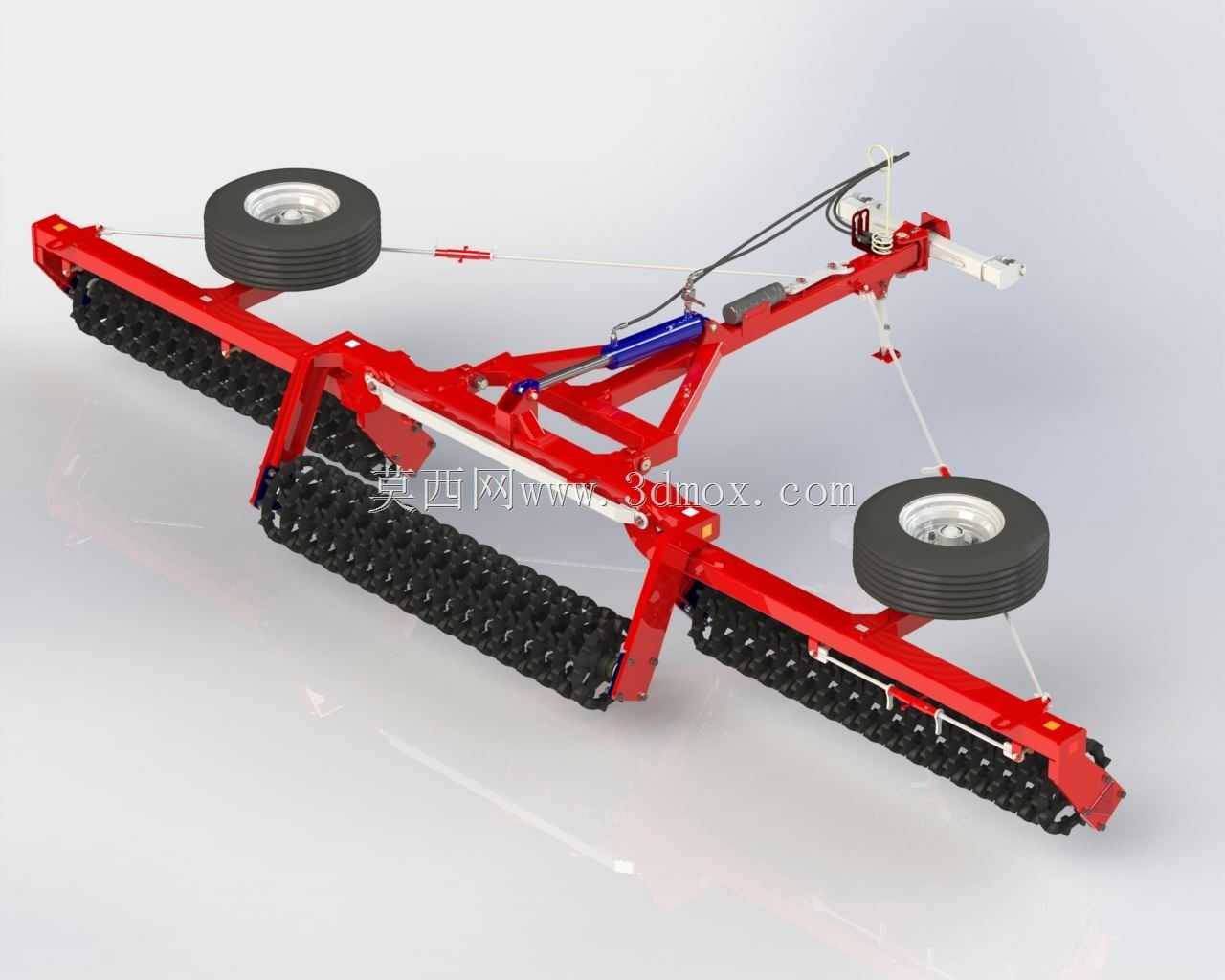

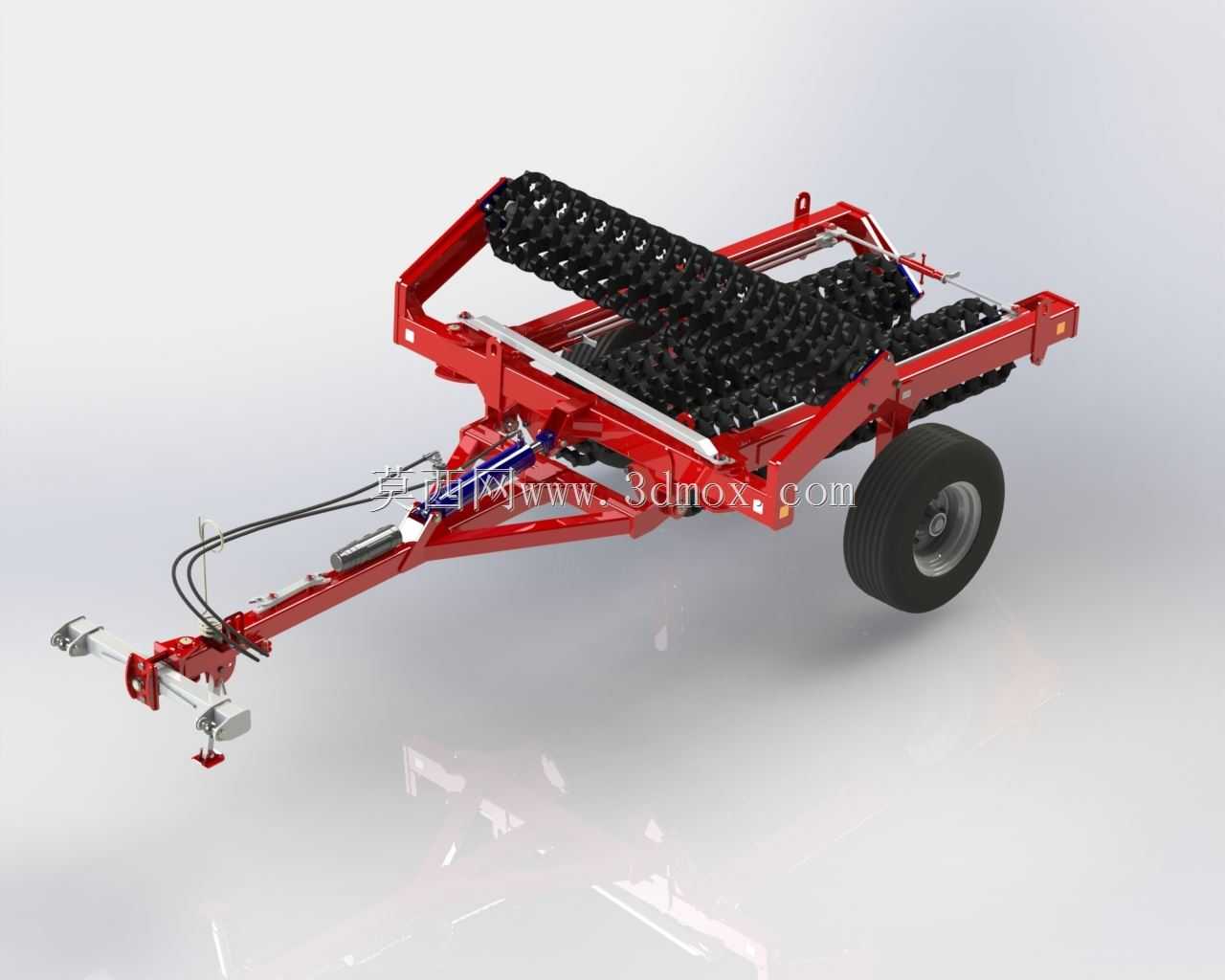

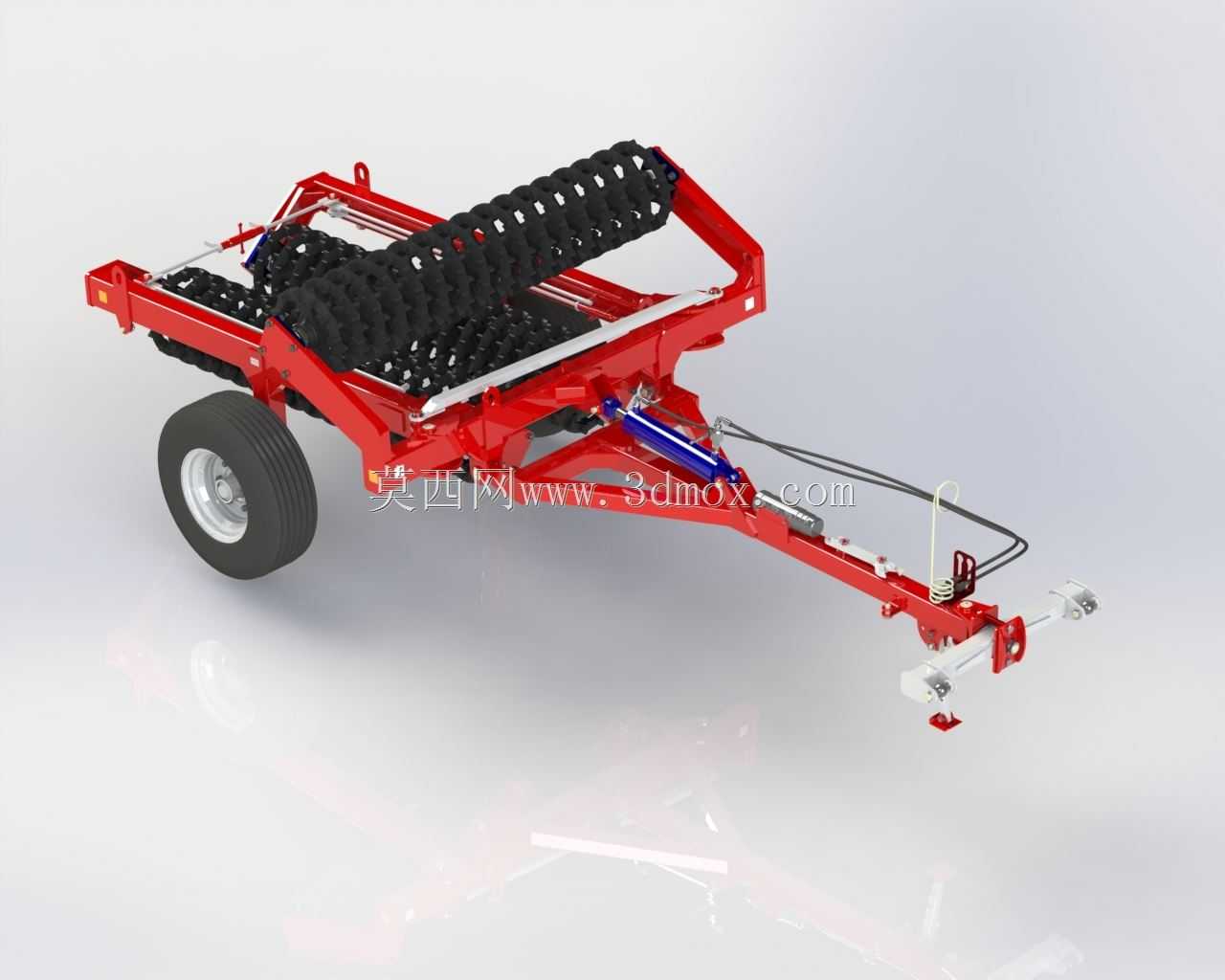

　　核心作业部件为成排布置的菱形碎土辊组，辊片采用高锰钢冲压成型，相邻辊片交错排布，作业时随设备前进被动转动，辊片边缘的凸起结构可切入土块间隙，通过挤压、揉搓作用将直径超过5cm的大土块破碎至粒径2cm以下的适宜播种状态，同时辊组自身重量可对表层10至15cm的苗床土层进行均匀压实，让土壤毛细管保持连通状态，减少深层水分的无效蒸发，即便在春旱年份也能保证种子萌发所需的表层土壤墒情。设备侧边配置的运输轮采用高度可调的液压控制结构，作业状态下轮体抬升，碎土辊组完全接触地面，可根据土壤质地调整辊组对地压力：沙质土壤适当降低压力避免过度压实影响出苗，黏重土壤适当提升压力保证土块破碎效果；长距离转场时通过液压油缸将轮体放下，整机抬升至运输状态，

　　最小离地间隙满足乡村道路通行要求，不会刮蹭路面。液压管路采用快插接头设计，与拖拉机液压输出端连接时无需额外改装，管路布置沿主梁内侧走线，通过管卡固定，避免作业过程中被秸秆、杂草刮扯损坏。从设计逻辑上，这款设备没有采用额外的动力输入结构，所有作业动作均依靠牵引前进的动力带动辊组转动完成，相比带动力驱动的碎土设备，故障率更低，对拖拉机的动力输出要求更小，中小马力段的拖拉机即可带动作业，适配散户、小型合作社的作业需求。所有易磨损的辊片端部均设计有可更换的耐磨衬套，长期作业磨损后仅需更换衬套即可，无需整体更换辊组，降低后期维护成本。机架的焊接位置均做了倒角去应力处理，避免长期颠簸作业出现焊缝开裂的问题，牵引挂接位置做了加厚处理，

　　可承受大负载牵引时的冲击力。设备的整体重心位于牵引点与运输轮的中心连线位置，作业时不会出现前后翘头的问题，即便在坡度不超过15度的坡地作业也能保持稳定的作业深度，不会出现漏碎、压痕过深的情况。碎土辊组的排布角度经过反复调整，作业时可将表层浮土向两侧均匀推开，不会在作业幅宽中间形成垄沟，保证整幅地块的平整度满足播种机作业要求，后续播种时无需额外再进行整平作业，减少进地次数，降低对土壤的压实破坏。
