农用拖拉机挂载1200kg起重机械手结构

　　这套挂载于农用拖拉机后部的起重作业装置，核心额定承载能力为1200kg，是针对农业生产场景中零散重物转运、装卸需求开发的配套作业属具，区别于通用工业起重设备，其整体结构完全适配拖拉机后三点悬挂的安装接口，无需对拖拉机本体做额外改装即可完成挂接，大幅降低了农业生产场景下的起重作业准入门槛。从实际作业场景来看，该装置可覆盖农业生产全流程的重物搬运需求：春耕阶段可完成袋装化肥、种子的装卸与地块间转运，秋收阶段可辅助完成散装粮食的装袋、装车作业，日常农场运维中还可承担维修配件吊装、小型施工物料搬运等工作，甚至可配合吊具完成大袋农资、建筑散料的短距离移位，填补了小型农业经营主体缺乏低成本起重作业设备的空白。结构设计层面，

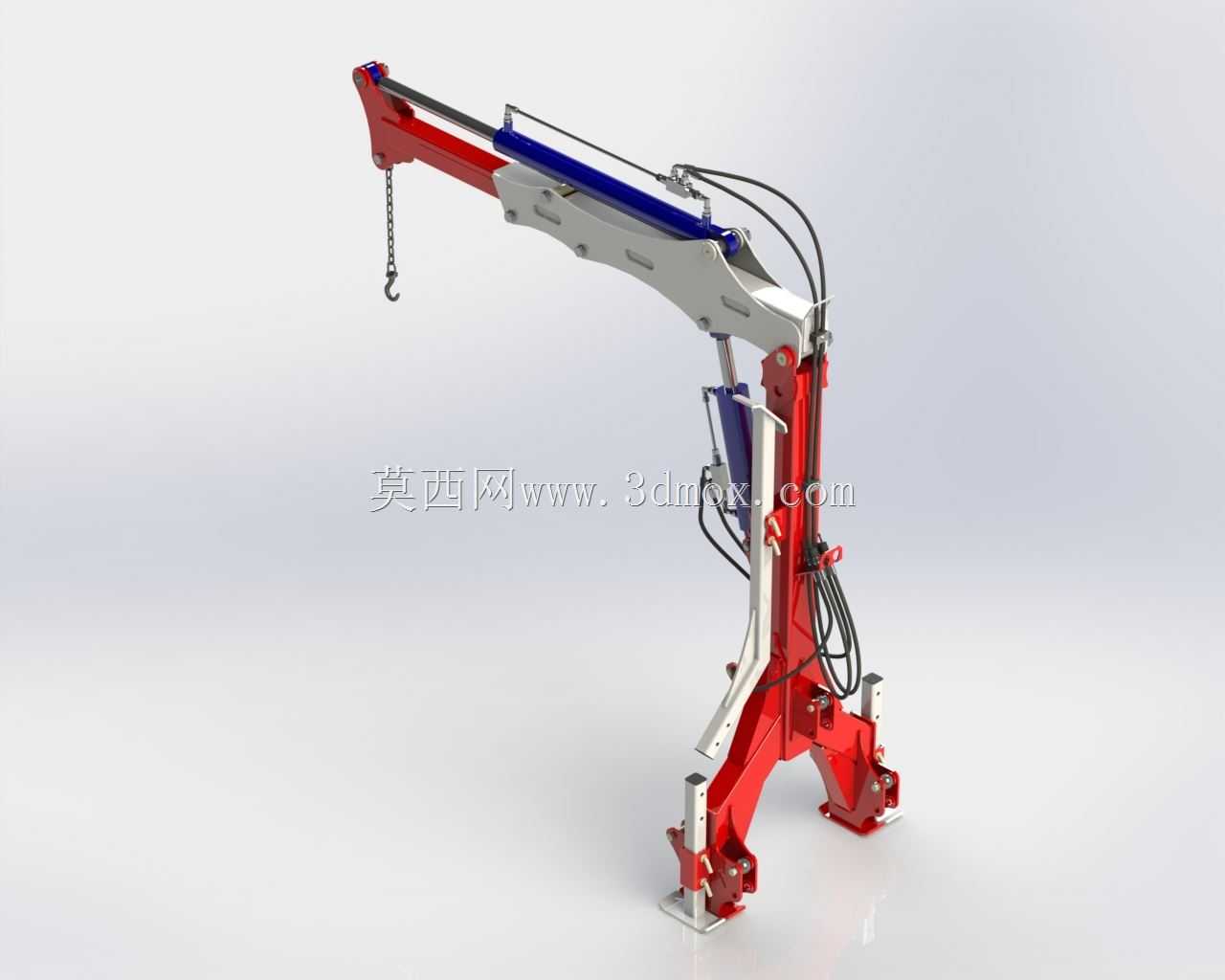

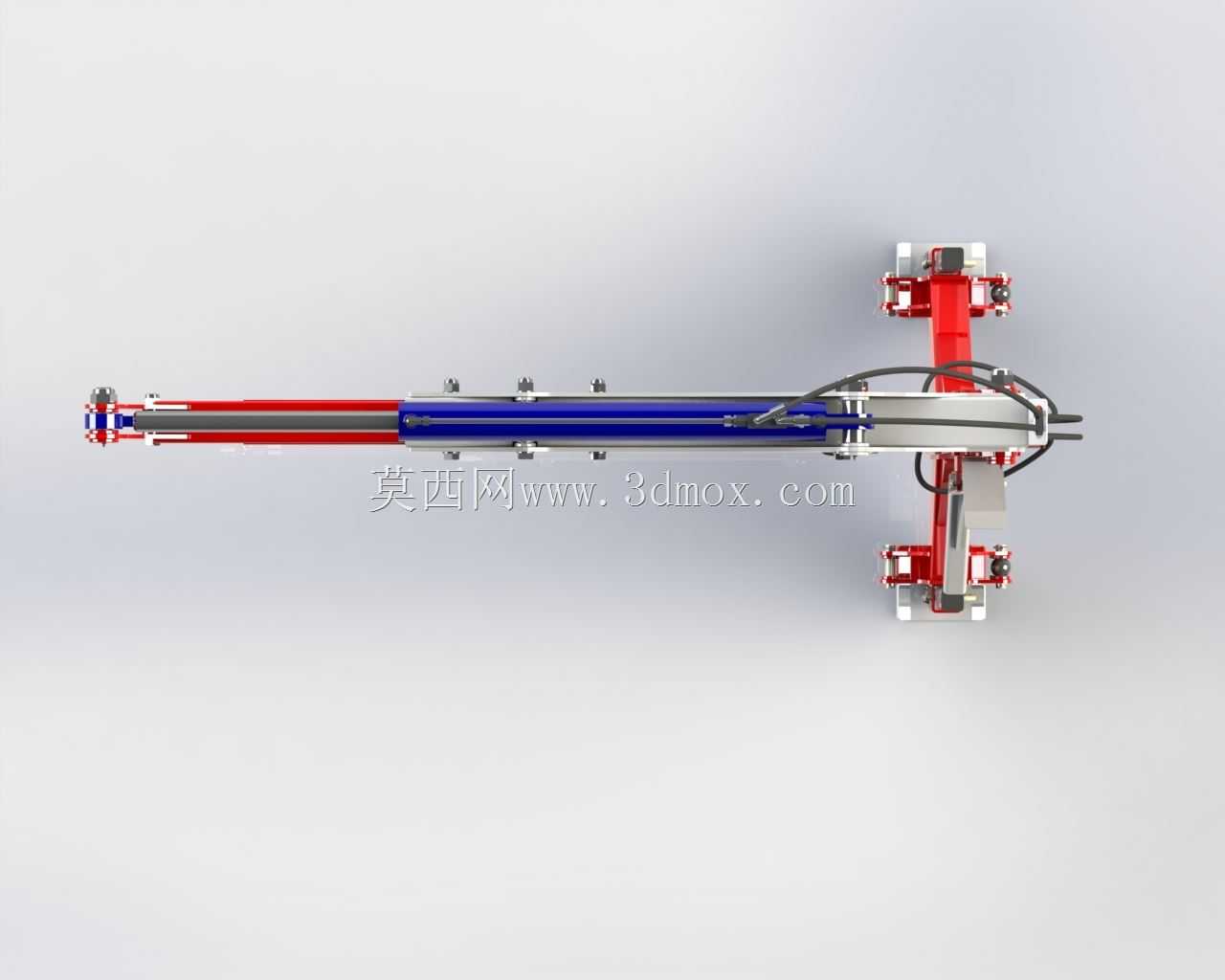

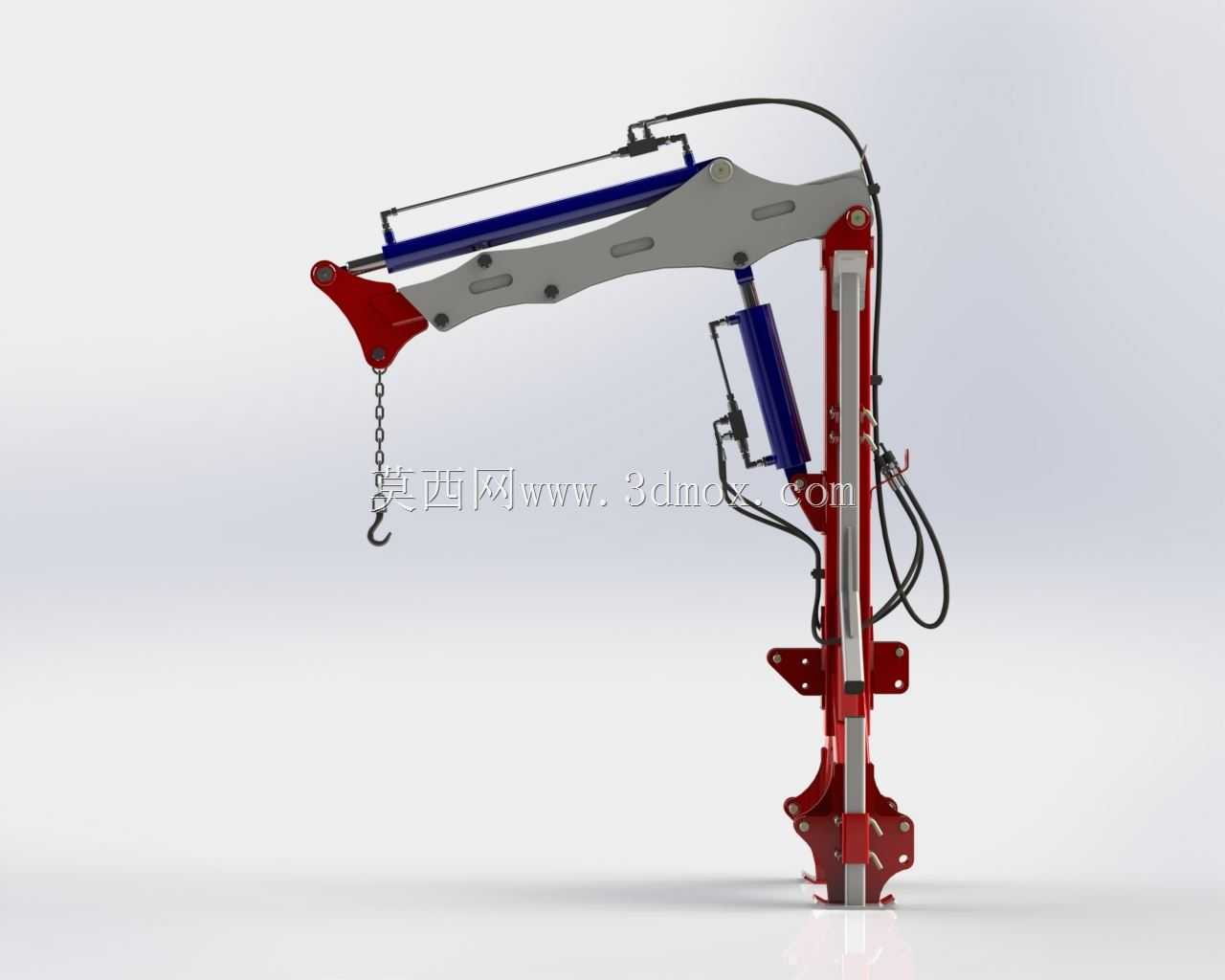

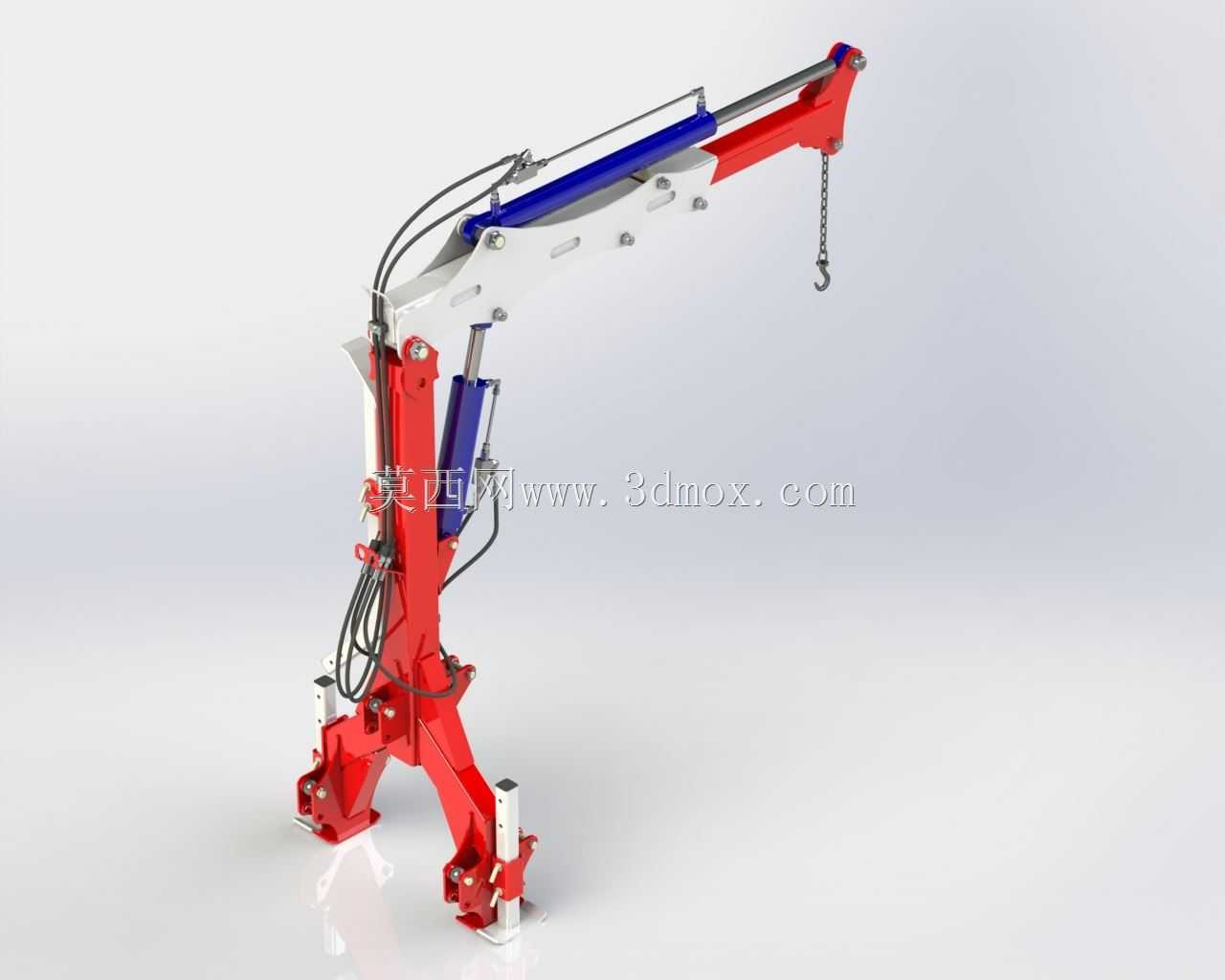

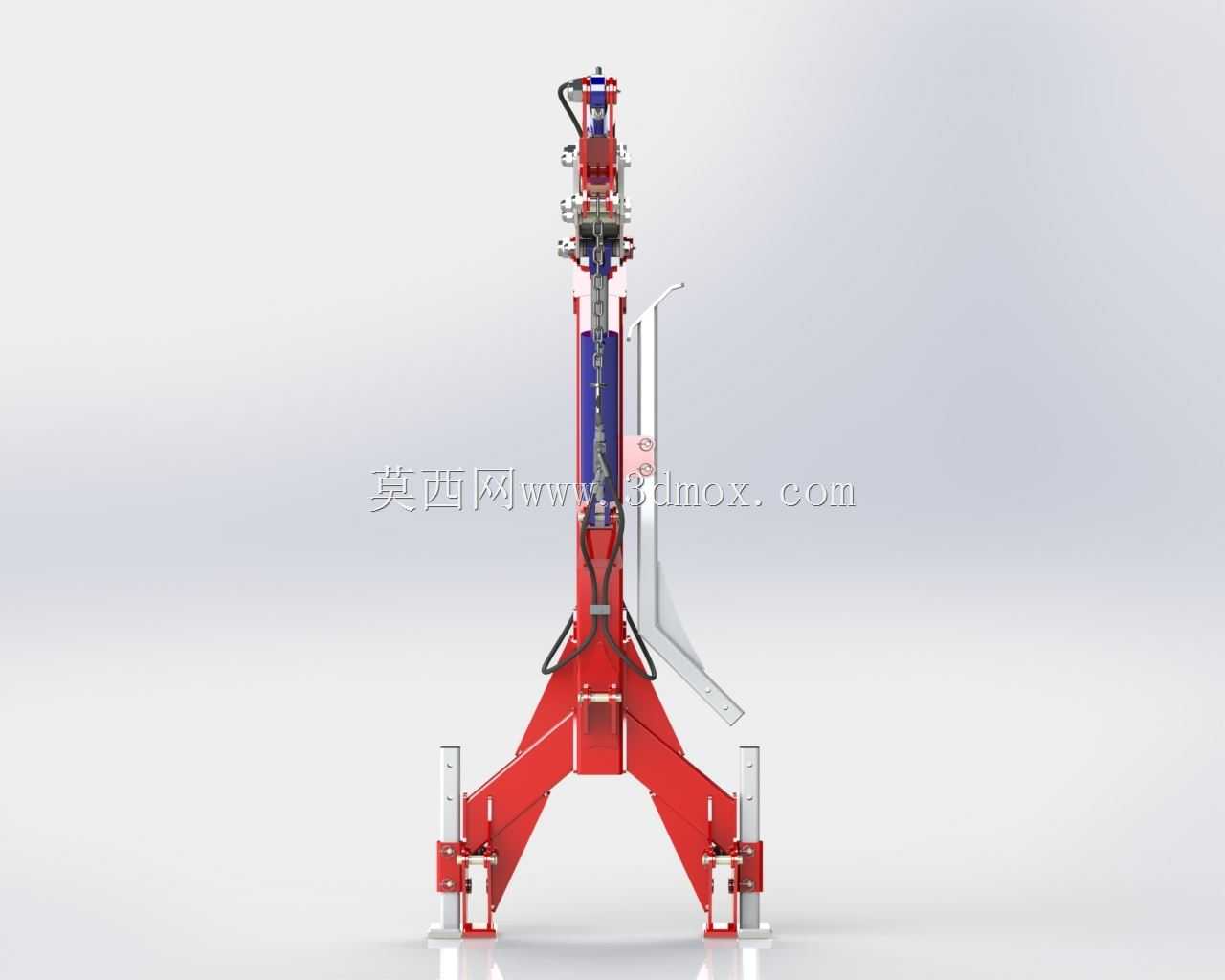

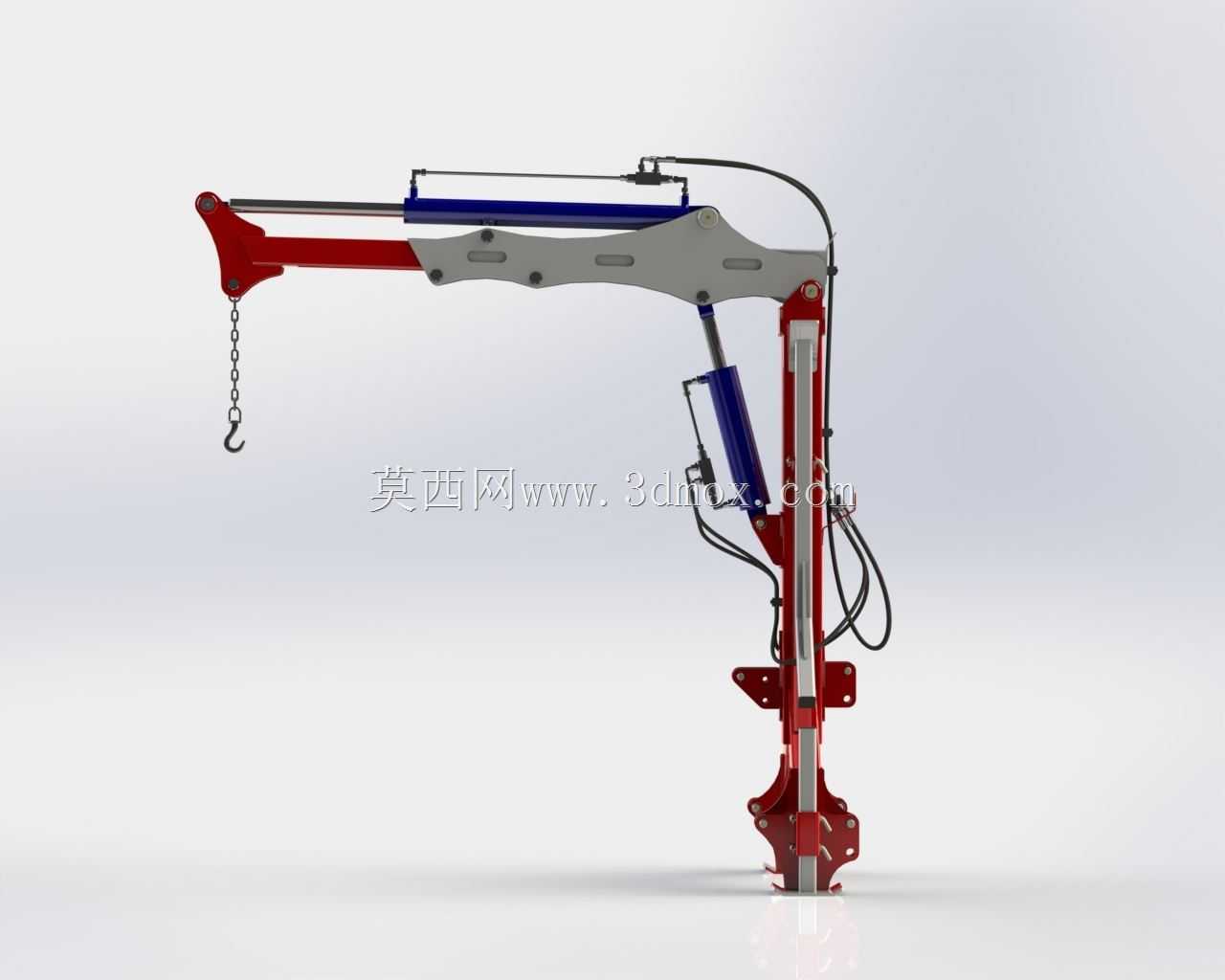

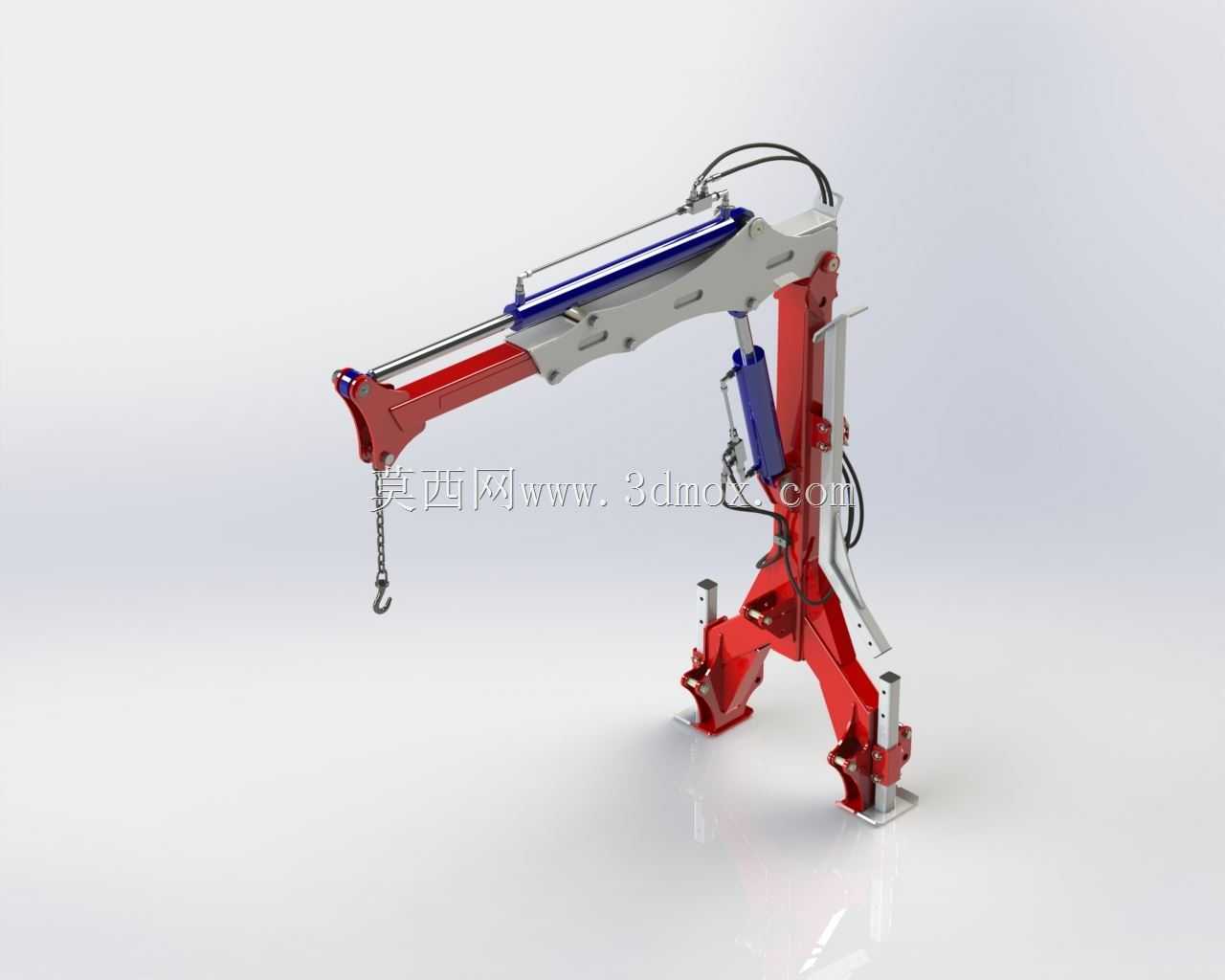

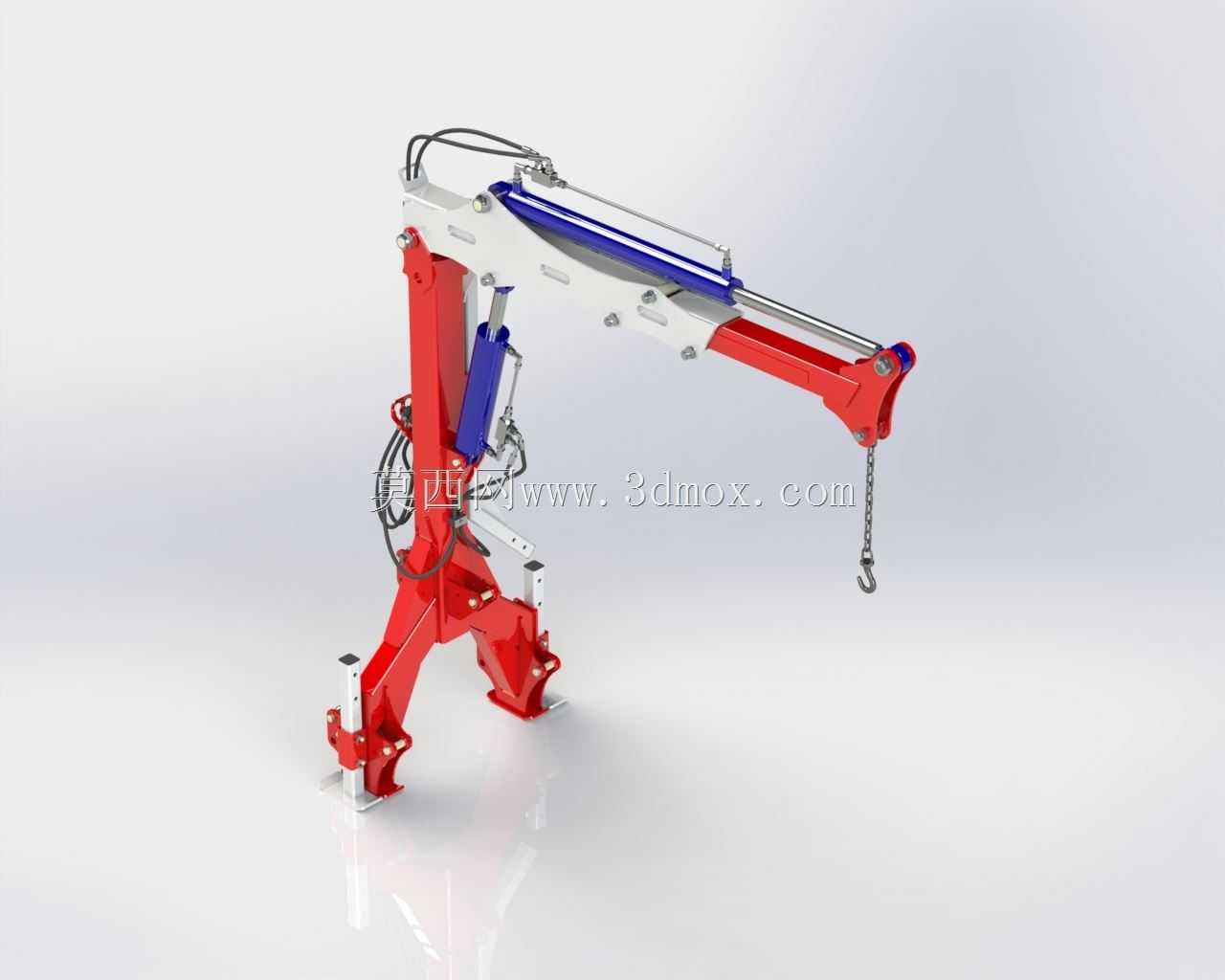

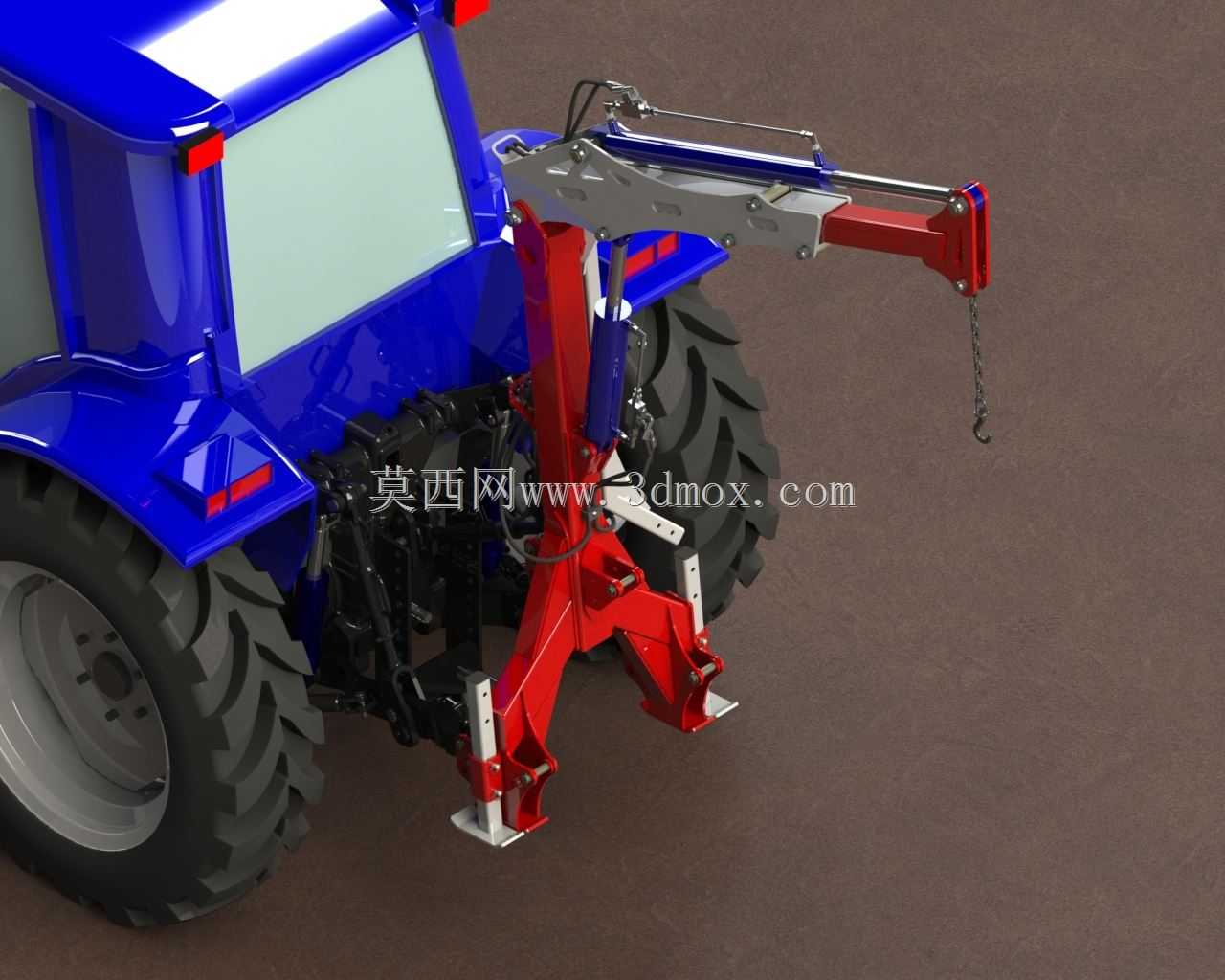

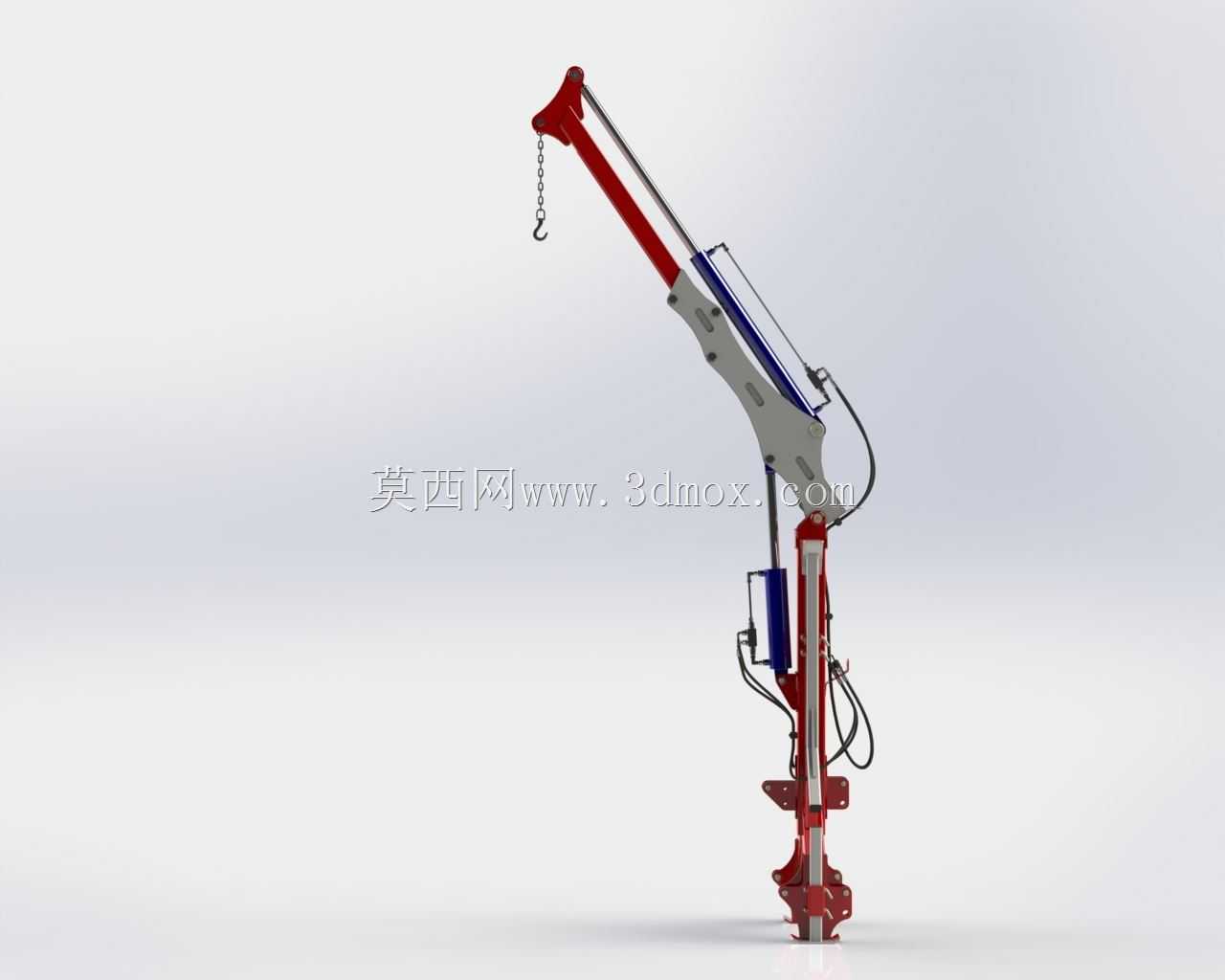

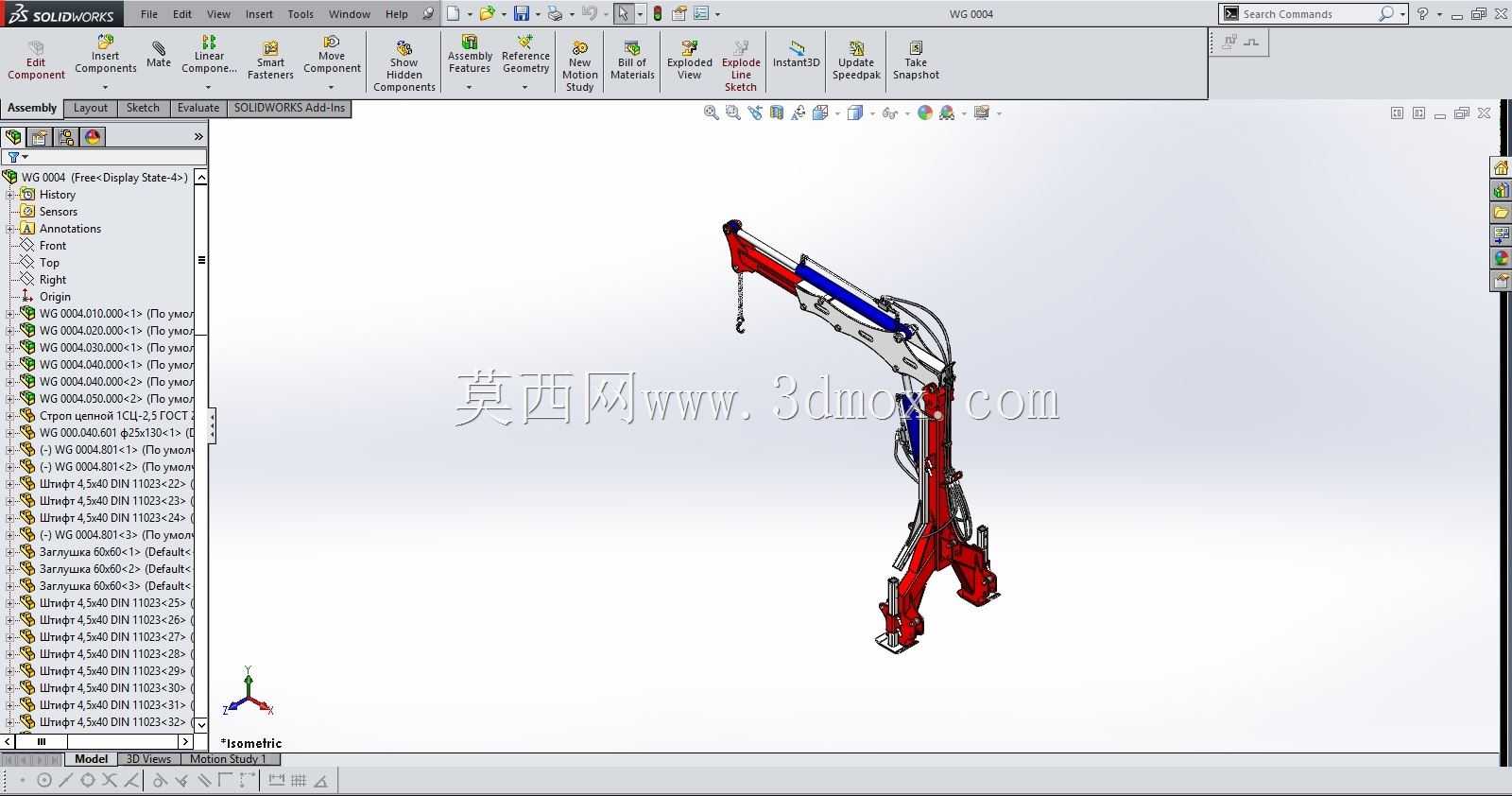

　　整套装置采用折臂式起重结构，主臂采用箱型截面焊接成型，在保证1200kg额定载荷下结构刚度的同时，尽可能压缩了非作业状态下的横向与纵向尺寸，避免挂载后超出拖拉机原有通行宽度，影响农村狭窄道路、田埂路段的通行能力。挂接基座完全匹配拖拉机后悬挂的三个挂接点，上挂点与两个下挂点的位置公差控制在毫米级，挂接后可通过拖拉机自带的悬挂液压油缸完成整个装置的初始俯仰角度调整，作业时的吊臂伸缩、吊钩升降则通过独立的液压回路驱动，液压管路沿臂架内侧排布，避免田间作业时被作物秸秆、树枝剐蹭造成管路破损。装置的支腿结构采用可折叠式设计，非作业状态下支腿向上翻折收纳，紧贴主臂两侧，不会额外增加整机宽度；作业时支腿向下展开，

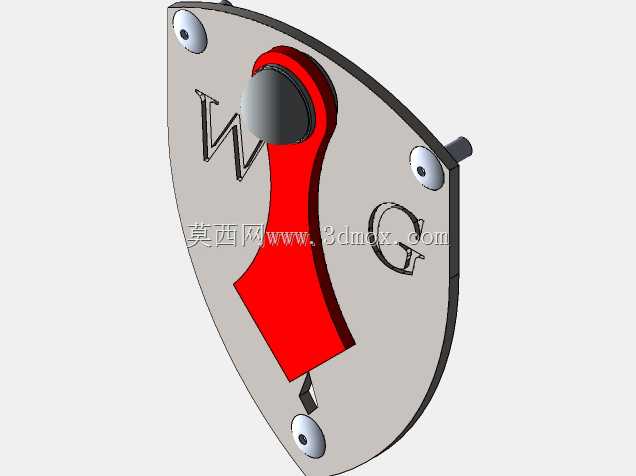

　　底部的支撑垫板可增大与地面的接触面积，在松软农田地面作业时可有效降低接地比压，避免支腿下陷引发的侧翻风险，支腿的伸缩长度可根据地面平整度独立调整，即使在不平整的田埂、场院地面也能快速调平作业基准。从安装边界来看，整套装置的重心在挂接后完全落在拖拉机后悬挂的承载范围内，1200kg额定载荷下的作业半径经过严格校核，在最大伸臂位置的吊重被限制在额定值的30%以内，避免过载对拖拉机后悬挂、轮胎造成额外损伤，同时防止整机翘头引发安全事故。臂架的所有铰接点均采用自润滑轴承配合防尘密封结构，可适应田间多尘、高湿度的作业环境，减少日常维护频次，销轴端部设置有防脱锁止结构，避免作业过程中销轴窜动脱落。吊钩组件配备有防脱卡扣，

　　可防止吊重作业时吊索意外滑脱，吊钩与臂架端部之间设置有链条缓冲段，可吸收拖拉机怠速状态下的小幅振动，避免吊重出现大幅摆动。整套结构的所有受力部件均经过载荷工况校核，覆盖了正载、偏载、动载等多种实际作业中可能出现的受力状态，板材厚度、焊缝尺寸均按照农业机械的重载作业要求设计，可承受田间作业时的颠簸冲击，不会出现工业轻型起重设备在农用场景下易出现的结构变形、焊缝开裂等问题。不同于固定式起重设备，该挂载式机械手可随拖拉机完成转场作业，无需额外的牵引设备，农户可根据作业需求快速完成挂接与拆卸，非作业时拆下后不影响拖拉机挂载其他农机具完成耕、种、收等常规农田作业，最大化提升了拖拉机的设备利用率，降低了农业生产的设备投入成本。
