高负荷工况用箱式空气冷却装置结构设计

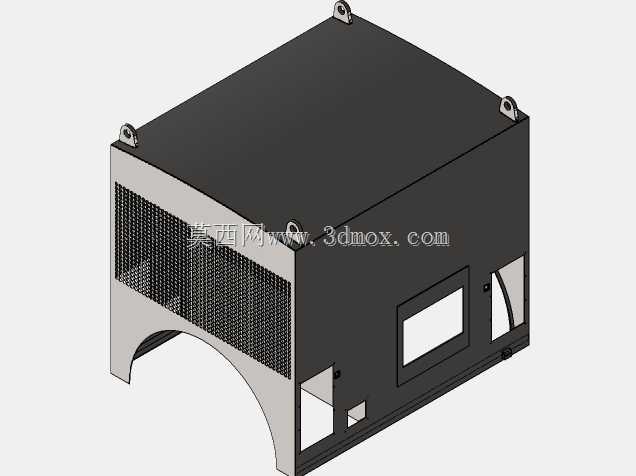

　　在冶金连铸生产线、大型发电机组舱室、注塑机集群车间这类持续产生高热量的工业场景中，常规风冷设备往往因为换热面积不足、壳体结构适配性差，无法匹配持续高热负荷的散热需求，这款箱式空气冷却装置正是针对这类场景开发的专用散热设备。从实际落地的安装场景来看，设备底部预留的弧形避让缺口，是专门为适配大直径管道、回转类设备上部安装空间设计的，安装时不需要额外对原有管线做大规模改道，直接通过壳体顶部四个吊耳完成吊装就位，吊耳的开孔尺寸与承重冗余按照设备满载重量1.5倍的安全系数设计，适配车间常规起重设备的吊装作业要求，安装边界上，设备整体为方正箱型结构，侧面预留的检修窗口可以在不拆解整体壳体的情况下完成内部换热芯体、滤网的更换作业，不需要额外预留过大的侧向拆装空间，适合在设备排布紧凑的工业车间内部署。

　　从功能设计逻辑上，设备正面大面积的格栅式进风区，采用了等间距冲孔网板结构，既可以阻挡车间环境内的大尺寸杂物进入换热芯体造成堵塞，又能最大化进风通流面积，降低风阻带来的风机能耗损失；壳体侧面设置的方形观察窗，可以直接观察内部换热组件的结灰、结露情况，日常巡检时不需要拆开设备就能判断是否需要做清洁维护，旁边的弧形小舱门是专门为内部传感器、接线端子预留的检修通道，日常排查线路故障时只需要打开小舱门即可，不用拆解大面积的壳体面板，大幅降低日常维护的工作量。

　　结构设计层面，整个壳体采用折弯钢板拼接成型，所有拼接边都做了折边加强处理，避免设备运行时因为风机振动产生壳体共振噪音，壳体外部做了哑光喷塑处理，既可以抵御车间内的油污、潮气侵蚀，也不会因为强光反射造成车间光污染。内部的换热芯体采用倾斜布置的方式，在有限的箱体内腔空间里最大化换热面积，让通过的高温空气可以和换热介质充分完成热交换，相比同体积的直立芯体设计，换热效率提升接近两成。设备的出风口设置在壳体侧下方，和底部的弧形避让缺口形成协同的流道设计，冷却后的空气可以直接顺着被冷却设备的外壁向下流动，形成覆盖式的冷却风幕，避免热空气在设备顶部积聚造成散热死角。

　　从选型适配的角度来说，这款冷却装置不需要外接复杂的水循环管路，只需要接入电源和对应的换热介质管路就可以投入运行，适合在没有集中冷却水供应的车间场景使用，壳体上的所有开孔都做了密封胶条预留槽，安装后可以达到IP54的防护等级，能够在多粉尘、有少量飞溅油污的车间环境下长期稳定运行，不会因为外部杂质进入设备内部造成故障。在三维建模过程中，所有的安装孔位、面板拼接位置都做了装配干涉校验，吊耳的位置经过重心校核，吊装时设备可以保持水平状态，不会出现倾斜磕碰的问题，格栅网板的筋条厚度、开孔率都经过流场仿真验证，在保证结构强度的前提下最大化通风效率，观察窗采用耐高温的透明板材，长期接触高温气流也不会出现变形、透明度下降的问题。
