发电厂用筒式轴承油冷却换热结构

　　在发电厂汽轮发电机组、磨煤机、引风机等核心旋转辅机的轴承润滑系统中，润滑油的工作温度直接决定轴承运行寿命与设备可靠性，这款筒式油冷却结构正是针对该场景设计的润滑系统换热部件。从实际运维角度看，发电厂旋转设备的轴承在持续高速运转过程中，滚动体与滚道、保持架之间的摩擦会持续产生热量，若润滑油无法及时将这部分热量带出，油温会快速攀升，轻则导致润滑油黏度下降、油膜破裂引发轴承磨损，重则触发设备温度保护停机，影响整台机组的稳定运行，该冷却装置的核心作用就是通过换热介质带走润滑油携带的摩擦热，将轴承回油温度稳定控制在合理区间。

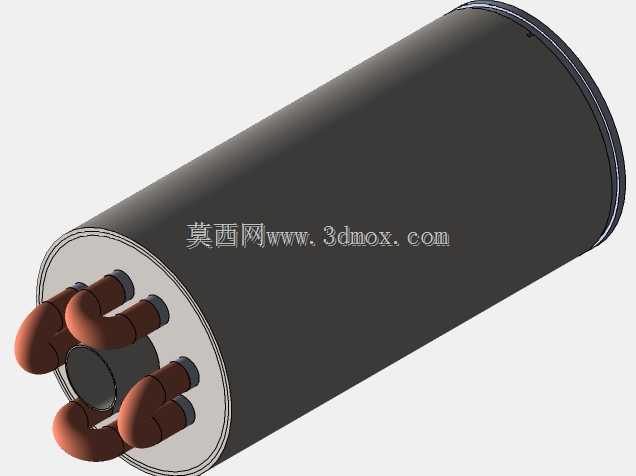

　　从结构设计思路来看，这款冷却器采用卧式筒形承压壳体结构，壳体采用卷制焊接成型，两端设置集成式管板结构，将换热管束两端固定在管板上，端部的多组U型弯管结构替代了传统管壳式换热器的一侧管箱，既减少了法兰连接的密封点，降低了介质泄漏风险，又缩短了设备整体轴向长度，适配发电厂油站周边紧凑的安装空间。换热侧采用油水换热的常规设计思路，润滑油走壳程，冷却水走管程，U型管束的结构设计让冷却水在管束内完成往返流动，延长了冷却水的换热路径，在有限的壳体容积内提升了换热面积占比，同时U型管的结构可以自由补偿换热过程中因管壁与壳体温度差产生的热胀冷缩变形，不需要额外设置膨胀节结构，简化了整体制造工艺，也降低了设备运行过程中的热应力失效风险。

　　在安装边界与尺寸适配方面，这款冷却器采用卧式安装形式，壳体两端预留有与油站管路对接的法兰接口，端部的U型管路区域预留足够的检修操作空间，不需要额外拆解主壳体即可完成管束的抽芯检修，适配发电厂现场定期清理管束水垢、检查换热管腐蚀情况的运维需求。壳体的外径与轴向长度经过匹配设计，可直接适配多数中型旋转设备轴承润滑油站的安装位，不需要对现有油站的支撑底座做大规模改造，安装时仅需要对接油侧进出口、水侧进出口法兰，完成密封试压即可投入使用。

　　从功能特性上看，筒形的承压壳体可以承受润滑油系统的常规工作压力，管束与管板的连接采用胀接加密封焊的工艺，避免油水互窜的故障发生——在发电厂运维场景中，一旦冷却器出现泄漏，冷却水混入润滑油会直接导致润滑油乳化，引发整个润滑系统的轴承润滑失效，这类故障的停机损失远高于冷却器本身的成本，因此该结构在密封可靠性上做了针对性强化。端部的U型弯管采用等曲率弯曲设计，避免冷却水流动过程中出现局部流速过低的死区，减少管内水垢沉积的概率，延长设备的连续运行周期。壳体内部设置有折流板结构，引导润滑油在壳程内呈S形流动，提升润滑油的湍流程度，减少壳程油侧的换热边界层厚度，提升整体换热效率，避免出现局部油流停滞导致的换热不均问题。

　　在实际选型适配过程中，这类冷却器的换热面积需要根据轴承的摩擦功率损耗、润滑油的循环流量、冷却水的进水温度等参数做匹配计算，这款结构的管束数量可以根据实际换热需求做灵活调整，在保持壳体外部安装尺寸不变的前提下，通过调整换热管的数量、长度适配不同热负荷的轴承润滑系统，具备较强的场景适配性。对于长期运行的发电厂场景，该结构的易损部件仅为两端法兰的密封垫片，日常运维不需要复杂的专用工具，即可完成密封件更换与管束清理，降低了全生命周期的运维成本。
