双椭圆沃克孩子户外运动健身器械

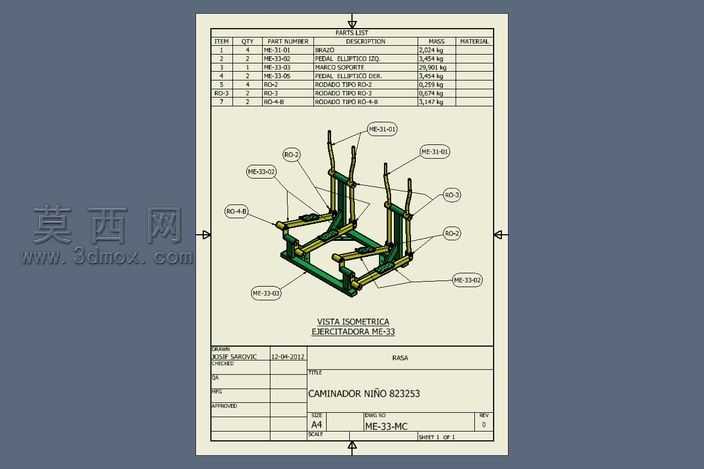

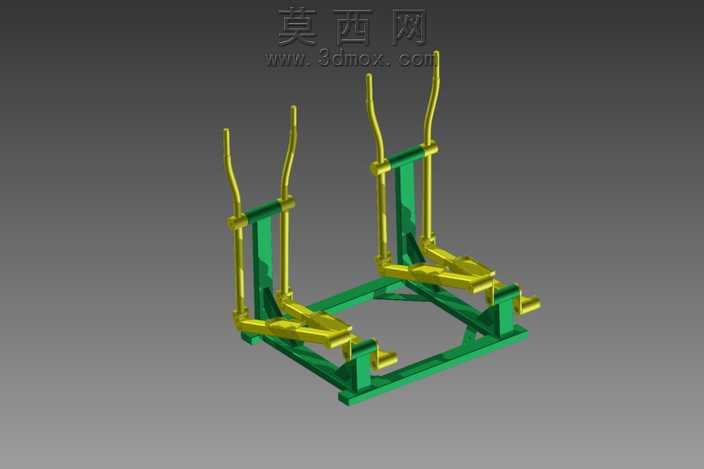

本作品为双椭圆沃克孩子户外运动器械的三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先对器械的整体框架进行基准定位，以底部方形承托框架为建模基准，依次完成竖向支撑立柱、弧形握持扶手、联动摆臂、脚踏连接构件的特征绘制，通过拉伸、扫掠、放样等基础建模命令构建各零件的基础实体，再对零件衔接处的安装位、铰接孔位进行细节特征处理，保证各运动部件的装配间隙符合实际机械运动需求，避免出现运动干涉问题。材质设置阶段，针对器械不同部件的使用属性分配对应材质，底部框架与竖向支撑结构赋予哑光绿色喷塑金属材质，调整材质的粗糙度、反光度参数还原户外健身器材的喷塑表面质感；握持扶手与联动摆臂赋予亮黄色金属烤漆材质，通过调整高光反射参数模拟烤漆表面的光滑亮面效果，铰接部位的销轴等小零件赋予金属镀铬材质，还原金属连接件的金属光泽。渲染阶段采用工作室渐变灰色背景，布置三点式照明光源，主光源从斜上方45度投射，突出器械的整体结构轮廓与材质质感，辅助光源补充暗部细节避免结构阴影过重，顶光勾勒器械顶部轮廓线，最终渲染图清晰呈现器械的对称式双站位结构，左右两侧结构完全对称，可同时供两名使用者进行椭圆轨迹的漫步运动。设计思路上围绕户外儿童及青少年健身需求展开，整体结构无尖锐棱角，所有构件边缘均做圆角过渡处理，扶手高度适配青少年身高范围，摆臂运动轨迹模拟椭圆漫步动作，能够在使用过程中锻炼下肢力量与肢体协调能力，框架采用方形管材拼接结构，保证整体结构稳定性的同时降低生产加工难度，各铰接部位预留标准装配间隙，保证运动过程顺滑无卡顿，色彩搭配采用高饱和度的绿黄撞色设计，既符合户外器械的醒目安全要求，也更易获得青少年群体的喜爱，整体建模过程严格遵循实际器械的生产装配逻辑，所有零件均可导出工程图用于实际生产加工。
