十二工位ER20夹头收纳托盘结构

　　在数控加工车间的日常作业场景里，ER夹头作为铣床、加工中心主轴与刀具连接的核心夹持部件，其存放管理直接影响换刀效率与夹头本身的精度保持性。这款十二工位的ER20夹头托盘，正是针对机加工工位旁的夹头收纳需求设计，解决了零散放置夹头易磕碰、积屑、找取耗时的实际问题。从结构设计逻辑来看，托盘整体采用带圆角的长方体基体，所有边角做R角过渡处理，一方面避免尖锐边角在车间流转过程中划伤操作人员，另一方面也适配3D打印或者实体块铣削的加工工艺，无需额外的脱模斜度或者拆分结构，不管是采用PLA、PETG等耗材做桌面级FDM打印，还是用铝块、电木板直接在铣床上加工成型，都能一次装夹完成主体加工，加工门槛极低，普通车间的自制工装条件就能完成制作。

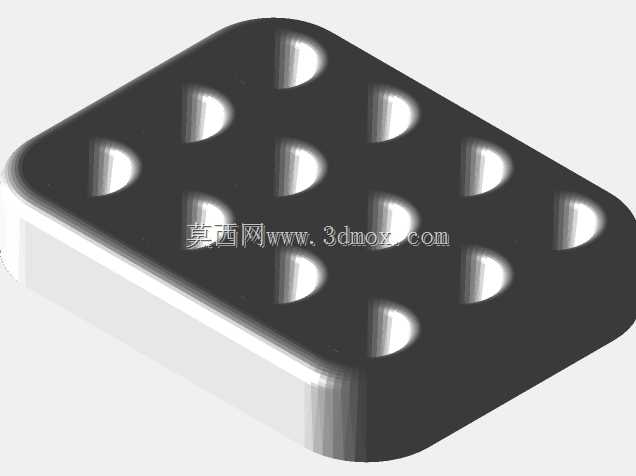

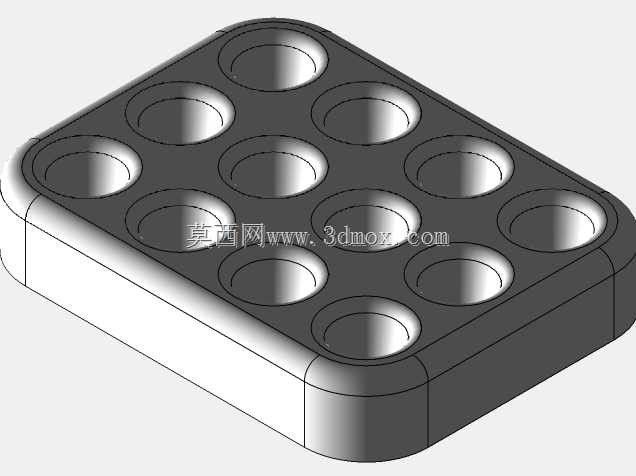

　　十二个夹头放置孔采用3行4列的矩阵式排布，孔位的内径尺寸严格匹配ER20夹头的外径公差，放入夹头后既能保证夹头不会因工位晃动倾倒，又不会出现过盈卡滞导致取放费力的问题，每个孔位的深度设计刚好覆盖ER20夹头的圆柱段，夹头放入后上端的锥面部分露出托盘表面，操作人员取用时可以直接捏住锥段快速取出，不需要抠挖孔位。托盘的整体厚度控制在刚好承托夹头重心的范围，不会因为过薄导致放置后托盘翘曲，也不会因为过厚造成材料浪费，不管是打印还是实体加工都能控制材料成本。在实际使用场景中，这款托盘可以直接放置在机床操作旁的工作台面上，也可以通过底部加装磁吸座吸附在机床钣金护罩上，适配不同工位的摆放需求，十二个工位刚好覆盖加工常用的不同规格ER20夹头，

　　从常用的夹持范围到备用夹头都能有序收纳，换刀时不需要在零散的工具盒里翻找，大幅缩短换刀准备时间。同时，托盘表面的平整结构也方便日常清理，加工产生的铝屑、切削液溅落到托盘上后，用车间常用的气枪一吹就能清理干净，不会像带复杂格栅的收纳盒那样积存切屑。设计过程中特意规避了复杂的倒扣、薄壁结构，所有孔位都是直孔结构，侧壁厚度均匀，3D打印时不需要添加支撑结构，打印完成后只需要简单去除底部的打印垫层就能直接投入使用；如果采用电木板或者铝合金做实体加工，只需要用对应直径的铣刀走等高铣削就能完成所有孔位加工，不需要定制特殊刀具，普通的立铣刀就能满足加工要求。托盘的外轮廓尺寸适配常见的机床工具抽屉内部空间，不需要使用时也可以直接放入工具抽屉收纳，

　　不会占用过多的工位空间。孔位之间的间距经过反复校核，保证相邻两个夹头放入后不会出现互相干涉的情况，取放其中一个夹头时不会碰到旁边的其他夹头，避免夹头之间磕碰影响夹持精度。对于小批量加工的车间或者个人DIY加工场景来说，这款托盘的结构不需要做任何修改就能直接投入制作，不需要根据自身的机床型号做额外调整，适配所有使用ER20规格夹头的铣床、雕刻机、加工中心设备，不管是放在工位上做日常收纳，还是作为夹头周转的承载容器，都能很好地满足使用需求。基体的圆角设计也降低了应力集中的问题，即使不小心把托盘掉落到地面，也不会像直角结构那样容易出现边角崩裂的情况，使用寿命更长。
