Ender3与Cr10机型3D打印机挤出驱动滑车结构

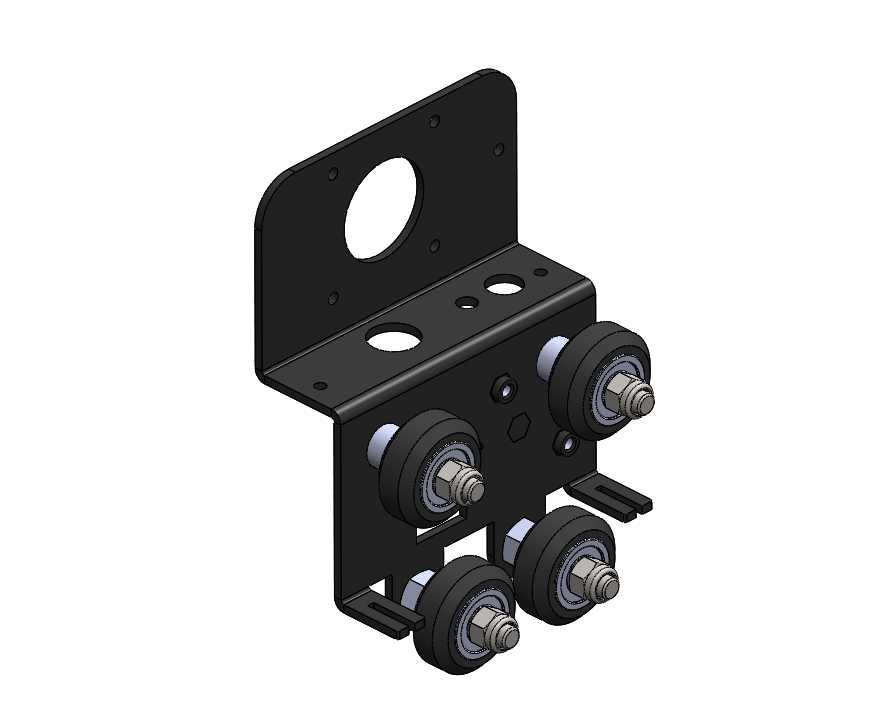

　　这款驱动滑车是桌面级FDM 3D打印机X轴运动系统的核心承载部件，主要适配Ender3、Cr10这类市面保有量极高的入门级DIY机型，承担着挤出机构、热端组件的承载与X向往复运动导向功能，直接决定打印过程中喷头定位的精度与运动平稳性。从结构设计来看，主体采用一体化折弯钣金搭配机加工安装面的方案，上方的立式安装板预留了标准圆形步进电机安装孔位，孔位周边的多个小孔对应挤出电机的固定螺丝点位，安装时无需额外转接件即可直接固定42型两相步进挤出电机，电机输出轴可直接穿过中心大孔与挤出齿轮组件配合，减少了传动环节的间隙累积。主体的水平安装面预留了热端固定、风扇安装、调平组件挂载的多组孔位，不同孔位的间距完全匹配对应机型的原厂安装尺寸，

　　替换原厂件时可直接沿用原有紧固件，无需二次打孔或修改其他部件。滑车的运动导向部分采用四组偏心调节滑轮设计，四个滑轮分别卡在X轴铝型材导轨的四个V型槽面上，其中两组滑轮搭配偏心螺母结构，安装时可通过转动偏心螺母调整滑轮与导轨的预紧力，既可以消除运动间隙避免滑车晃动，又能防止预紧力过大导致的运动阻力增加、滑轮过早磨损问题，滑轮内置深沟球轴承，转动顺滑无卡顿，可承受长时间往复运动的磨损。设计过程中充分考虑了安装边界的兼容性，整体结构的外轮廓尺寸严格控制在原有滑车的占用空间范围内，不会与打印机的机架、Z轴拖链、线材固定件产生运动干涉，水平方向的运动行程与原厂件完全一致，不会缩减打印幅面；垂直方向的安装面高度经过校准，

　　保证热端安装后喷嘴与打印平台的初始距离可调范围覆盖原厂调平区间，无需重新调整Z轴限位开关位置。实际应用中，这类驱动滑车除了作为原厂损坏件的替换备件外，也可用于老机型的性能升级，相比原厂采用的薄钣金冲压件，这款结构的折弯处增加了加强筋设计，主体板材厚度提升，长时间高温工作环境下不易出现形变，可有效减少因滑车变形导致的喷头错位、打印层纹不均等问题。布线方面，结构侧面预留了线材固定的卡槽位置，可将挤出电机线、热端加热线、热敏电阻线、风扇线通过扎带固定在滑车侧面，避免运动过程中线材拖拽与导轨、机架产生摩擦，降低线材破损短路的风险。滑轮的安装轴采用台阶式设计，装配时轴承内圈与轴肩紧密贴合，外圈与滑轮内孔过盈配合，不会出现长时间运动后滑轮松脱、

　　偏心移位的问题，每个滑轮的外侧都预留了润滑脂加注的间隙，日常维护时可直接在轴承缝隙处添加润滑脂，无需拆解整个滑车结构。安装板的背面做了平面度处理，与挤出电机的贴合面间隙控制在0.1mm以内，保证电机安装后输出轴与挤出齿轮的同轴度，避免出现齿轮咬合过紧或过松导致的挤出打滑、耗材送料不均问题。
